MURRELEKTRONIK 22 052 SUPRESOR

MURRELEKTRONIK 22 052 SUPRESOR

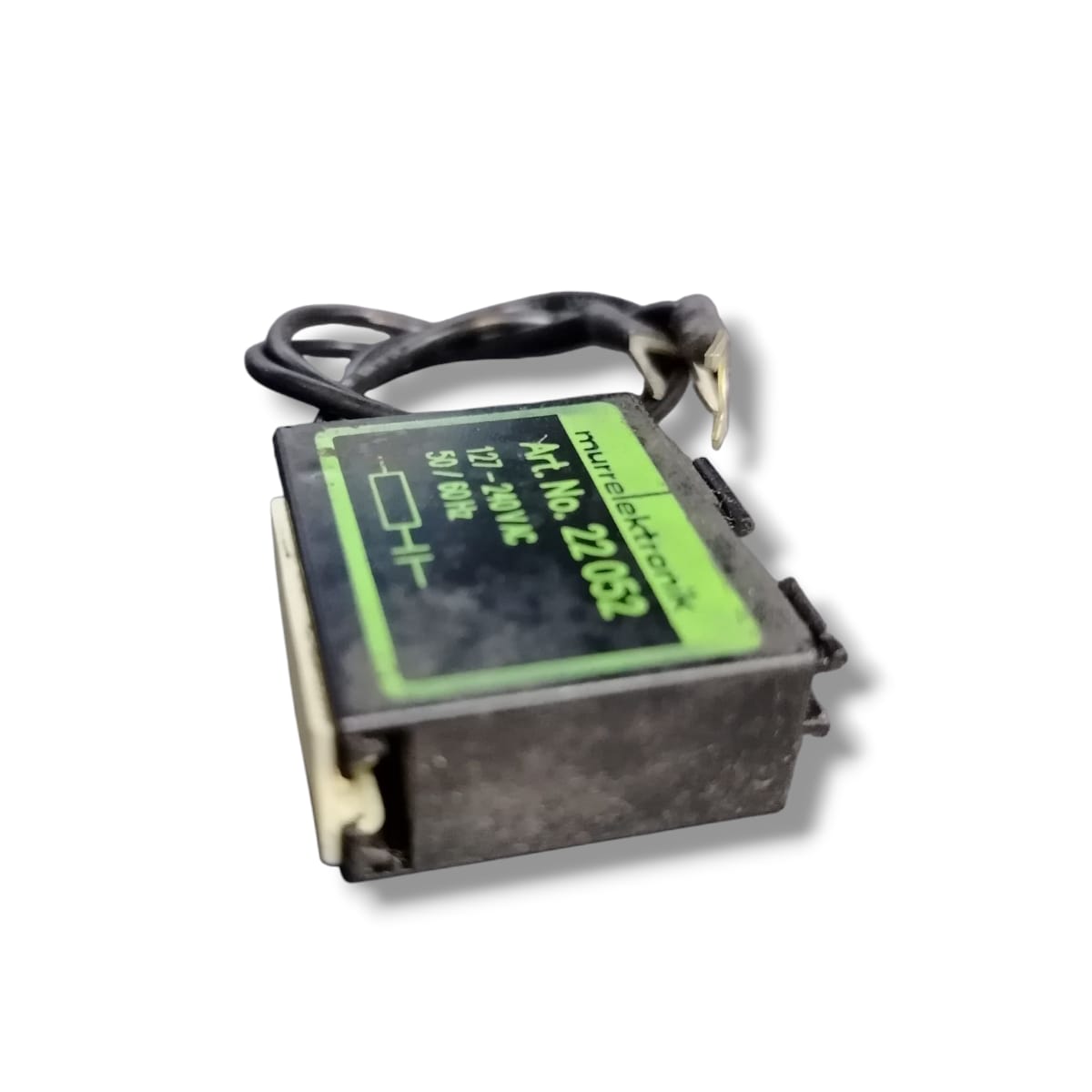

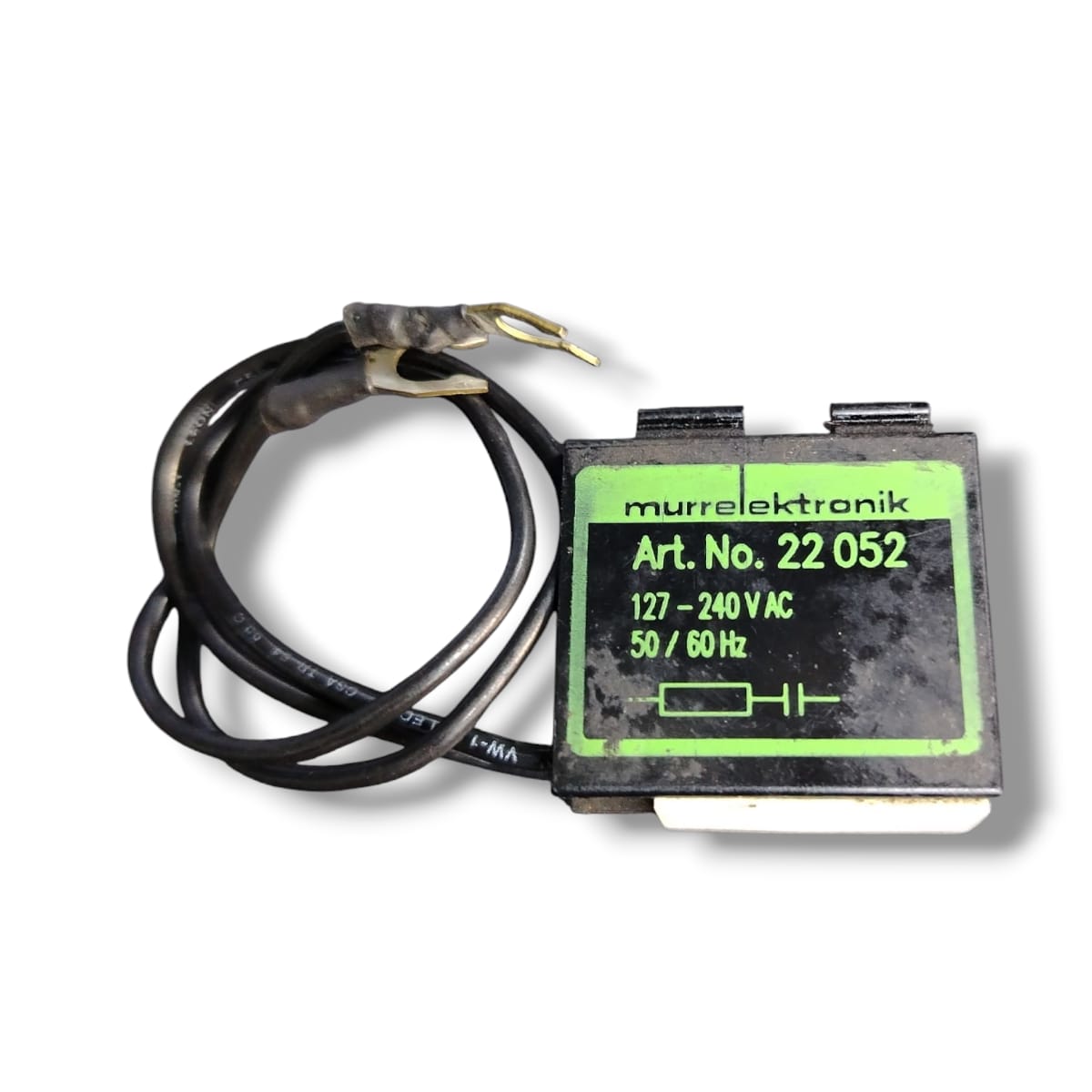

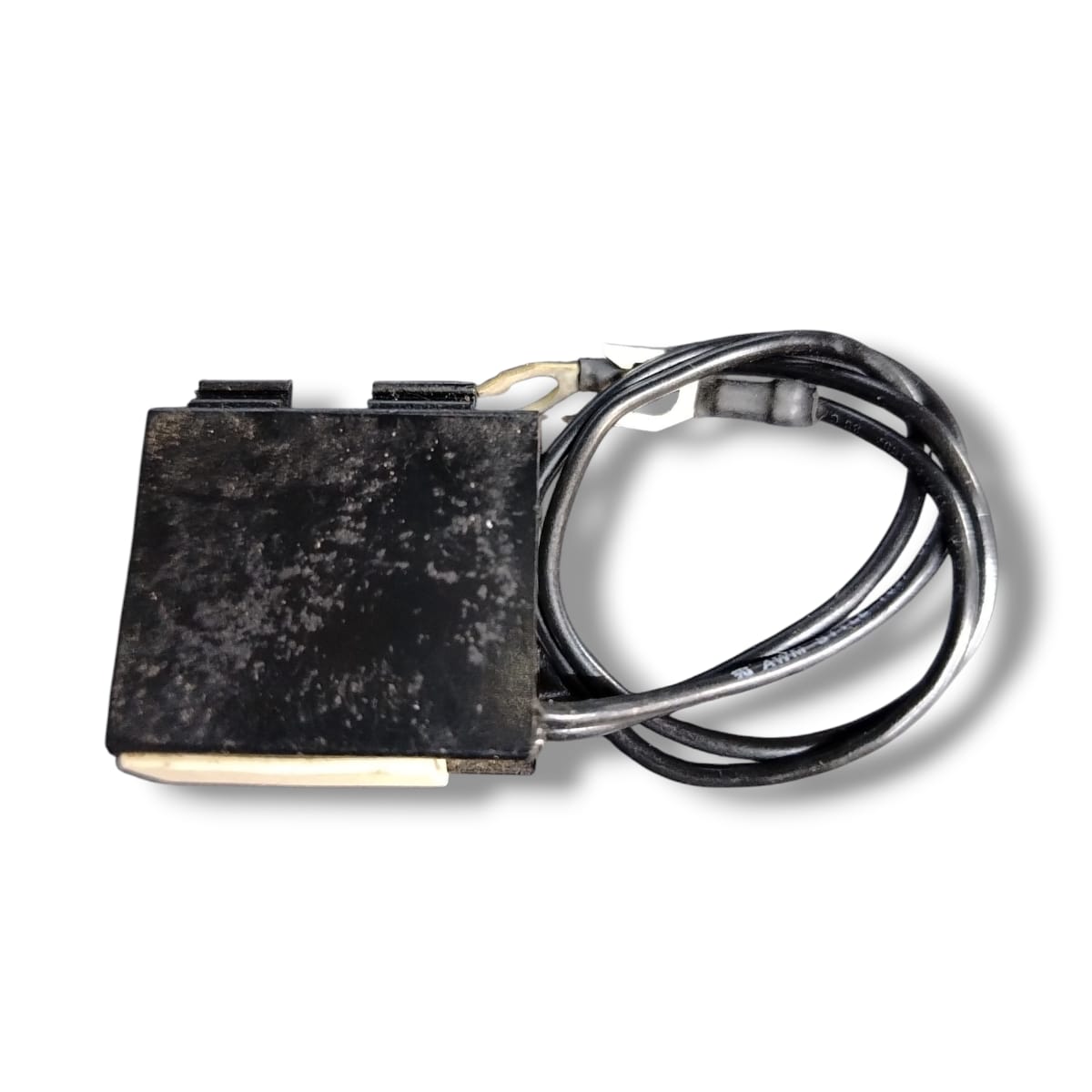

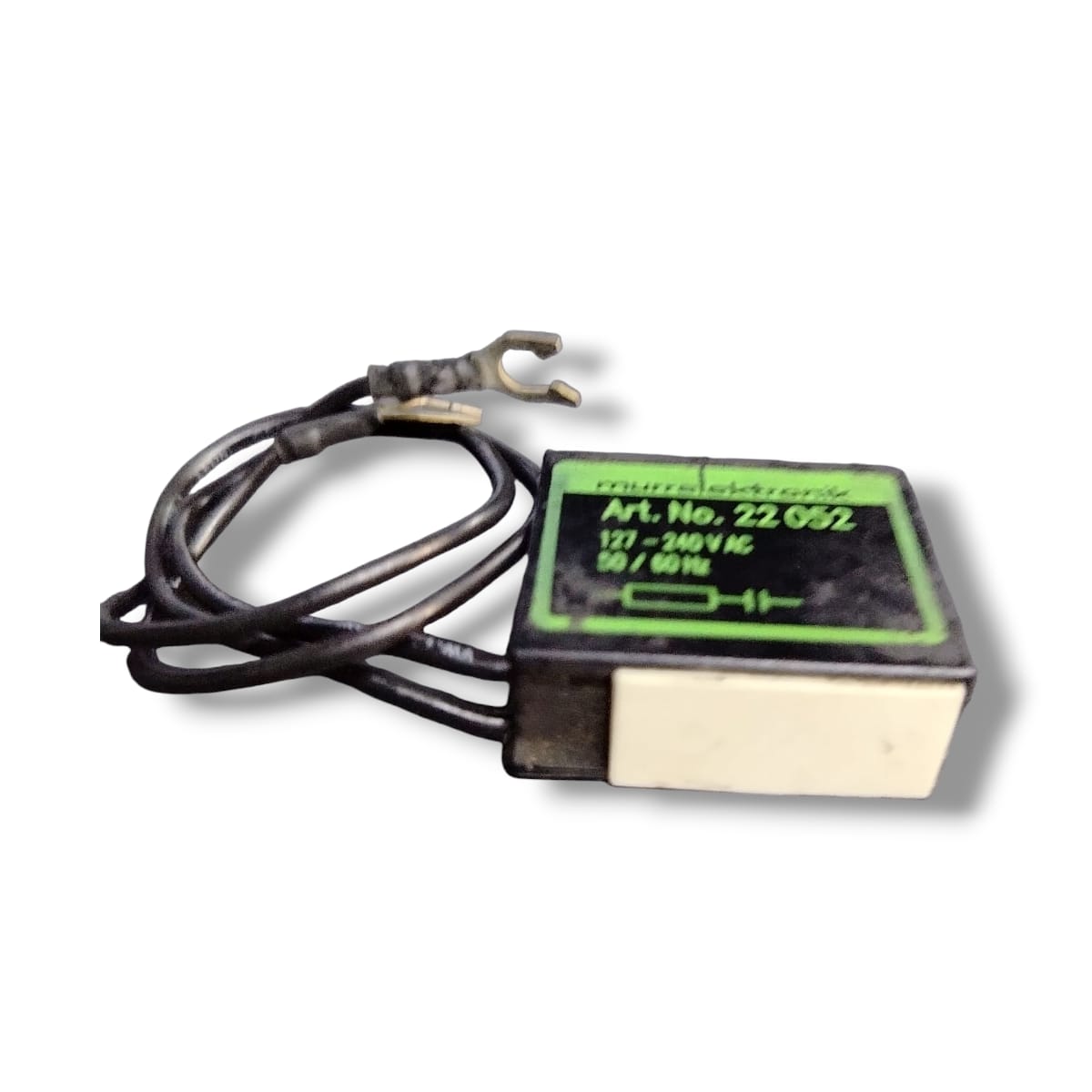

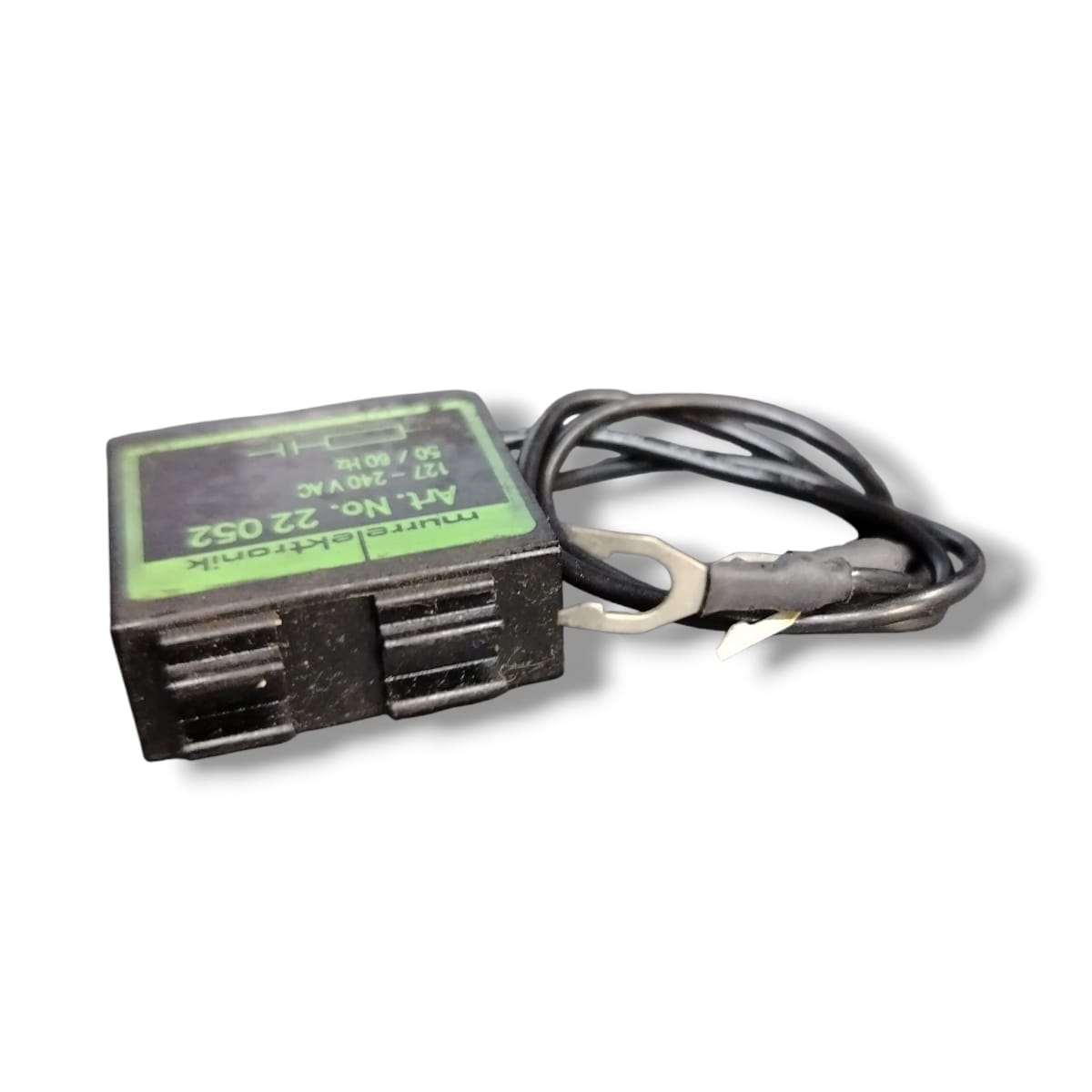

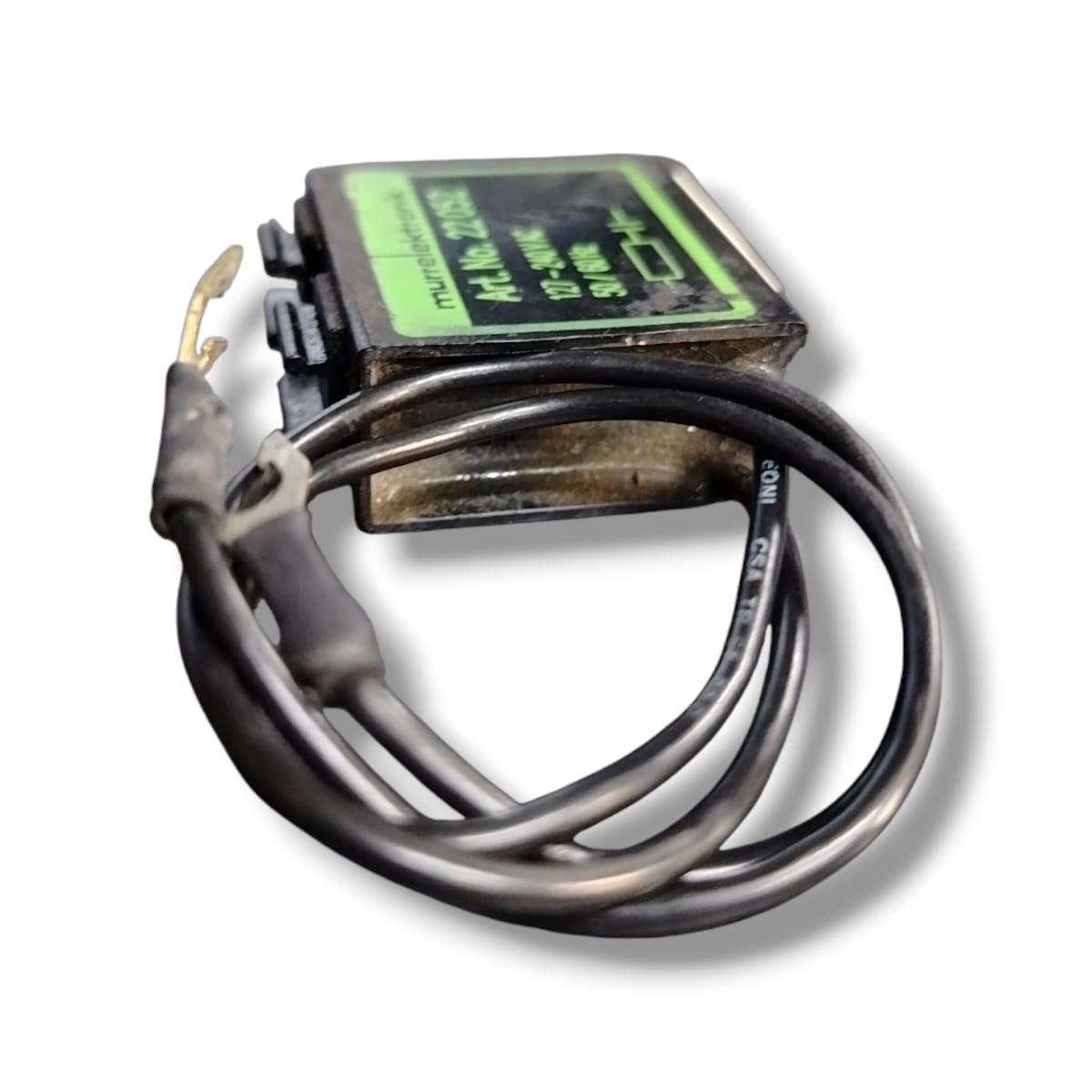

El 22052 es un supresor/interferencia de pico tipo RC destinado a proteger contactores eléctricos contra sobretensiones generadas por bobinas inductivas.

Está diseñado para montarse directamente en contactores Siemens mediante un clip incorporado (“snap-on”) para un montaje cercano a la fuente de interferencia.

También se le llama “Siemens Contactor Suppressor – RC” en los catálogos de Murrelektronik.

Tipo de circuito: RC (resistor-capacitor) para supresión de picos eléctricos

Rango de voltaje nominal: 127 – 240 VAC / VDC

Frecuencia de operación: 0 – 60 Hz (aplicable para AC

Potencia máxima soportada: 15 W

Tensión pico de cierre (“shutdown peak voltage”): ~529 V

Frecuencia máxima de conmutación segura: 0,1 Hz (cuando está dotado de carga inductiva)

Componente interno: 0,22 µF de capacitancia y resistencia de 100 Ω

Rango de temperatura ambiente de operación: –20 °C a +60 °C

Rango de temperatura de almacenamiento: –55 °C a +80 °C

Altura de instalación (sobre nivel de mar): hasta 2000 m máxima recomendada

Humedad relativa permitida: 5 % a 85 % sin condensación

Material del encapsulado: plástico con capacidad de retardancia contra fuego (UL 94 V-0)

Montaje / conexiones:

Conexiones tipo pigtail con terminal tipo horquilla para M3–M4

Capacidad para enganchar (“snap-on”) directamente en contactores Siemens modelo compatibles

EQUIPO USADO FUNCIONANDO
