MODICON NW-BM85-000 MULTIPLEXER

MODICON NW-BM85-000 MULTIPLEXER

Permite conectar hasta cuatro puertos seriales al bus Modbus Plus.

Cada puerto serie puede configurarse como maestro (Master), esclavo (Slave) o network (red Modbus).

Incluye un puerto Modbus Plus para integrarse como nodo dentro de la red Modbus Plus.

Soporte para conversión entre los protocolos Modbus / Modbus Plus, y multiplexación de tráfico de datos entre múltiples dispositivos conectados simultáneamente.

Dispone de interruptores DIP (Switches) para configurar el modo del módulo (CONFIGURE / RUN), el puerto de configuración (Puerto 1 a 4), paridad (None, Even, Odd), bits deparada, tasa de baudios, etc.

En modo “Configure”, se accede al puerto de configuración mediante el DIP. Luego se puede ajustar parámetros de cada puerto.

Los parámetros que pueden ajustarse incluyen: dirección de esclavo, tipo de puerto (Master, Slave, Network), modo de Modbus (RTU / ASCII), paridad, bits de parada, timeout de enlace, prioridad del puerto, etc.

Alimentación: típica según módulos de la plataforma Modicon (documento original para el módulo NW-BM85-000 PDF)

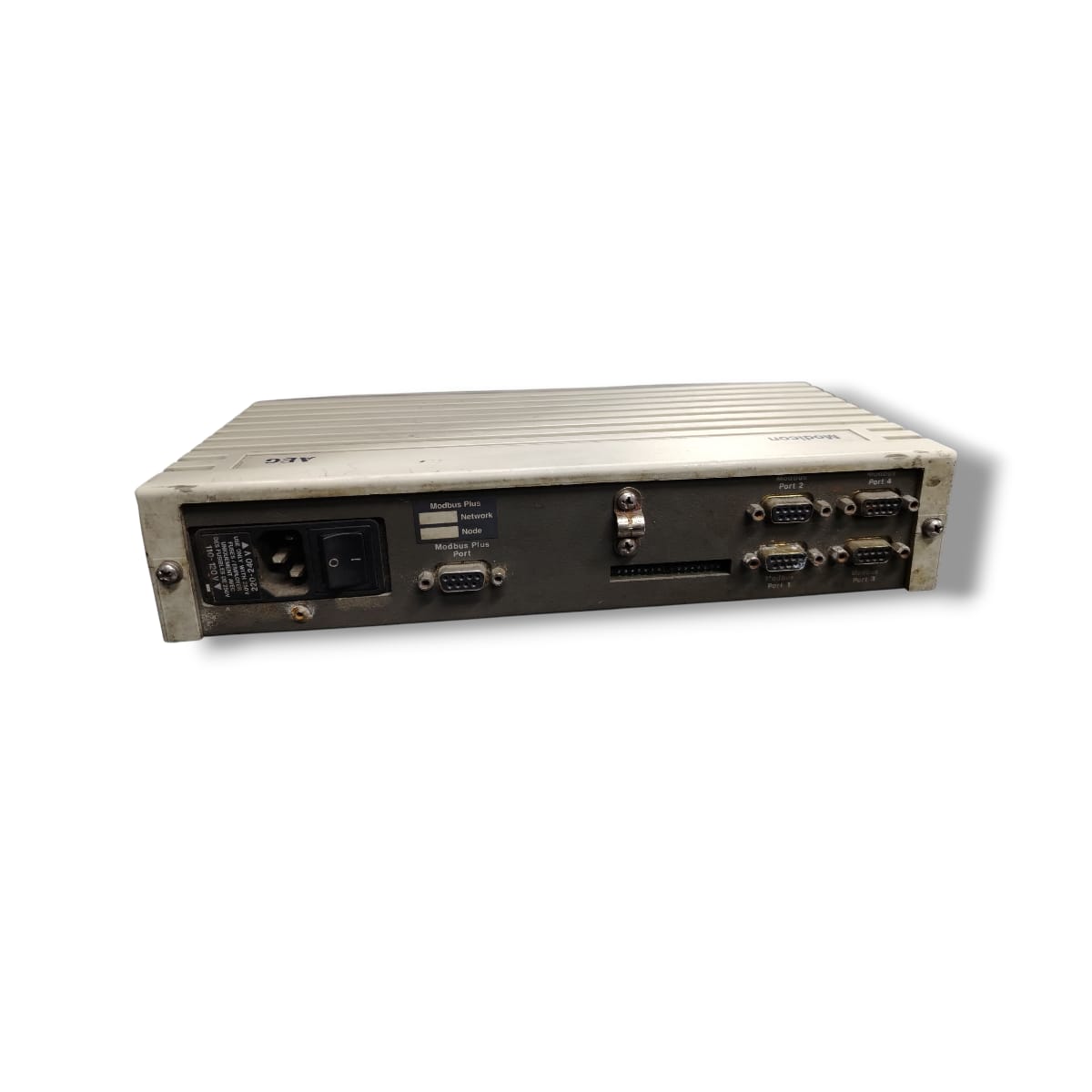

Conectores / puertos:
Cuatro puertos seriales (RS-232) configurables
Un puerto Modbus Plus de red para conectarse al bus Modbus Plus

Volumen de producto / dimensiones: según plataforma Modicon / Quantum (modelo BM85) (se incluye en las hojas técnicas asociadas)

EQUIPO USADO FUNCIONANDO
