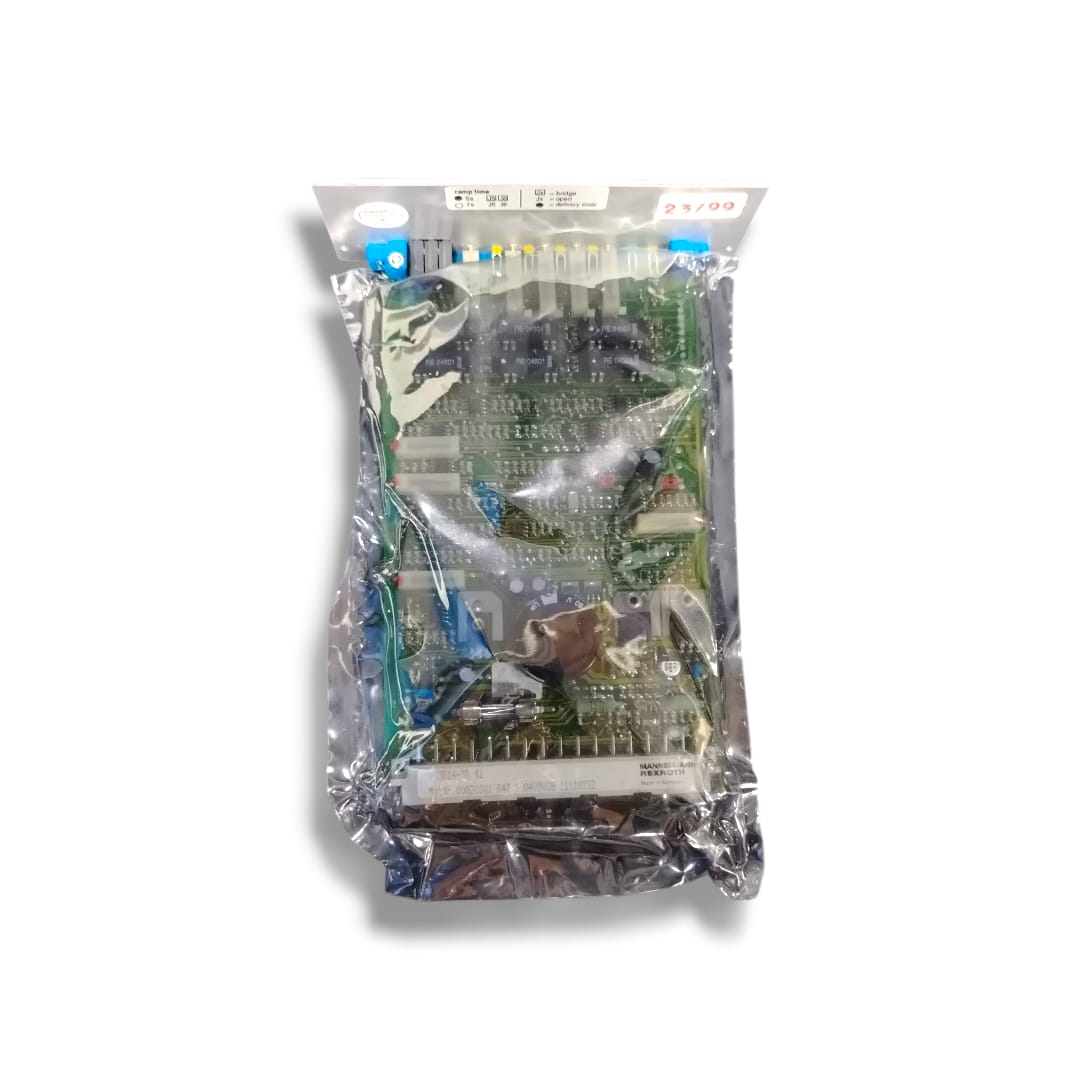

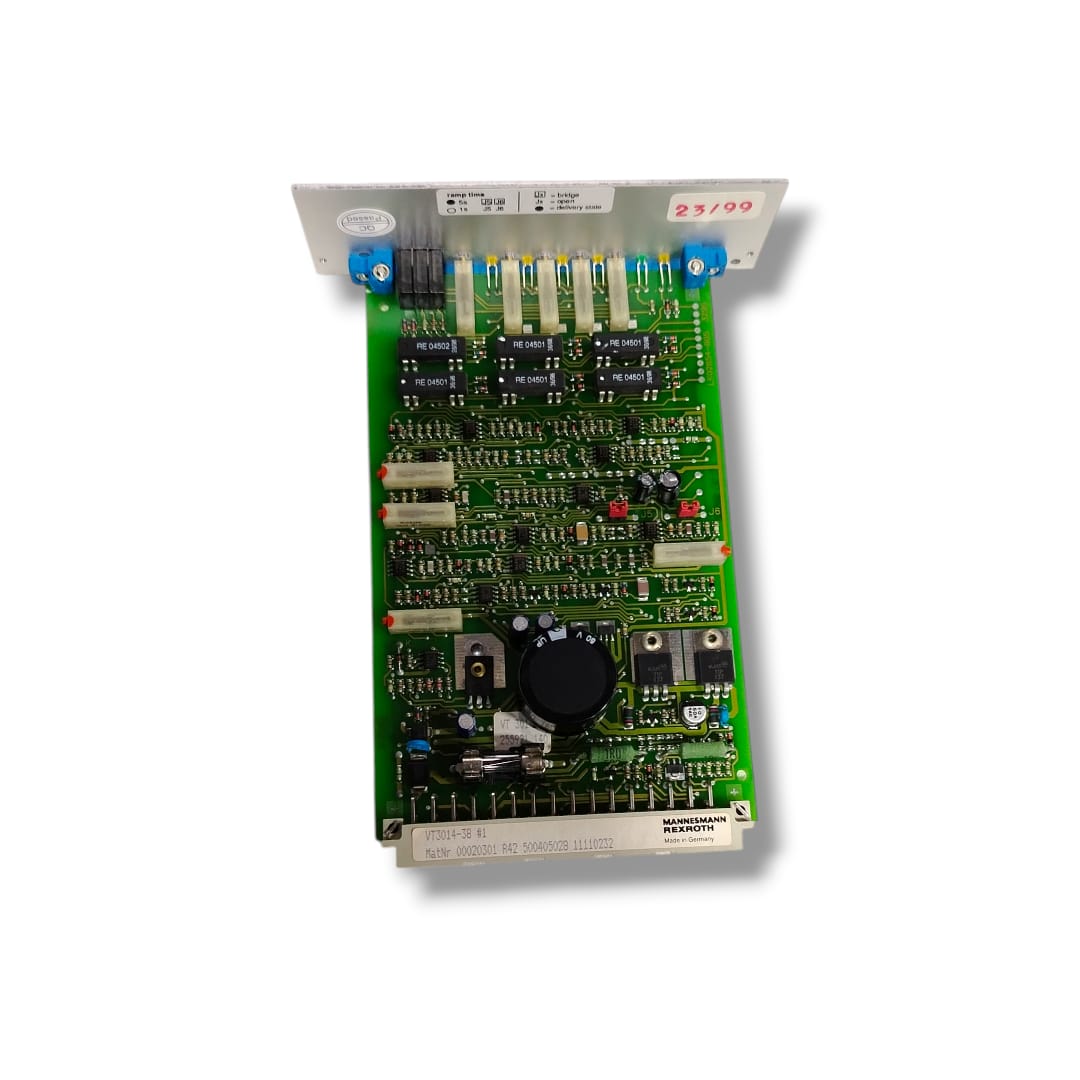

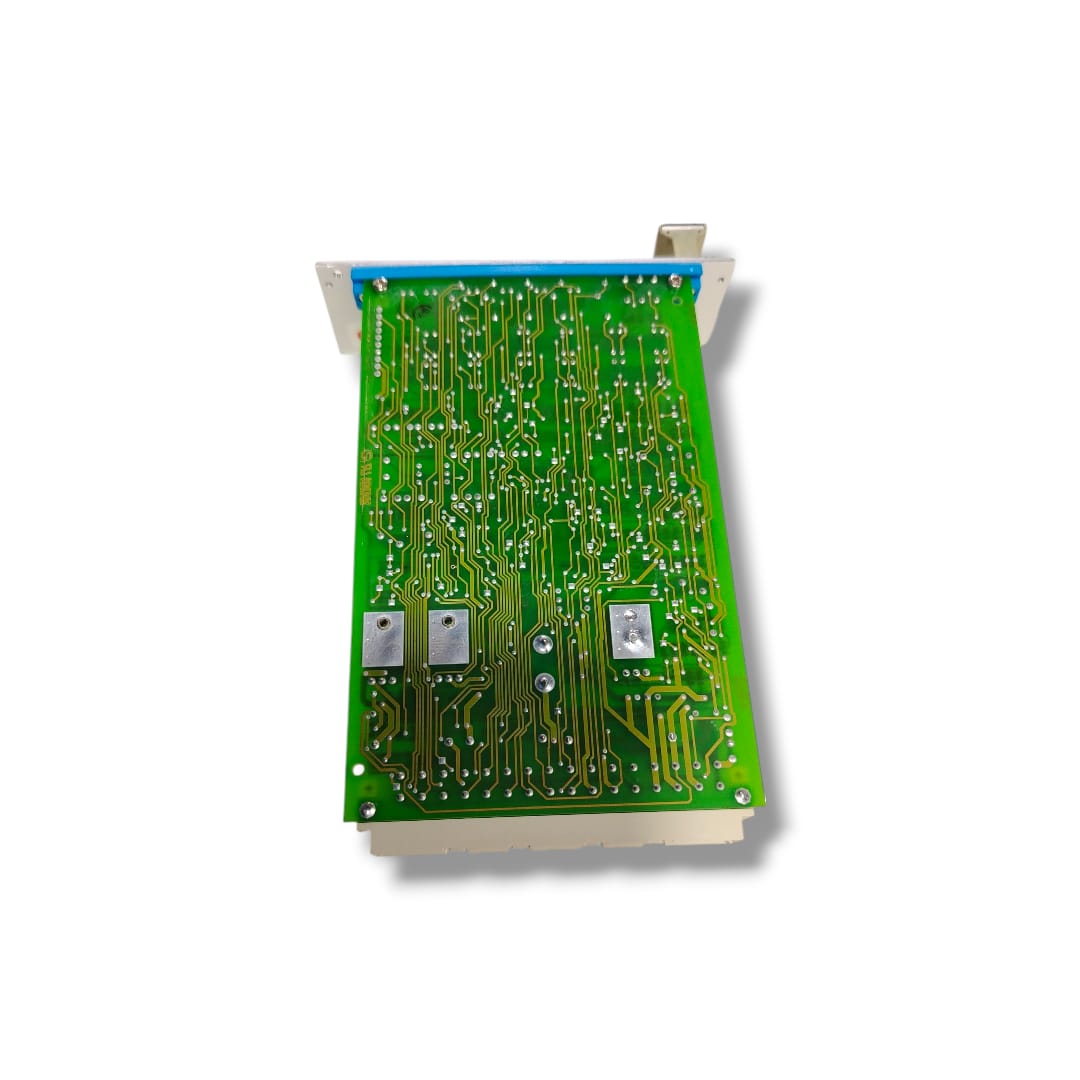

REXROTH VT3014-38

 REXROTH VT3014-38

Tensión de Alimentación: 24 V CC (Rango operativo: 22 V a 35 V CC).

Consumo de Potencia: < 40 VA.

Corriente de Salida Máxima: 1500 mA (Ajustable para solenoides de 800 mA o 1500 mA).

Entradas de Valor Nominal:1 Entrada diferencial (0 a ±10 V). 4 Entradas de valor nominal preestablecidas (vía potenciómetros internos).

Frecuencia de PWM: Aproximadamente 200 Hz (fija).

Formato: Tarjeta Eurocard (100 x 160 mm).

Unidades de Rack: Altura 3U, Ancho 8TE (aprox. 40.6 mm de ancho frontal).

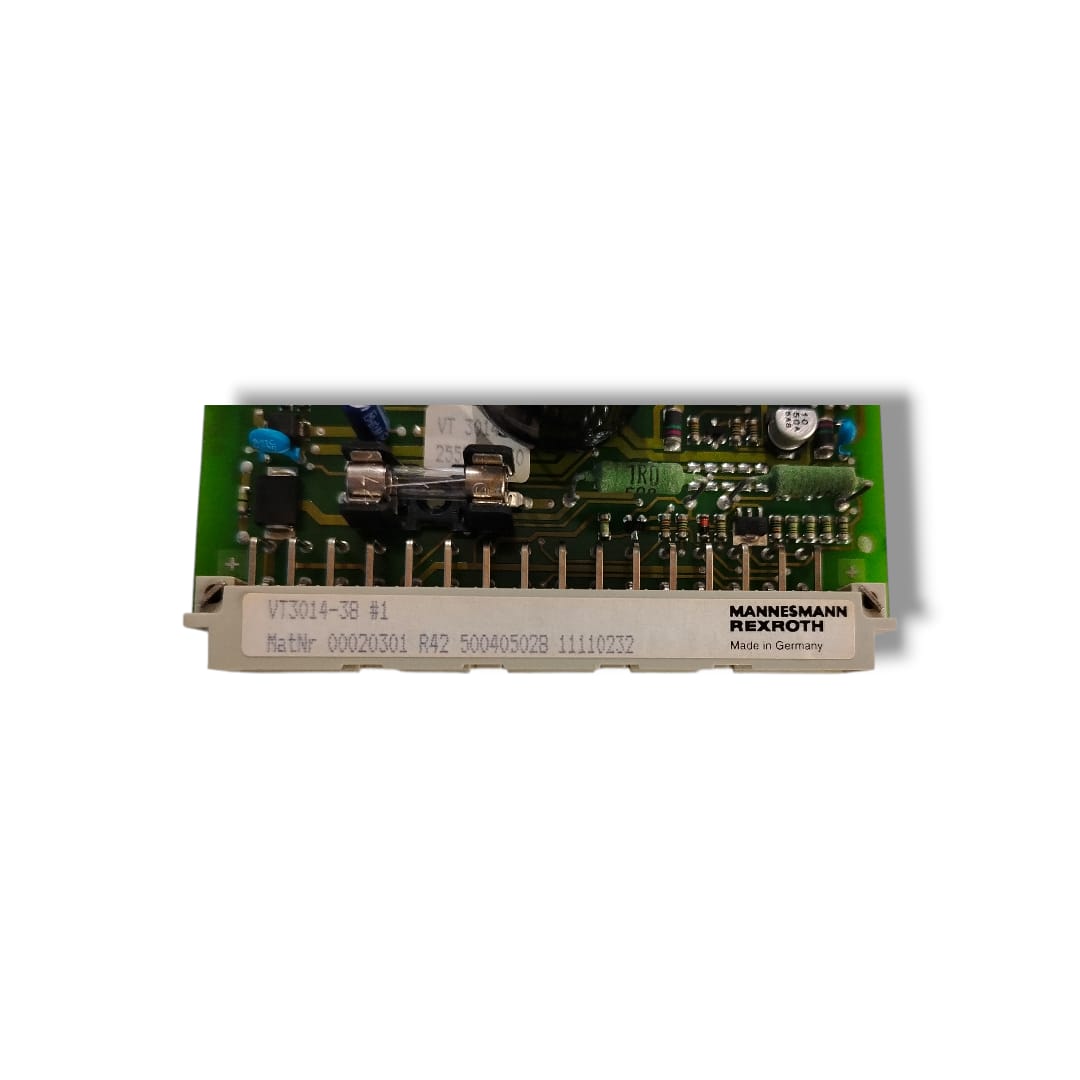

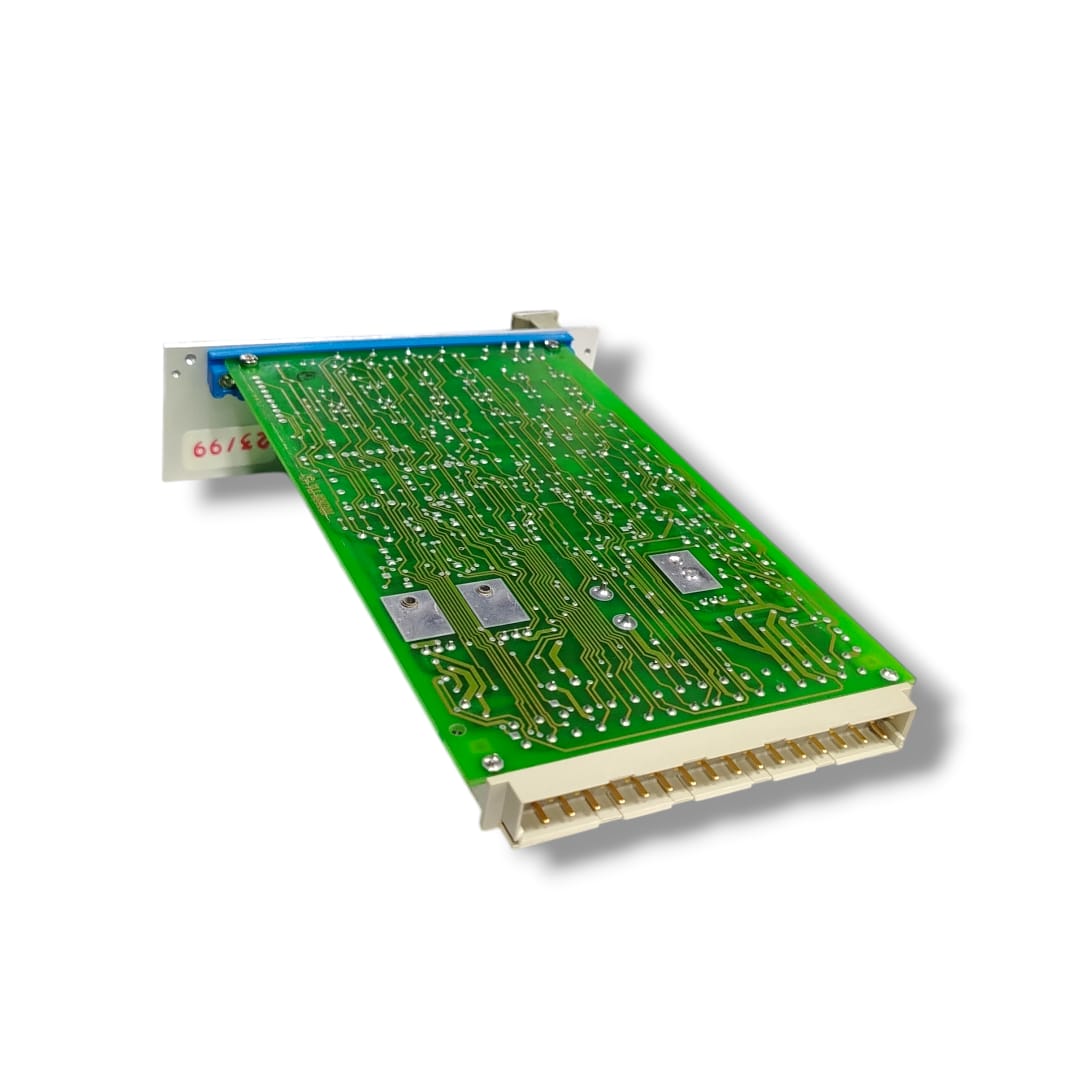

Conector: Regleta de 32 pines (DIN 41612, Forma D).

Temperatura de Operación: 0 °C a 50 °C.

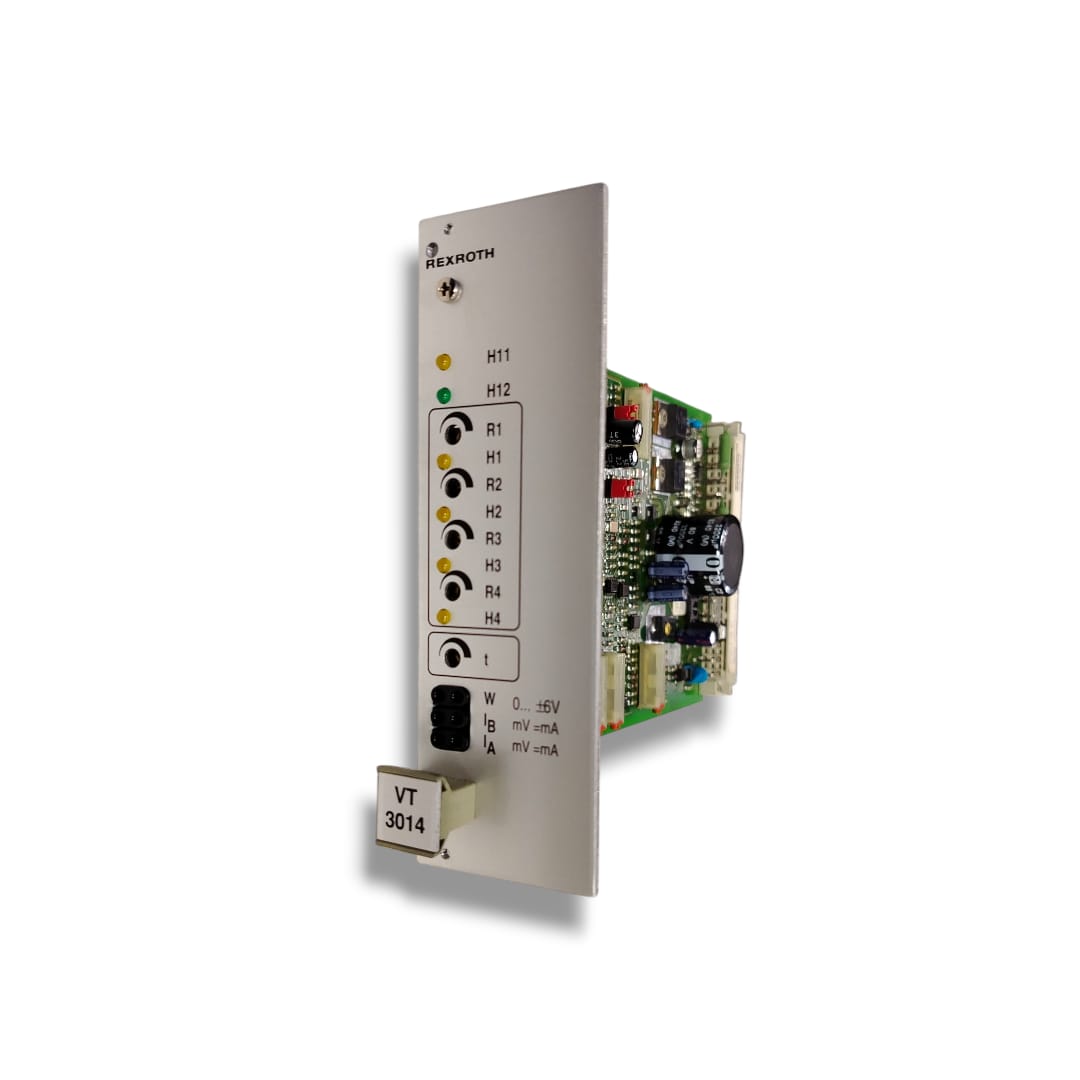

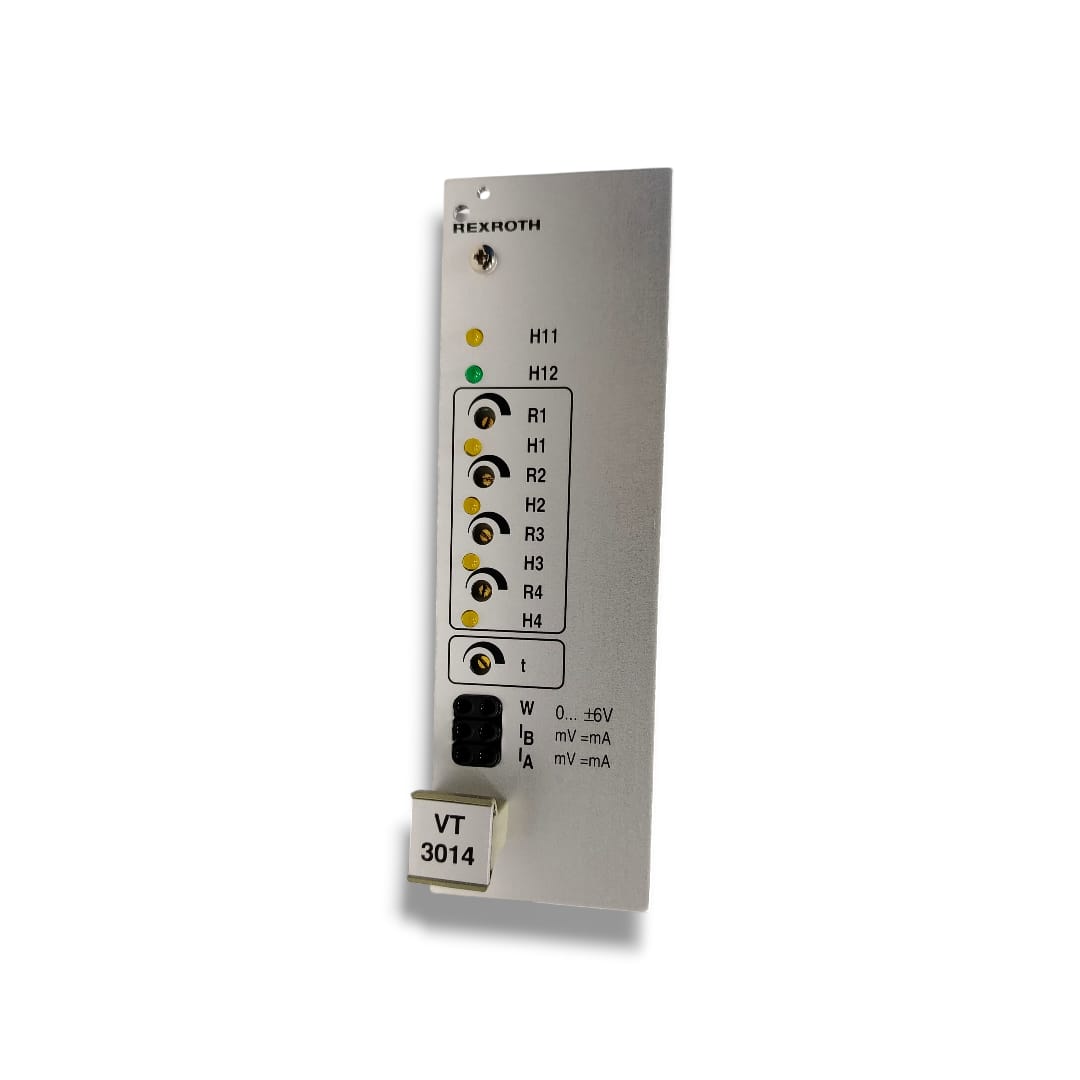

LED Verde (H1): Indica que la fuente de alimentación está presente y es correcta.

Potenciómetros P1 a P4: Ajuste de valores de consigna internos.

Potenciómetros P5 y P6: Ajuste de la corriente de mantenimiento (Dither) para solenoides A y B.

Potenciómetro P7: Ajuste del punto cero (Zero point).

Potenciómetro P8: Ajuste del tiempo de rampa (Ramp time).

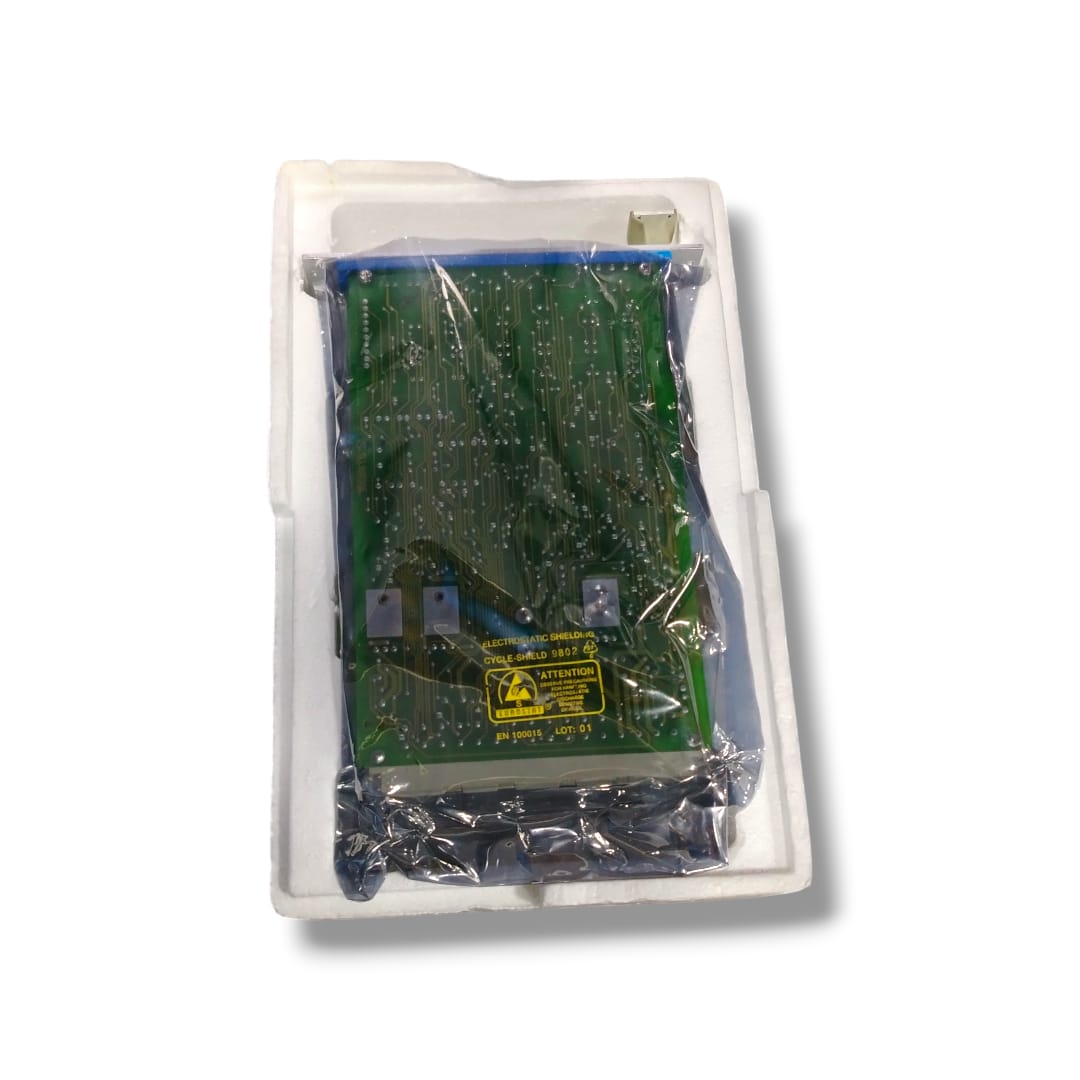

EQUIPO NUEVO CON CAJA ABIERTA
