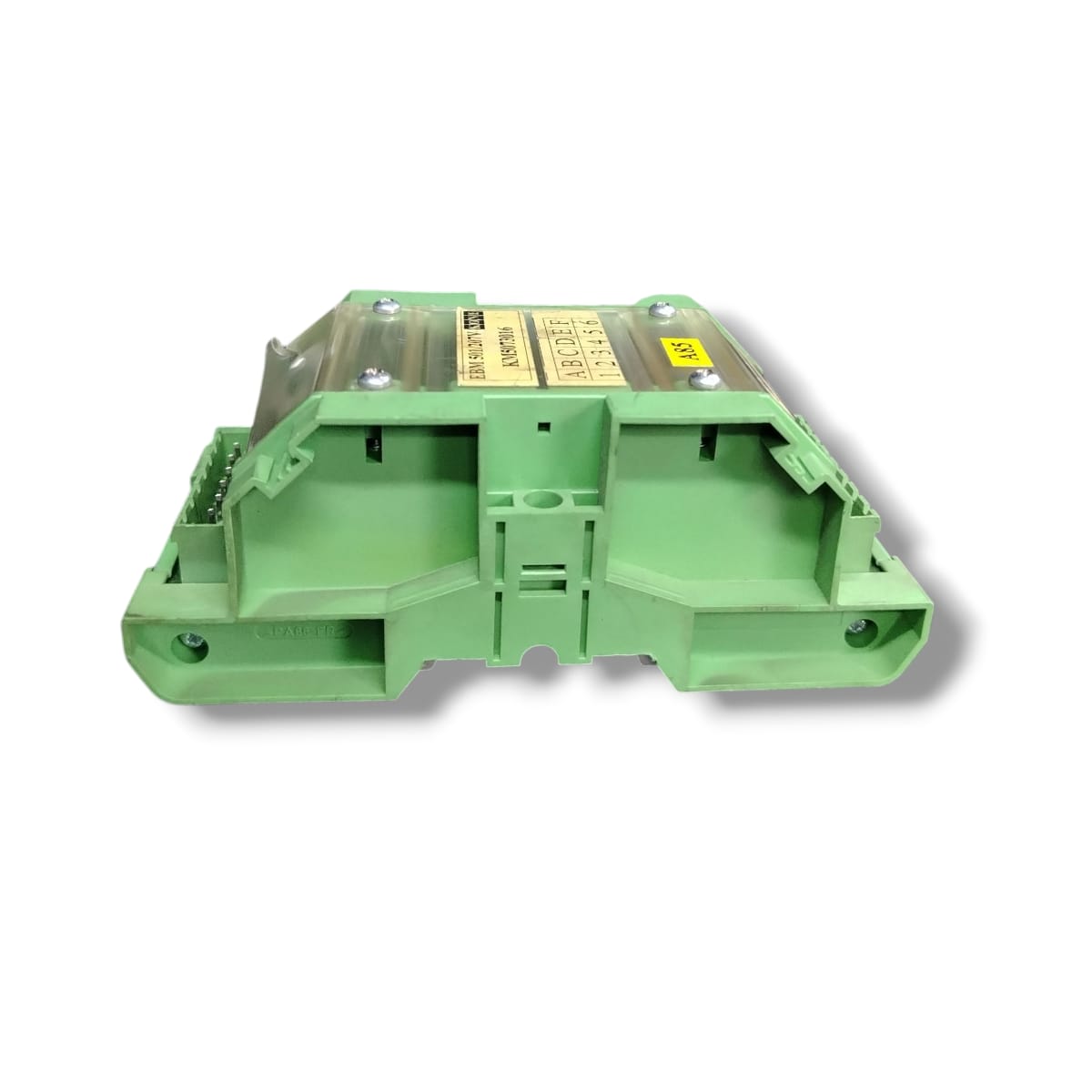

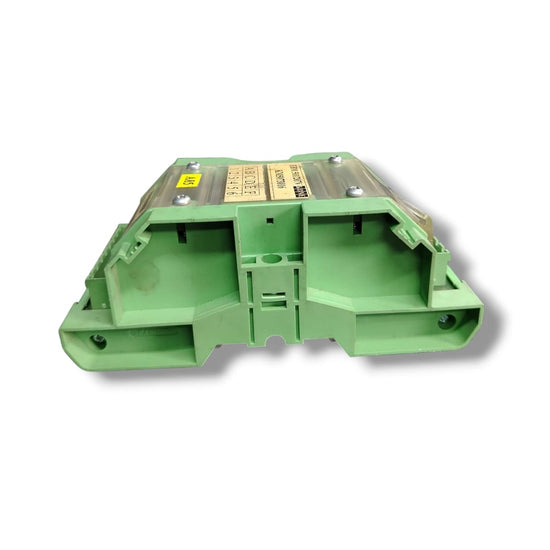

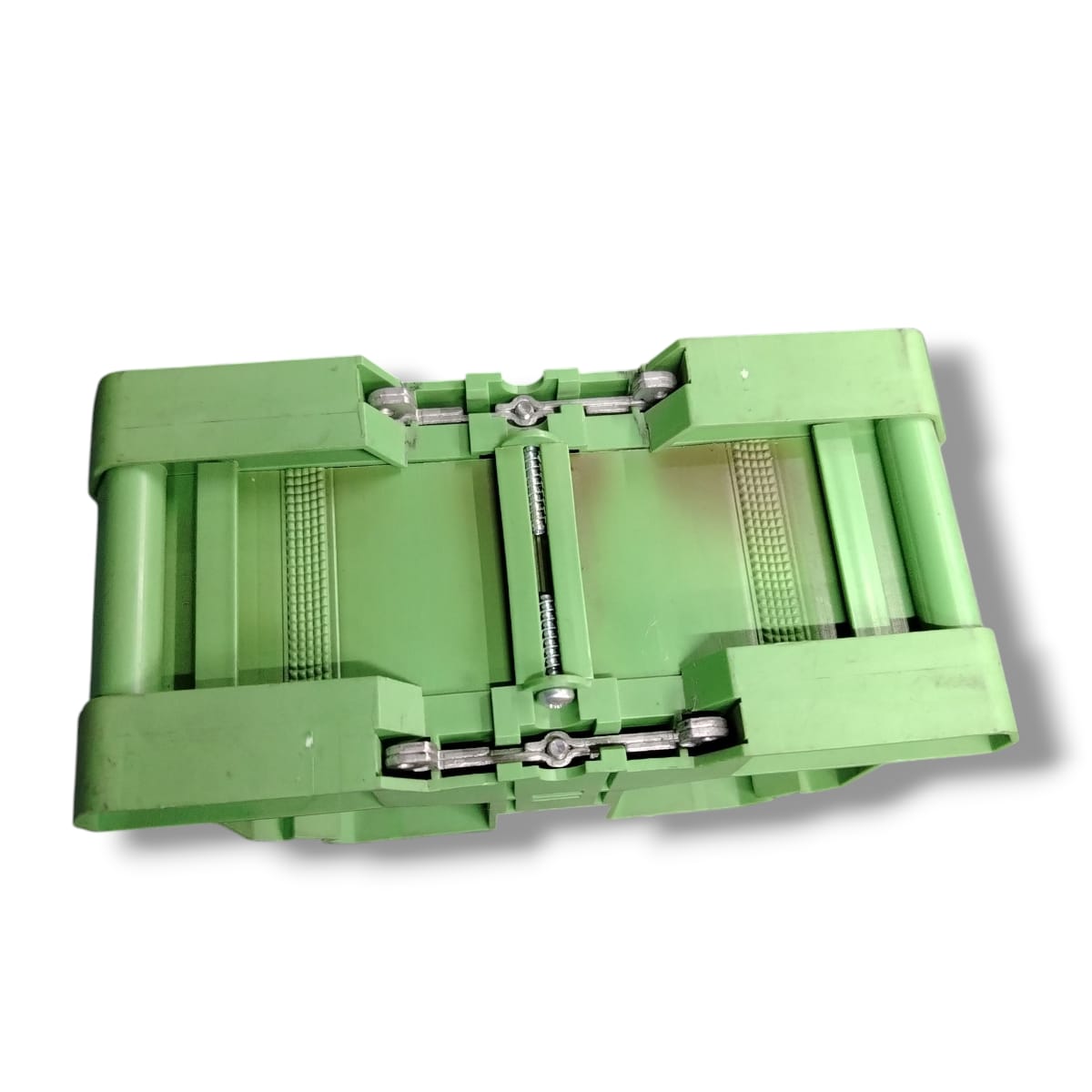

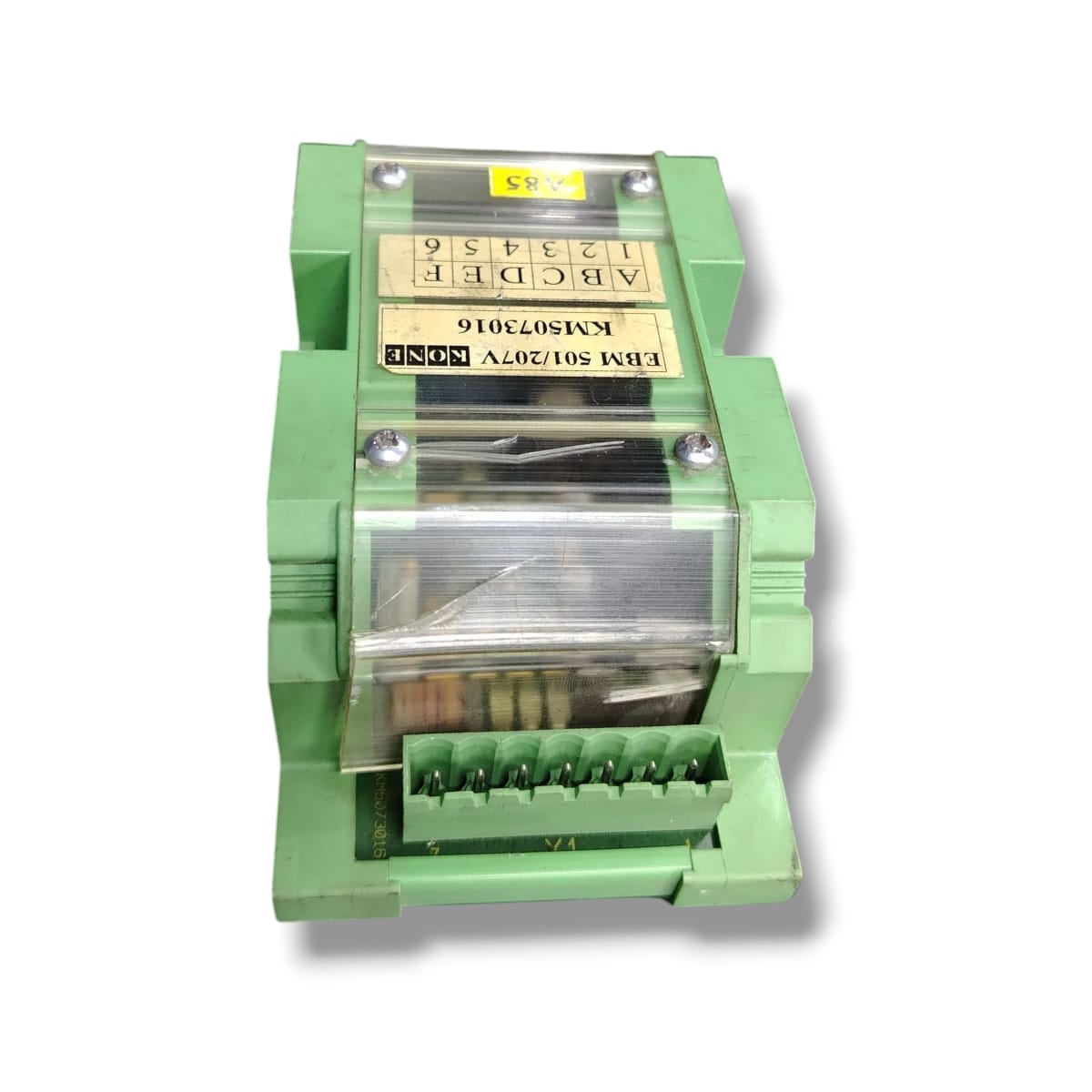

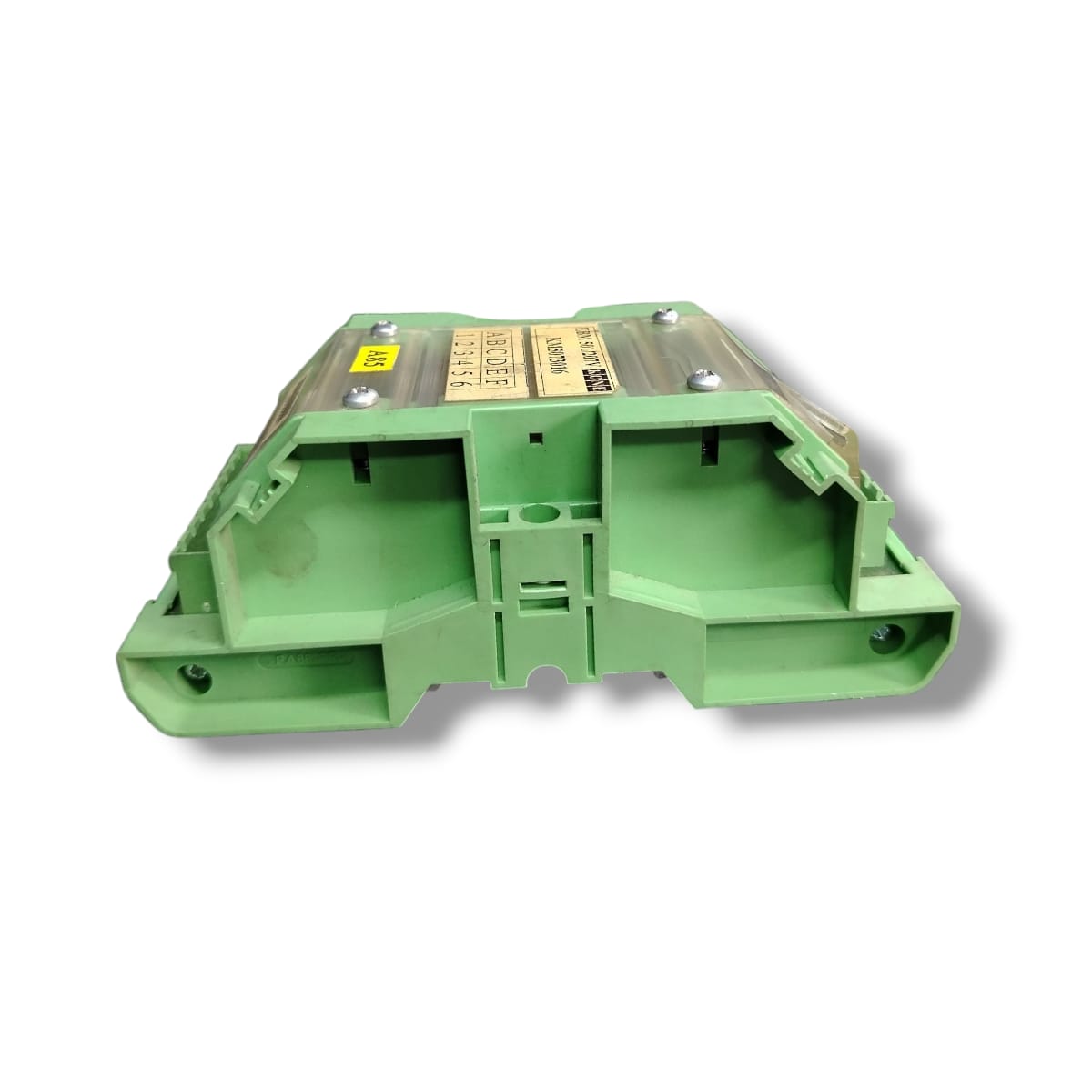

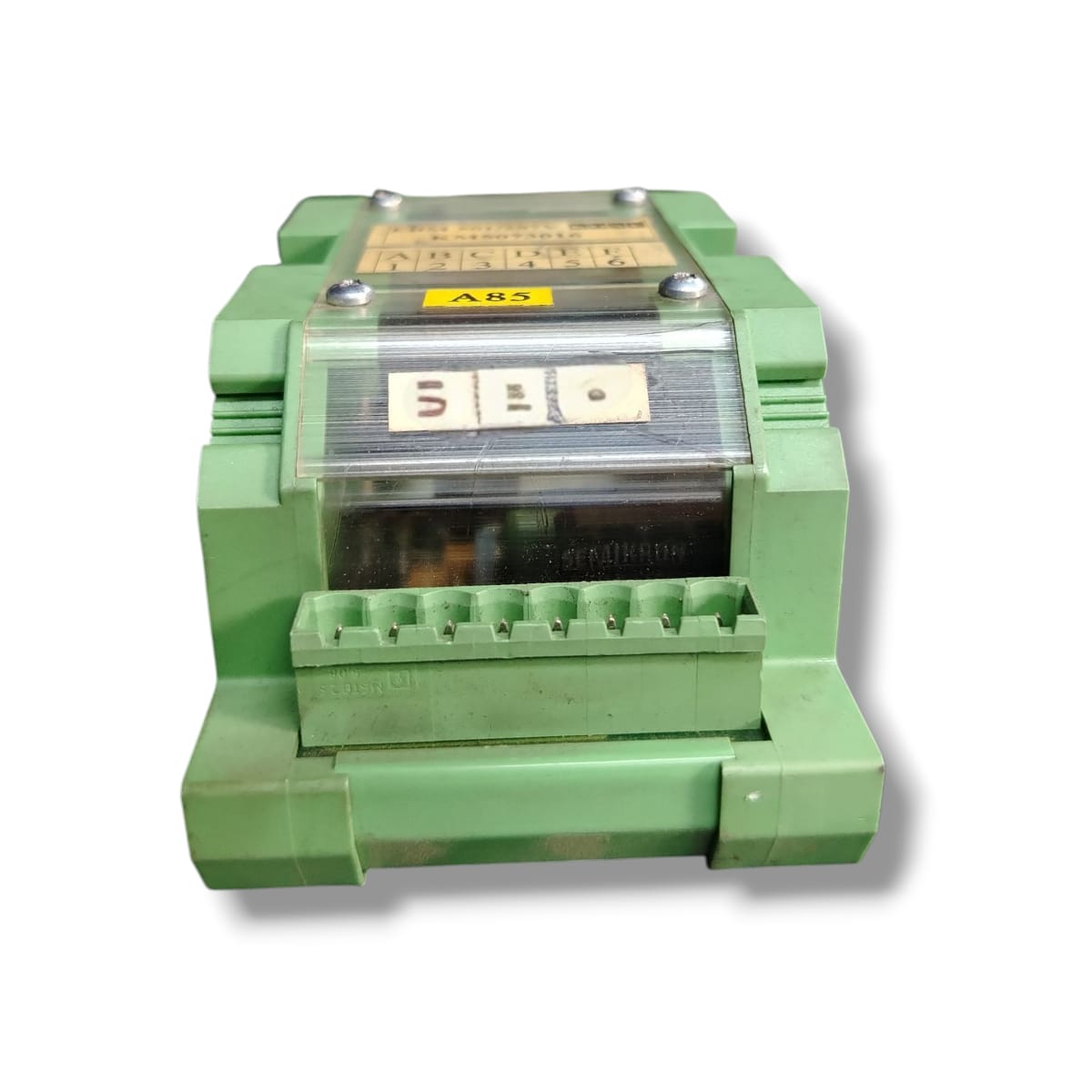

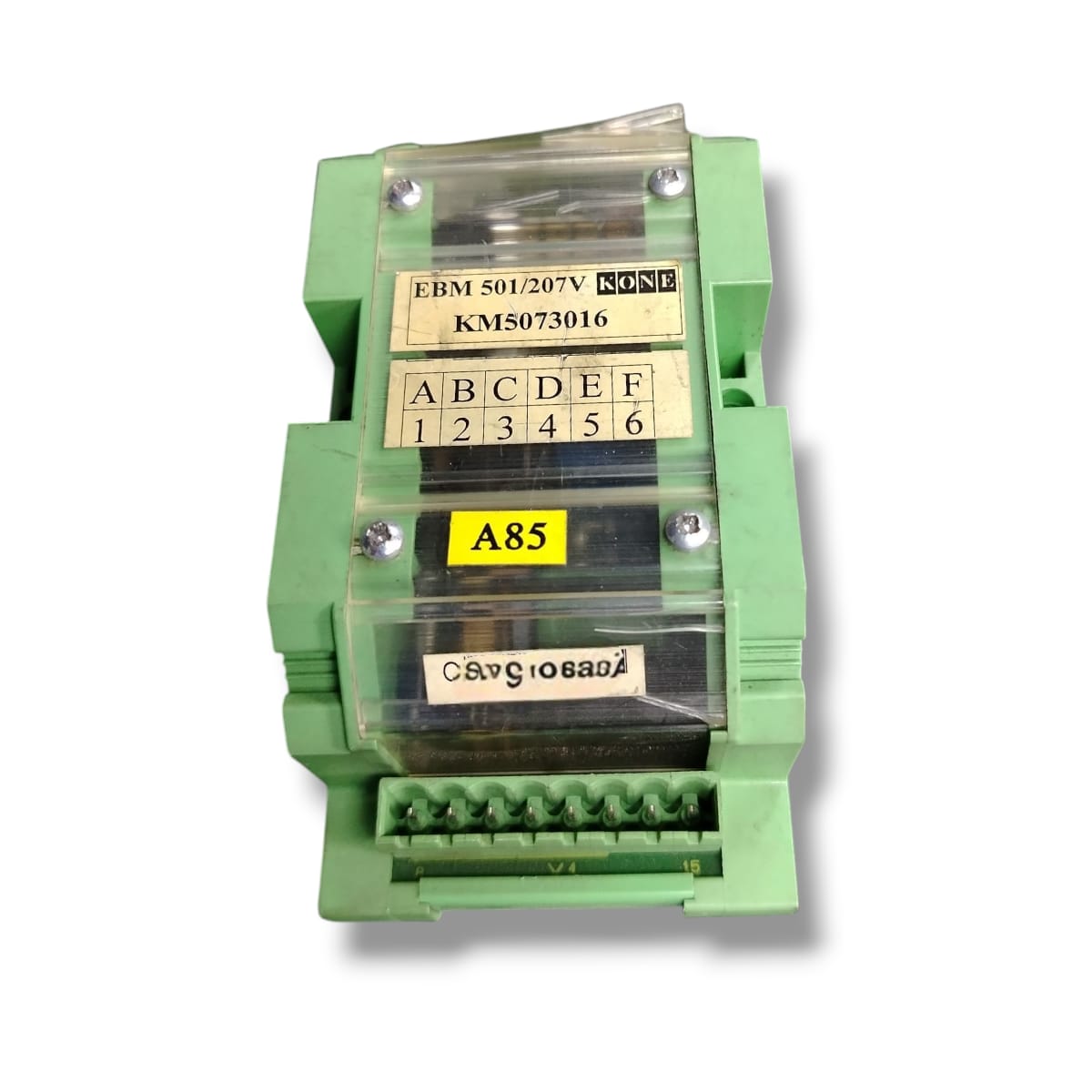

KONE KM5073016 MODULO

KONE KM5073016 MODULO

Este módulo forma parte del sistema de control KONE 501 para escaleras mecánicas y pasillos móviles. A continuación, te presento sus funciones, conexiones y características clave según el manual técnico KONE 501:

Control del freno auxiliar (segunda etapa de frenado). El módulo EBM 501-B es responsable de gestionar el freno auxiliar tras una parada, actuando como freno de estacionamiento. Aplica el freno shortly después de recibir la orden de parada, ayudando a mantener la escalera en posición segura.

Modo Normal: El freno auxiliar se activa (levanta) después de un breve retardo tras la señal de parada.

Modo Inspección: El freno se mantiene desactivado sin retardo, controlado por una entrada adicional de inspección.

En caso de fallo (sub-velocidad, sobre-velocidad o cambio de sentido): el freno se activa de inmediato sin retardo.

Ante pérdida de alimentación: el freno es activado por un voltaje almacenado en un condensador interno.

Al cortar el encendido general: el freno se activa y el condensador se descarga, garantizando detención segura.

Además, incluye seis LEDs indicadores que muestran el estado del sistema:

Rojo – Detecta condiciones de sub-velocidad o fallas críticas.

Verde – Indica que la escalera está detenida.

Verde – Señala que está en modo normal (no inspección). Los LED adicionales permiten monitorear en modo inspección y otros estados operativos.

Alimentación:

230 VAC (L y N)

24 V DC (alimentación permanente del control)

Condensador de almacenamiento: ±300 V DC

Control de freno: Salidas ±208 V DC para activar la bobina del freno.

Entradas monitoreo: señales de parada, inspección, sub-velocidad, entre otras.

La terminal “C” permite comando directo de levantamiento del freno con 230 VAC, útil para aplicaciones de mantenimiento.

EQUIPO USADO FUNCIONANDO
