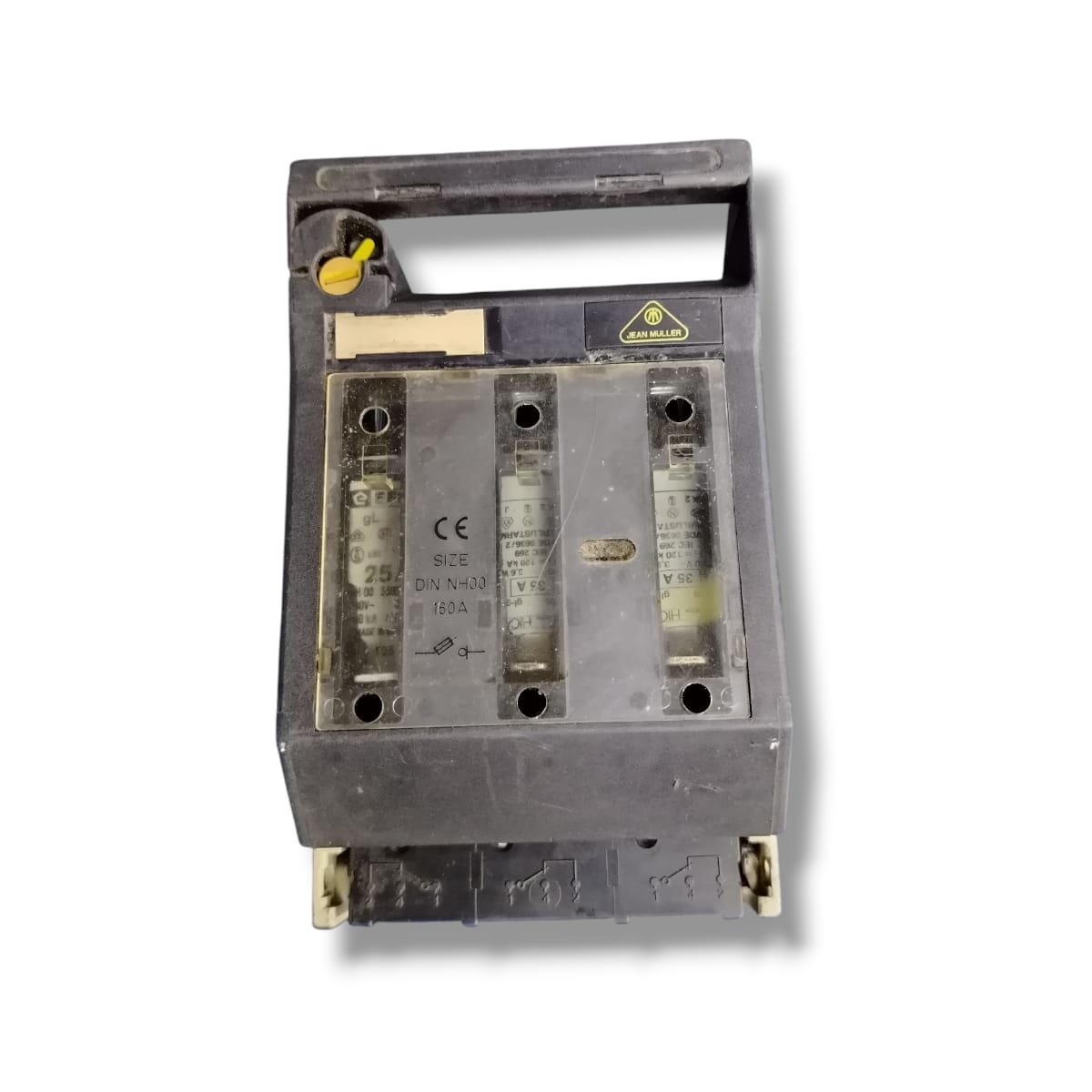

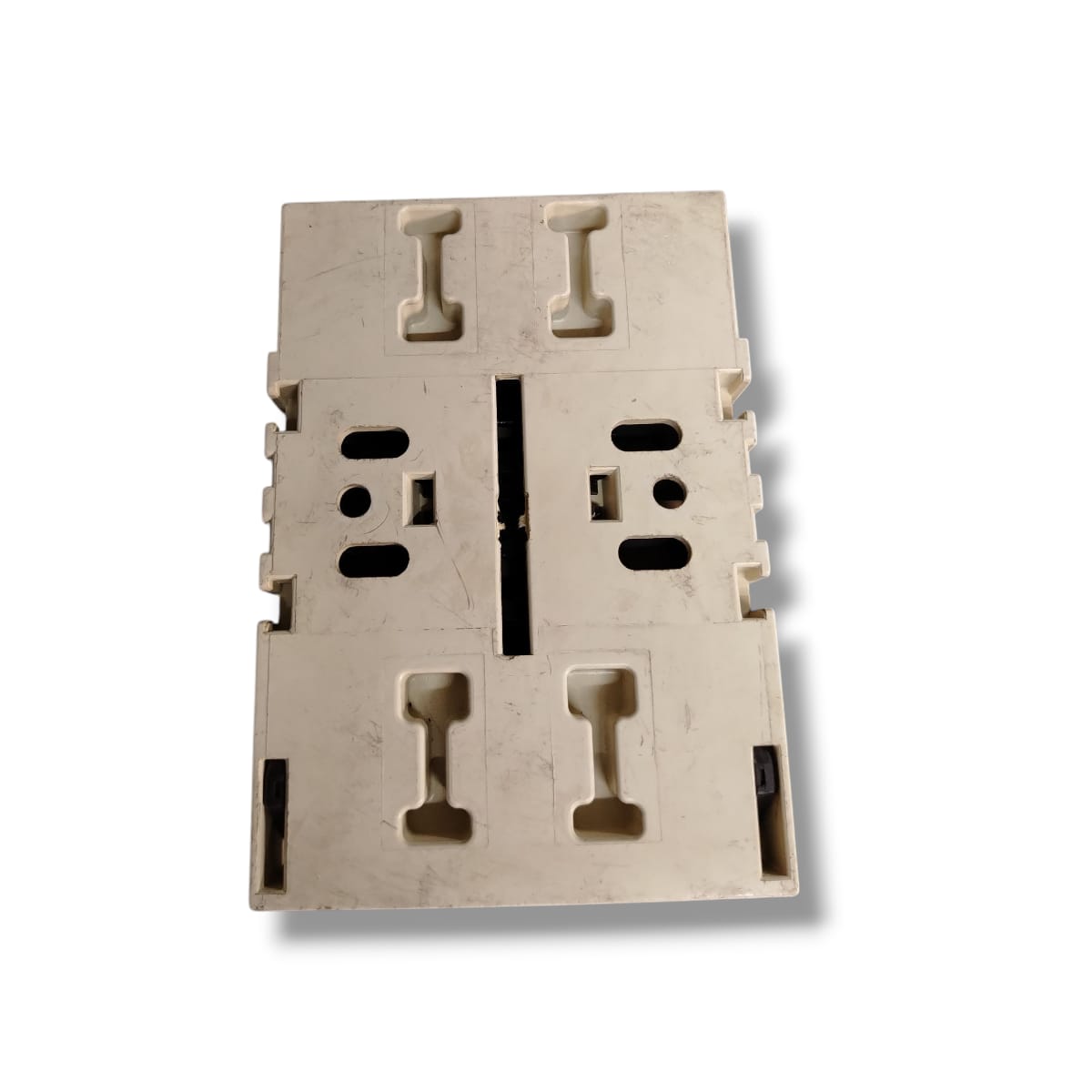

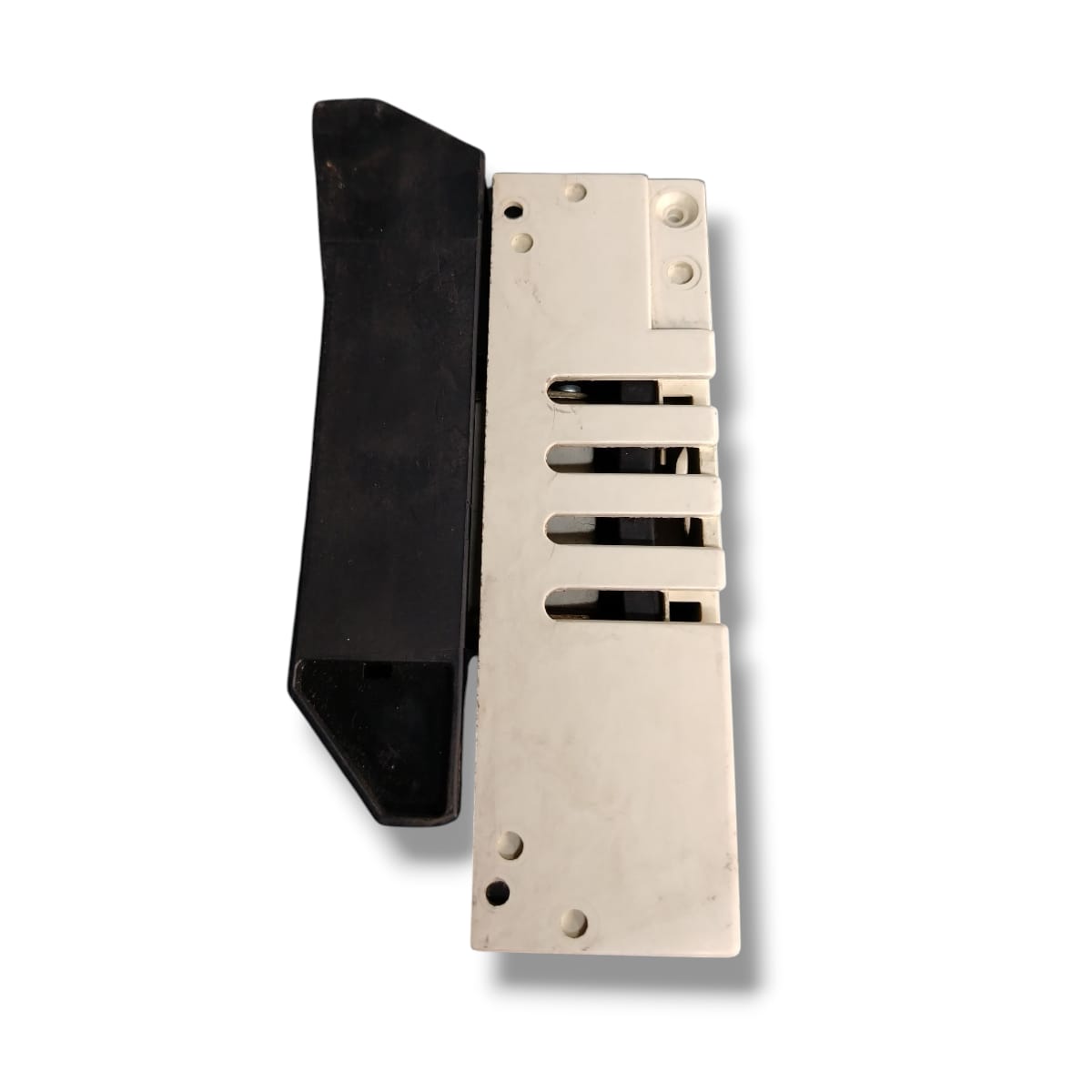

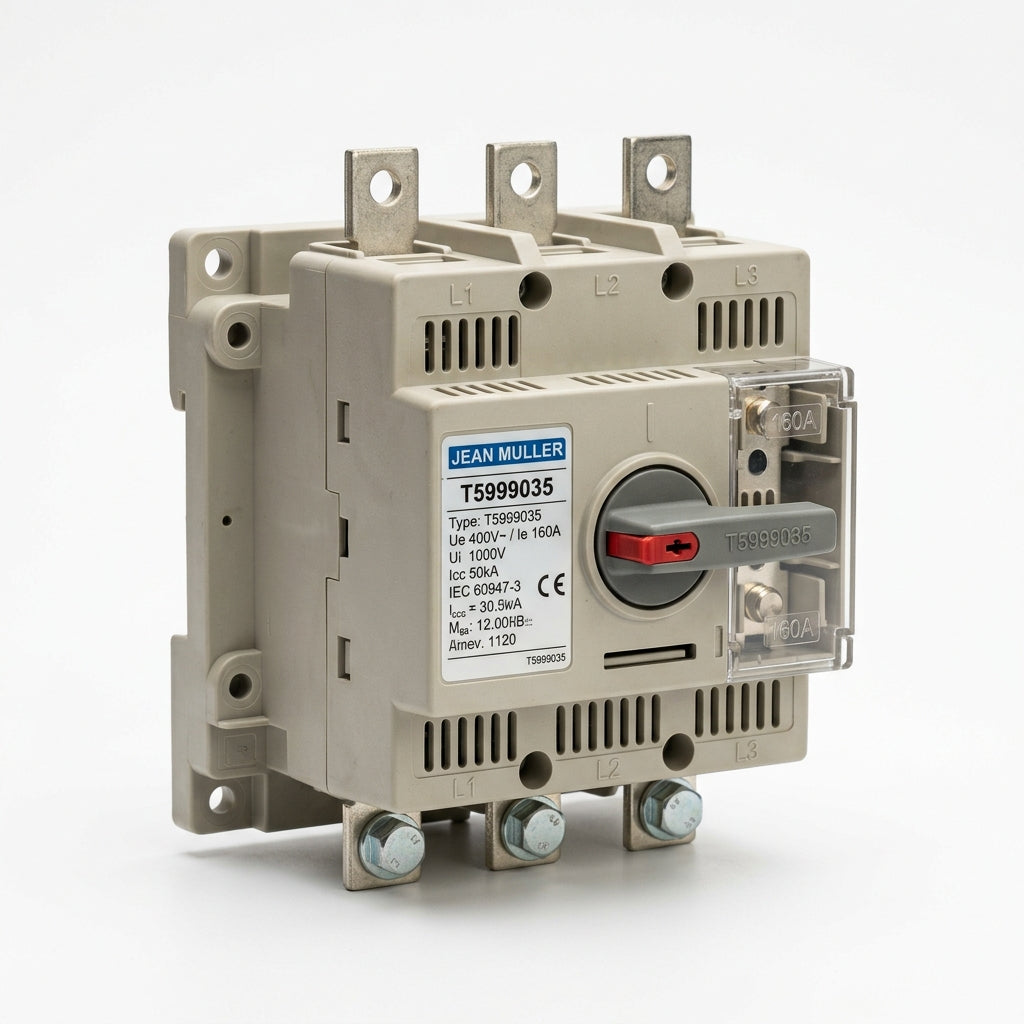

JEAN MULLER T5999035 SECCIONADOR CON FUSIBLES

JEAN MULLER T5999035 SECCIONADOR CON FUSIBLES

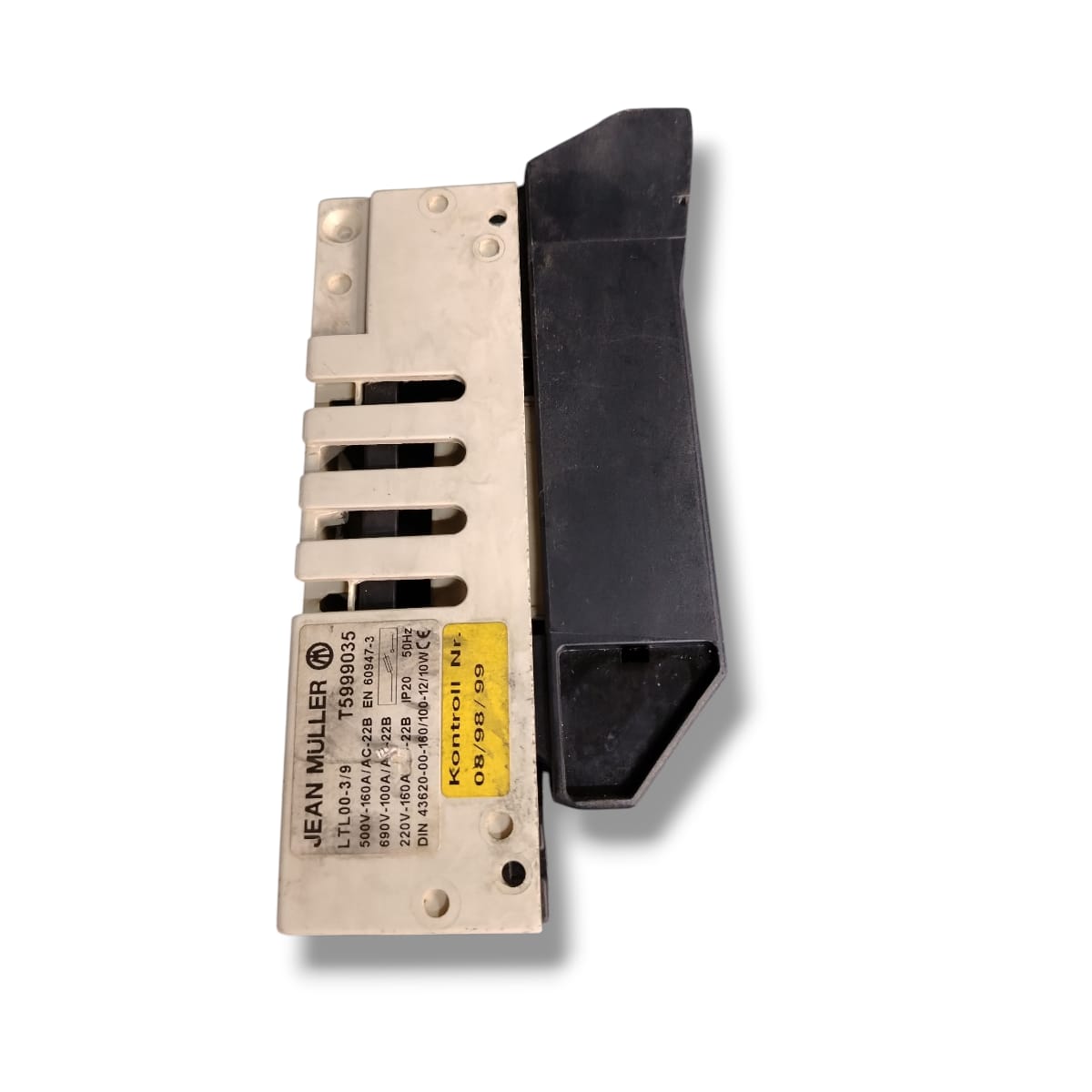

corresponde al fusible seccionador de tipo LTL00-3/9 fabricado por Jean Müller. Es un dispositivo que combina la capacidad de protección mediante fusible con la funcionalidad de desconexión manual del circuito, todo bajo carga.

Este equipo permite abrir o aislar un circuito eléctrico de manera segura incluso estando bajo carga, garantizando protección y seguridad durante operaciones de mantenimiento o emergencia

Normativas: Cumple con IEC/EN 60947-3 y VDE 0660 parte 107, garantizando calidad industrial y confiabilidad

Tipo de fusible: NH00 / NH000 (fusible tamaño 00)

Configuración: 3 polos (trifásico), con modalidad de montaje sobre base o riel DIN. Corriente nominal (Ith):

Con fusible: 160 A

Con enlaces sólidos (sin fusible): 210 A

Voltaje estándar:

Aislamiento: 800 V

Impulso nominal: 8 kV

Categorías de uso:

AC-22B: 500 V / 160 A y 690 V / 100 A

DC-21B: 440 V / 100 A

DC-22B: 220 V / 160 A

Frecuencia nominal: 40–60 Hz

Corriente de cortocircuito condicional: hasta 50 kA (AC 500 V)

Pérdida de potencia total (sin fusible): aprox. 7 W

Potencia máxima admitida por fusible: 12 W

Temperatura ambiente operativa: –25 °C a +55 °C (con reducción de la corriente nominal por encima de 35 °C)

Frecuencia de ciclos:

Eléctricos: 200 ciclos

Mecánicos: 1 400 ciclos

Grado de protección: IP20 (frontal cerrado); IP10 con el mecanismo abierto

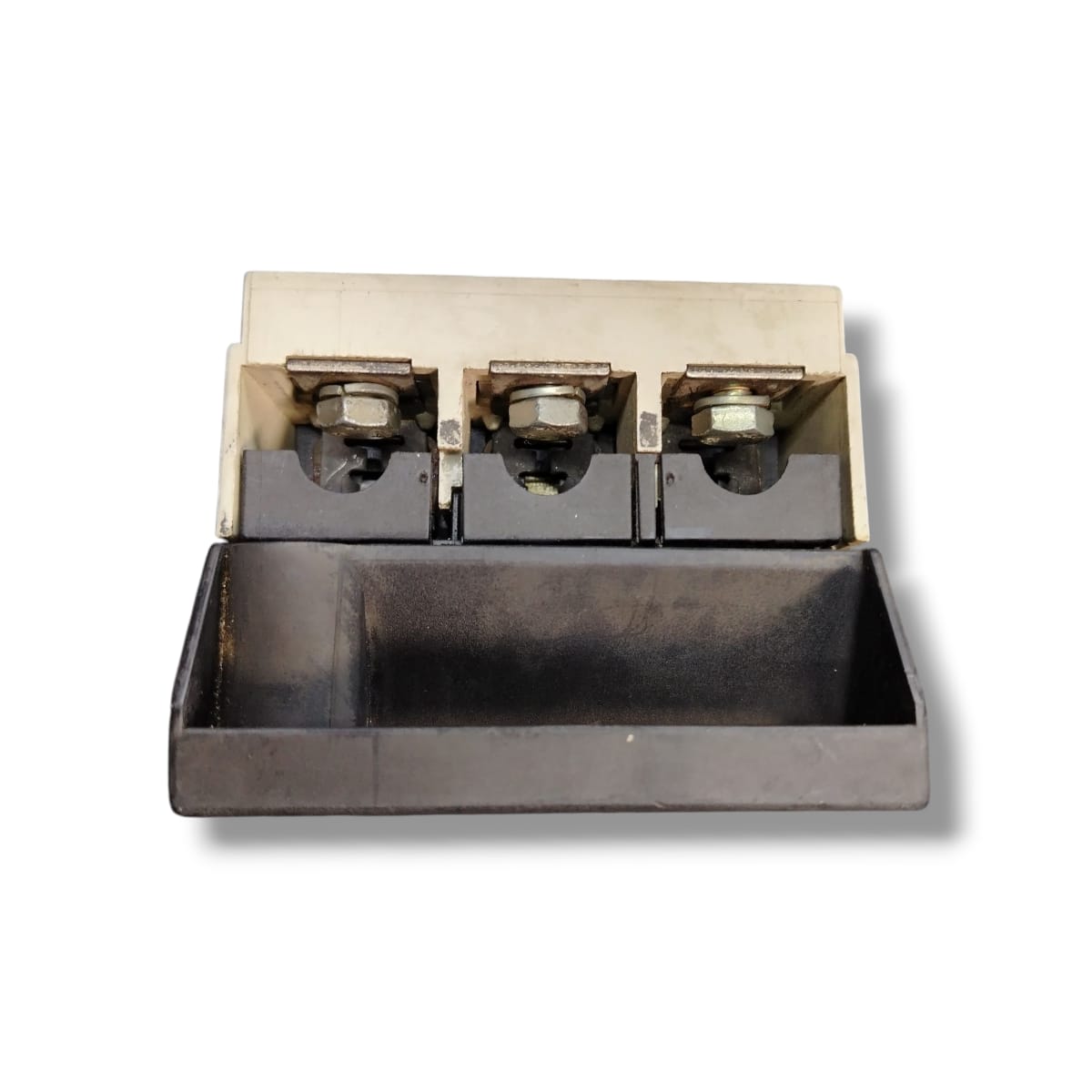

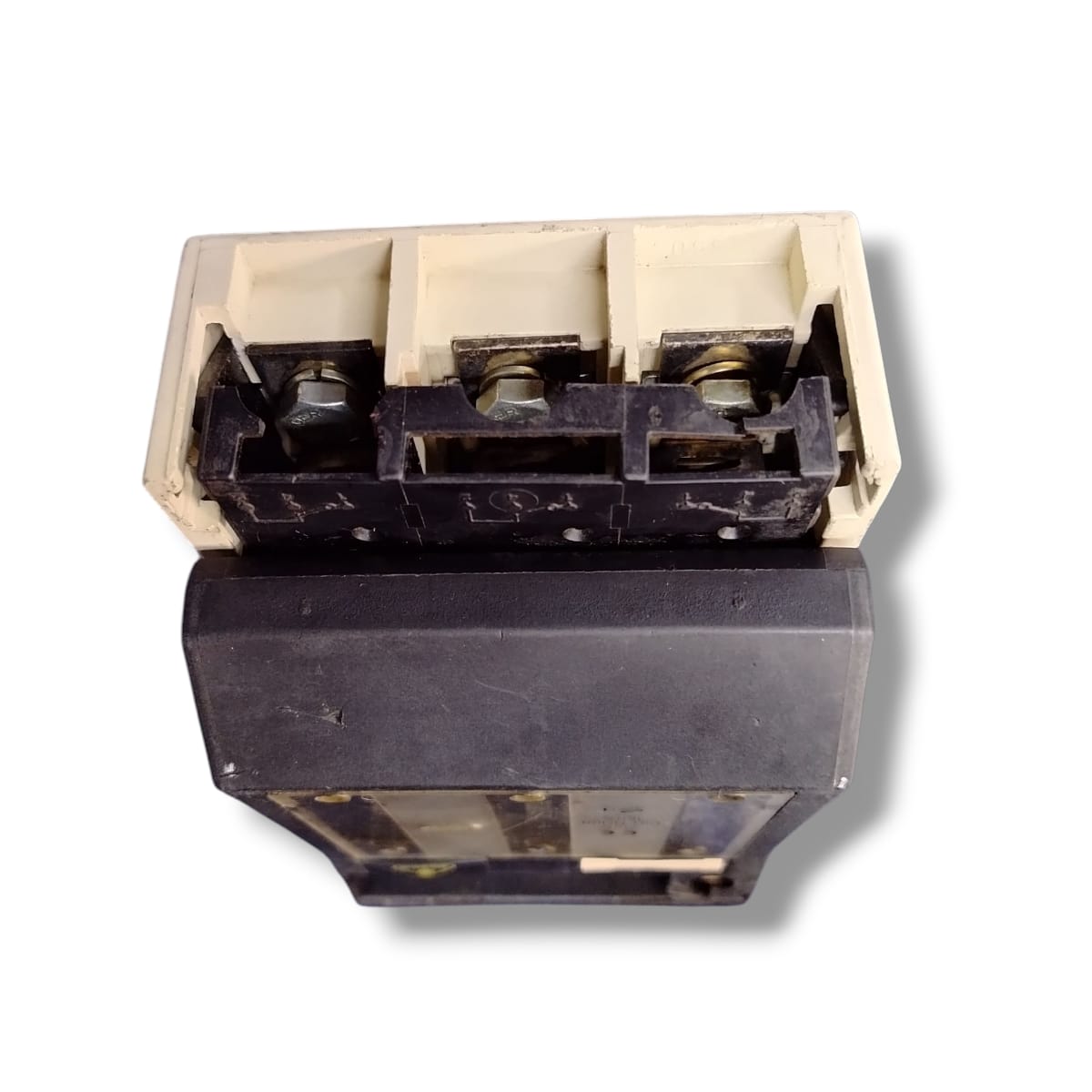

Tipo de terminal: Placa plana M8 para cables tipo lugs según DIN 46235

Polarización de montaje: Puede instalarse vertical u horizontalmente

Altitud de operación: Aproximadamente hasta 2 000 m sobre el nivel del mar

Material: Fabricado en plástico autoextinguible y sin halógenos, priorizando la seguridad.

EQUIPO USADO FUNCIONANDO
