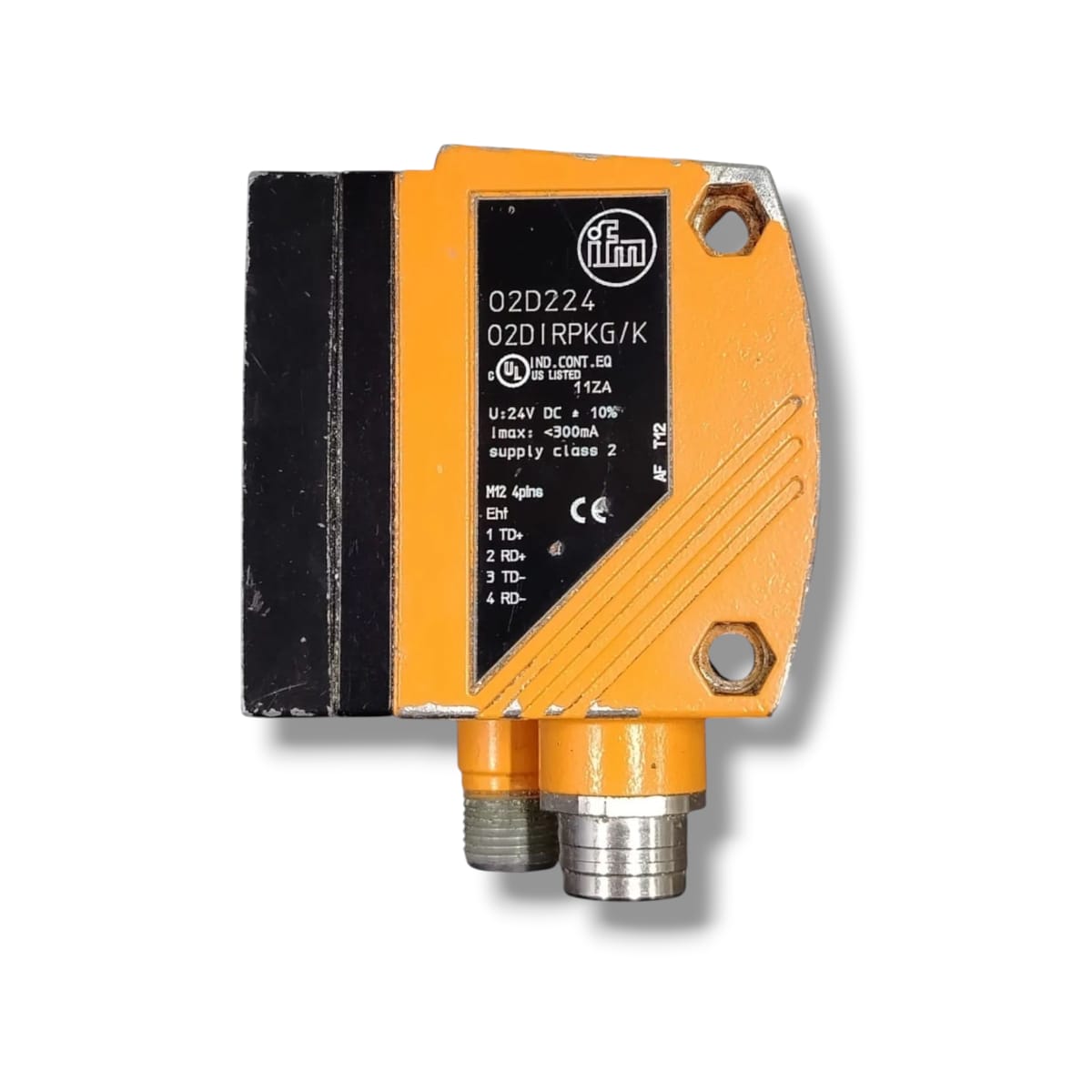

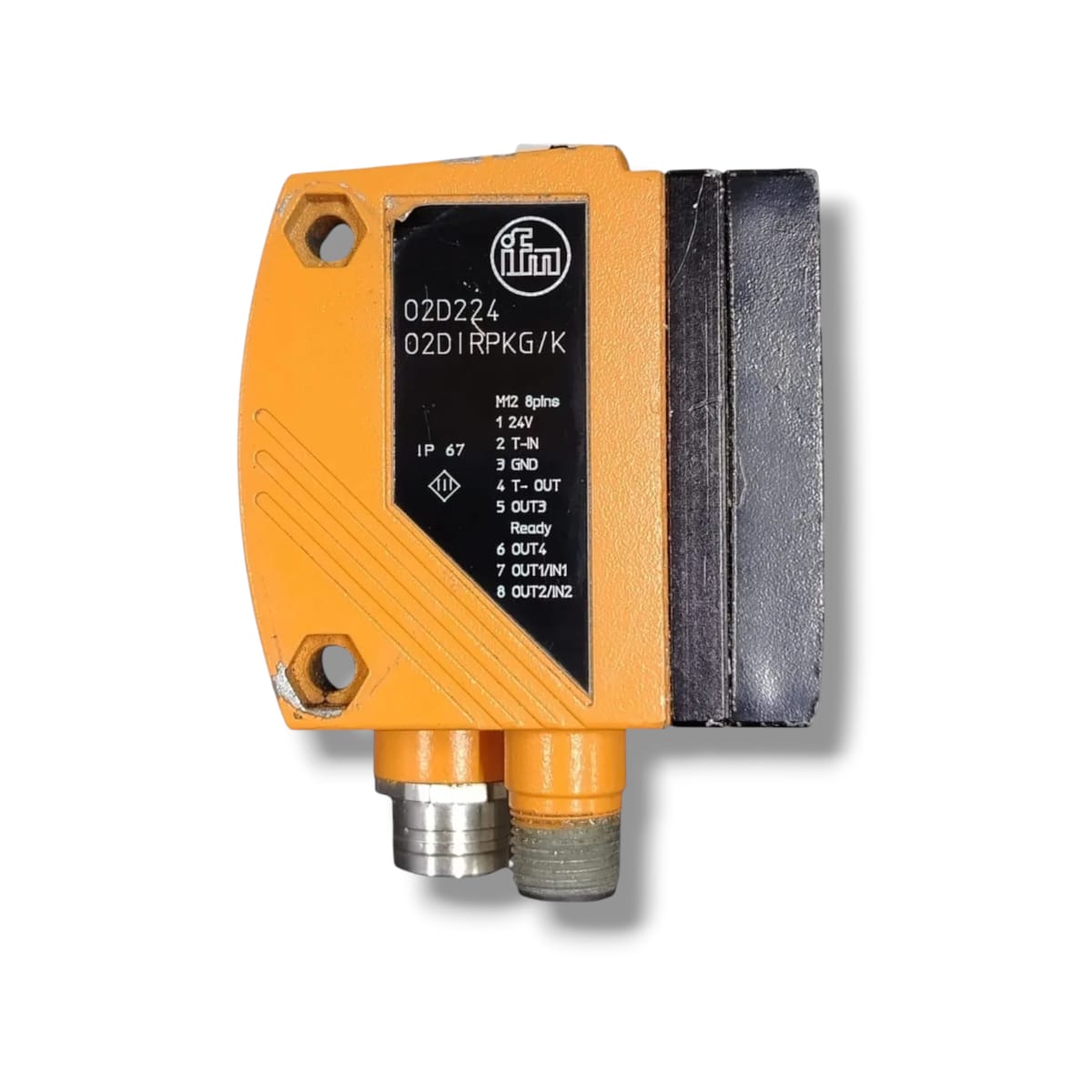

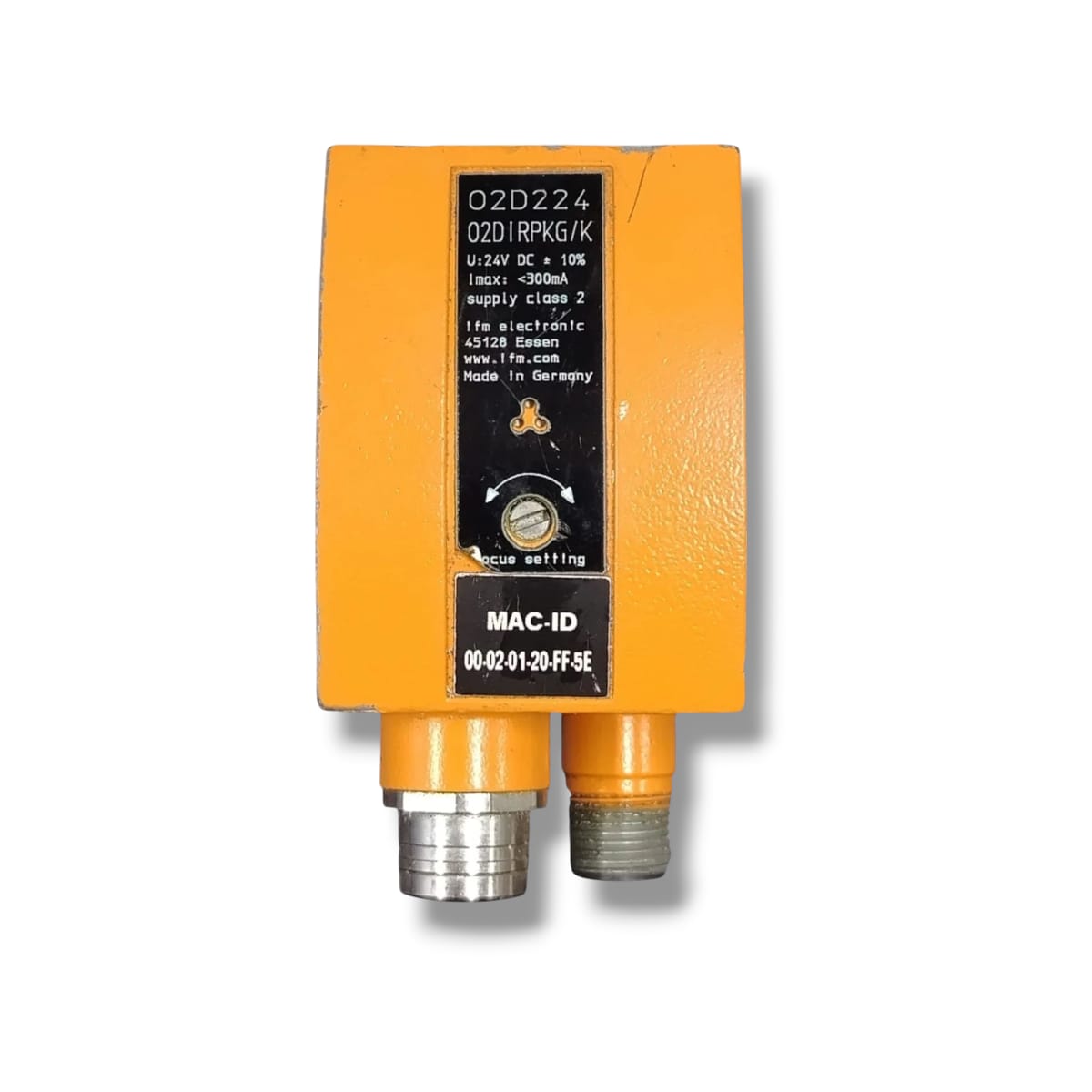

IFM 02D224 02DIRPKG/K SENSOR 2D DE RECONOCIMIENTO

IFM 02D224 02DIRPKG/K SENSOR 2D DE RECONOCIMIENTO

sensor 2D para reconocimiento de objetos / inspección de contornos / verificación de presencia, posición, calidad o completitud.

Sensor de imagen: CMOS monocromo (blanco y negro), resolución VGA 640 × 480 píxeles.

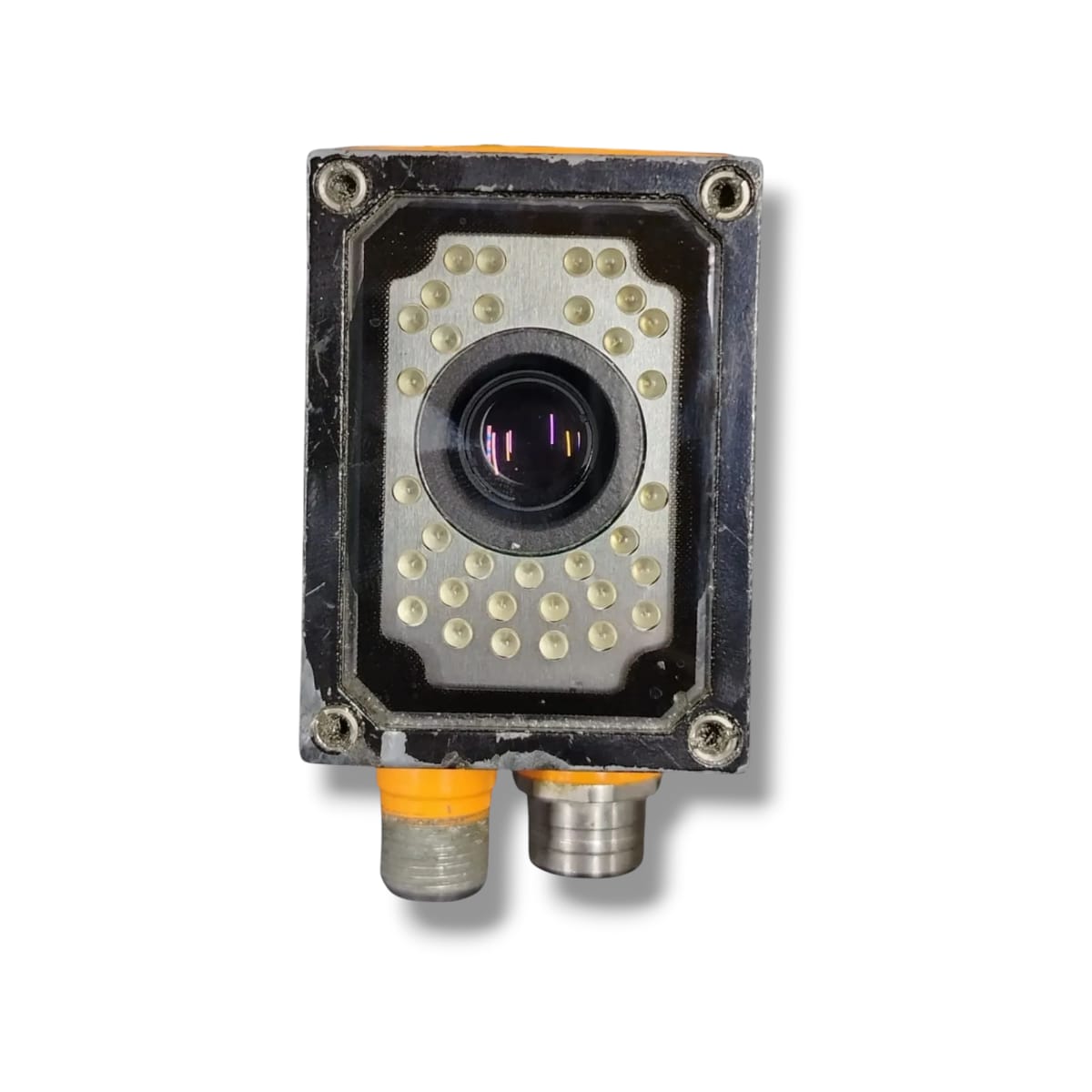

Iluminación: LED infrarrojo, longitud de onda ~ 850 nm.

Tasa máxima de lectura (“frame rate”): hasta 20 Hz.

Velocidad de movimiento típica: hasta ~ 1 m/s.

Alimentación: 24 V DC ± 10 %.

Consumo de corriente: ~ 300 mA.

Clase de protección eléctrica: Clase III.

Protección: polaridad inversa, protección contra cortocircuitos y sobrecarga.

Entradas digitales configurables: hasta 2 (24 V PNP, IEC 61131-2 Tipo 1)

Salidas digitales configurables: hasta 5 salidas (24 V PNP)

Corriente máxima por salida: 100 mA (cada salida)

Caída de tensión máxima en salida conmutada: < 2 V.

Depende de la distancia de trabajo — a diferentes distancias, el campo de visión (FOV), la resolución y el tamaño mínimo detectable cambian así:

A 75 mm de distancia: FOV ≈ 15 × 11 mm — resolución ~ 0.08 mm.

A 200 mm: FOV ≈ 40 × 30 mm — resolución ~ 0.25 mm.

A 400 mm: FOV ≈ 80 × 60 mm — resolución ~ 0.52 mm.

A 1000 mm: FOV ≈ 200 × 150 mm — resolución ~ 1.25 mm.

A 2000 mm: FOV ≈ 400 × 300 mm — resolución ~ 2.53 mm.

Objeto más pequeño detectable (dependiendo de la distancia): desde ~ 0.08 mm (a corta distancia) hasta ~ 2.5 mm (a largo alcance).

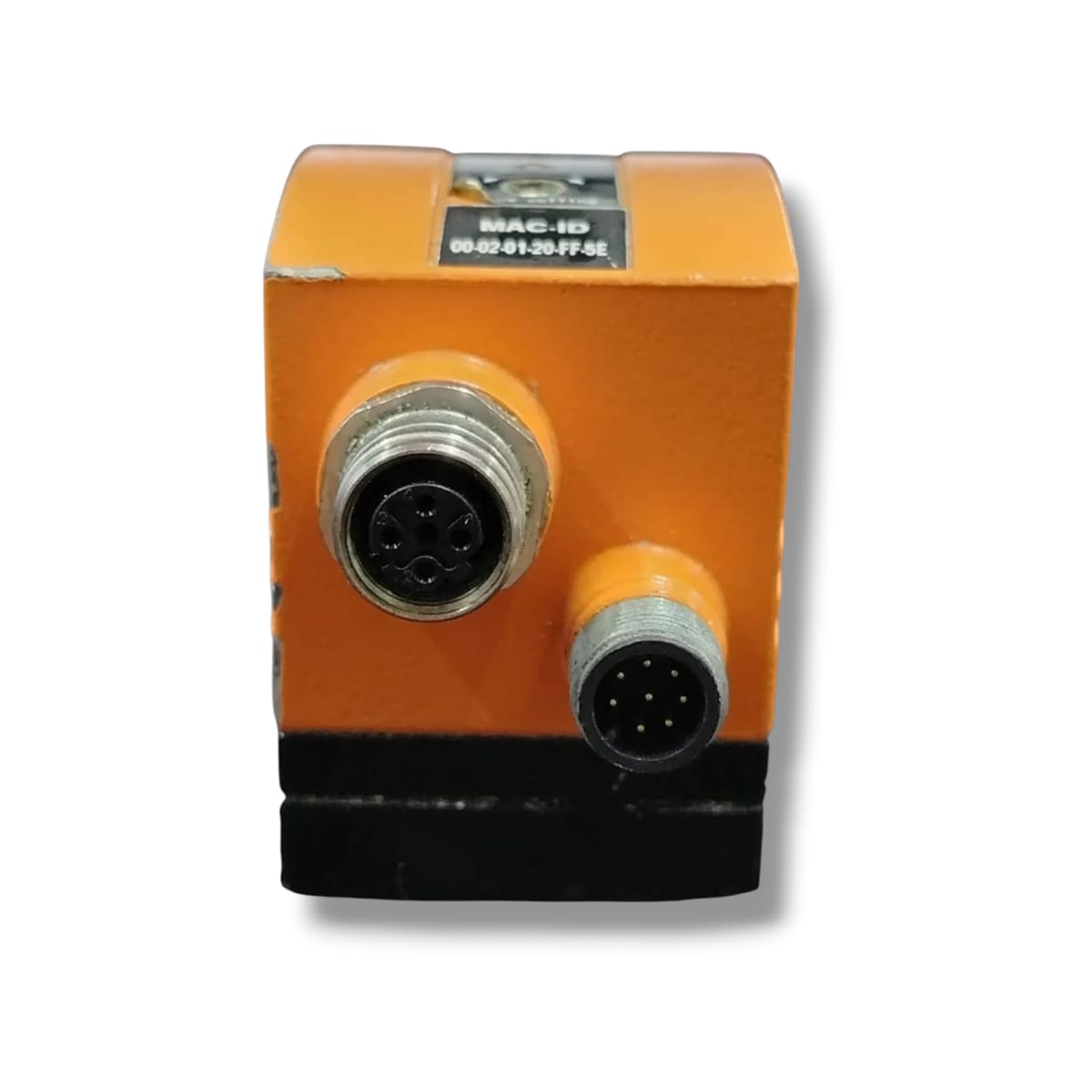

Conexión: conector M12.

Comunicación Ethernet: interfaz única 10Base-T / 100Base-TX, compatible con TCP/IP y EtherNet/IP.

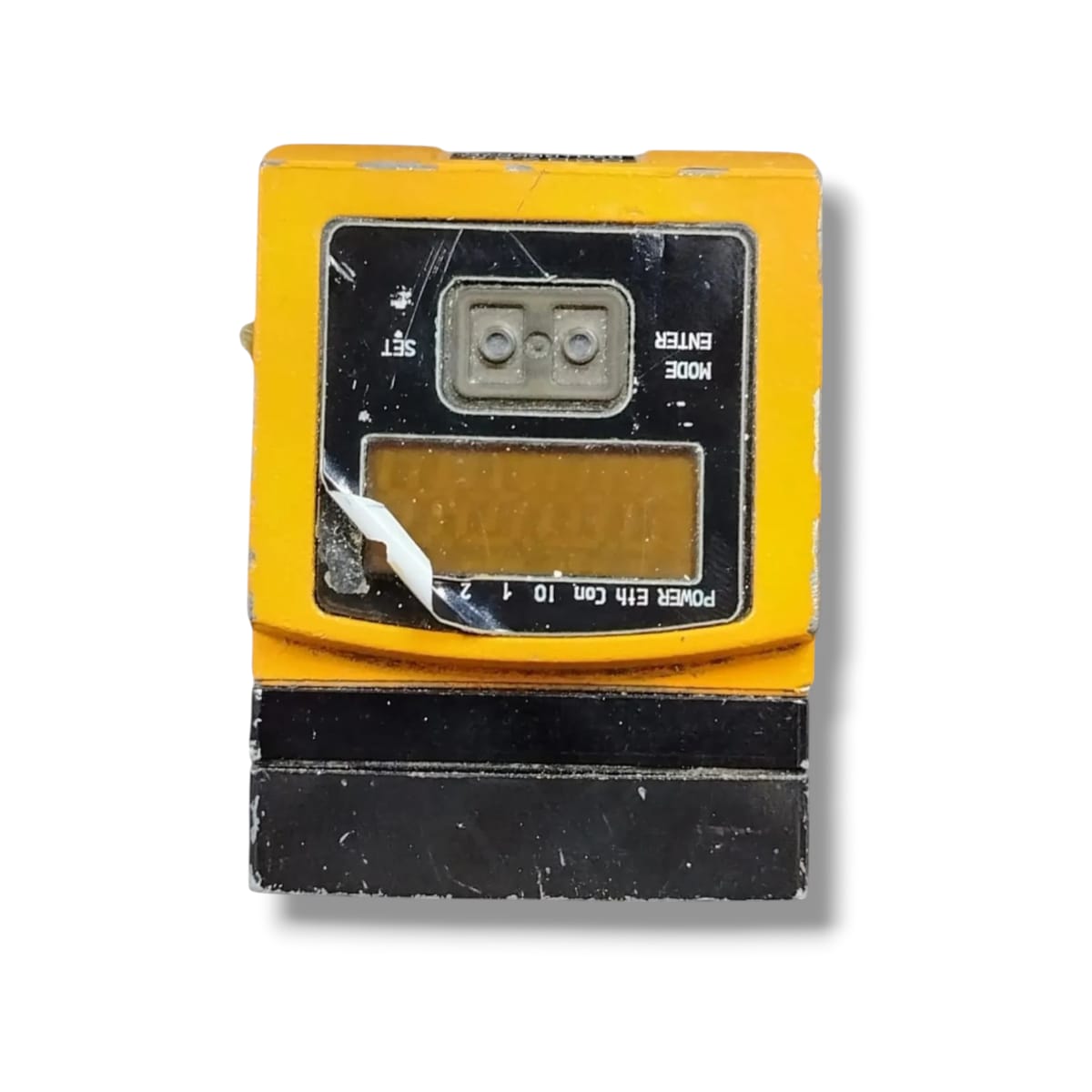

Parámetros de configuración: mediante 2 botones + pantalla de 10 segmentos integrada en el sensor, o vía PC / notebook con software de configuración.

Temperatura de operación: –10 °C … +60 °C.

Temperatura de almacenamiento: –40 °C … +85 °C.

Grado de protección (sellado): IP67.

Carcasa: zinc fundido (die-cast) con recubrimiento en polvo; lente frontal de vidrio; ventana de LED de policarbonato.

EQUIPO USADO FUNCIONANDO
