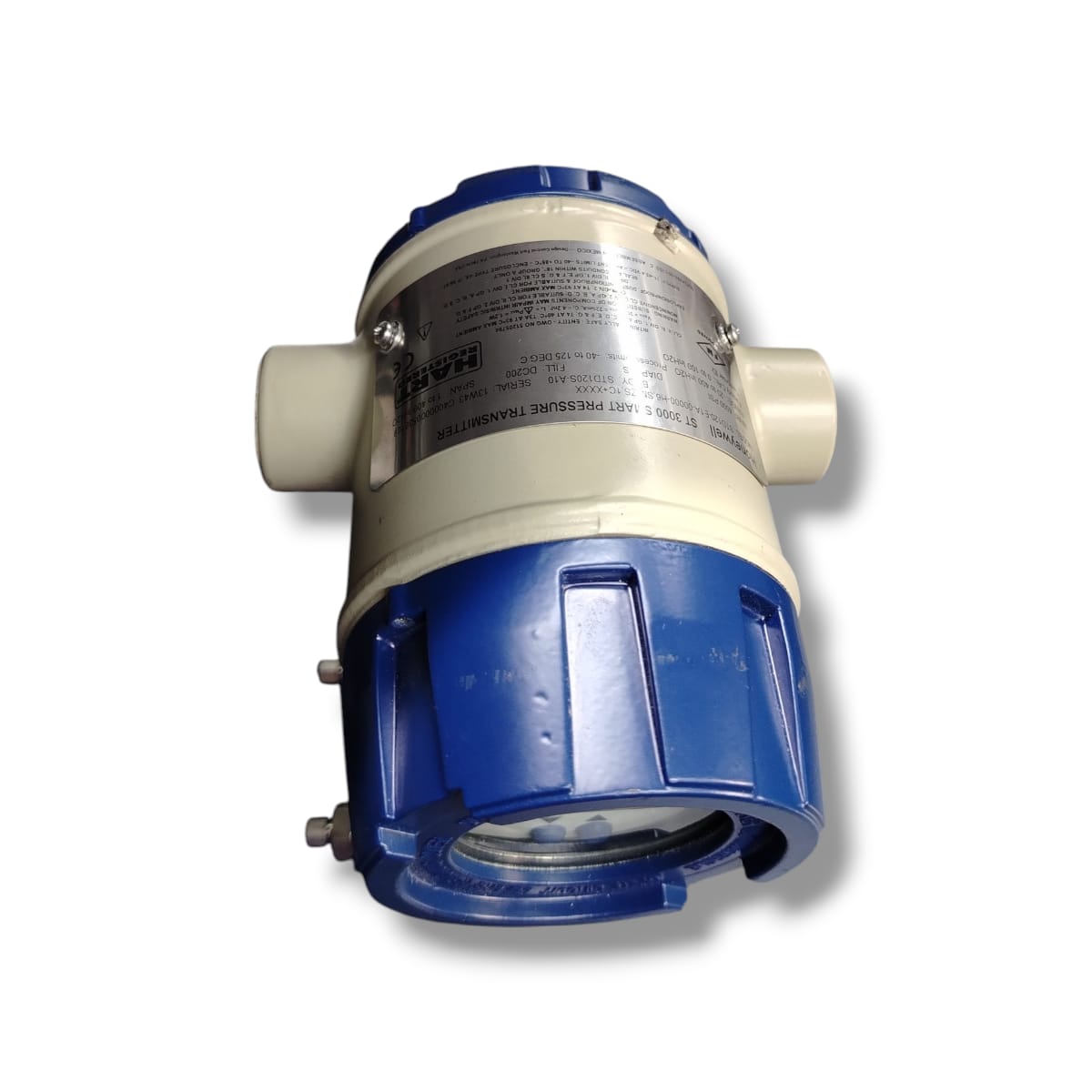

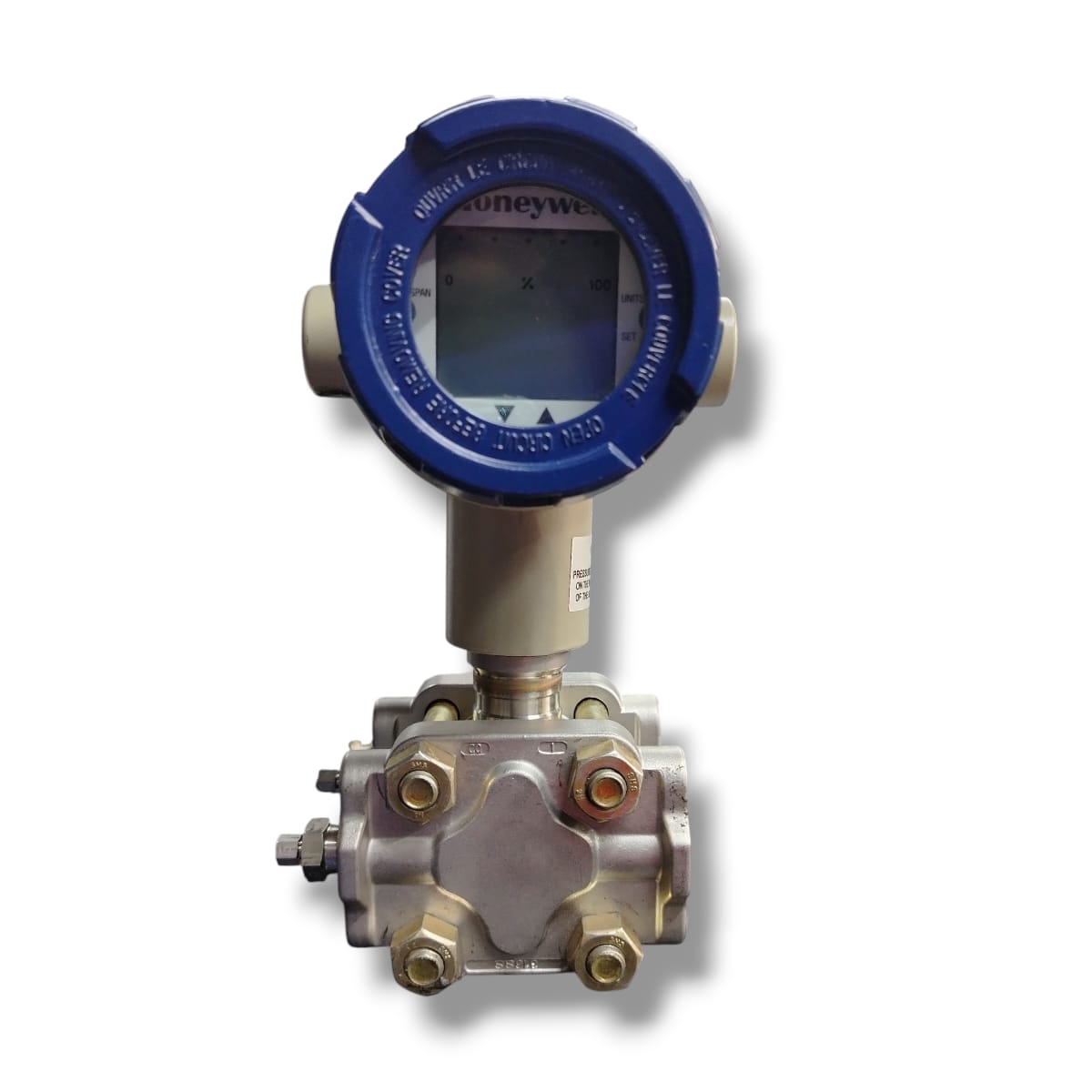

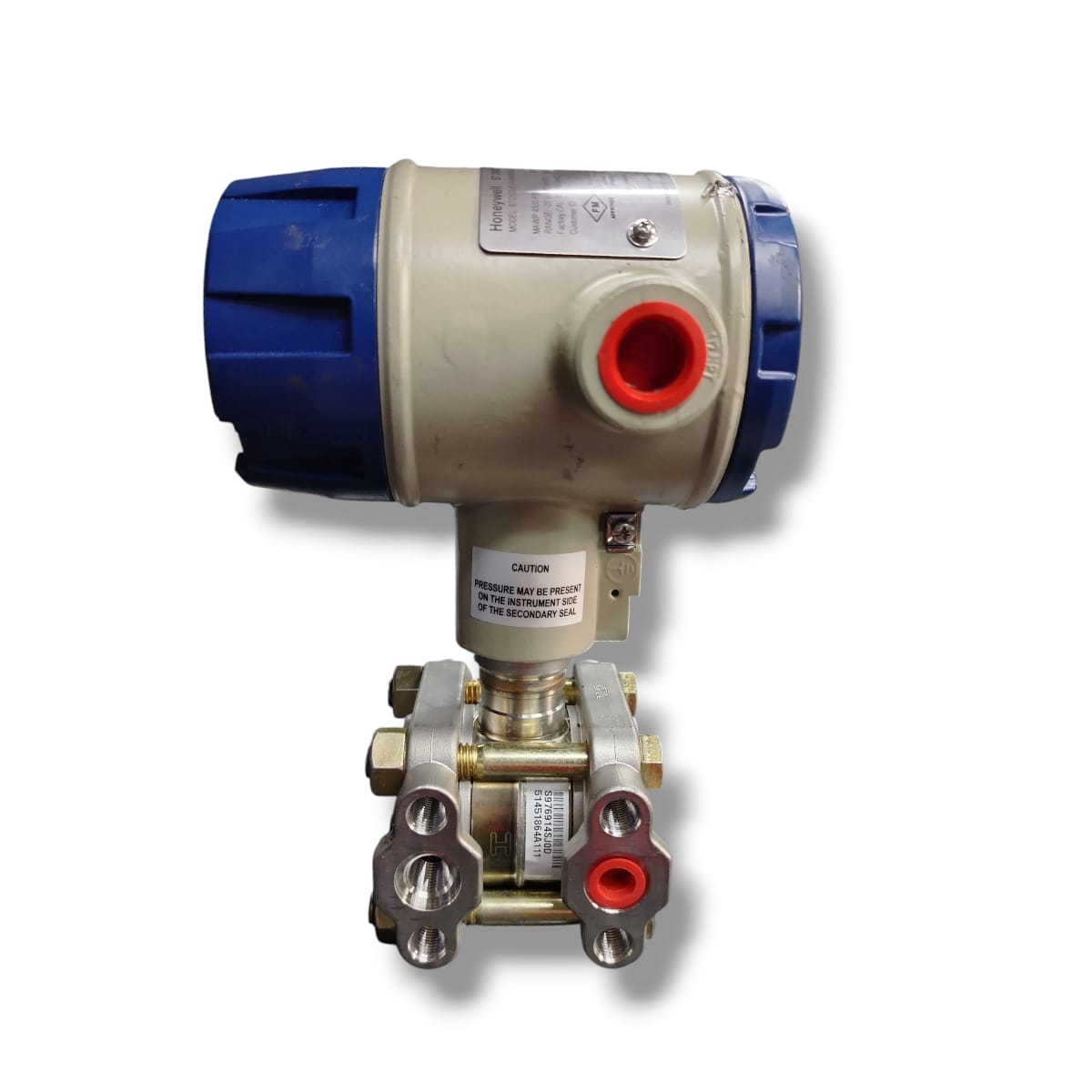

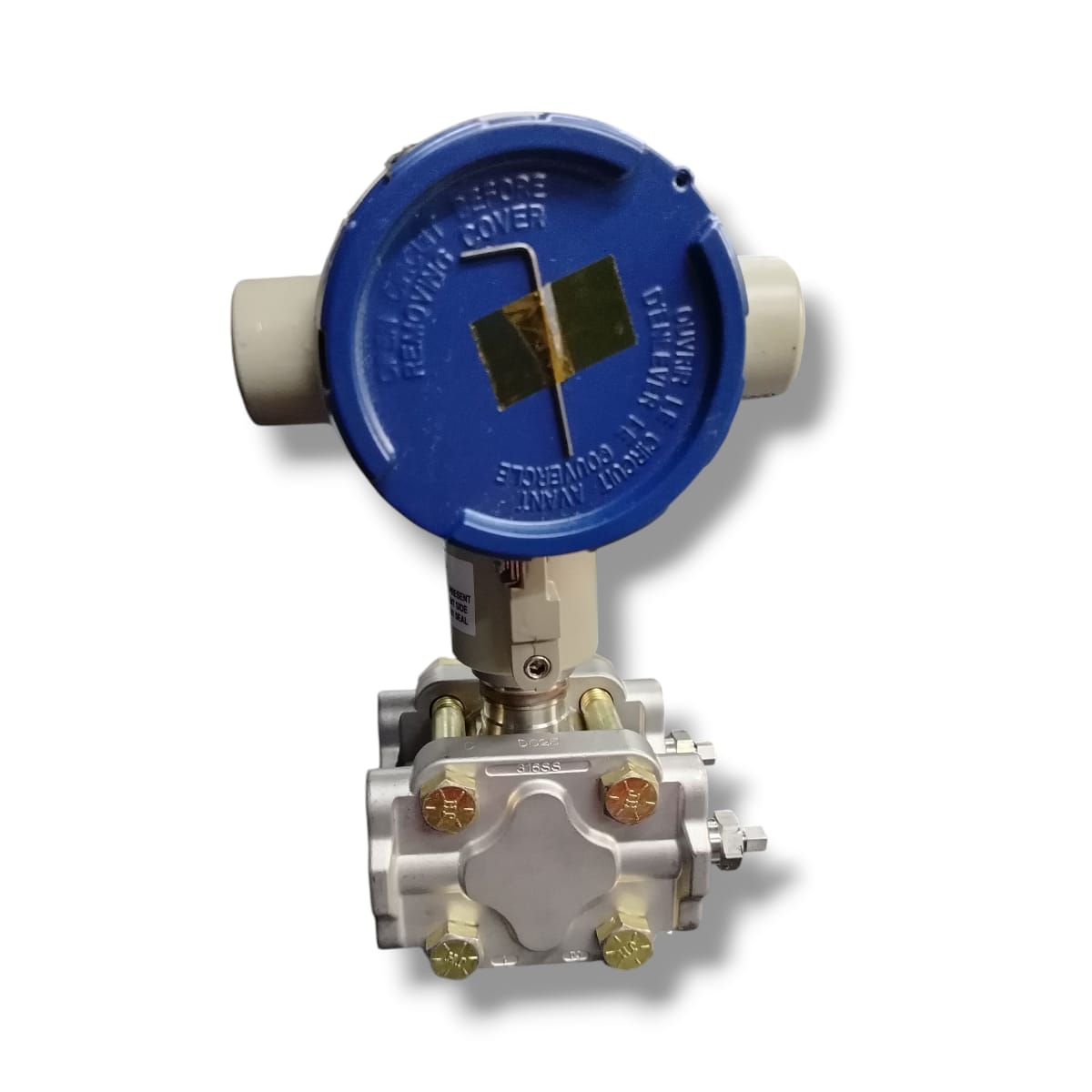

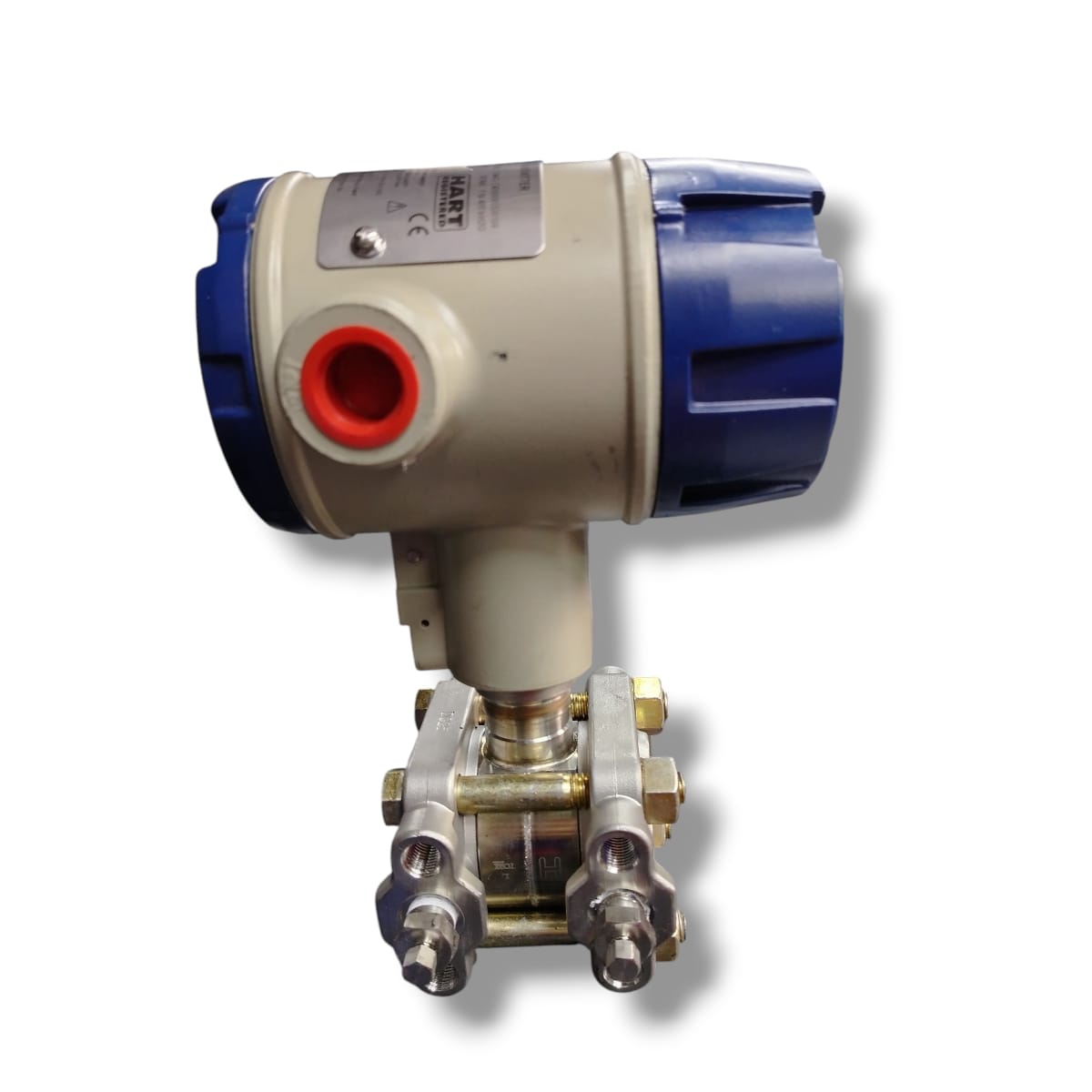

HONEYWELL STD120-E1A-00000-H16,SM,ZS,1C+XXXX TRANSMISOR DE PRESIÓN

HONEYWELL STD120-E1A-00000-H16,SM,ZS,1C+XXXX

El STD120 es un transmisor inteligente de presión diferencial (differential pressure transmitter) de la serie ST 3000 Smart de Honeywell, especialmente diseñado para aplicaciones exigentes donde se requiere gran precisión. Permite medir diferencias de presión en líquidos, gases o vapor, y convierte esa medida a una señal estándar de industria (4-20 mA), con opciones de comunicación digital (HART o Fieldbus) dependiendo de la versión. Puede configurarse con distintas conexiones al proceso, materiales de partes mojadas y adaptaciones para ambientes corrosivos o condiciones ambientales extremas.

El rango ajustable usual para este tipo de modelo va de 0-1″ H₂O hasta 0-400″ H₂O (o su equivalente en otras unidades de presión), permitiendo que el usuario seleccione el alcance más apropiado para la aplicación. La calibración de fábrica puede venir establecida en un rango intermedio estándar (por ejemplo 0-100″ H₂O) si así se ha pedido.
El turndown (relación entre el máximo rango usable y el mínimo recomendado) es grande, permitiendo operar con buena precisión aún cuando el rango de medida real sea pequeño respecto al rango máximo.
La precisión combinada (linealidad, histéresis, repetibilidad) es del orden de ±0.0375 % del span para muchas versiones digitales. En versiones analógicas puede ser algo superior.

La estabilidad a largo plazo es muy buena: deriva típica anual de ±0.01 % del valor de rango.
Los efectos de temperatura ambiente y presión estática también están especificados: hay desviaciones pequeñas por cada cambio de temperatura; dichas desviaciones aumentan si el rango de uso está muy por debajo del rango de referencia.

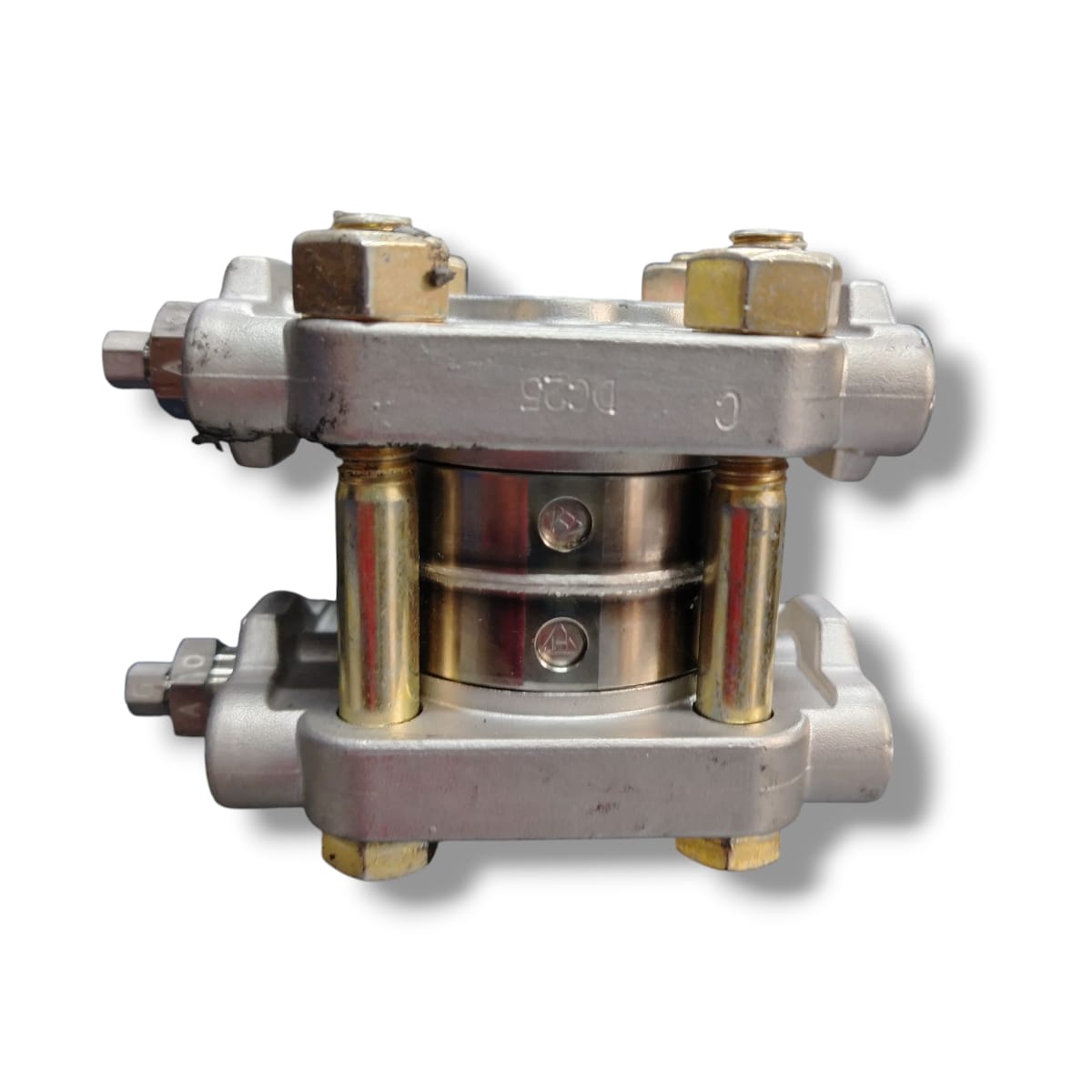

Materiales de partes húmedas (“wetted parts”) incluyen acero inoxidable 316 (316SS) como estándar, pero hay opciones con Hastelloy C-276, Monel 400, entre otros, dependiendo del sufijo del modelo.
La carcasa del transmisor tiene conexiones de proceso (por ejemplo roscas NPT) con adaptadores de acero inoxidable si aplica, y sujetadores (“bolting”) de acero al carbono o acero inoxidable según especificaciones.
El transmisor está diseñado para operar en un rango amplio de temperaturas ambiente, soporta vibraciones, humedad y condiciones industriales normales. También incluye protección para ambientes adversos según las opciones elegidas del modelo.
La salida básica es una señal analógica de 4-20 mA DC, con rangos de salida muertos (“lower limit signal”) levemente por debajo del 4 mA o por encima del 20 mA en algunos modos, para indicar fallo o estado fuera de rango.
Opciones de comunicación digital incluyen HART o protocolos Fieldbus, dependiendo del modelo exacto. Esto permite diagnosticar, calibrar a distancia, leer el estado, etc.
El tiempo de amortiguamiento (damping) digital es ajustable, lo que permite suavizar fluctuaciones rápidas de presión diferencial.

EQUIPO NUEVO
