HONEYWELL PVL4022AS

HONEYWELL SPYDER PVL4022AS

Controlador lógico programable e inteligente BACnet para cajas VAV (Variable Air Volume) con actuador integrado y sensor de presión diferencial (VAV Communicating Controller with Integrated Actuator / Spyder Series), número de parte PVL4022AS (Dispositivo de automatización edilicia de alta ingeniería desarrollado por Honeywell Home and Building Technologies. Diseñado específicamente para el control preciso de la climatización, balanceo de flujo de aire y gestión de compuertas en sistemas de distribución de aire acondicionado VAV dentro de Edificios Inteligentes y sistemas HVAC corporativos). Equipo en condición Usada (Tested / Surplus Industrial Recuperado) disponible en stock para entrega inmediata en CDMX y zonas cercanas a esta.

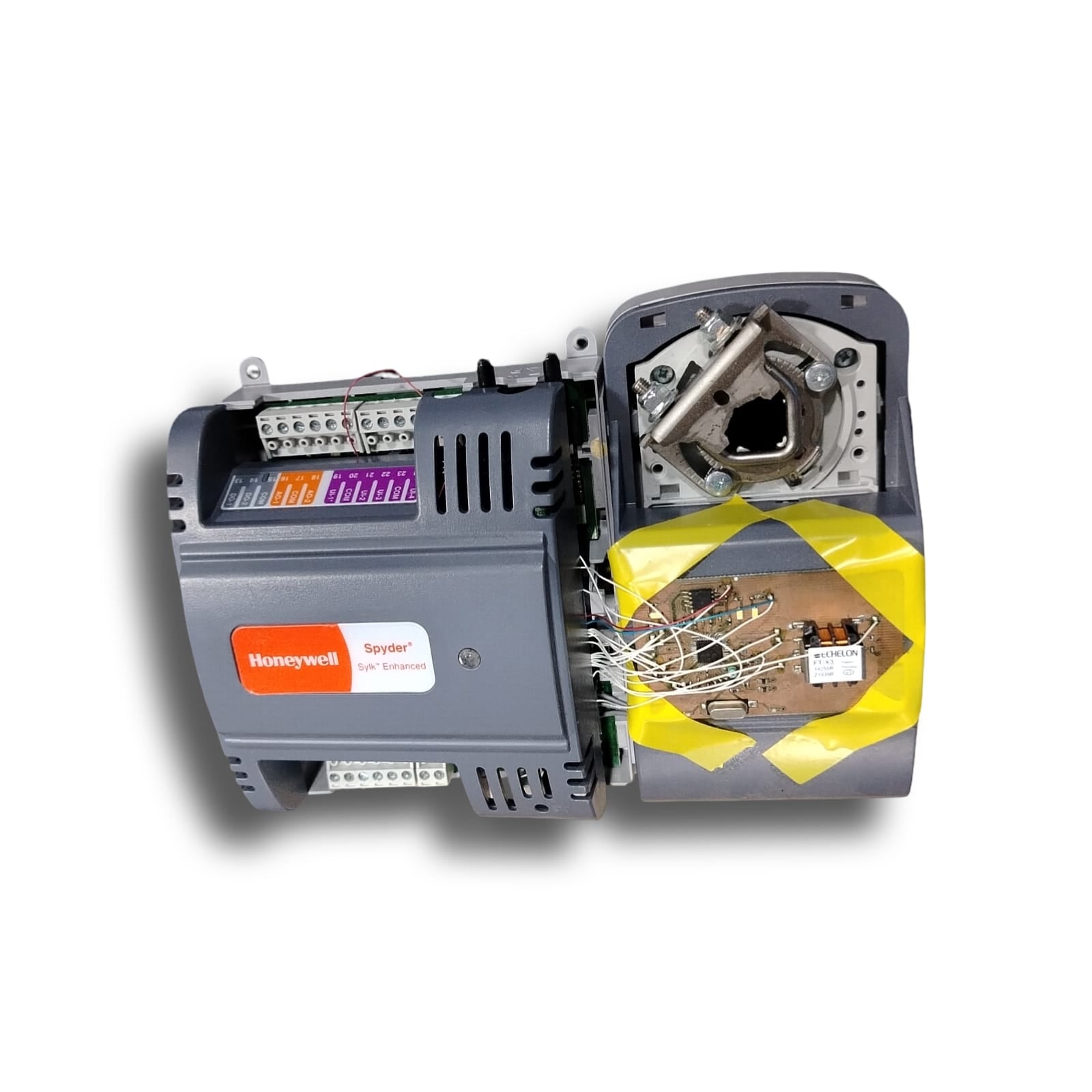

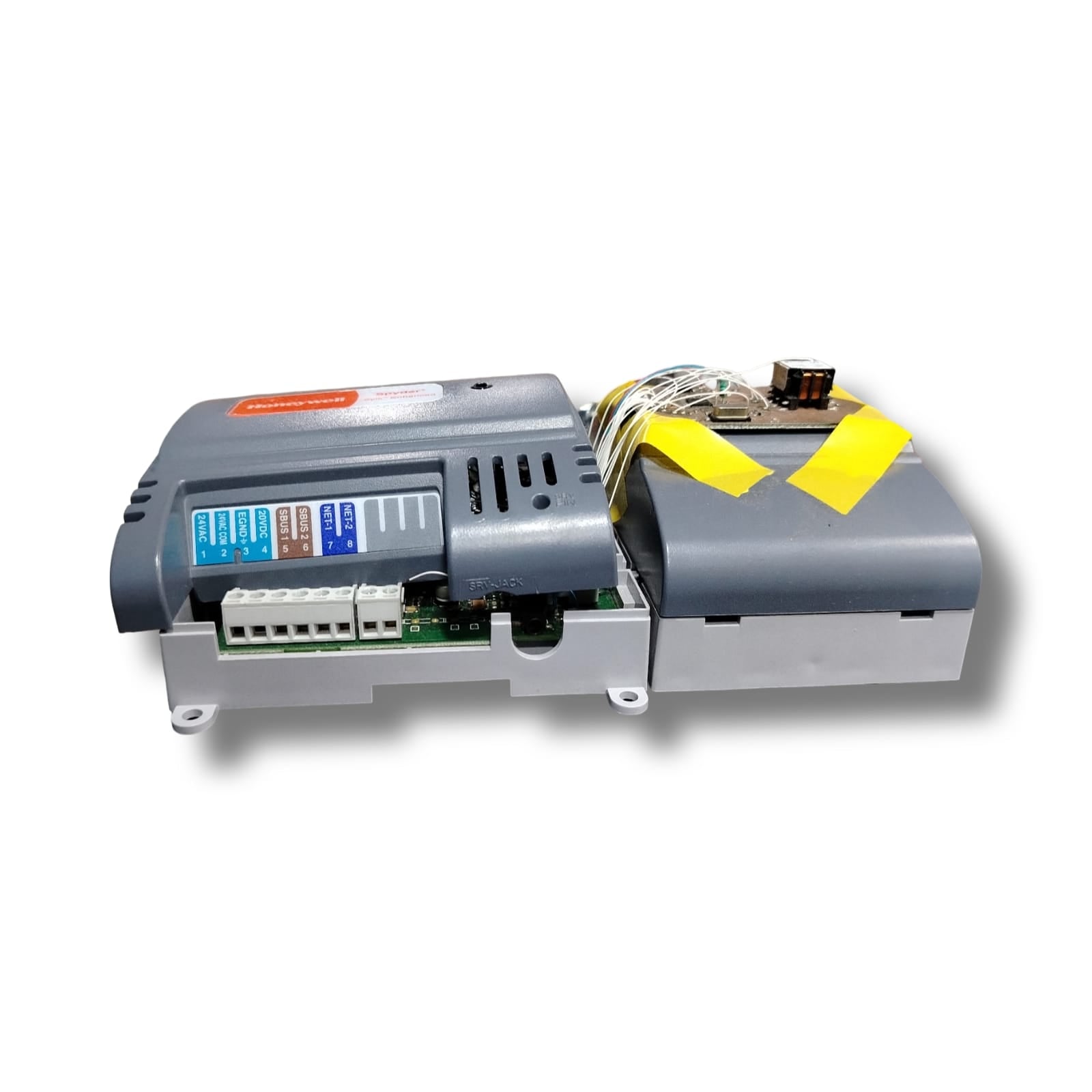

El controlador Honeywell Spyder PVL4022AS representa una solución robusta y descentralizada para la automatización de la climatización comercial e industrial. Al integrar en un solo chasis compacto el microprocesador programable, un actuador electromecánico de acoplamiento directo para la flecha de la compuerta, y un sensor de flujo de presión diferencial digital de alta resolución Microbridge, optimiza el espacio y reduce drásticamente los tiempos de instalación en campo.

Este equipo utiliza el protocolo nativo abierto BACnet MS/TP, lo que permite su integración directa y transparente a redes superiores de automatización (como sistemas BMS basados en plataformas Niagara Framework, Honeywell WEBs, Tridium o controladores maestros de terceros), asegurando un control milimétrico del confort térmico y la eficiencia energética de los edificios en la CDMX.

ESPECIFICACIONES TÉCNICAS

Tipo de componente: Controlador programable para VAV con actuador integrado (Programmable VAV Controller).

Modelo de catálogo / Número de parte: PVL4022AS (Gama original Honeywell Spyder BACnet Series).

Nomenclatura técnica descriptiva:

P: Programable (Totalmente configurable mediante software CARE o Niagara AX/N4).

V: Diseñado para cajas VAV (Volumen de Aire Variable).

L: Protocolo de comunicación física BACnet MS/TP (Línea de par trenzado serie a alta velocidad).

Actuador: Integrado de fábrica (Floating / Modulating).

Configuración de Entradas y Salidas (I/O Count):

4 Entradas Universales (UI): Configurables por software para lectura de sensores de temperatura pasivos (NTC 20k $\Omega$), sensores analógicos de 0-10 VCC, o contactos secos digitales para monitoreo de estado.

0 Entradas Digitales (DI): (Capacidad mapeada a través de las entradas universales).

2 Salidas Analógicas (AO): Salidas de voltaje de 0-10 VCC para el control proporcional de válvulas de recalentamiento (Reheat valves) o actuadores periféricos.

2 Salidas Digitales (DO): Salidas de relé de estado sólido (Triacs) a 24 VCA, ideales para el control de etapas de calefacción eléctrica de encendido/apagado o ventiladores (Fan-powered VAV boxes).

Sensor de Presión Diferencial Integrado: Sensor interno Microbridge de flujo de aire integrado en la tarjeta con puertos de conexión de manguera dobles (alta y baja presión), diseñado para calcular los pies cúbicos por minuto (CFM) reales que pasan por la caja VAV.

Especificaciones del Actuador Electromecánico:

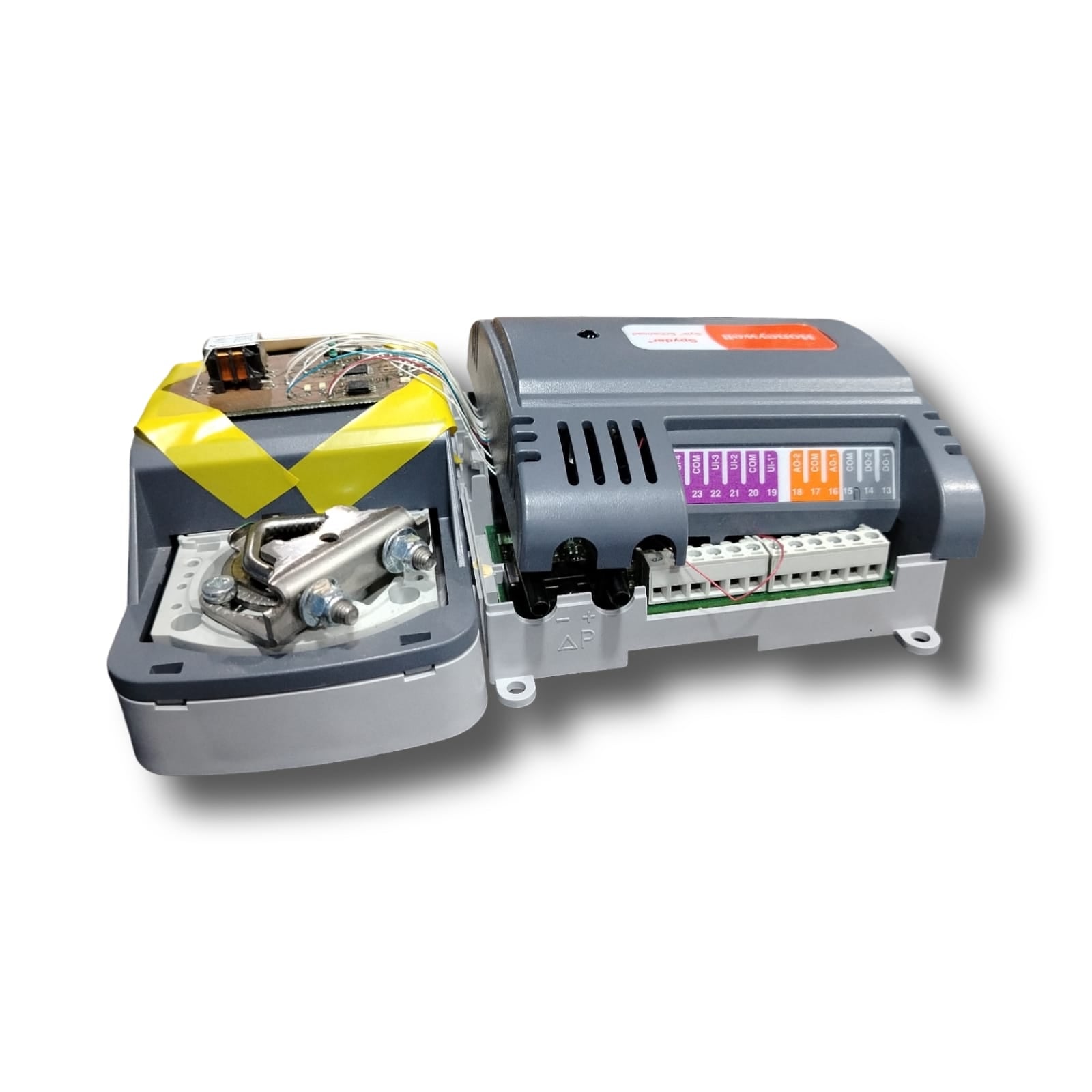

Acoplamiento directo de eje flotante mediante abrazadera de tuercas.

Torque nominal: 44 lb-in (5 Nm) para la apertura y cierre suave de la compuerta del ducto.

Ángulo de rotación: Desplazamiento de hasta $95^\circ$ mecánicos con tope ajustable.

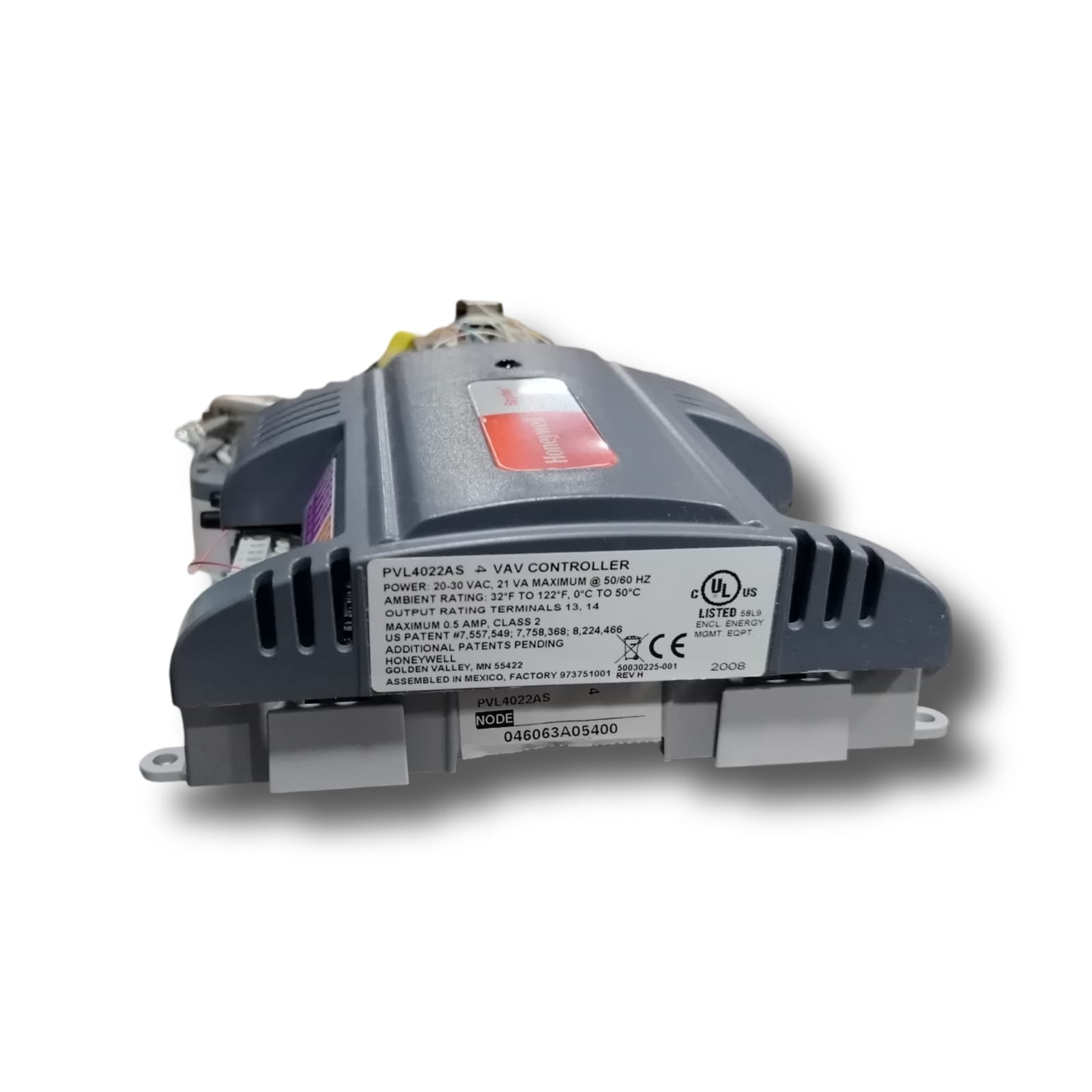

Alimentación Eléctrica del Sistema: 24 VCA ($\pm$20%) a 50/60 Hz, suministrados por  Transformador de Clase 2 industrial.

Interfaz de Comunicación de Red: Red BACnet MS/TP con velocidades de transmisión seleccionables mediante software (hasta 76.8 Kbps). Direccionamiento físico mediante selectores rotativos integrados en la cubierta del chasis.

ESPECIFICACIONES DE CONDICIÓN DEL EQUIPO

Condición: Usada y Probada (Surplus Industrial Recuperado — Laboratorio Verificado). Este controlador Honeywell Spyder fue retirado de manera limpia y profesional de un sistema de automatización centralizado BMS de un corporativo en proceso de remodelación tecnológica.

Pruebas de laboratorio: La pieza ha sido sometida a un riguroso proceso de soplado, limpieza dieléctrica e inspección funcional en nuestro banco de pruebas BMS. Nuestro departamento de ingeniería validó la comunicación digital limpia en el bus BACnet MS/TP, la lectura correcta del sensor de presión diferencial interno mediante simulación de flujo, el correcto accionamiento del motor del actuador integrado (revisión de engranes mecánicos sin saltos ni fracturas) y la respuesta de conmutación de todas las entradas y salidas analógicas/digitales, respondiendo al 100% de su capacidad operativa de diseño.

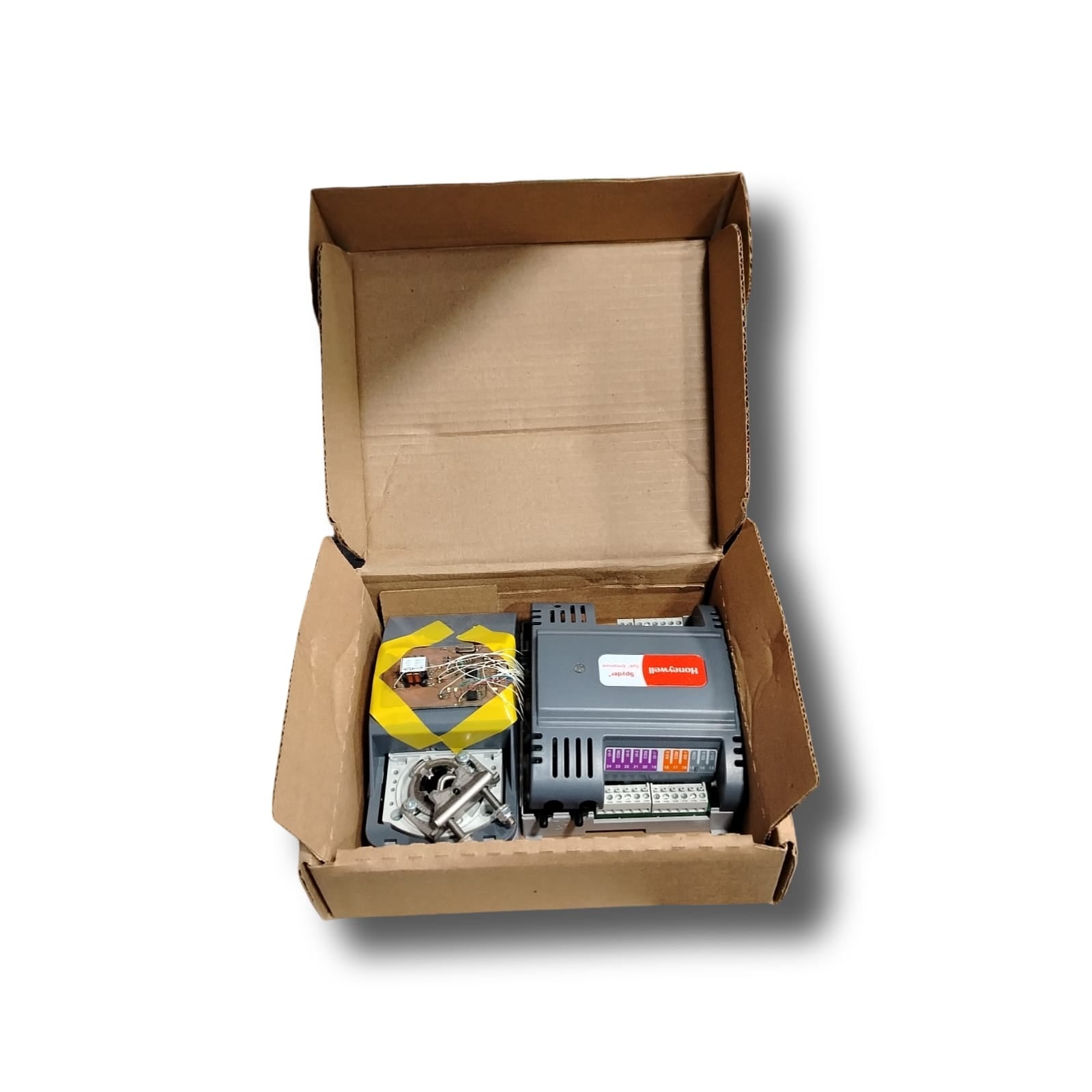

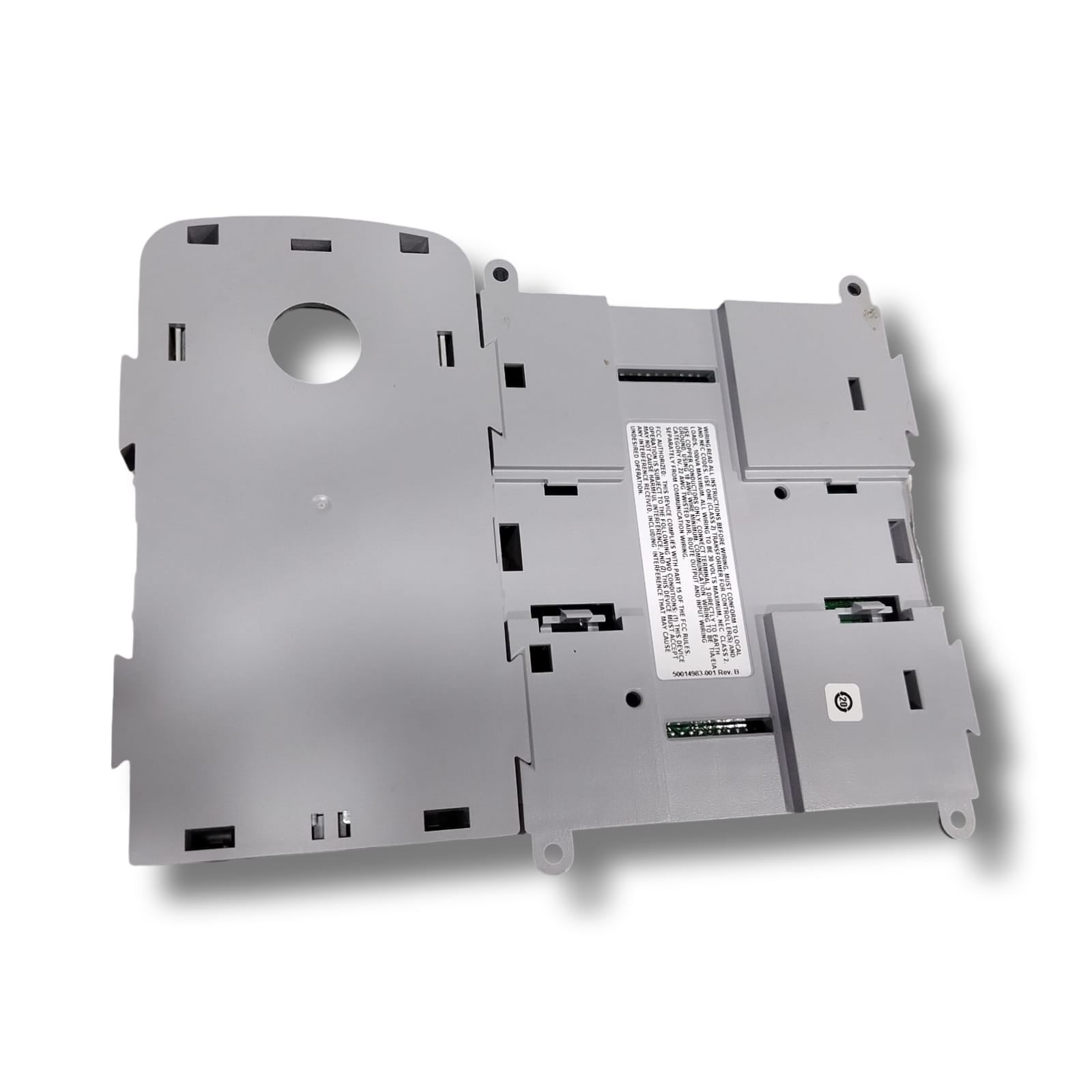

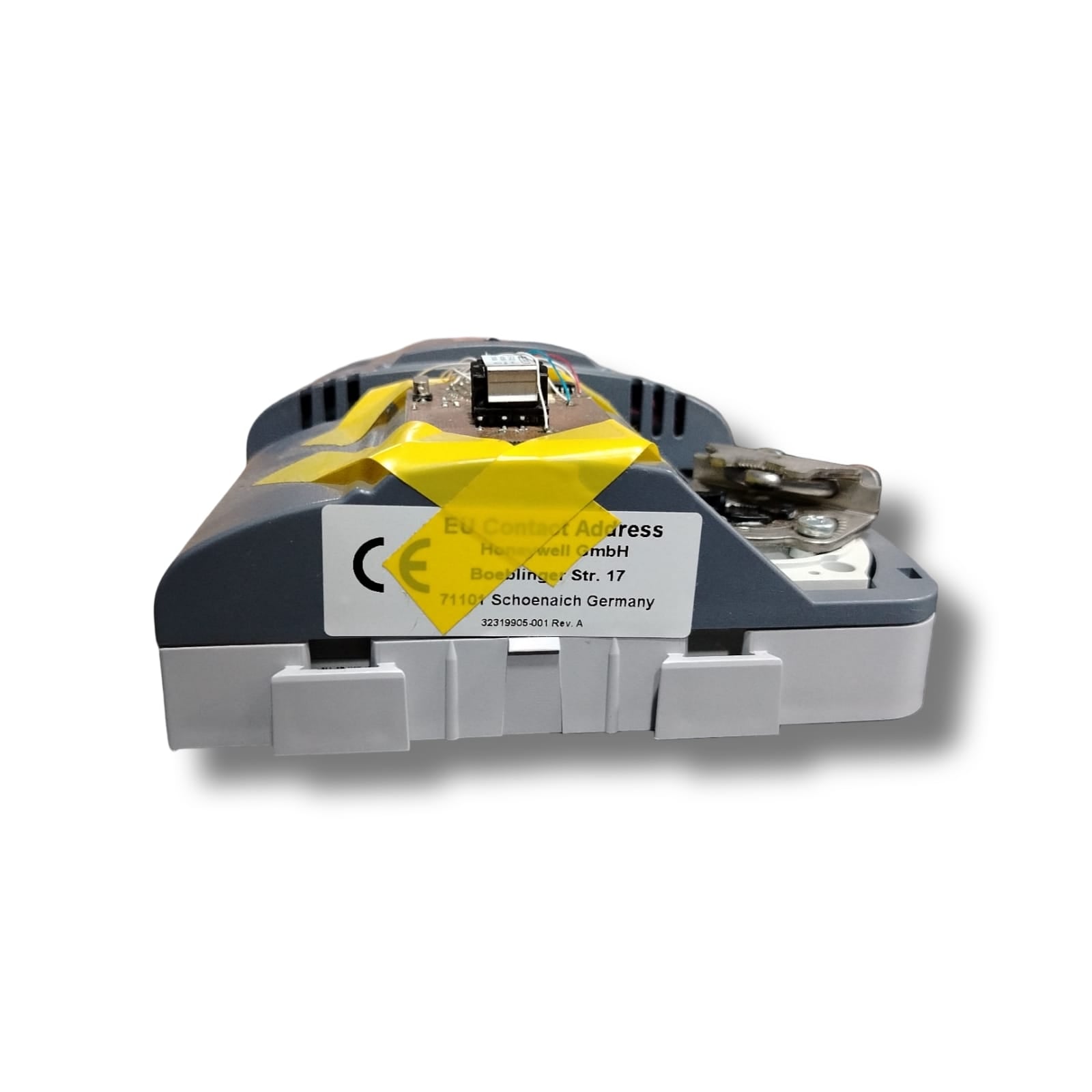

Detalles estéticos: Al ser un componente de surplus usado, el chasis plástico externo y la abrazadera del eje pueden presentar marcas leves de sujeción, restos de etiquetas de zonificación anterior o marcas superficiales que no afectan en absoluto su hermeticidad ni su desempeño en campo. No incluye empaque original de fábrica, mangueras neumáticas ni resistencias adicionales de terminación de red.

DISPONIBILIDAD Y LOGÍSTICA

Stock: Disponible en nuestro almacén central para atención en CDMX y zonas cercanas a esta.

Logística local: Coordinamos despachos express inmediatos para recolecciones locales en nuestras instalaciones o entregas programadas el mismo día en los principales corredores corporativos, hoteleros y comerciales del Valle de México (Santa Fe, Polanco, Reforma, Insurgentes, Interlomas, Vallejo, Tlalnepantla, Naucalpan, etc.). Realizamos envíos rápidos asegurados a toda la república mexicana bajo rigurosos esquemas de empaque industrial reforzado con protección antichoque.

GARANTÍA Y FACTURACIÓN

Garantía: 6 meses de garantía comercial. En Wolf Automation respaldamos este controlador de climatización inteligente Honeywell PVL4022AS con una póliza de garantía por escrito contra fallas en el motor del actuador, pérdidas de comunicación BACnet, o errores de calibración en el sensor de presión integrado, asegurando la óptima operación de tus lazos de confort térmico HVAC.

Facturación: Emisión inmediata de facturas deducibles (CFDI v4.0) de total conformidad con las normativas fiscales vigentes del SAT. Contamos con opciones de crédito comercial para contratistas de aire acondicionado (HVAC), integradores de sistemas BMS y departamentos de mantenimiento de edificios comerciales con cuenta activa.

¿El controlador de la caja VAV de una de tus zonas de oficinas falló, tienes problemas de temperatura en el piso de un corporativo y requieres un reemplazo original de la serie Spyder de Honeywell verificado en laboratorio sin pagar los altos costos ni esperar los meses de importación de fábrica? Nosotros tenemos la solución.

📍 Wolf Automation — CDMX 🌐 wolfautomation.mx 📧 contacto@wolfautomation.mx
