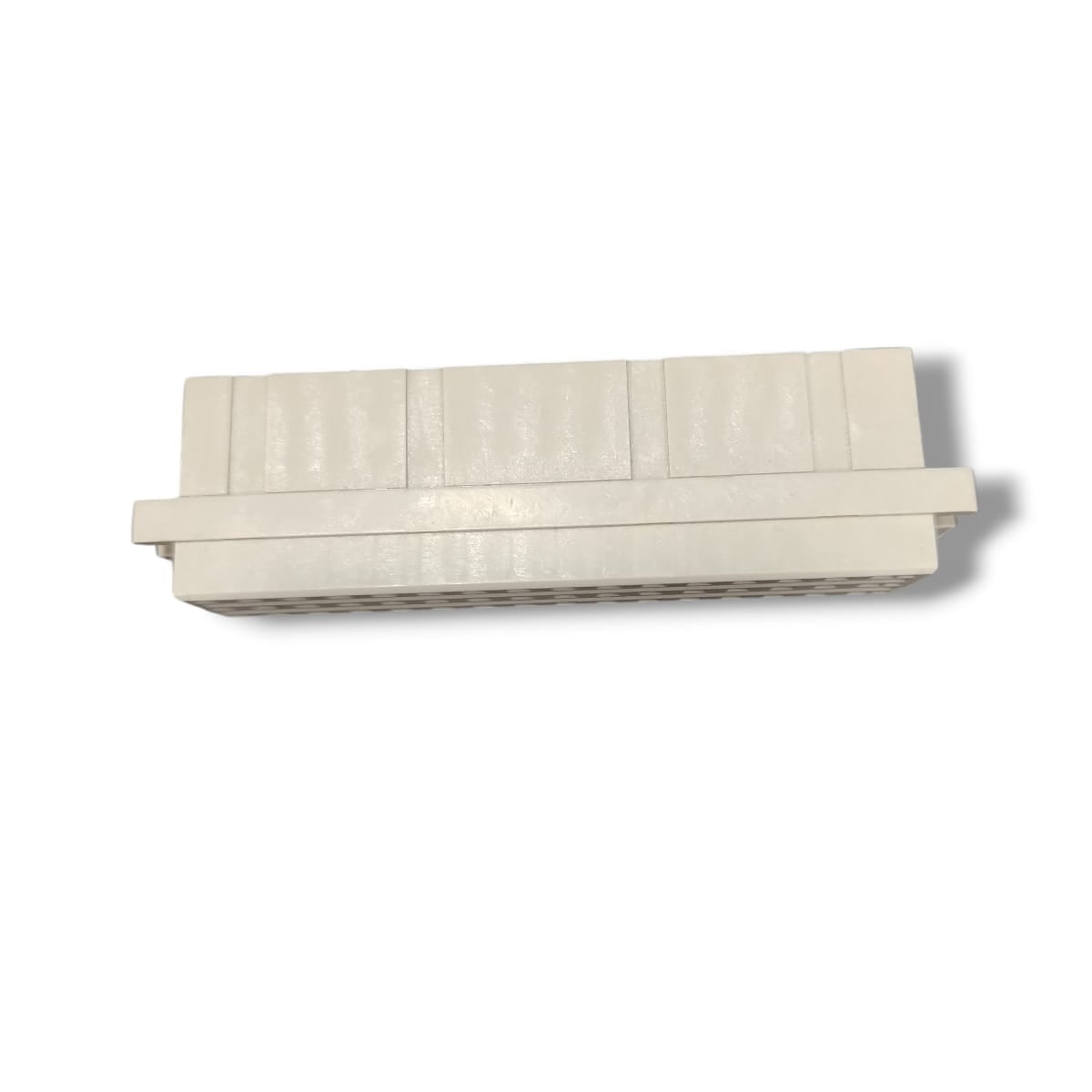

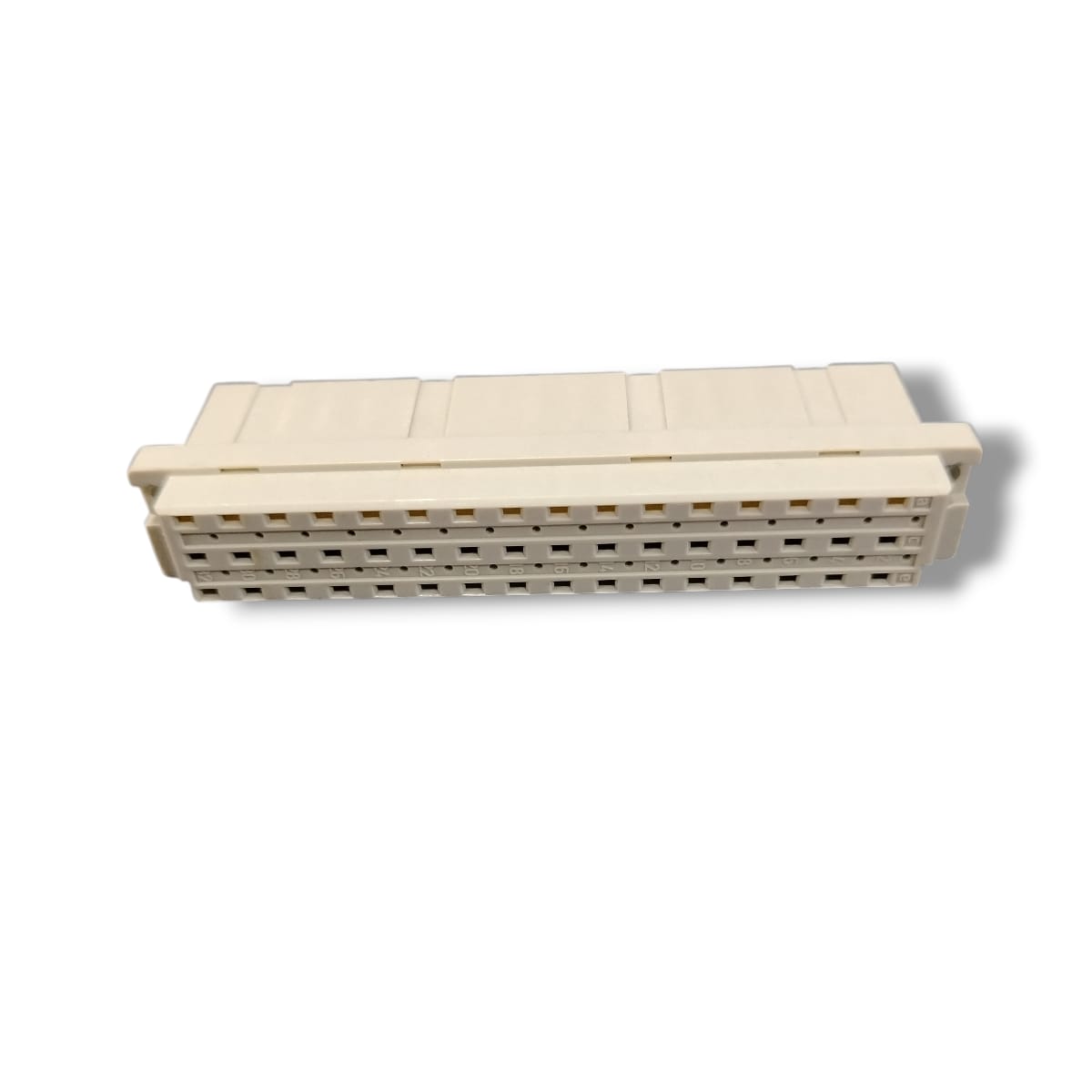

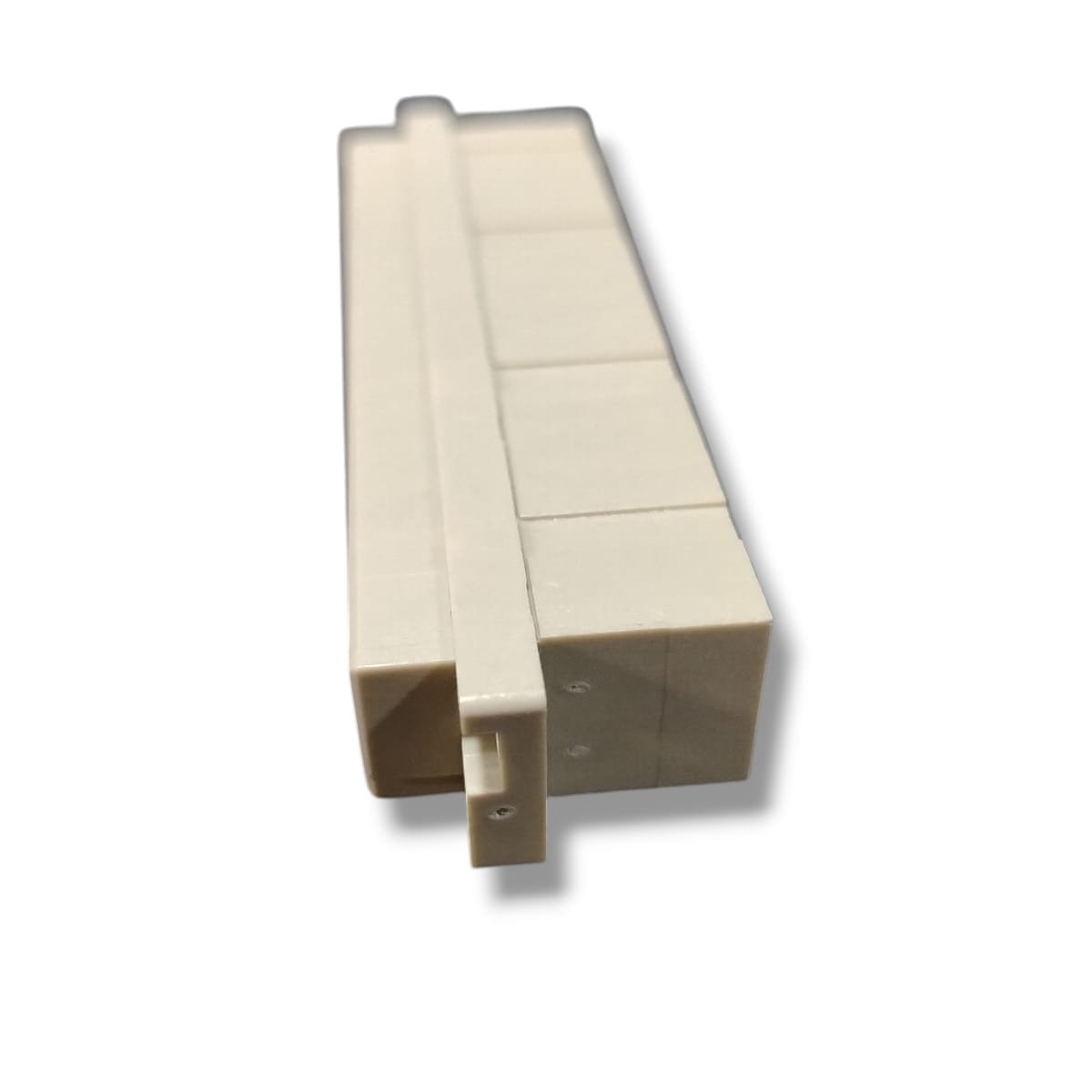

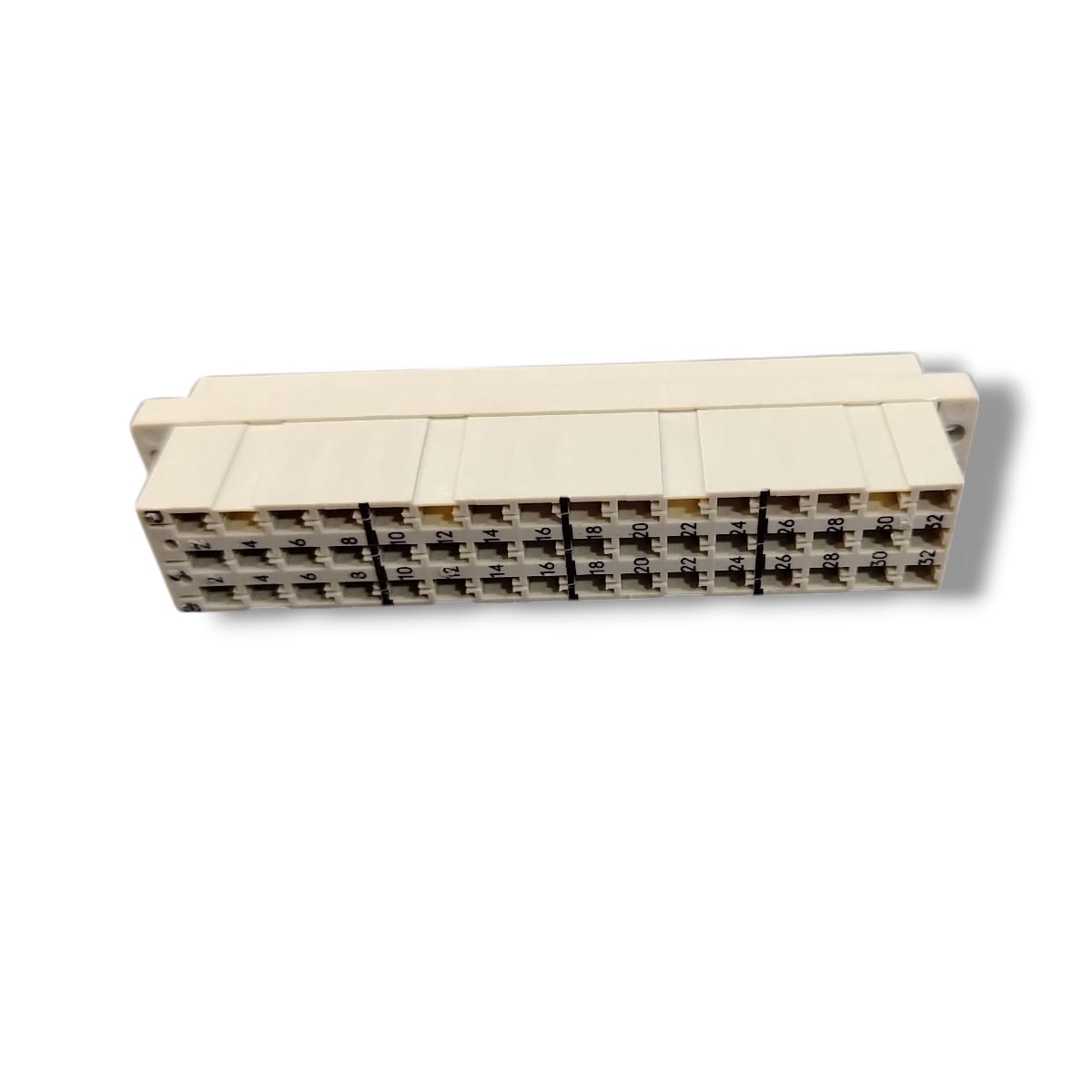

HARTING 0906 248 3201 CONECTOR DIN

HARTING 0906 248 3201 CONECTOR DIN

Distribución de filas: 3 filas (z + b + d).

Tipo de contacto: Hembra (receptáculo).

Pasos del módulo: 5.08 mm (también puede tener 3.81 mm según el lado de terminación).

Orientación: Recto (alineado verticalmente con respecto al plano).

Cuerpo / Aislante: Termoplástico reforzado con fibra de vidrio, color gris pebble (RAL 7032).

Flamabilidad del material: UL 94 V-0.

Corriente nominal: típicamente hasta alrededor de ~6 A por contacto (valor típico según fuentes de producto).

Resistencia de aislamiento: > 10¹² Ω.

Resistencia de contacto: ≤ 15 mΩ.

Distancia de aislamiento: ≥ 1.6 mm.

Temperatura límite de funcionamiento: de -55 °C a +125 °C.

Tensión de prueba:

Contacto-contacto ≈ 1.55 kV r.m.s.

Contacto-tierra ≈ 2.5 kV r.m.s.

Nivel de aislamiento: Grupo IIIa (CTI entre 175 y <400).

No está diseñado para acoplamiento bajo carga (“hot plugging”).

Material de contactos: Aleación de cobre (conductores).

Recubrimiento de contactos: Oro sobre níquel (para buena conductividad y resistencia a corrosión).

Policromía: Carcasa de termoplástico con relleno de fibra. Ciclos de acoplamiento garantizados: Hasta 400 acoples típicos.

Estándares: Conforme a DIN 41612 e IEC 60603-2.

Cumplimiento ambiental: RoHS y libre de sustancias SVHC según REACH.

Clasificación UL/CSA: Cumple UL 1977 y CSA-C22.2 No. 182.3.

EQUIPO NUEVO
