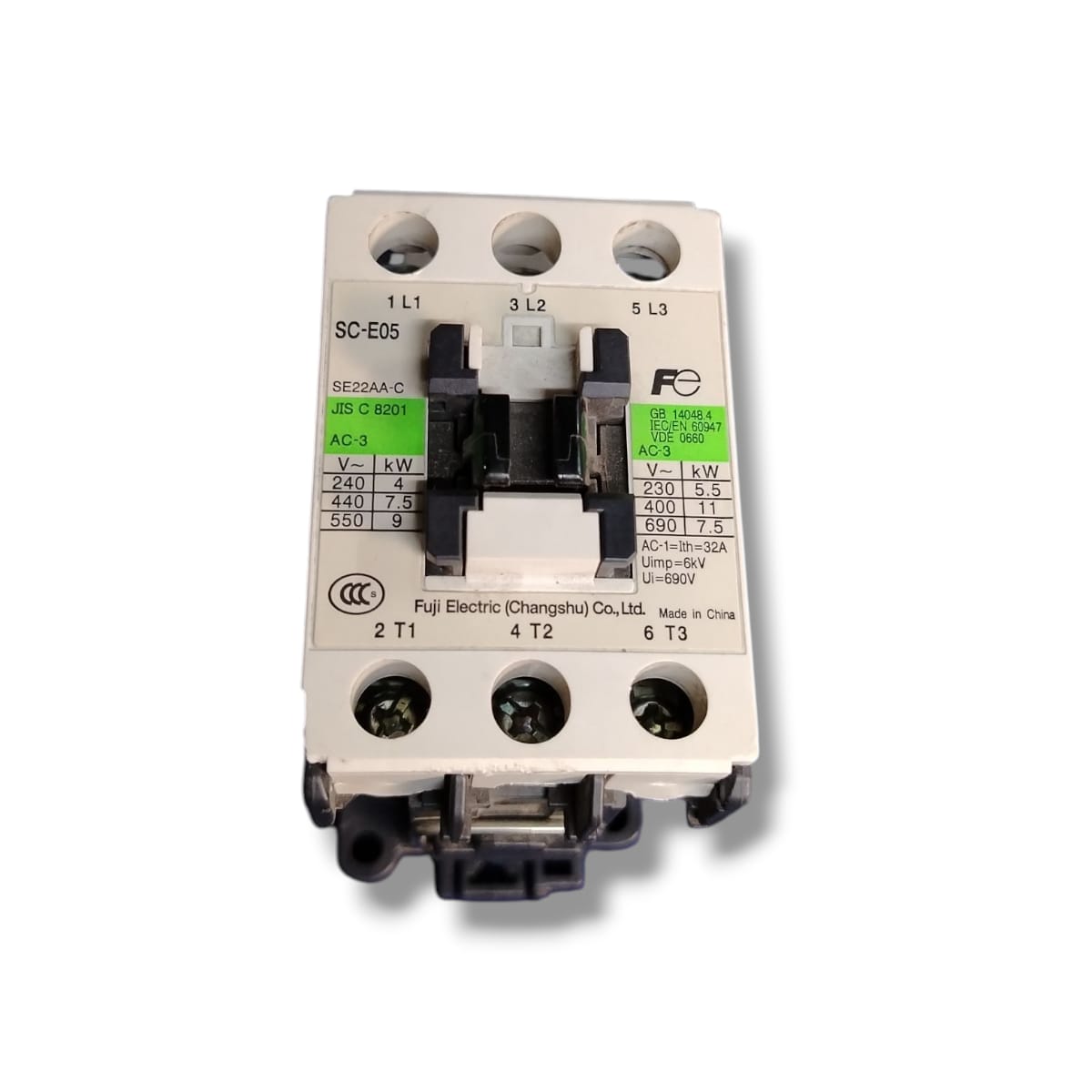

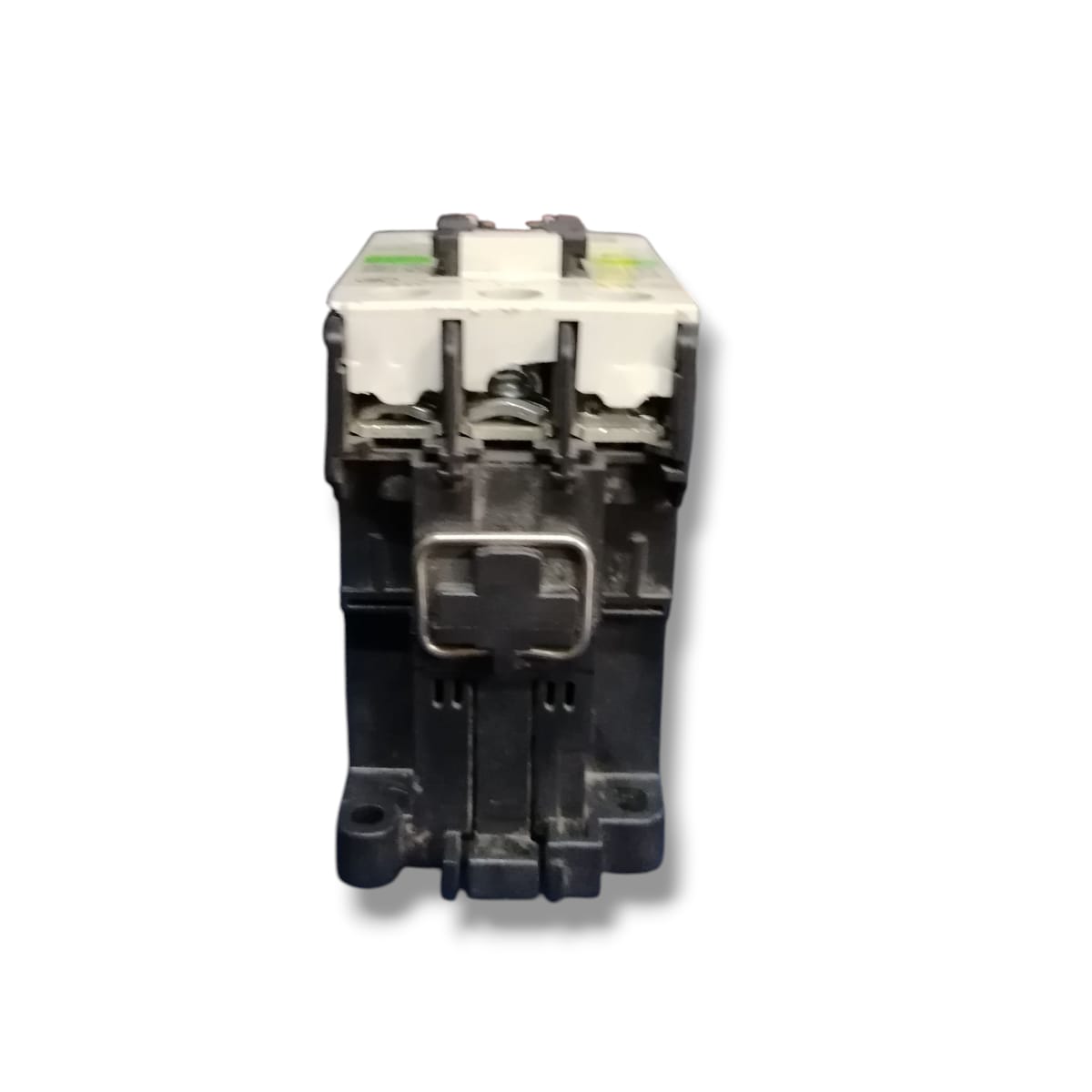

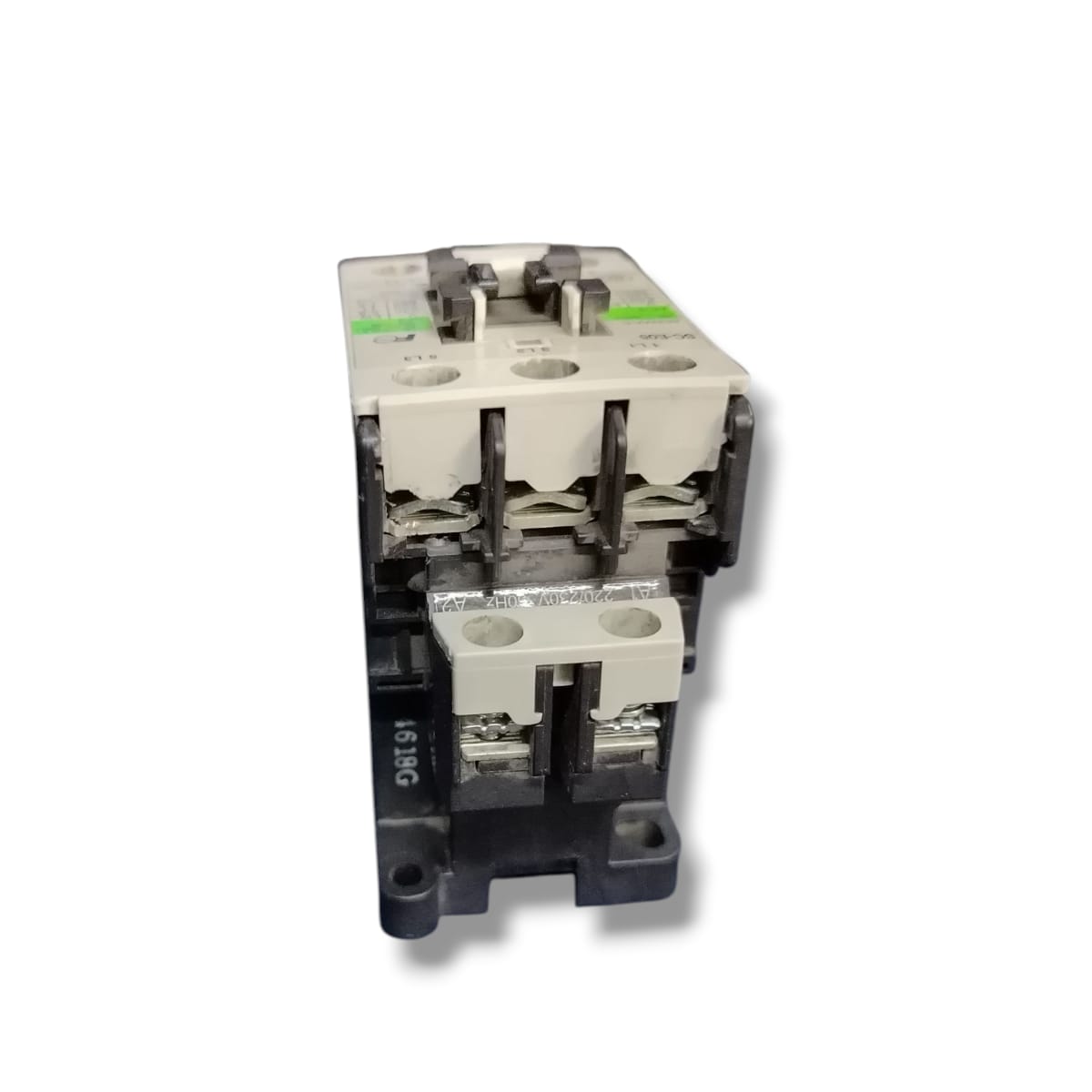

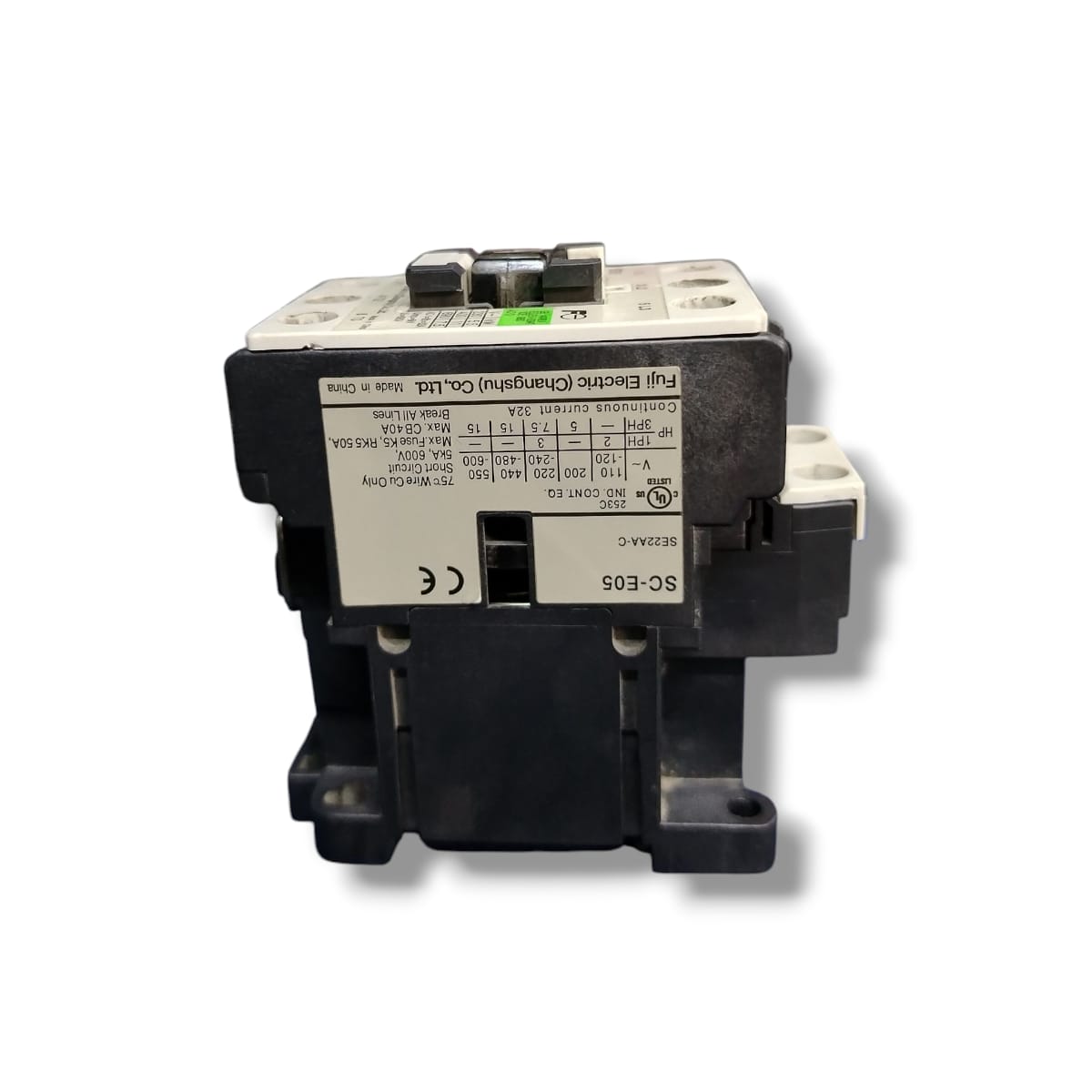

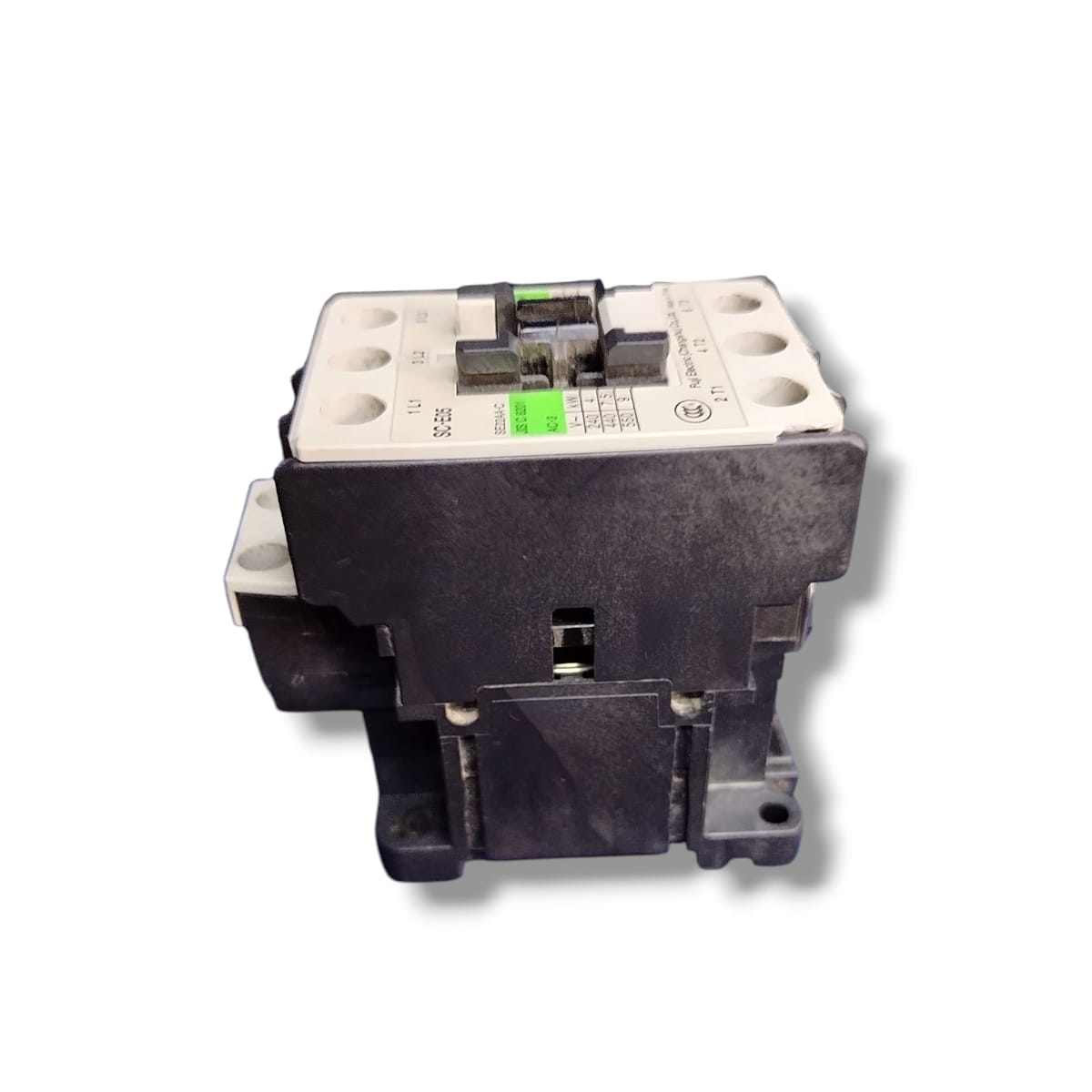

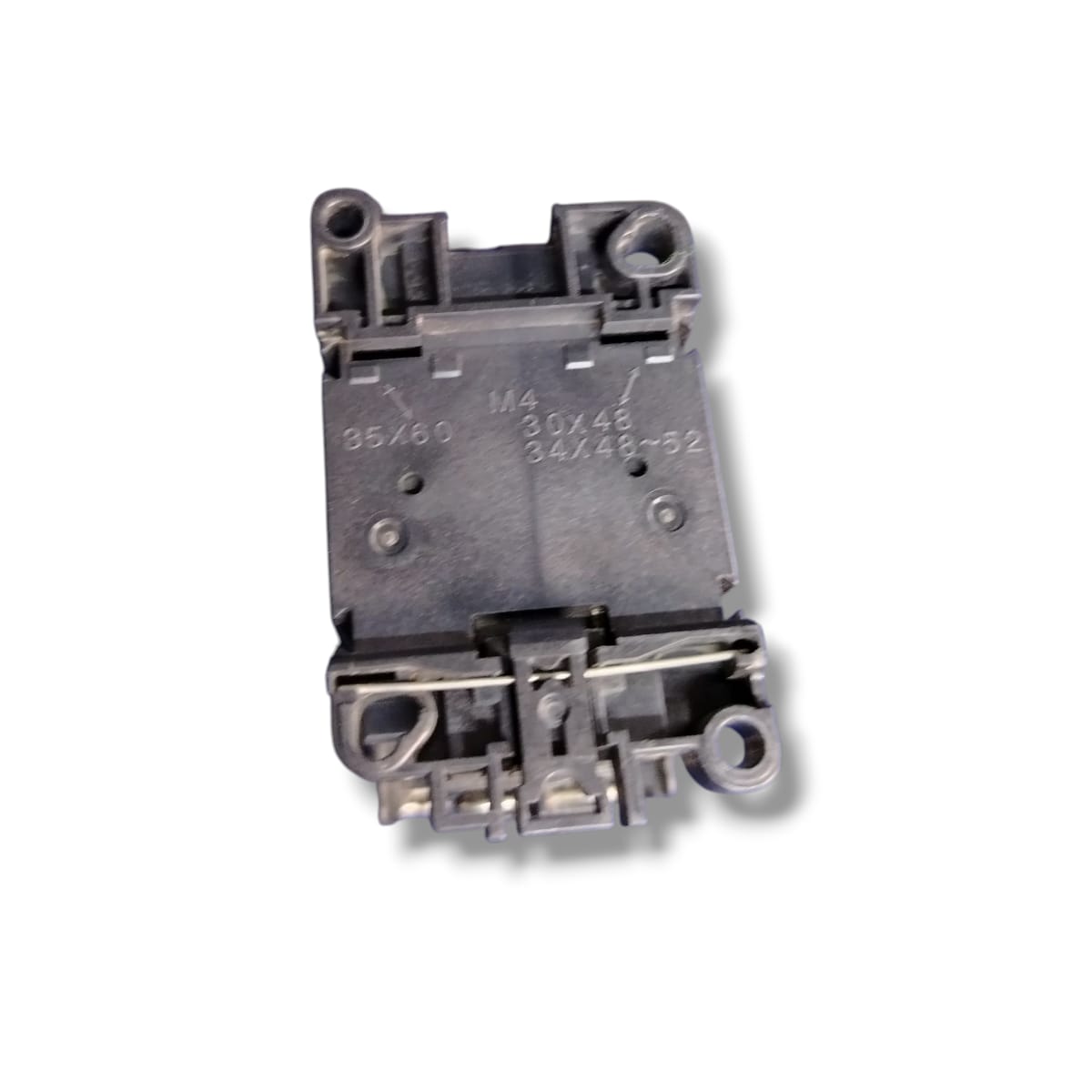

FUJI ELECTRIC SC-E05 CONTACTOR

FUJI ELECTRIC SC-E05 CONTACTOR

Características generales

Serie: SC-E, contactores magnéticos estándar de Fuji Electric. Los modelos desde SC-E5 hasta SC-E7 incorporan tecnología SUPER MAGNET, diseñada para alta confiabilidad operativa (entrada AC/DC, operación DC)

Normas y certificaciones:

Cumple con IEC 60947-4-1, EN 60947-4-1, VDE 0660.

También bajo estándares UL 508, CSA C22.2 y JIS C 8201-4-1

Compacto:

SC-E02 a E05: solo 43 mm de ancho, lo que reduce el espacio de montaje significativamente

Seguridad:

Terminales con protección contra contacto accidental (normativa IP20 / VDE 0106 parte 100)

Configuración de orden de referencia:

El sufijo “G” indica operación en corriente continua (DC), mientras que vacío o con otros sufijos pueden indicar AC o configuraciones distintas

Corriente nominal: 25 A (3 polos, contactos de potencia normalmente abiertos) Tensión nominal máxima: hasta 690 V

Potencia del motor (AC-3):

5 HP (~3,7 kW) a 200 V

7,5 HP (~5,5 kW) a 220–240 V

15 HP (~11 kW) a 440–480 V y 550–600 V

Voltaje de la bobina:

Modelos comunes incluyen 110 VAC, 220 VAC, 24 VAC, o bien 24 VDC en variantes tipo “G”

Polos: 3 polos de potencia (3P), no inversor (no reversing). El modelo SC-E05/G-24VDC, por ejemplo, es de 32 A, 3 polos, con bobina de 24 VDC

Peso aproximado: ~0,45 kg (1 lb)

EQUIPO USADO FUNCIONANDO
