FUJI ELECTRIC AR22PR-2 SELECTOR MECANICO

FUJI ELECTRIC AR22PR-2 SELECTOR MECANICO

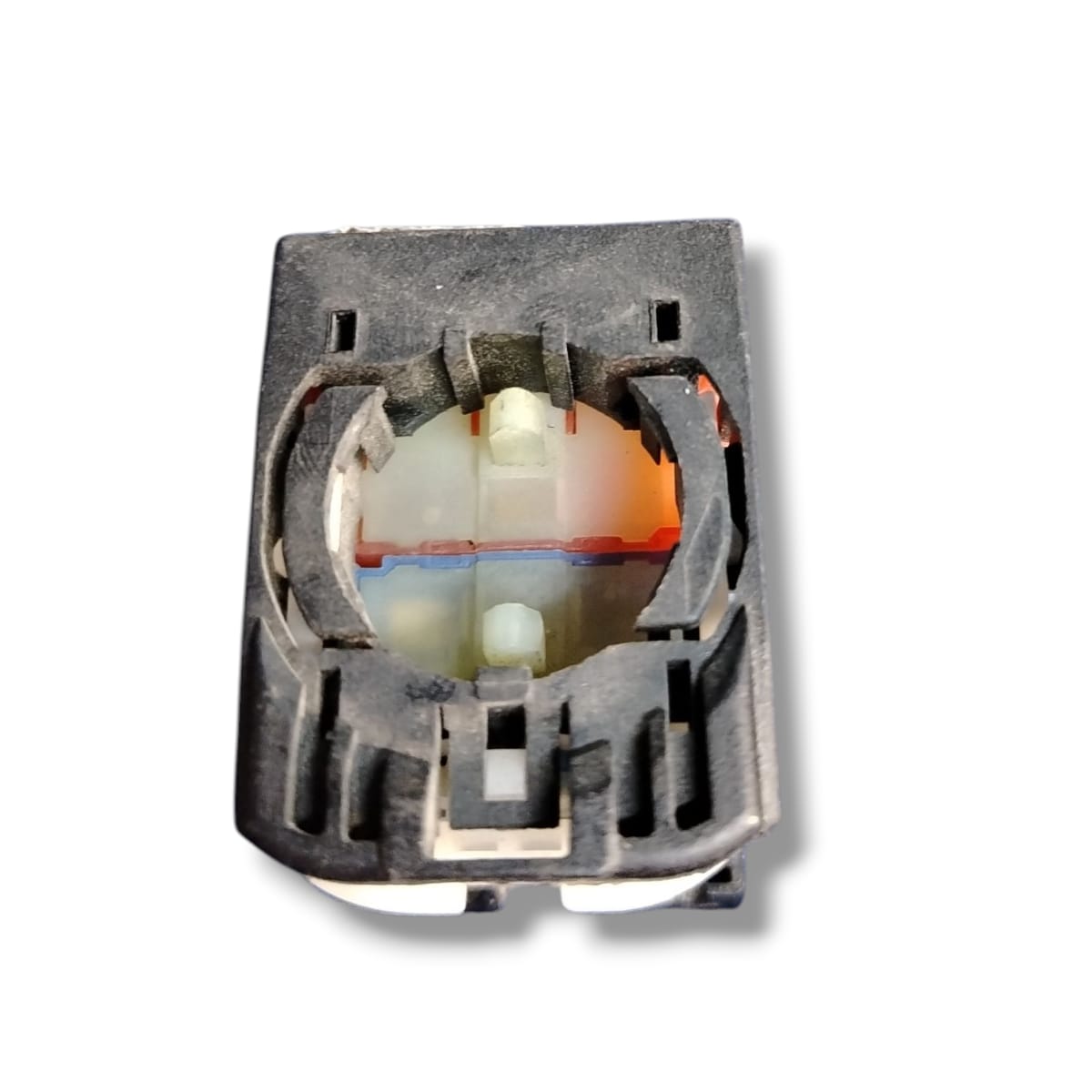

es un selector mecánico tipo “maintained” (se mantiene la posición hasta que se cambie manualmente) perteneciente a la serie AR22 / DR22 de dispositivos de mando (Pushbuttons, Selector Switches, Pilot Lights, etc.). Está diseñado para montaje en paneles frontales industriales con orificios de 22,3 mm de diámetro estándar, con posibilidad de adaptarse también a paneles con cortes de 25,5 mm, gracias a una tuerca de fijación escalonada.

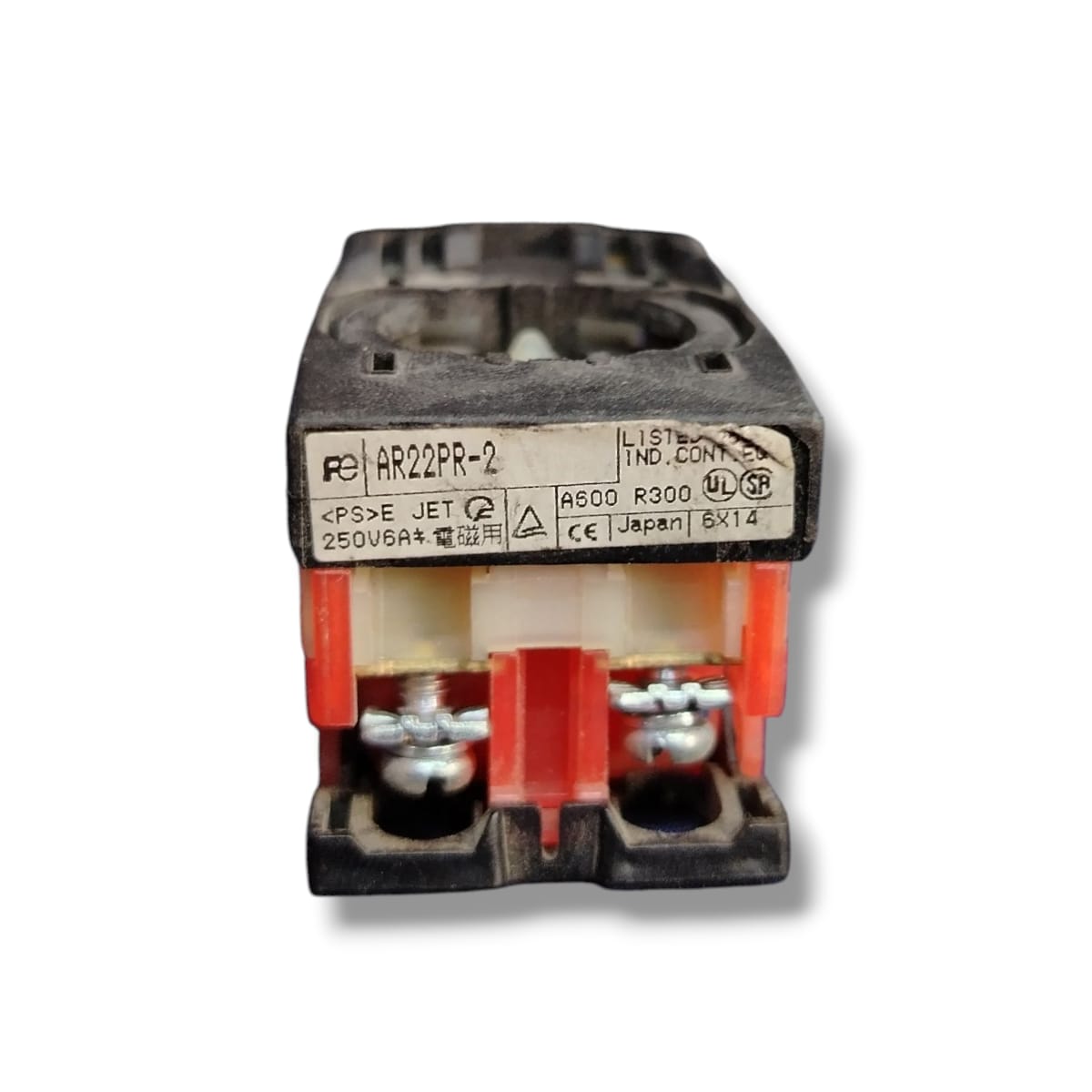

Soporta corrientes (térmicas continuas) de hasta 10 A, con tensión asignada nominal de 600 V en ciertas versiones (“Ui 600V”). Hay variantes de tensión menores, por ejemplo 250 V, 6 A. Los contactos pueden ser normales abiertos (NO) dependiendo de cómo se configure la unidad.

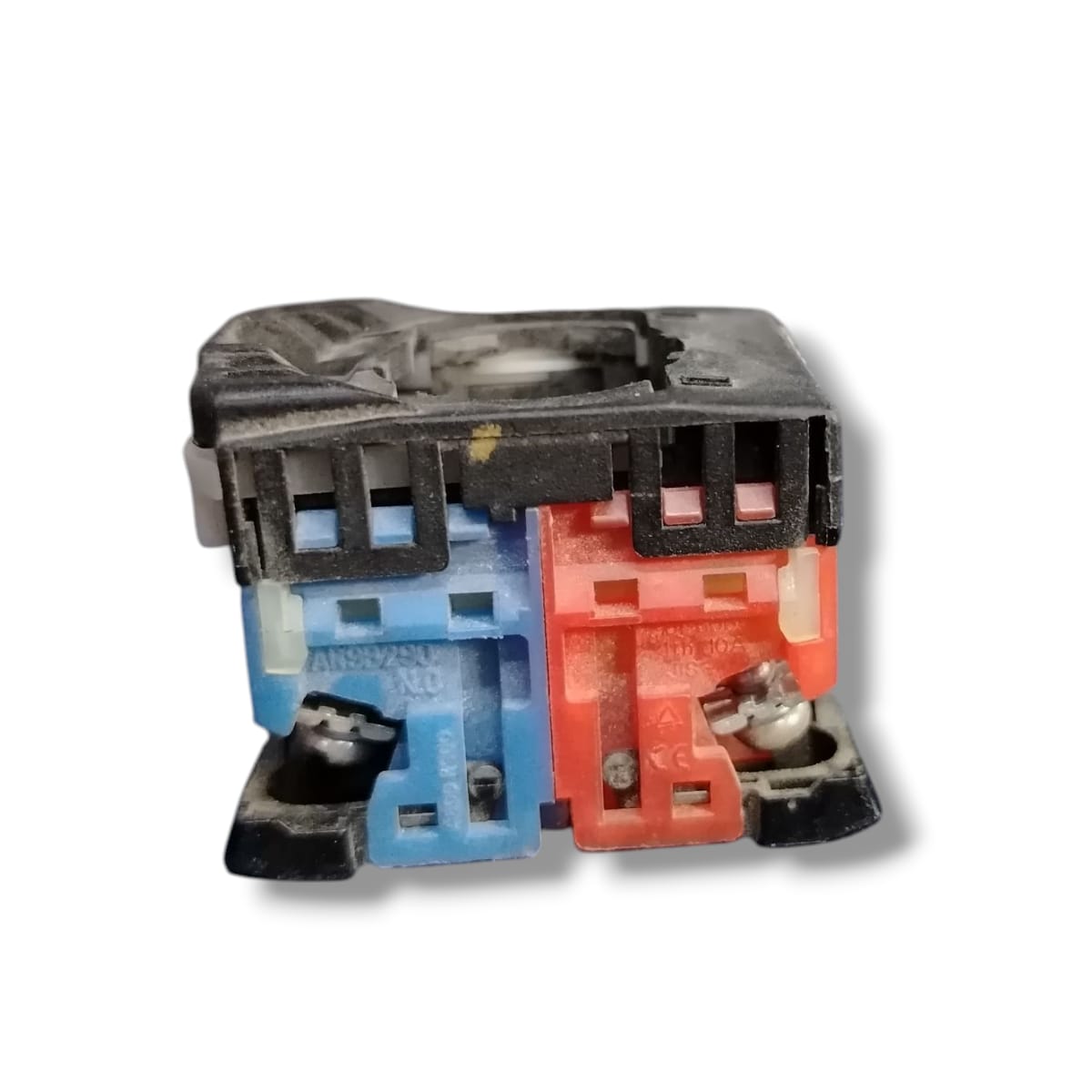

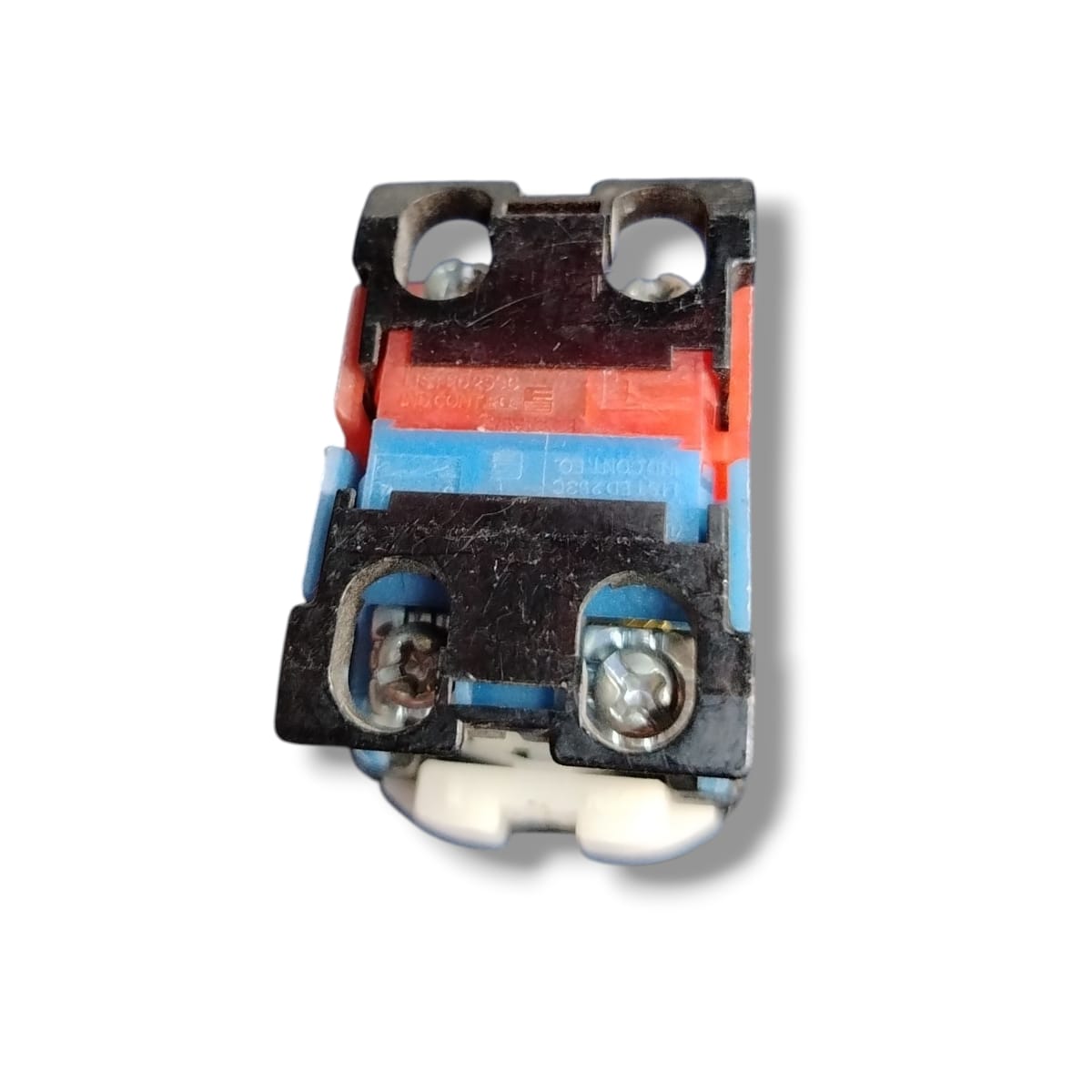

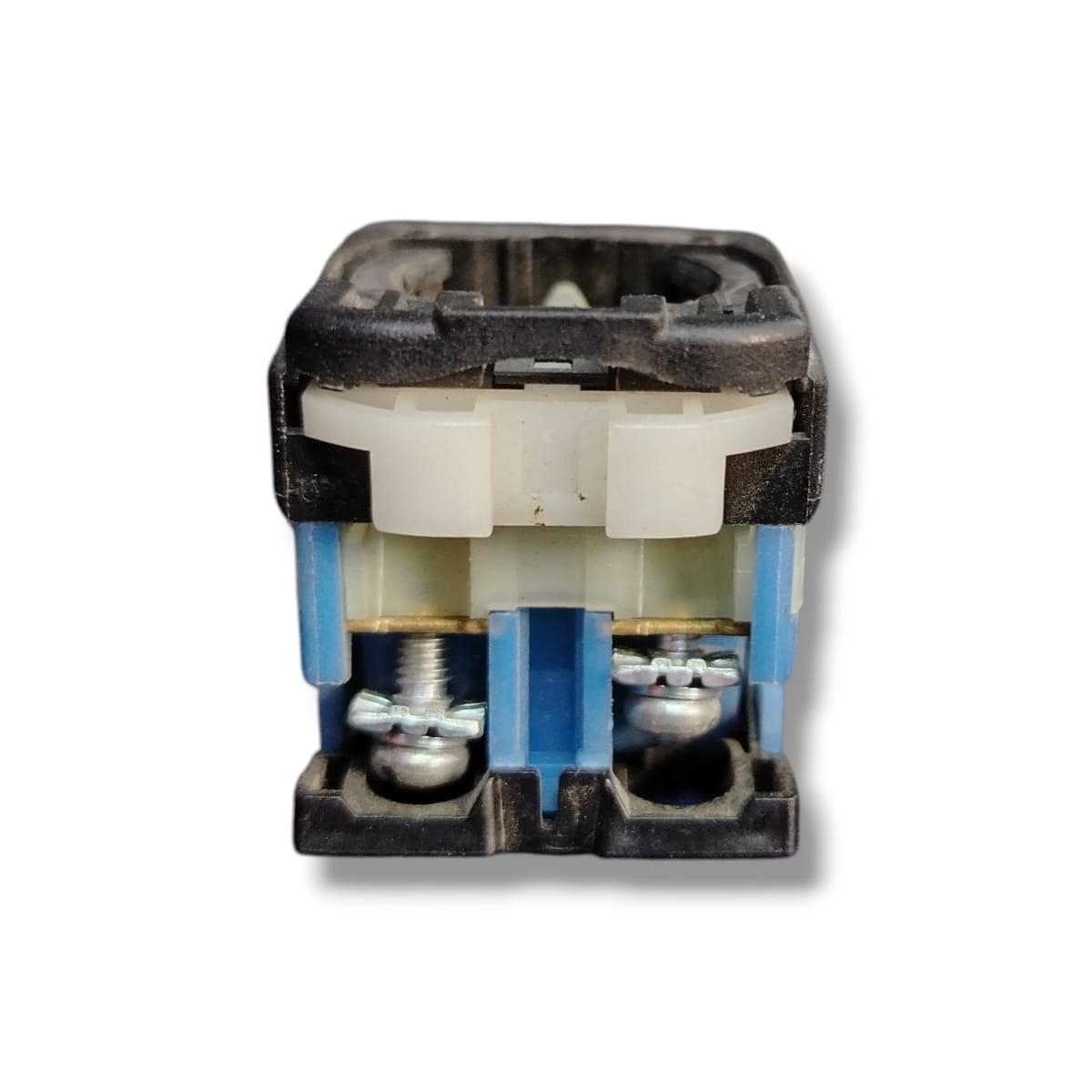

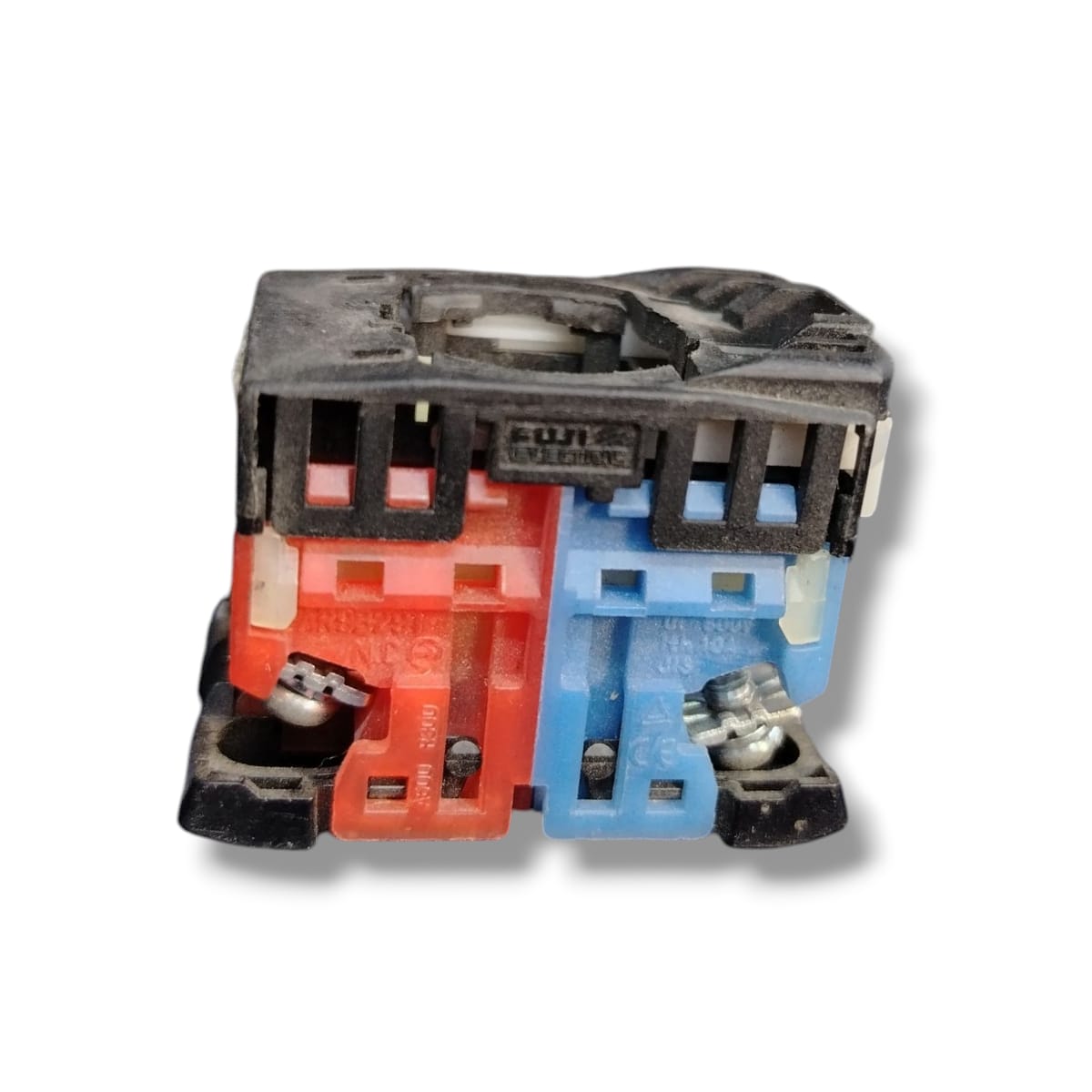

Se fabrica con carcasa resistente, con cuerpo operatorio (perilla, mando) sólido, y la construcción permite acoplar o reemplazar los bloques de contacto sin necesidad de herramientas complejas, usando un mecanismo con brazo liberador (“release arm”). También presenta buena estanqueidad (IP65) para el operador, lo que le da protección frente al polvo y chorros de agua suaves.

La resistencia de aislamiento es alta, típica de estos dispositivos (por ejemplo ≥ 100 MΩ con 500 VDC durante las pruebas de aislamiento). La rigidez dieléctrica (capacidad de soportar tensiones entre partes aisladas) es también adecuada: los contactos aislados y la estructura interna están pensados para soportar tensiones de prueba sin ruptura.

El montaje mecánico requiere que la profundidad detrás del panel se considere, pues aunque es relativamente compacto, los bloques de contacto, perilla y conexiones ocupan espacio. También el diámetro y grosor del panel son importantes: se recomienda apretar la tuerca de fijación con un par de entre 1 a 1.5 N·m para asegurar buen montaje.

El contacto eléctrico está diseñado para soportar cargas resistivas en AC y DC, respetando los valores de corriente indicados. También cumple normas de seguridad y compatibilidad como UL, CSA, EN/IEC pertinentes para dispositivos de control.

EQUIPO USADO FUNCIONANDO
