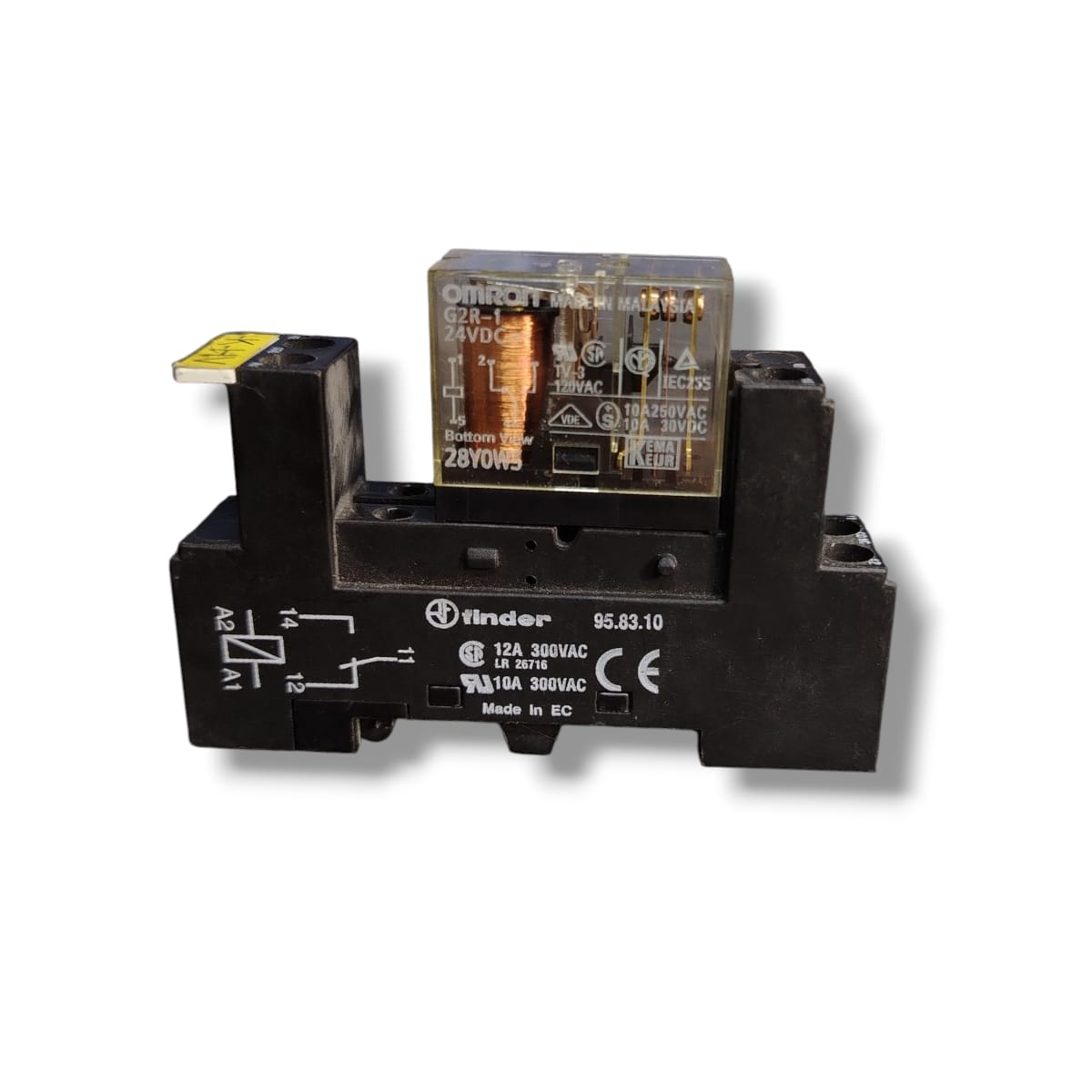

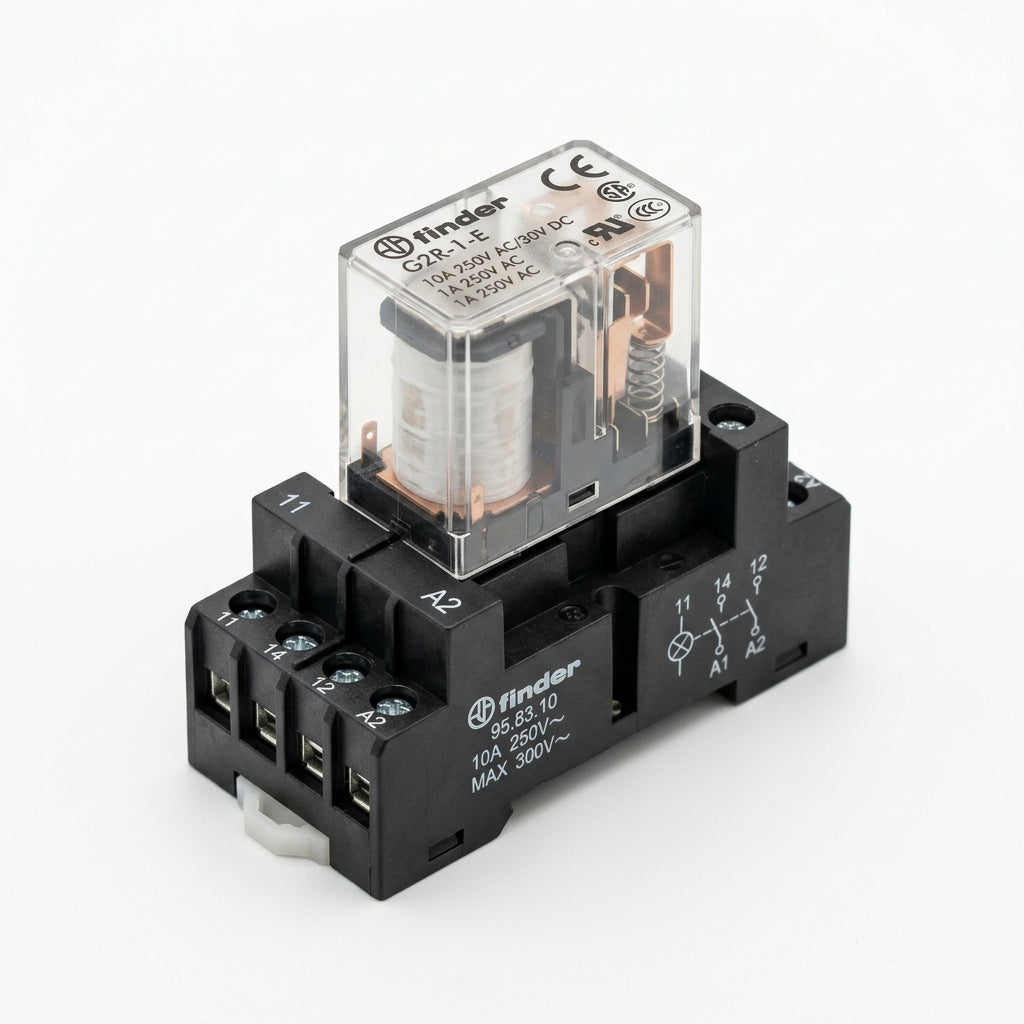

FINDER 95.83.10+G2R-1 RELEVADOR

FINDER 95.83.10+G2R-1 RELEVADOR

RELÉ G2R-1

Es un relé de propósito general (power PCB relay) de 1 polo, con contactos SPDT (un contacto normalmente abierto y uno normalmente cerrado).

Disponible en versiones semisealed (semi-sellado) y completamente selladas, así como versiones de alta capacidad, alta sensibilidad, con LED, con diodo de supresión, etc

Su diseño incluye buena rigidez dieléctrica — resistencia entre bobina y contacto de 10 000 V mínimo para versiones estándar.

Tensión de bobina: puede ser AC o DC según versión (por ejemplo 12 VDC, 24 VDC, 48 VDC, también versiones AC)

Corriente nominal de contacto: hasta 10 A para cargas resistivas en AC. Voltaje máximo de conmutación: puede operar hasta ~ 250 VAC para carga resistiva, y también ciertas versiones permiten conmutar hasta ~ 125 V DC.

Tiempos de operación: típicamente ~15 ms para activar (set) y ~5 ms para desactivar (release) en versiones DC, aunque los tiempos exactos dependen del modelo específico de bobina.

Voltaje de operación mínimo / liberación: se define un “must operate voltage” (por ejemplo ~ 70 % de la tensión nominal) y un “must release voltage” (por ejemplo ~ 30 %)

Consumo de potencia: alrededor de 0.7 a 1 VA (aproximadamente) en versiones AC o alrededor de decenas de mW en versiones DC, dependiendo del voltaje de bobina.

Resistencia de la bobina: varía con la tensión nominal; por ejemplo para 24 VDC puede estar en kiloohmios según versión.

Rigidez dieléctrica: aislamiento entre bobina y contactos de al menos 5 000 VAC; algunas versiones ofrecen resistencia mayor.

Altas frecuencias de operación: en condiciones mecánicas se pueden alcanzar miles de operaciones por hora; eléctricamente el número es menor bajo carga.

Rango de temperatura: típicamente –40 °C a +70 °C (o similar) en versiones estándar

Vida útil: alto número de operaciones mecánicas (decenas o cientos de miles) bajo condiciones adecuadas (depende del uso).

Buena resistencia a vibraciones y golpes dada su construcción magnética estable.

Distancia de fuga (creepage) mínima entre bobina y contactos: típicamente ~ 8.0 mm.

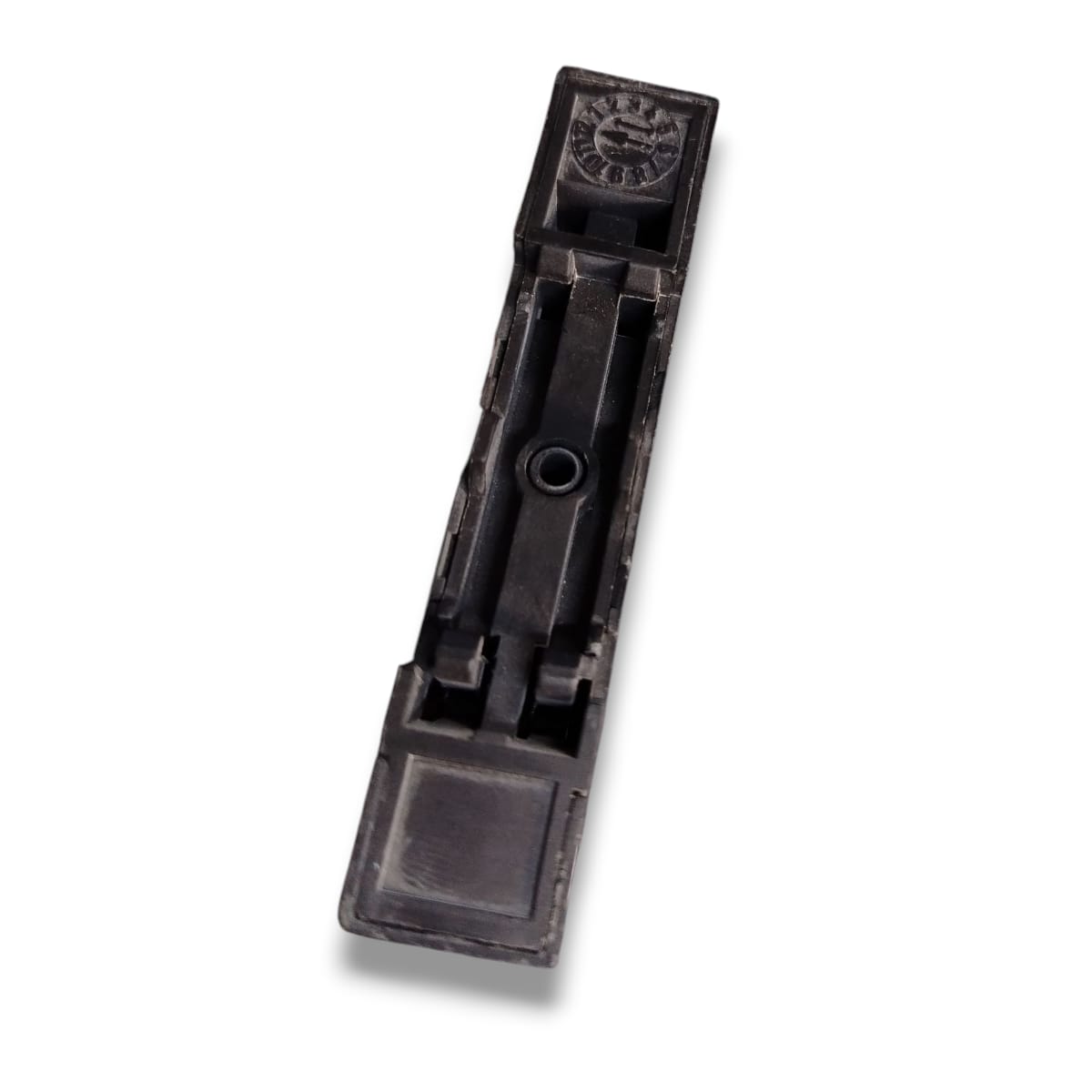

ZOCALO 95.83.10

El código 95.83.10 es parte de la serie 95 de bases (zócalos) para relés de la marca Finder.

Este zócalo está diseñado para montarse en carril DIN y aceptar ciertos relés compatibles de las series de Finder (por ejemplo la serie 40).

En anuncios se describe como “Socket 12A 300 VAC / 10 A 300 VAC” para zócalo 95.83.10.

Su función es permitir que el relé se conecte/desconecte fácilmente, asegurar conexiones firmes, y facilitar el reemplazo del relé sin re-cablear la instalación.

EQUIPO USADO FUNCIONANDO
