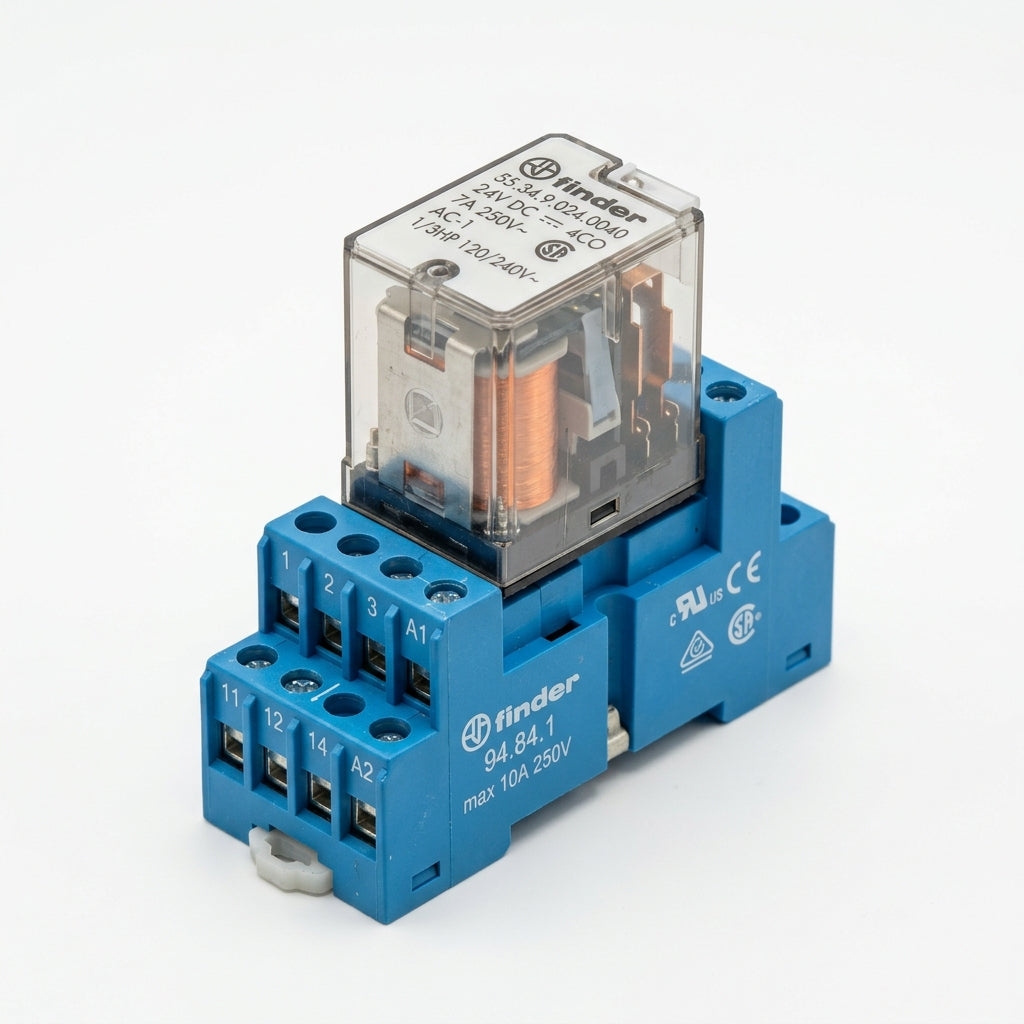

FINDER 94.84.1+55.34.9.024.0040 RELÉ (CON DETALLE)

FINDER 94.84.1+55.34.9.024.0040 RELÉ (CON DETALLE)

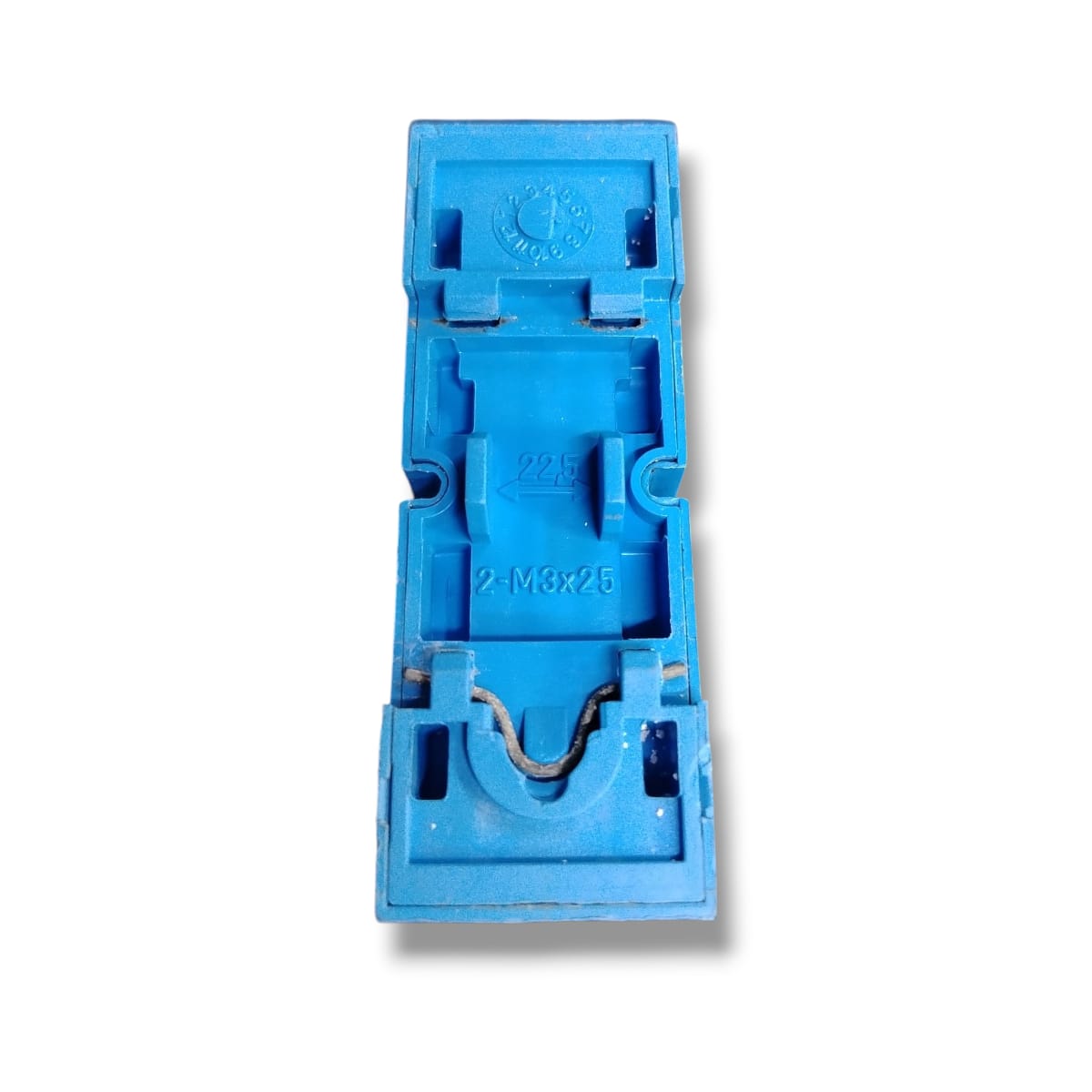

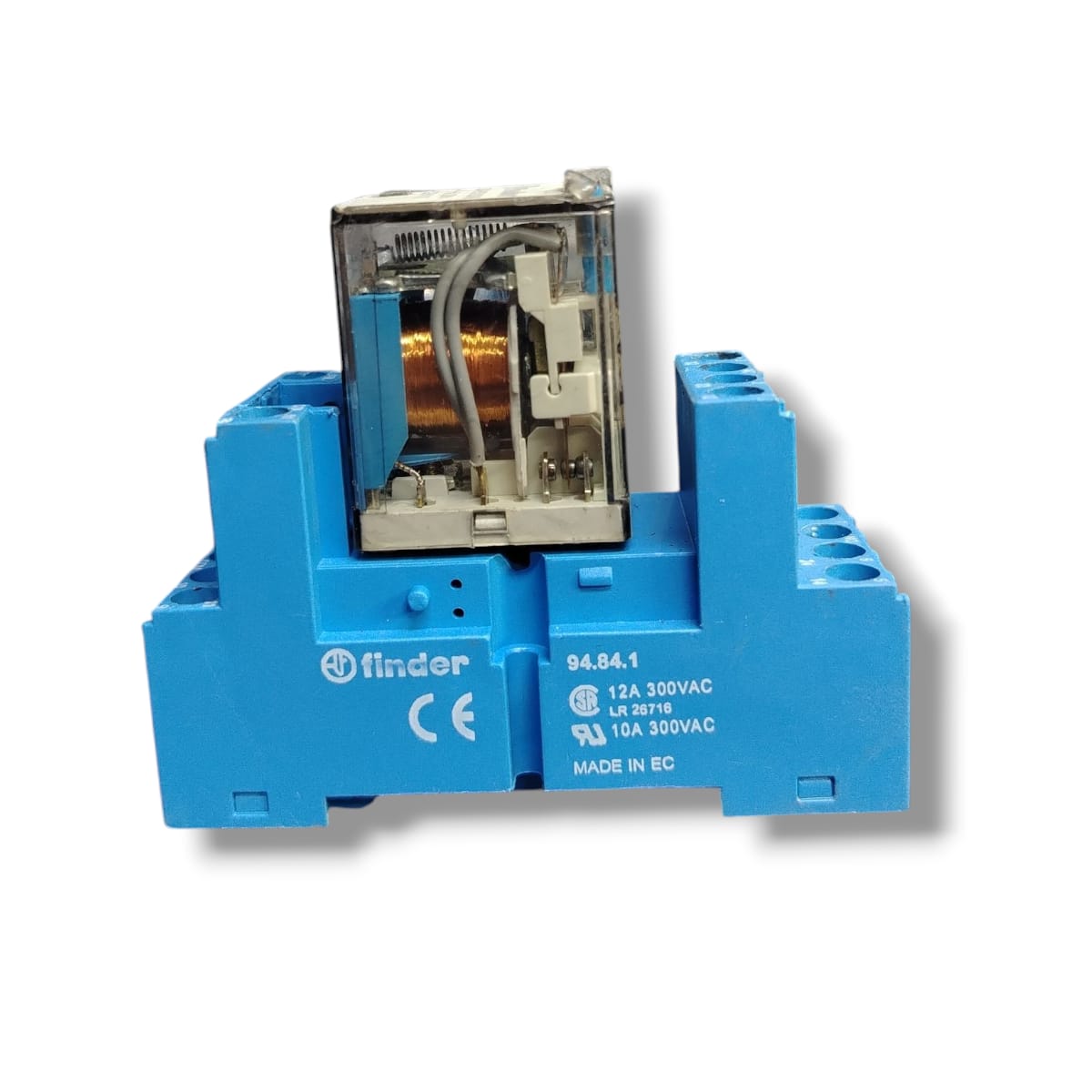

Base de relé tipo “box-clamp” con terminales de tornillo.

Compatible con relés serie 55 y 85.

Se puede montar en panel o en riel DIN (35 mm, norma EN 60715).

Corriente nominal: 10 A (o hasta 12 A en algunas versiones)

Tensión nominal: 300 V AC en algunas versiones del socket

Rango de temperatura ambiente: –40 °C a +70 °C

Grado de protección: IP 20 (cuando el relé está insertado)

Par de apriete de tornillos: 0,5 Nm

Longitud del pelado de los conductores: 8 mm (o 7 mm en algunos casos)

Sección máxima de conductor permitido (dependiendo del tipo de base): para algunos sockets de la serie 94 se aceptan conductores sólidos de hasta 6 mm² o combinaciones de cables (por ejemplo 1×6 mm² o 2×2,5 mm²)

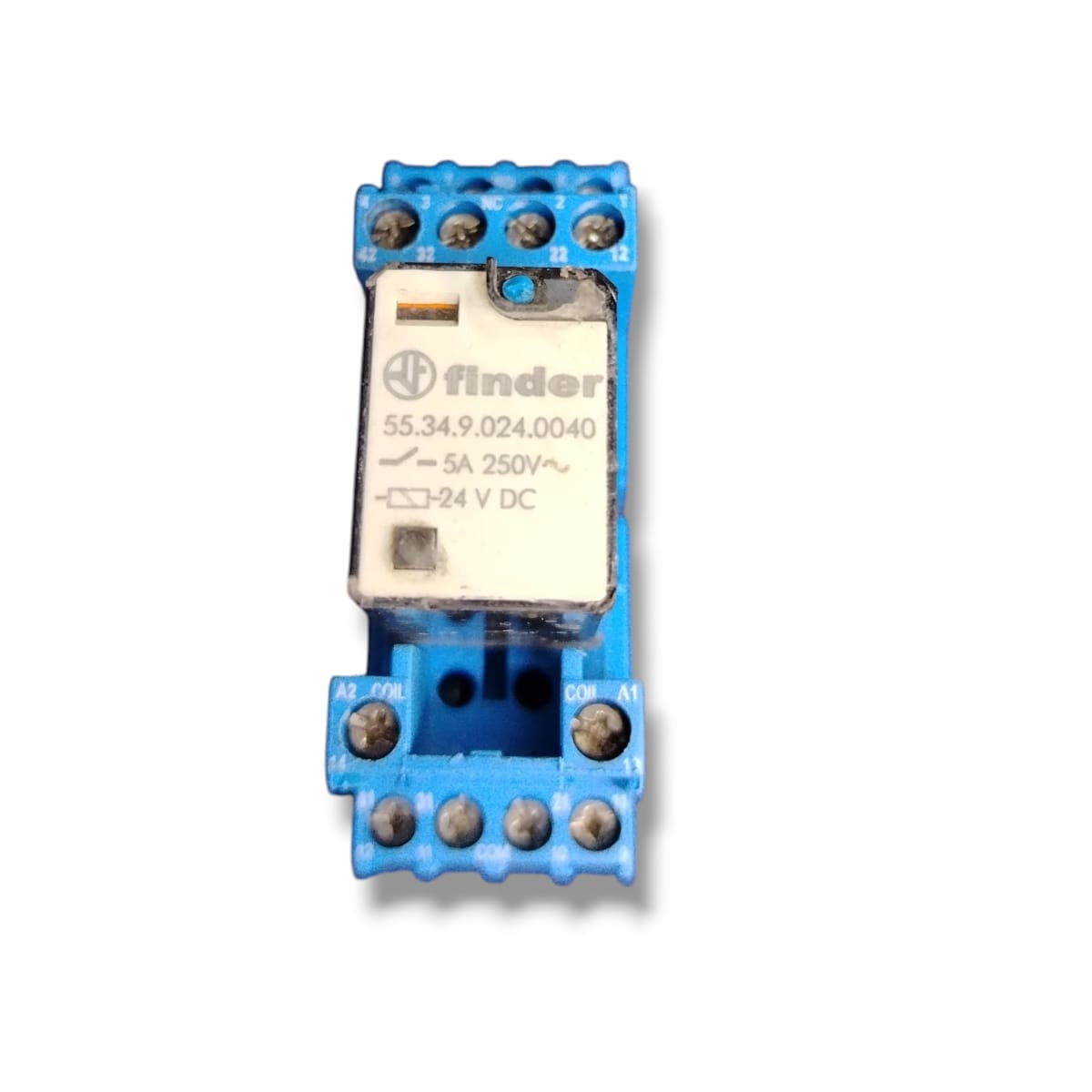

Relé de propósito general de la serie 55 de Finder.

Configuración de contactos: 4PDT (4 contactos inversores, es decir 4 Form C)

Tipo de bobina: 24 V DC

Corriente nominal de los contactos (resistiva, AC): 7 A a 250 V AC

Voltaje máximo conmutado: hasta 250 V AC / 30 V DC

Resistencia de la bobina: 600 Ω

Corriente de bobina: ~ 40 mA (para bobina de 24 V DC)

Potencia de excitación: aprox. 1 W

Material de contacto: AgNi (aleación plata / níquel)

Tiempos de operación (aproximados):

 Operar: ~ 9 ms

 Liberar: ~ 5 ms

Rango de temperatura de operación: –40 °C a +85 °C

Dimensiones aproximadas: 27,7 × 20,7 × 35,8 m

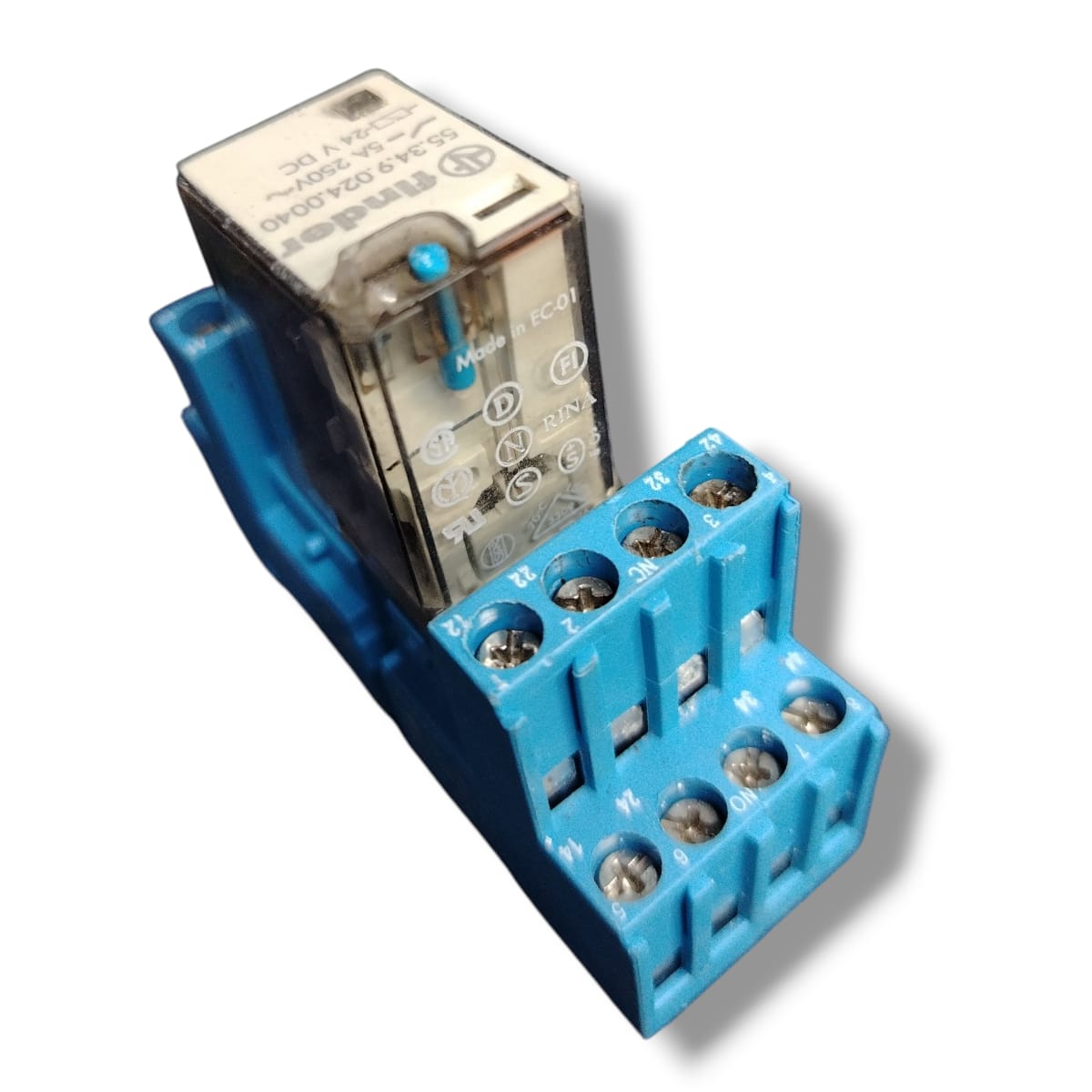

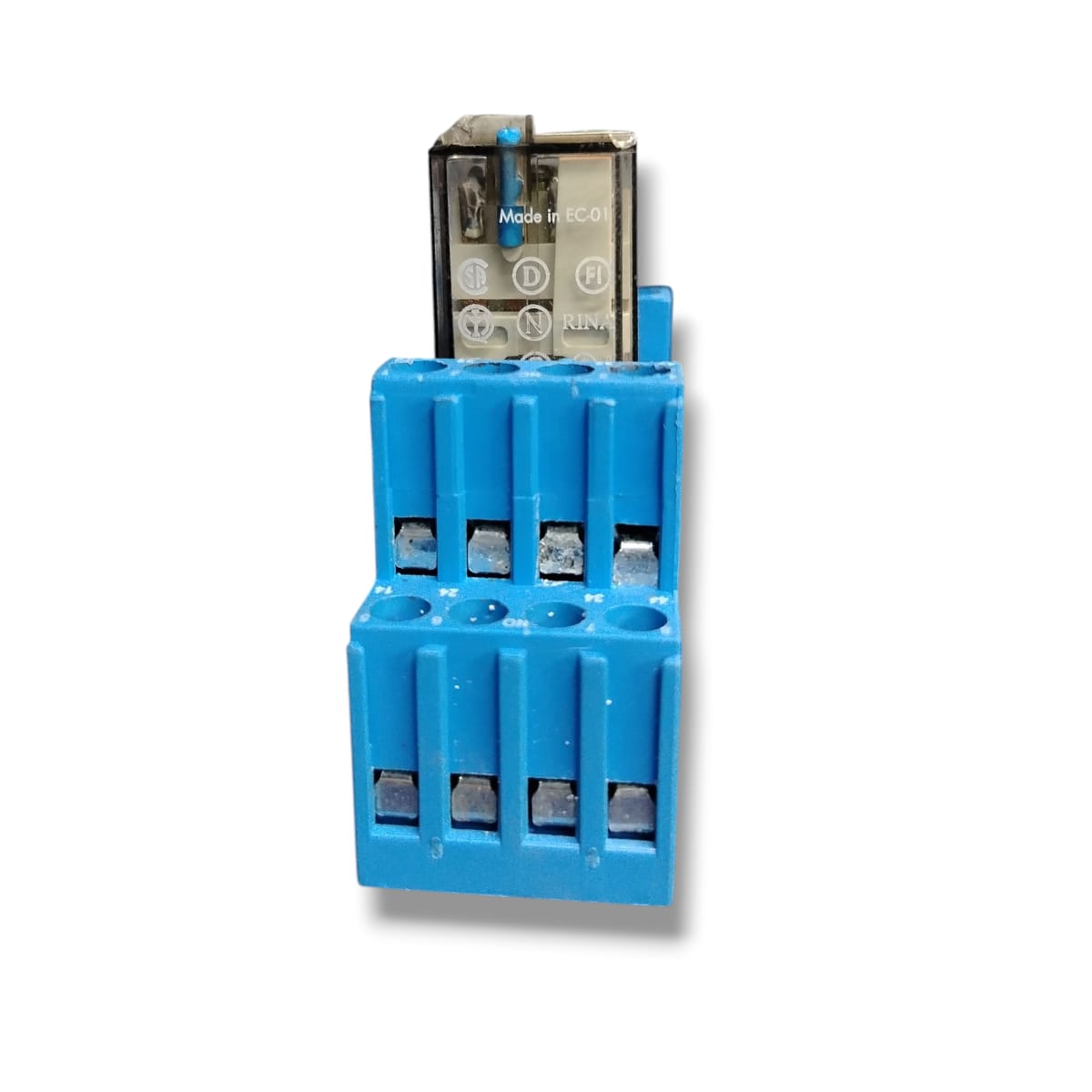

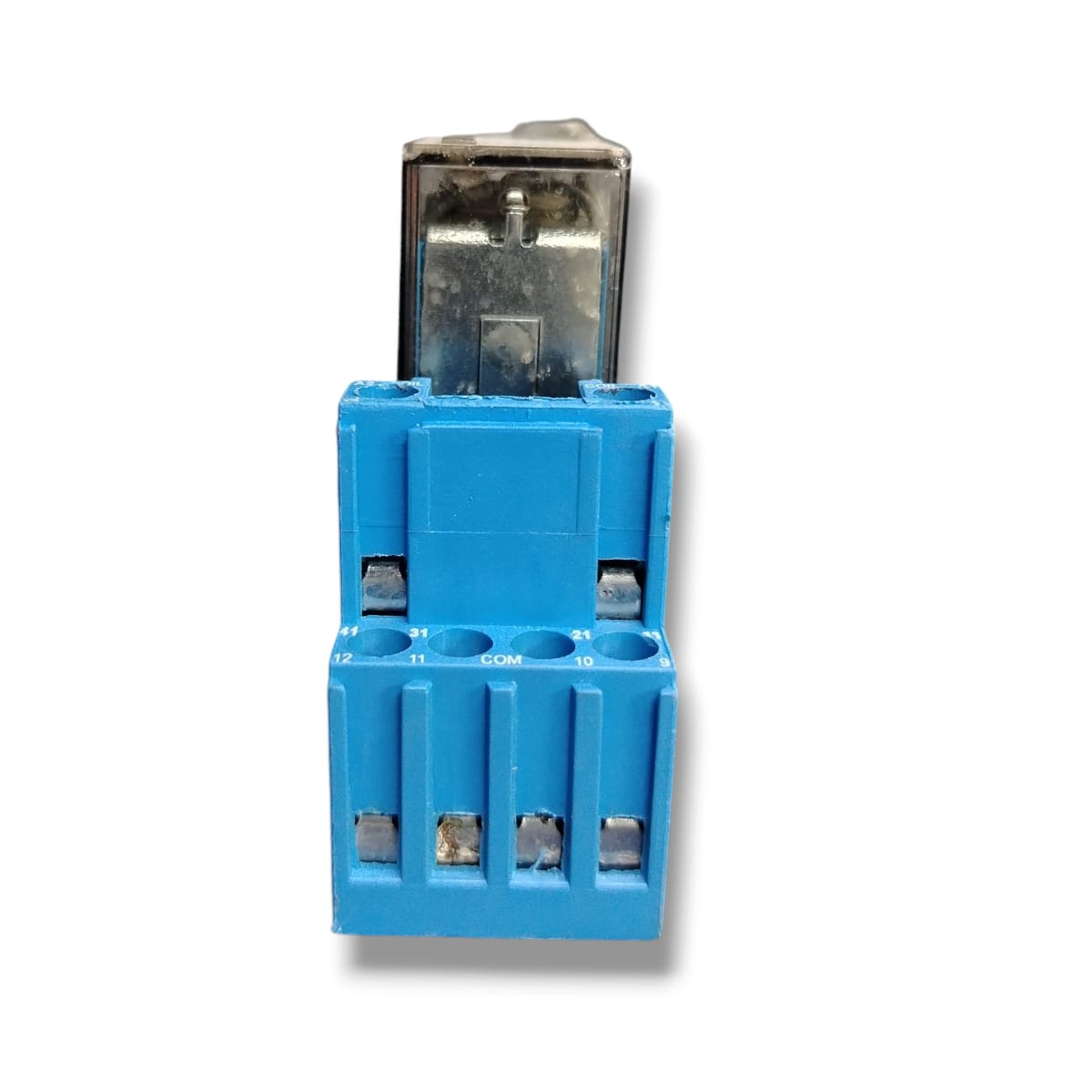

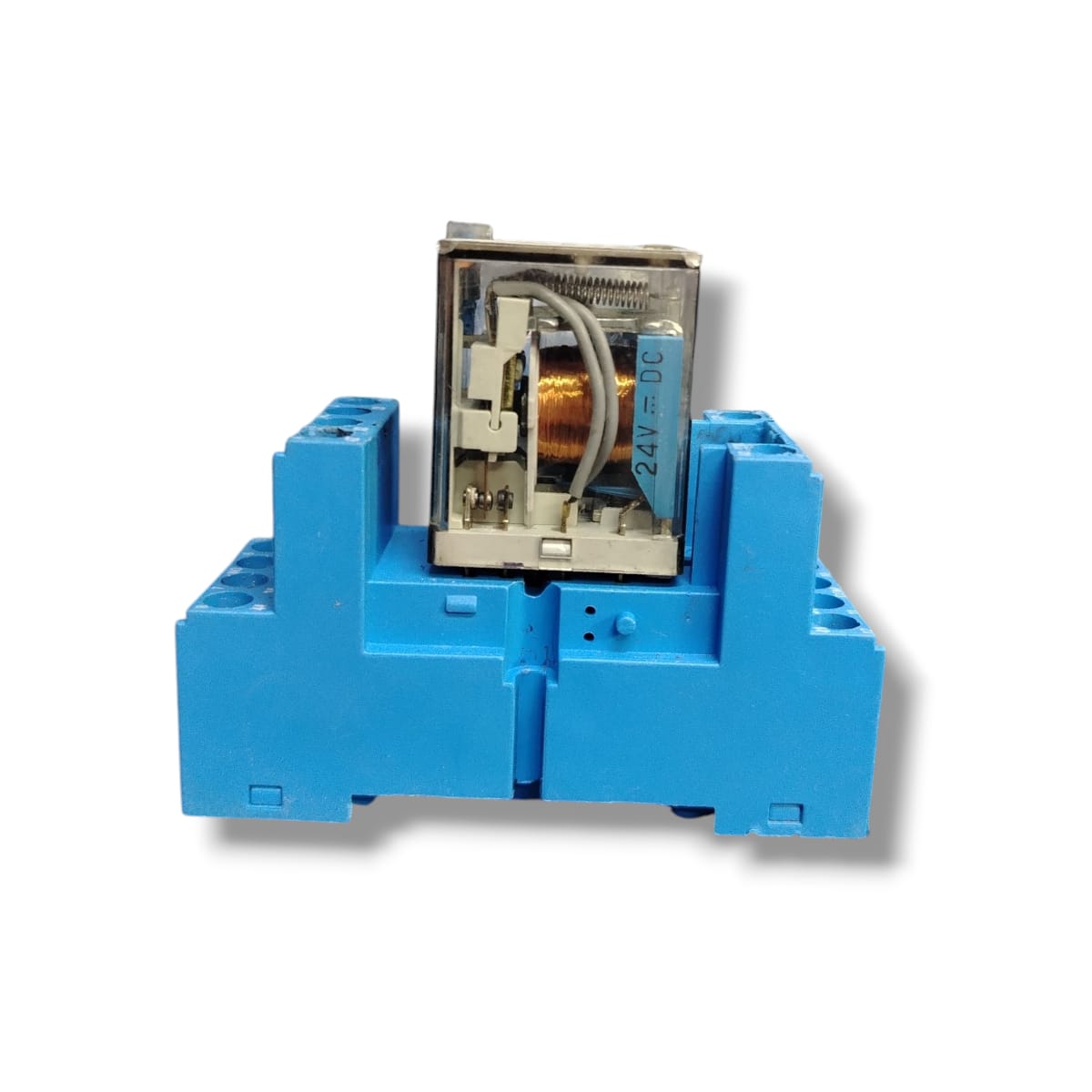

EQUIPO USADO CON DETALLE FUNCIONANDO
