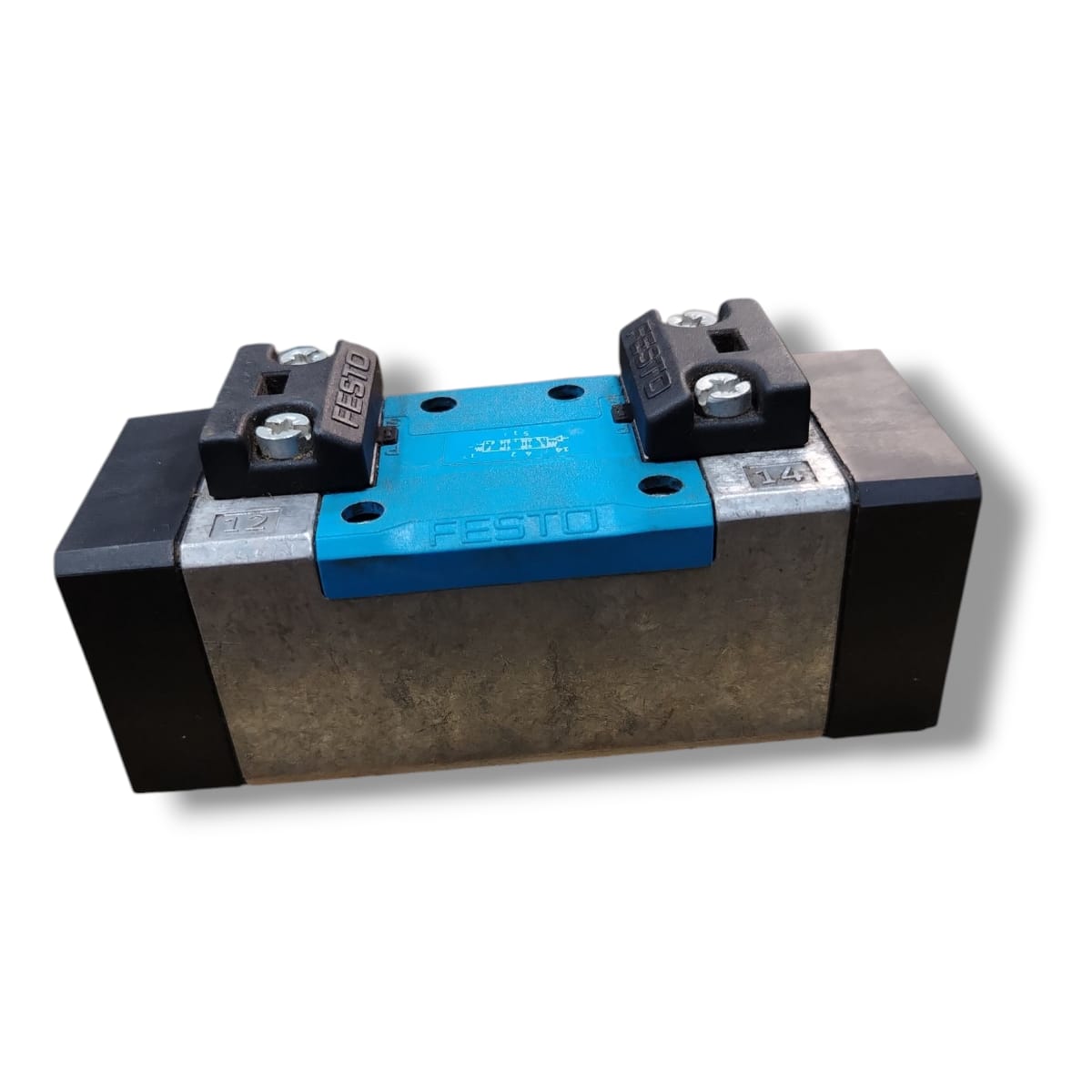

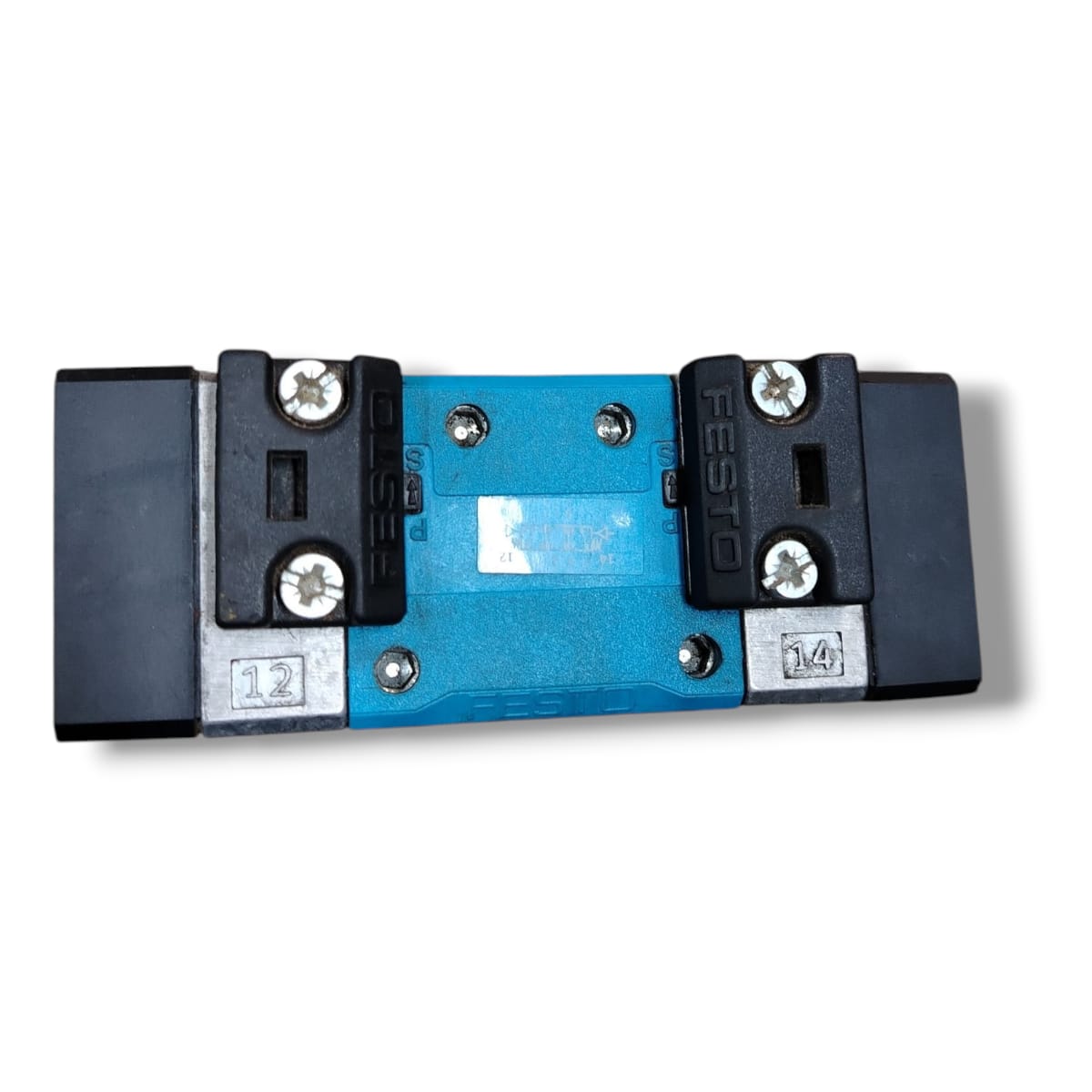

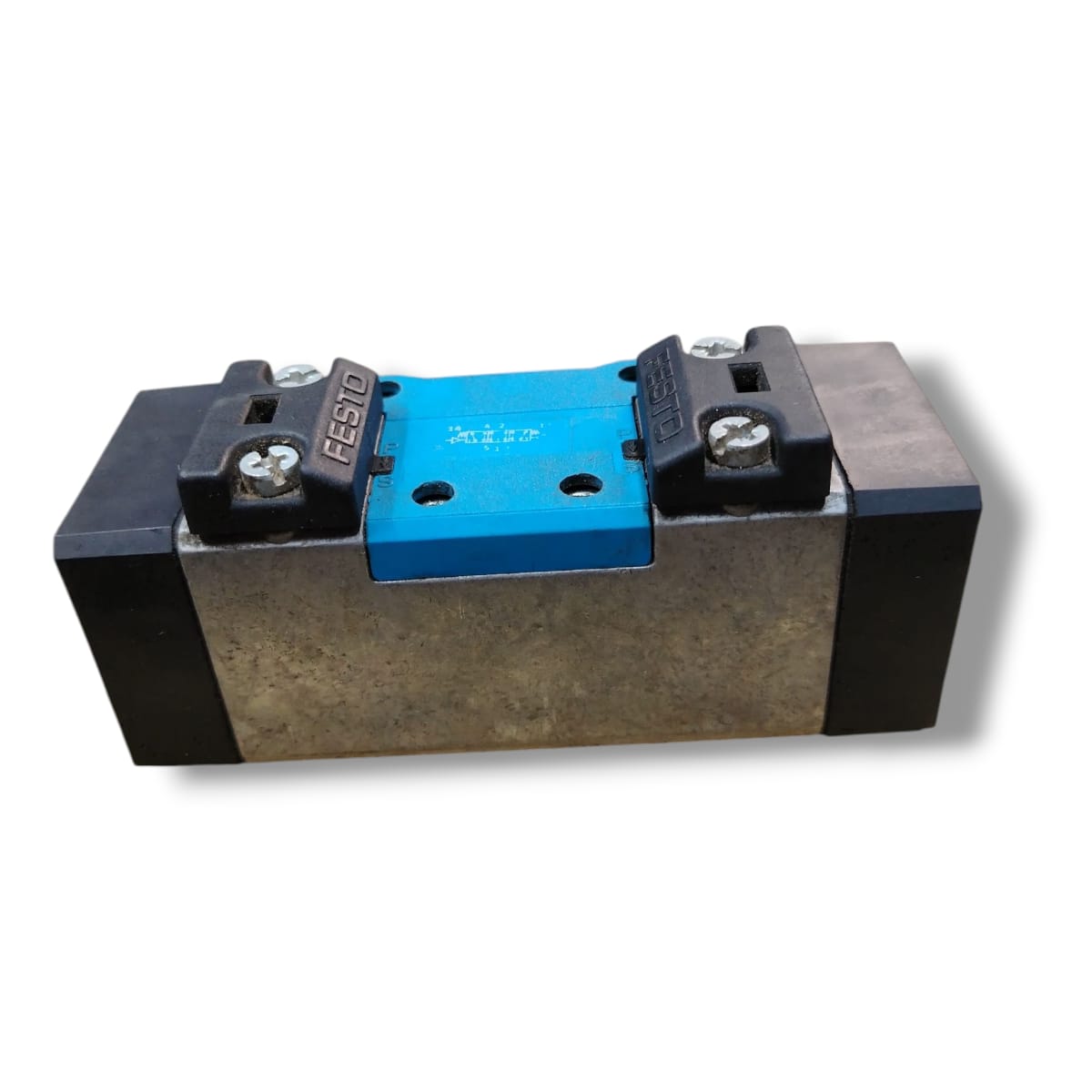

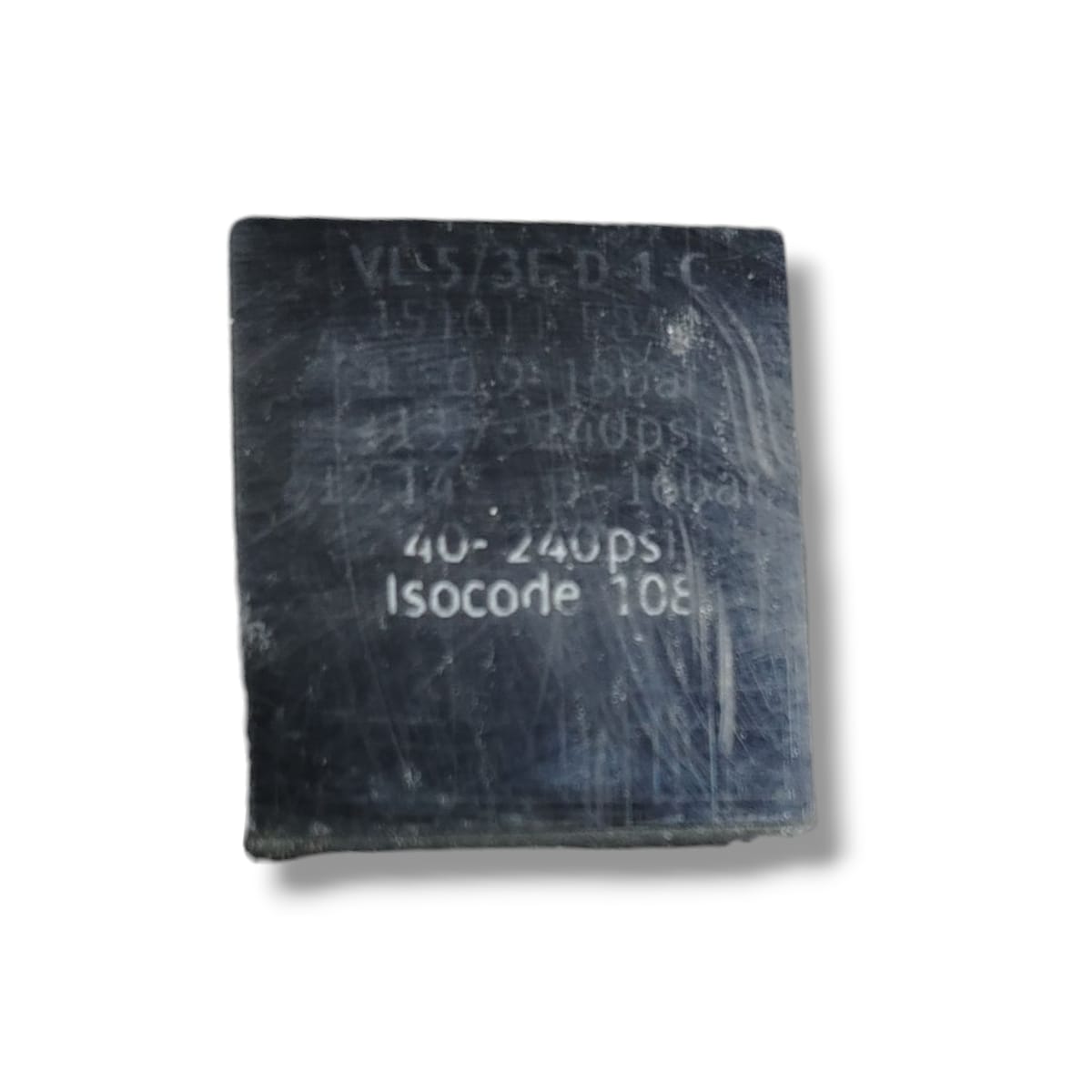

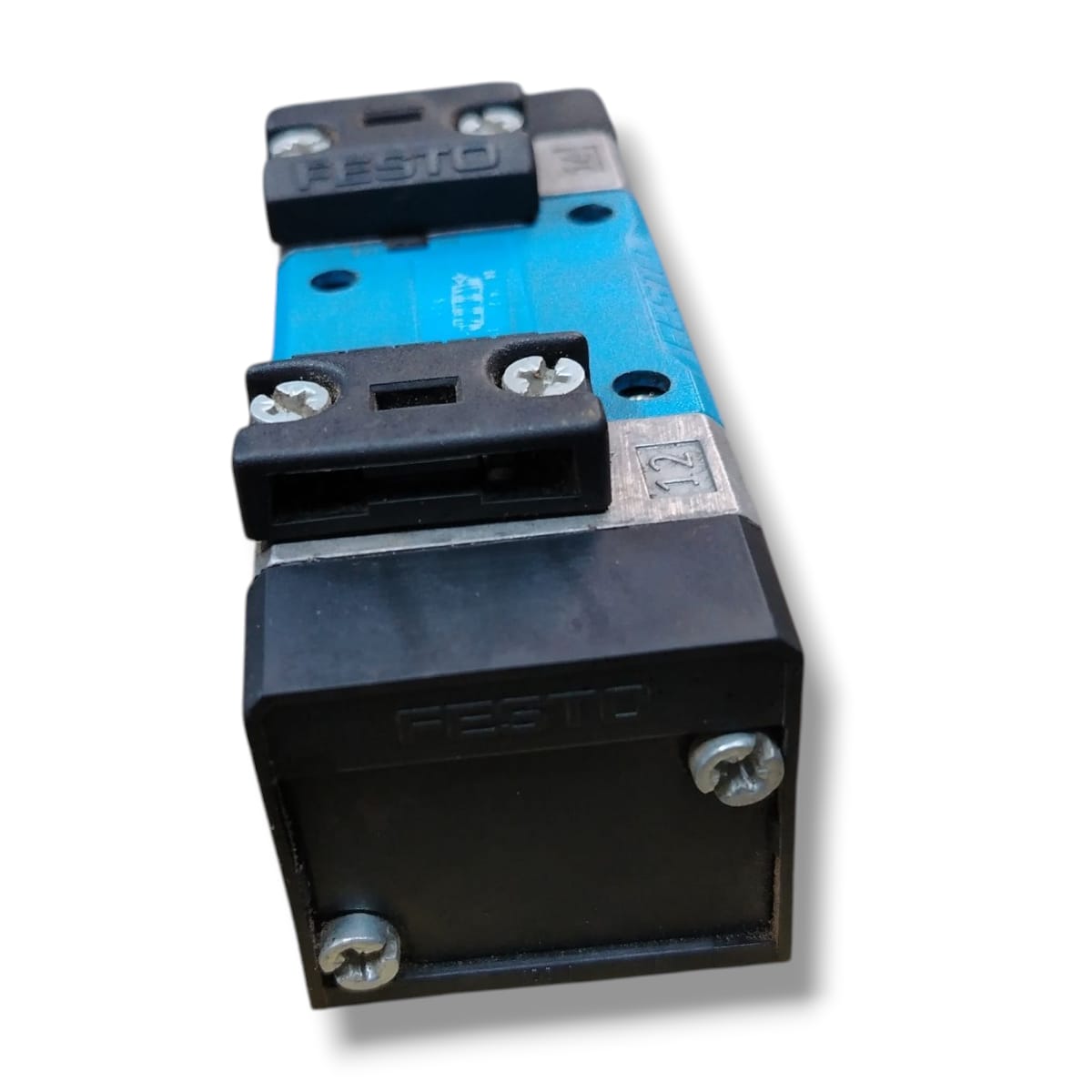

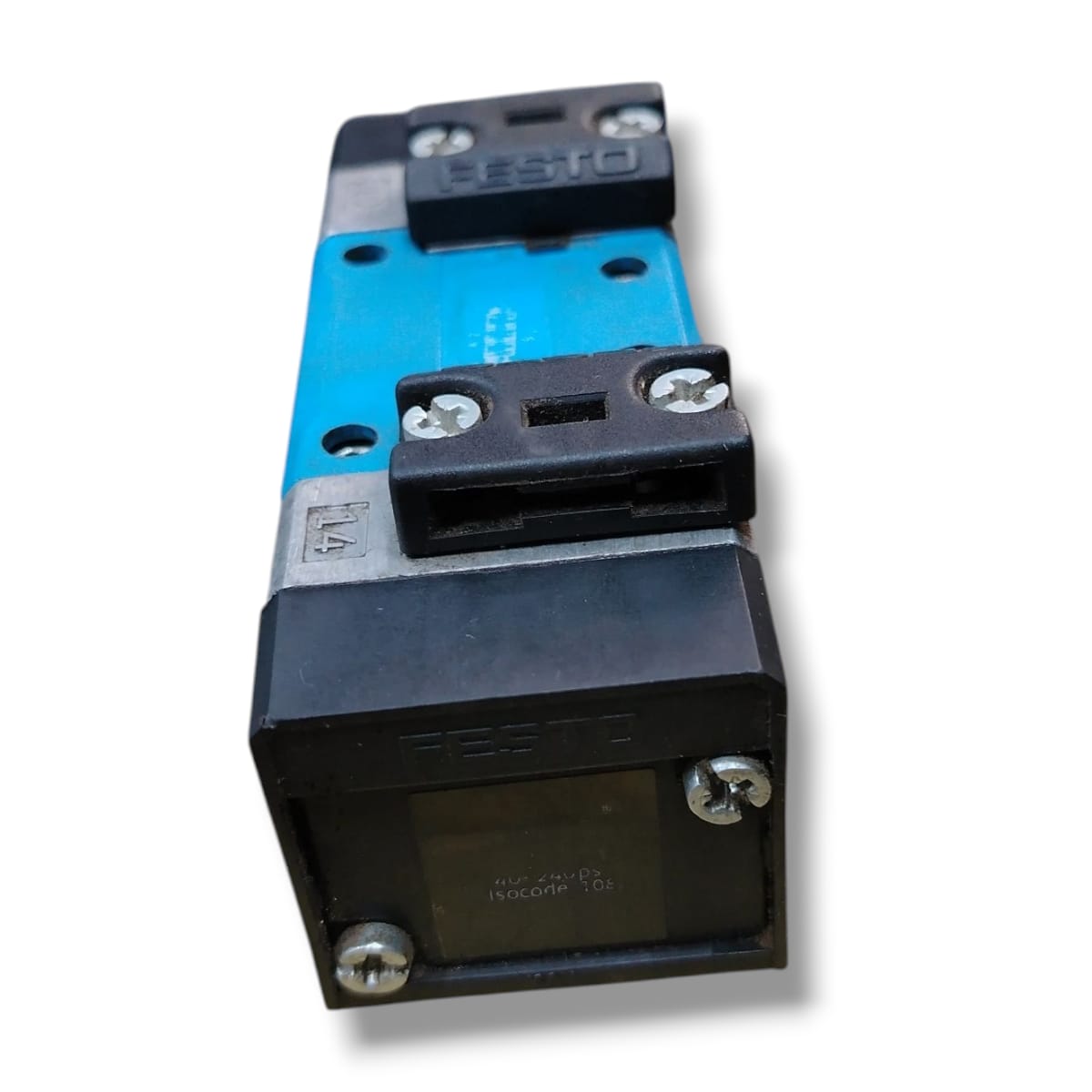

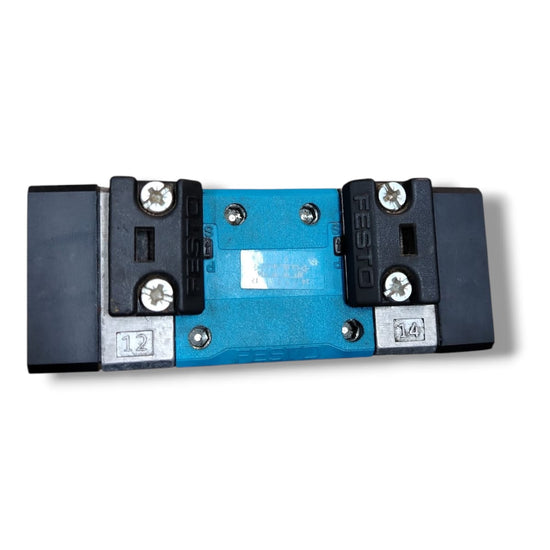

FESTO VL-5/3E-D-1-C VÁLVULAS

FESTO VL-5/3E-D-1-C VÁLVULAS

Función: válvula 5 vías / 3 posiciones (5/3) con escape (exhausted)

Tipo de actuación: neumática directa

Estado central: posición de escape (exhausted), es decir, la posición central descarga las salidas

Retorno o restablecimiento: muelle (resorte) interno

Dirección de flujo: reversible

Control de pilotaje: tipo directo

Rango de presión operativa: desde –0,9 bar hasta 16 bar (−0,9 … 16 bar)

Medio de trabajo: aire comprimido (calidad conforme a ISO 8573-1)

Posibilidad de operación lubricada si se requiere

Presión de pilotaje (air pilot): típicamente 3 a 10 bar

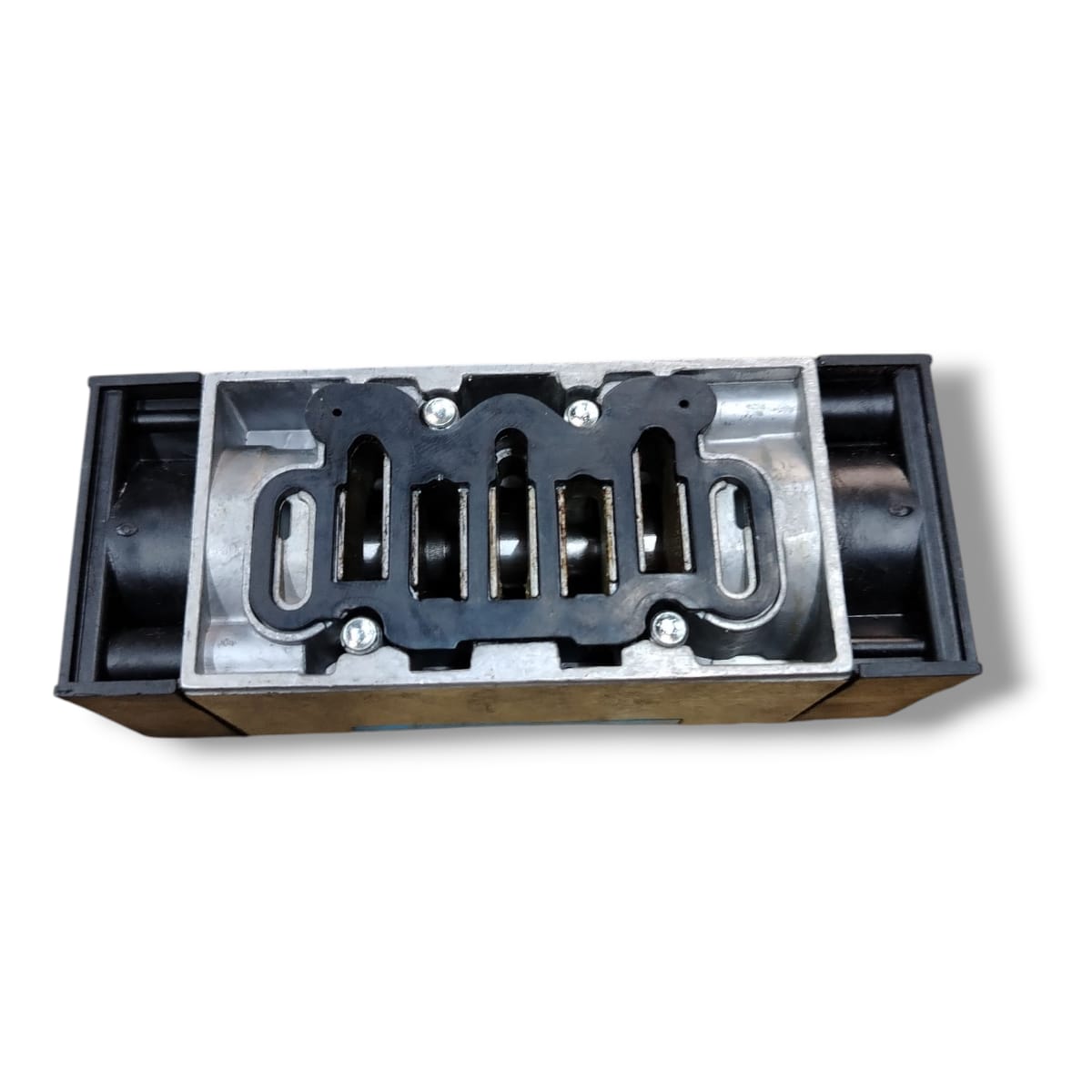

Puertos neumáticos: se monta en sub-base conforme a ISO 5599-1

Tamaño nominal de válvula / paso interno: según diseño VL

Tiempo de conmutación “on” (activación): del orden de decenas de milisegundos

Tiempo de conmutación “off” (desactivación): también en el rango de decenas de milisegundos

Frecuencia máxima de conmutación: limitada acorde al diseño de válvula (habitualmente algunos Hz)

Temperatura del aire / medio: aprox. –10 °C hasta +60 °C

Temperatura ambiente: –10 °C hasta +60 °C

Materiales de sellado: típicamente NBR (o elastómeros compatibles)

Construcción: cuerpo de aluminio, elementos internos adecuados para ciclo neumático

Posición de montaje: opcional / libre (puede instalarse en cualquier orientación)

Conformidad normativa: estándares Festo de diseño, cumplimiento de normas de fabricación y control

EQUIPO USADO FUNCIONANDO
