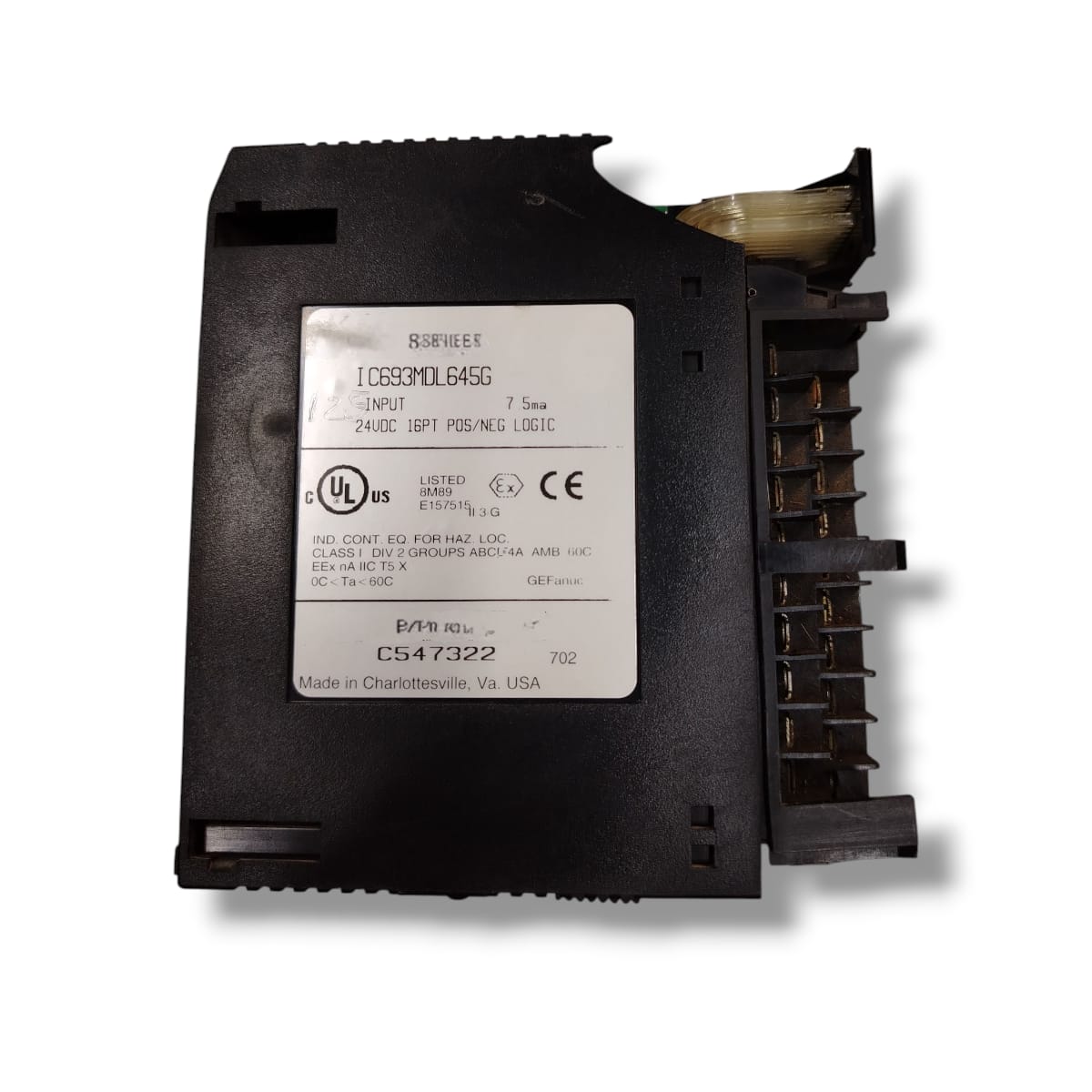

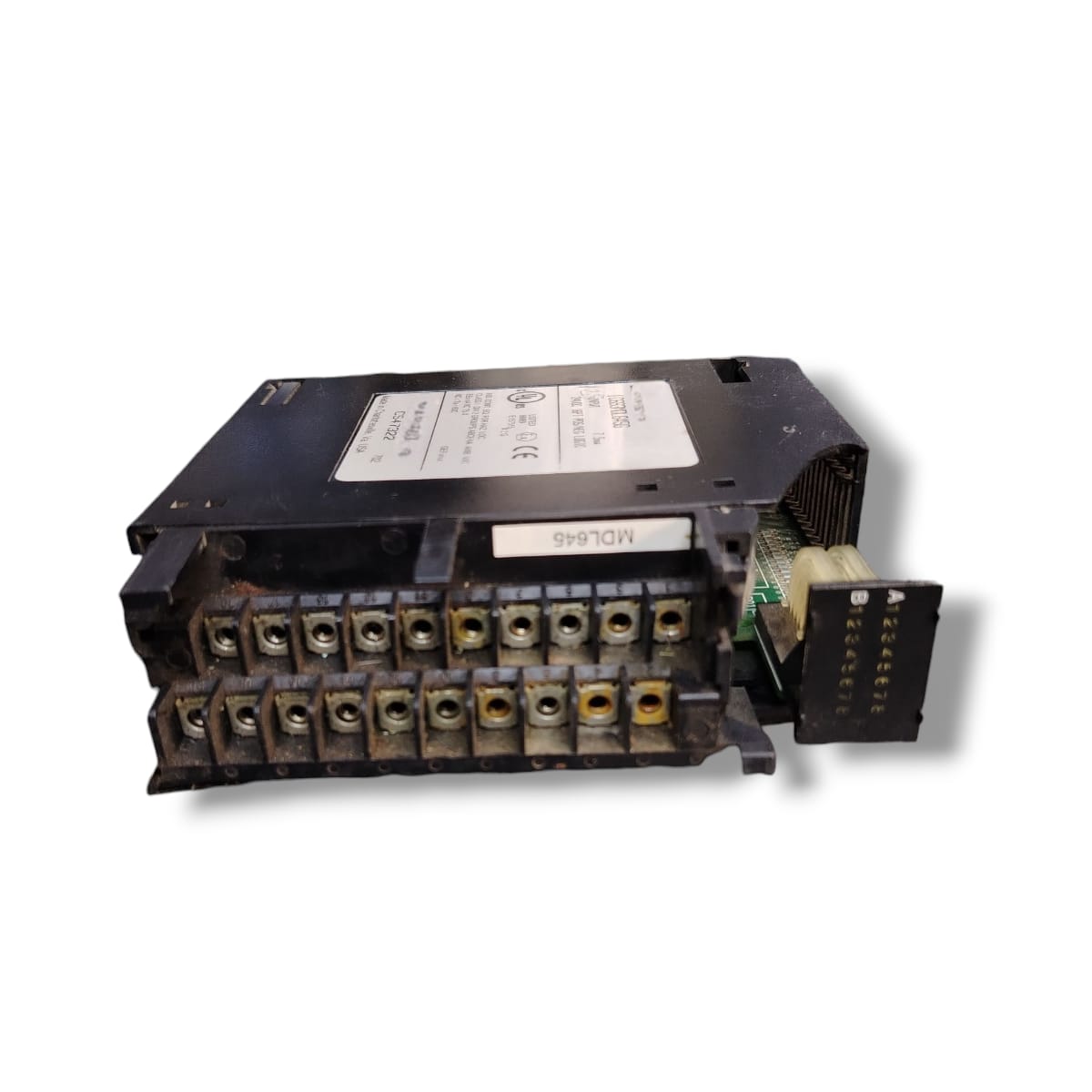

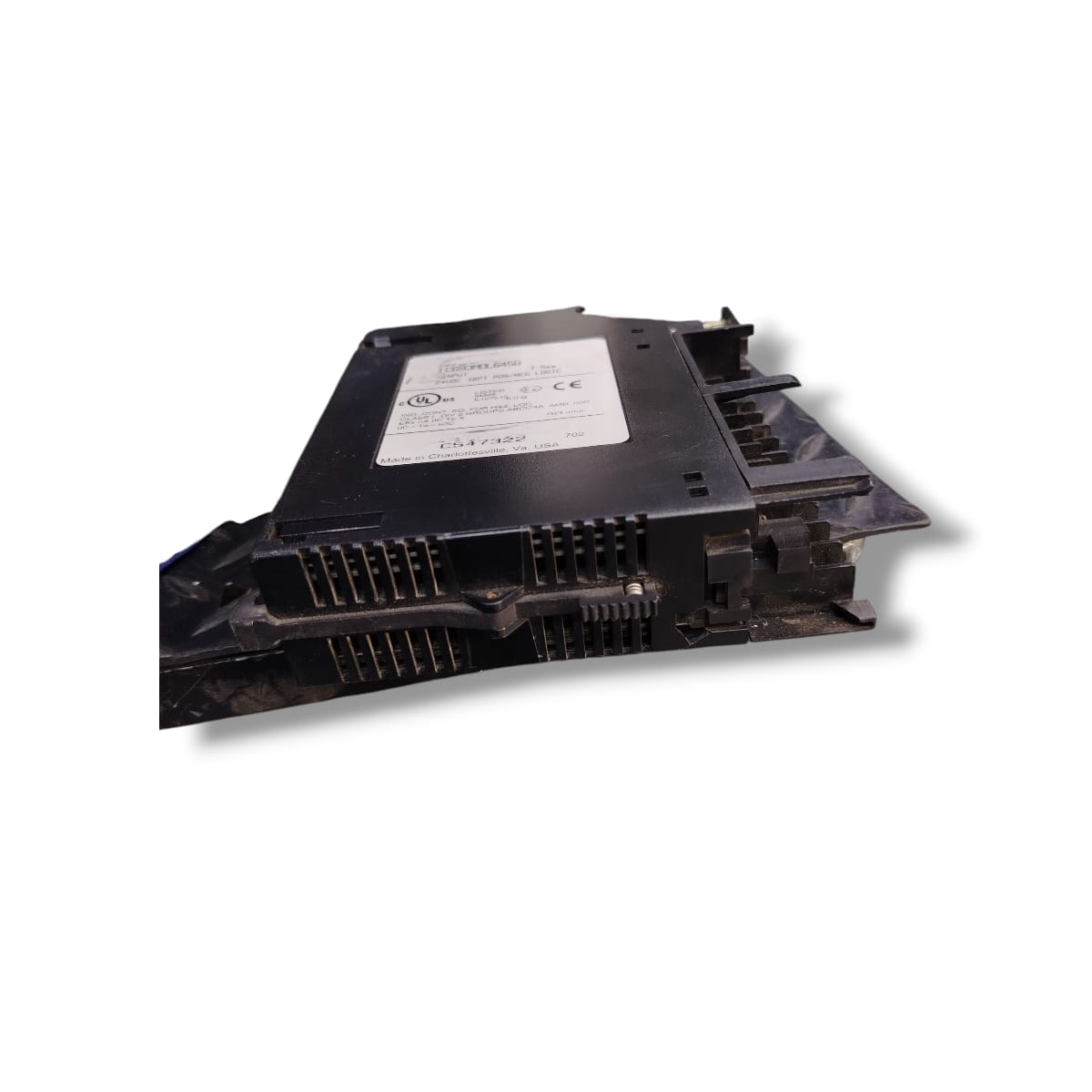

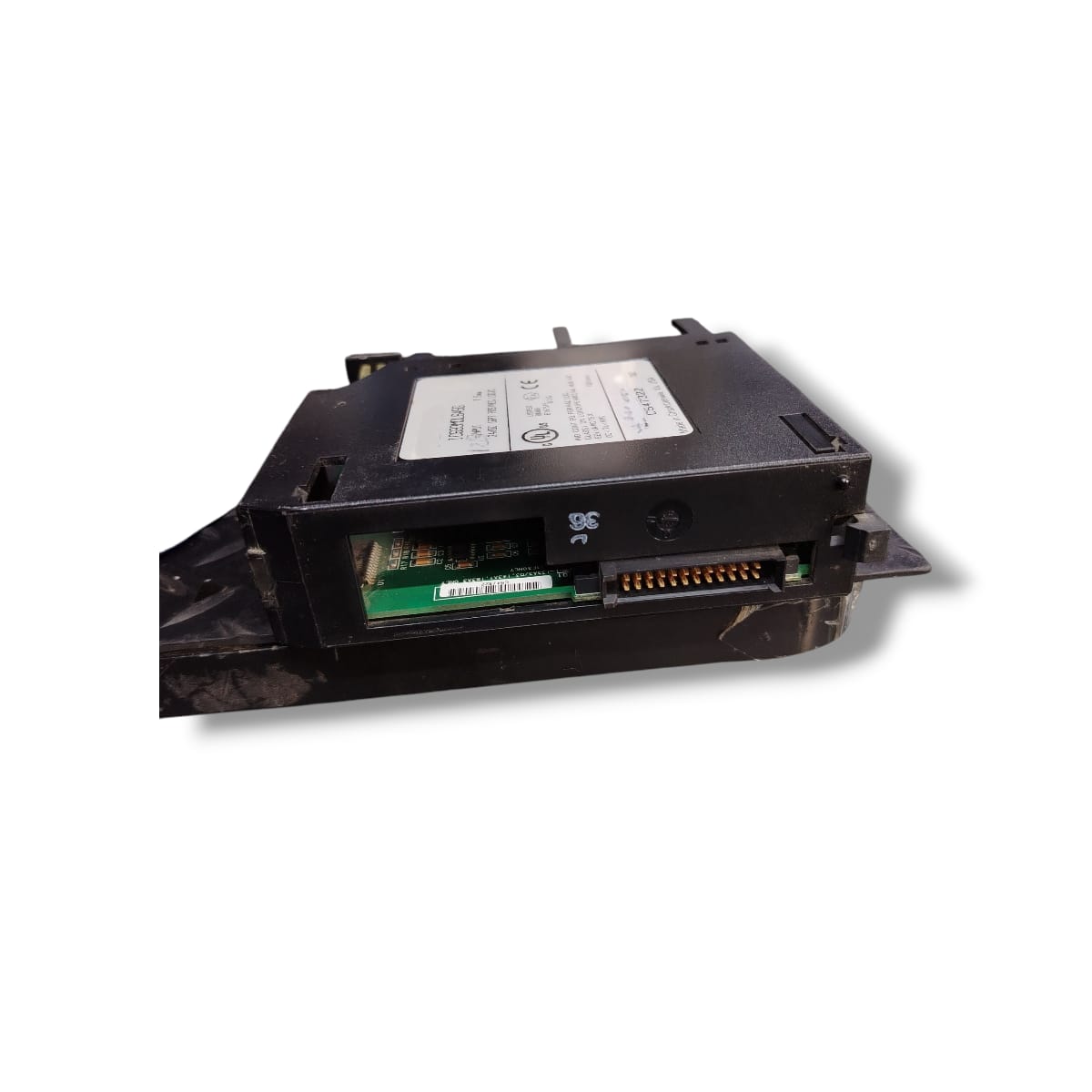

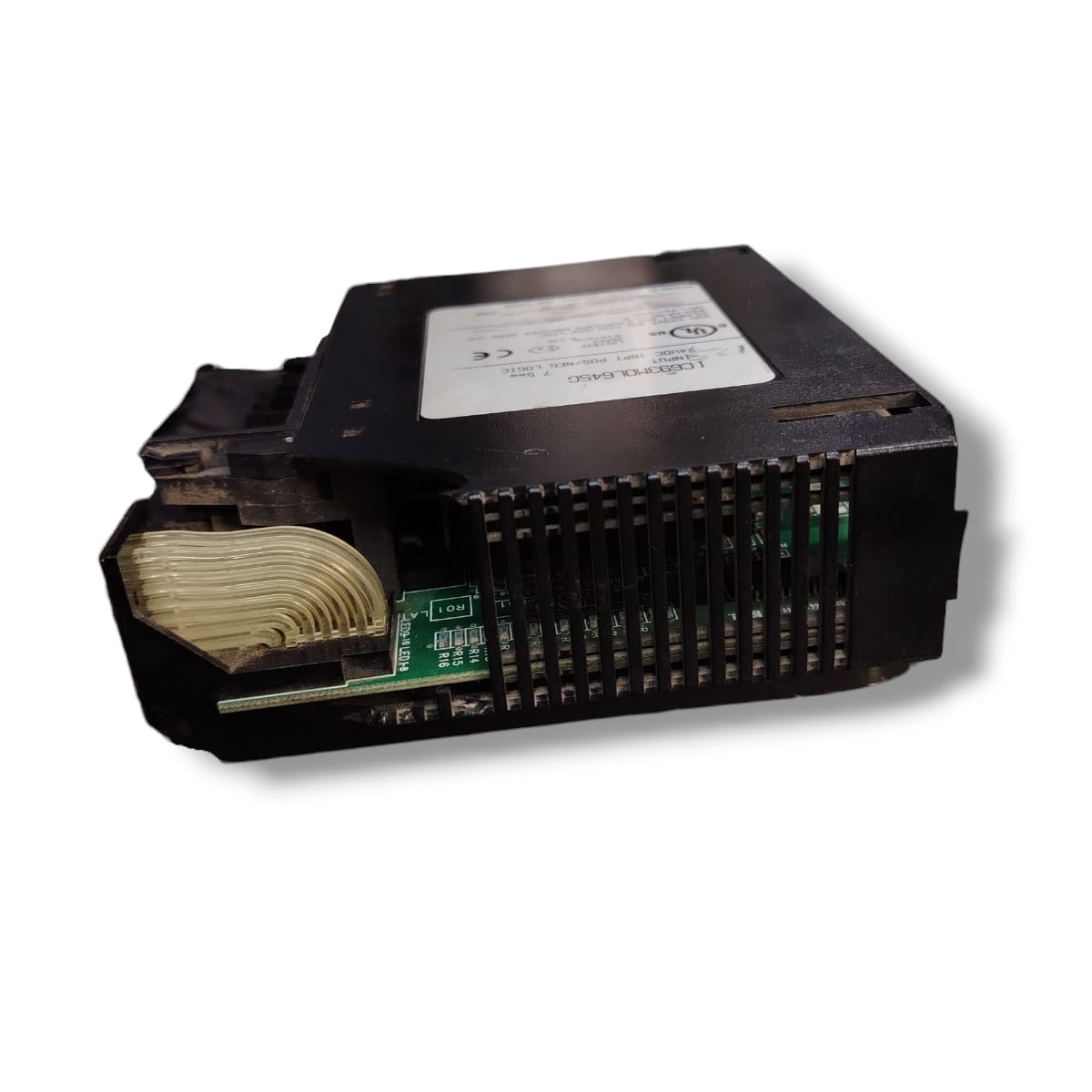

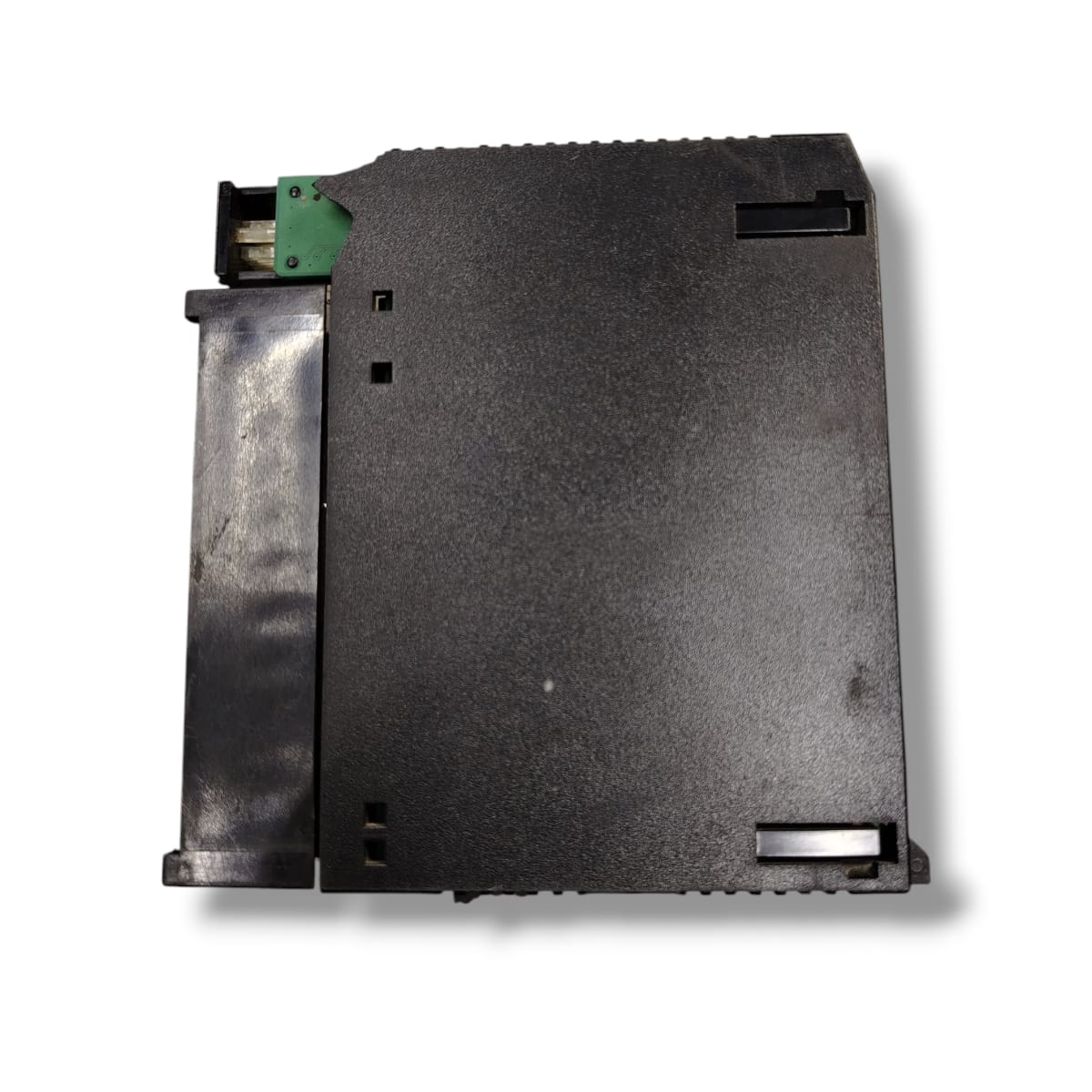

FANUC IC693MDL645G MÓDULO DE ENTRADA DIGITAL (CON DETALLE)

FANUC IC693MDL645G MÓDULO DE ENTRADA DIGITAL (CON DETALLE)

Tensión nominal de funcionamiento: 24 V DC

Rango de tensión aceptado: 0 a +30 V DC

Corriente típica por canal (a tensión nominal): aproximadamente 7 mA

Lógica “On” (estado activo): entre 11,5 V y 30 V DC

Lógica “Off” (estado inactivo): 0 a +5 V DC

Corriente mínima en estado “On”: 3,2 mA

Corriente máxima en estado “Off”: 1,1 mA

Aislamiento entre el lado de campo y el lado lógico: 1 500 V DC (o V RMS equivalente)

Número de puntos de entrada: 16 (todos pertenecen al mismo grupo de alimentación)

Lógica selectable: positiva o negativa (dependiendo del tipo de dispositivos conectados)

LED frontales indicadores: 2 filas de 8 LEDs (fila superior A1-A8, fila inferior B1-B8) para mostrar el estado On/Off de cada punto de entrada

Consumo desde el bus de +5 V (lado lógico): aproximadamente 80 mA cuando todos los puntos están activos (“on”)

Consumo desde la alimentación de +24 V (aislada o de campo): aproximadamente 125 mA cuando todos los puntos están activos

EQUIPO USADO CON DETALLE FUNCIONANDO
