EMERSON KL3103X1-LS1EMERSON KL3103X1-LS1 MODELO DE ENTRADA PARA SISTEMA DELTAV

EMERSON KL3103X1-LS1 MODELO DE ENTRADA PARA SISTEMA DELTAV

Tipo de señal: entrada discreta (digital).

Tecnología de detección: Low-Side (LS) sense, ideal para señales de contacto seco o sensores discretos.

Número de canales: típicamente módulos individuales con esquema discreto por módulo (uno o varios canales según lotes de producto).

Uso previsto: conexión de switches, sensores NAMUR, señales de estado y dispositivos discretos de campo.

Alimentación del bus CHARM: típicamente +6.3 V DC @ 32 mA desde la placa base (baseplate).

Alimentación del circuito de campo: aproximadamente +24 V DC @ 16 mA desde la fuente del sistema.

Integración: alimentación y señales se integran a través del backplane CHARM sin conexiones adicionales complejas.

Temperatura de operación: aproximadamente −40 °C a +70 °C, capaz de operar en ambientes industriales exigentes.

Humedad relativa: de 5 % a 95 % sin condensación.

Resistencia a choque y vibración: diseñado para soportar ambientes con choque mecánico y vibraciones típicas de planta industrial.

Montaje: se instala en la placa base CHARM (baseplate) del sistema DeltaV, configurado para fácil inserción / extracción sin herramientas complejas.

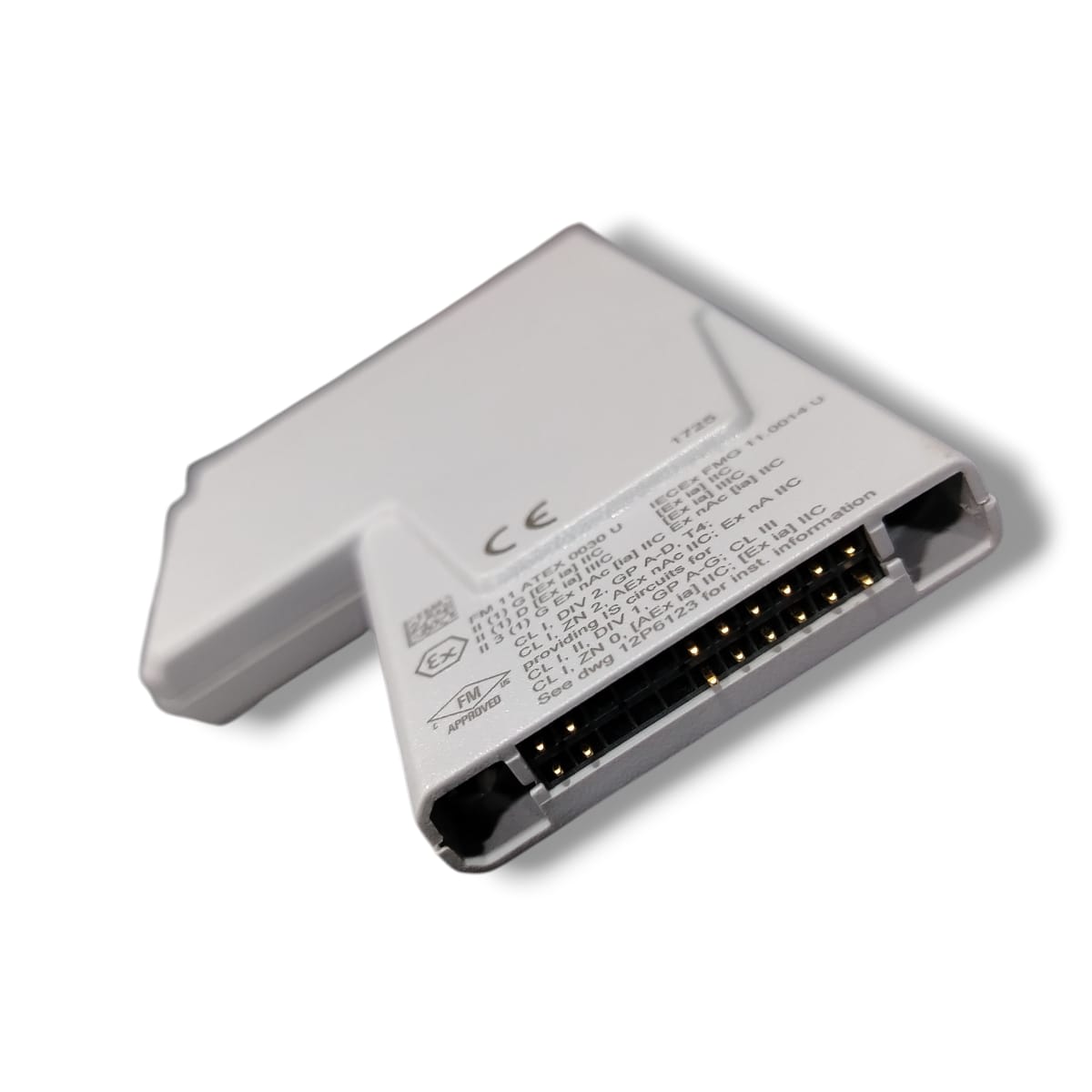

Conectividad: incorpora claves (keying) para evitar instalaciones incorrectas y asegurar alineación correcta en el backplane.

EQUIPO NUEVO
