EDWARS 871P-G1 HORN VIBRATORIO

EDWARS 871P-G1 HORN VIBRATORIO

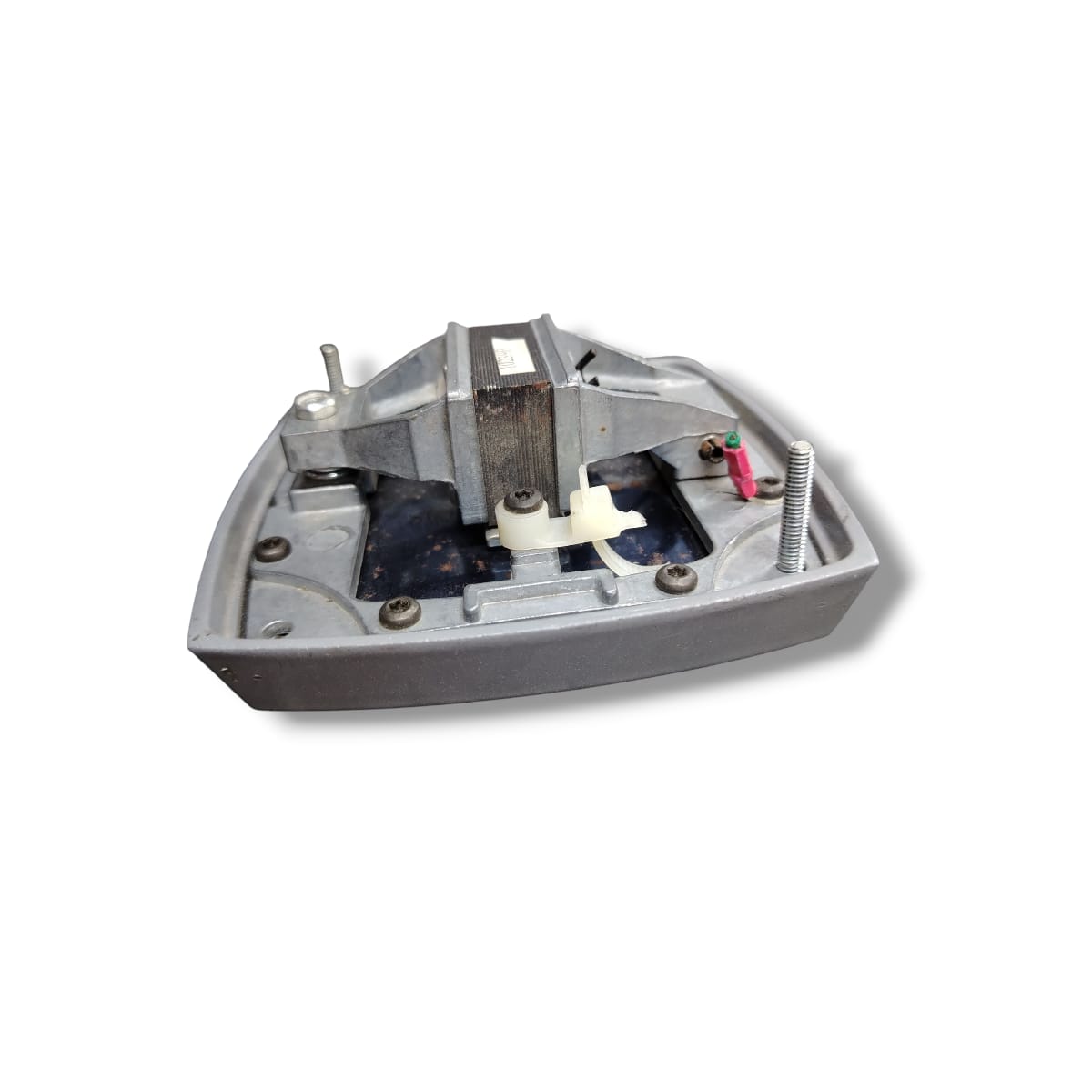

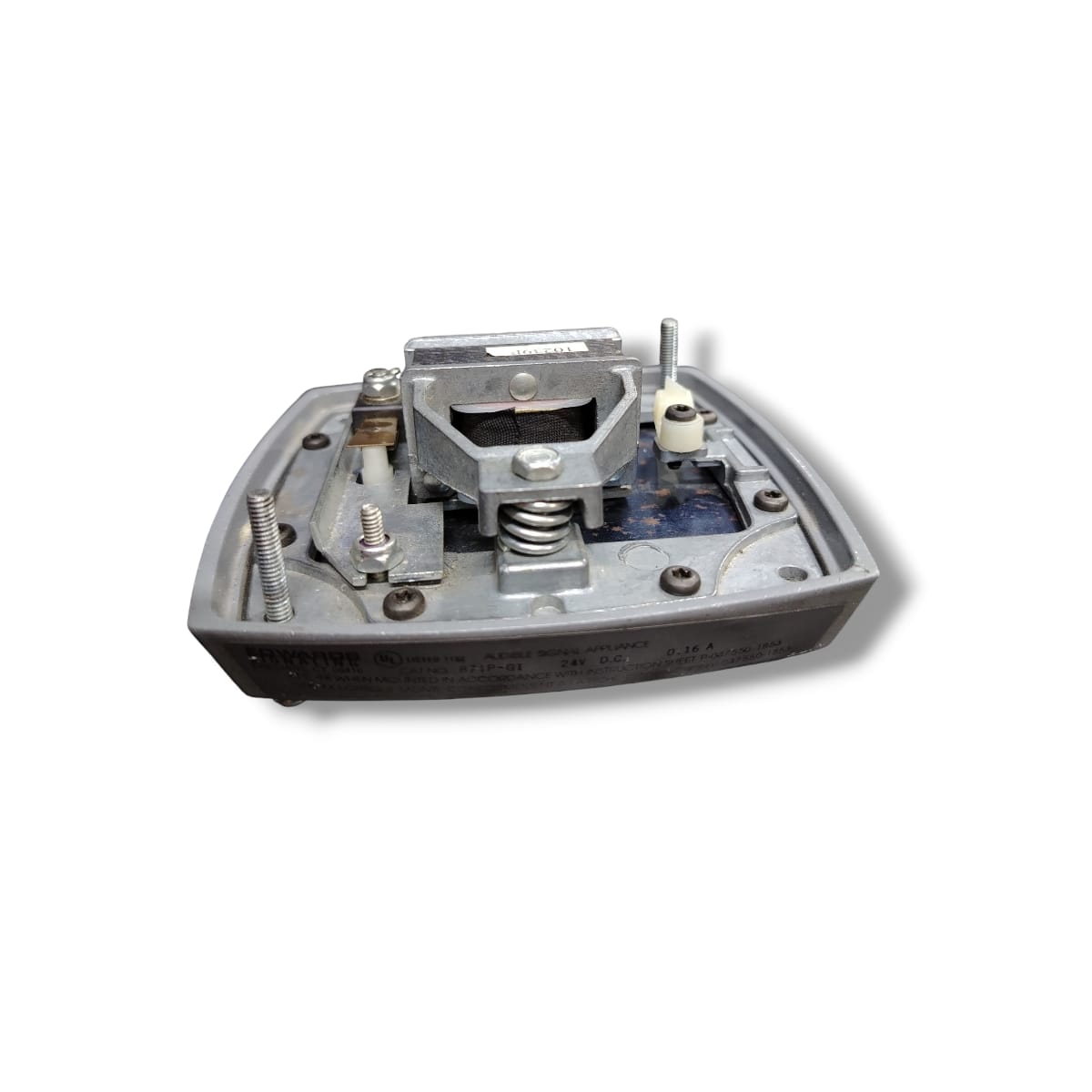

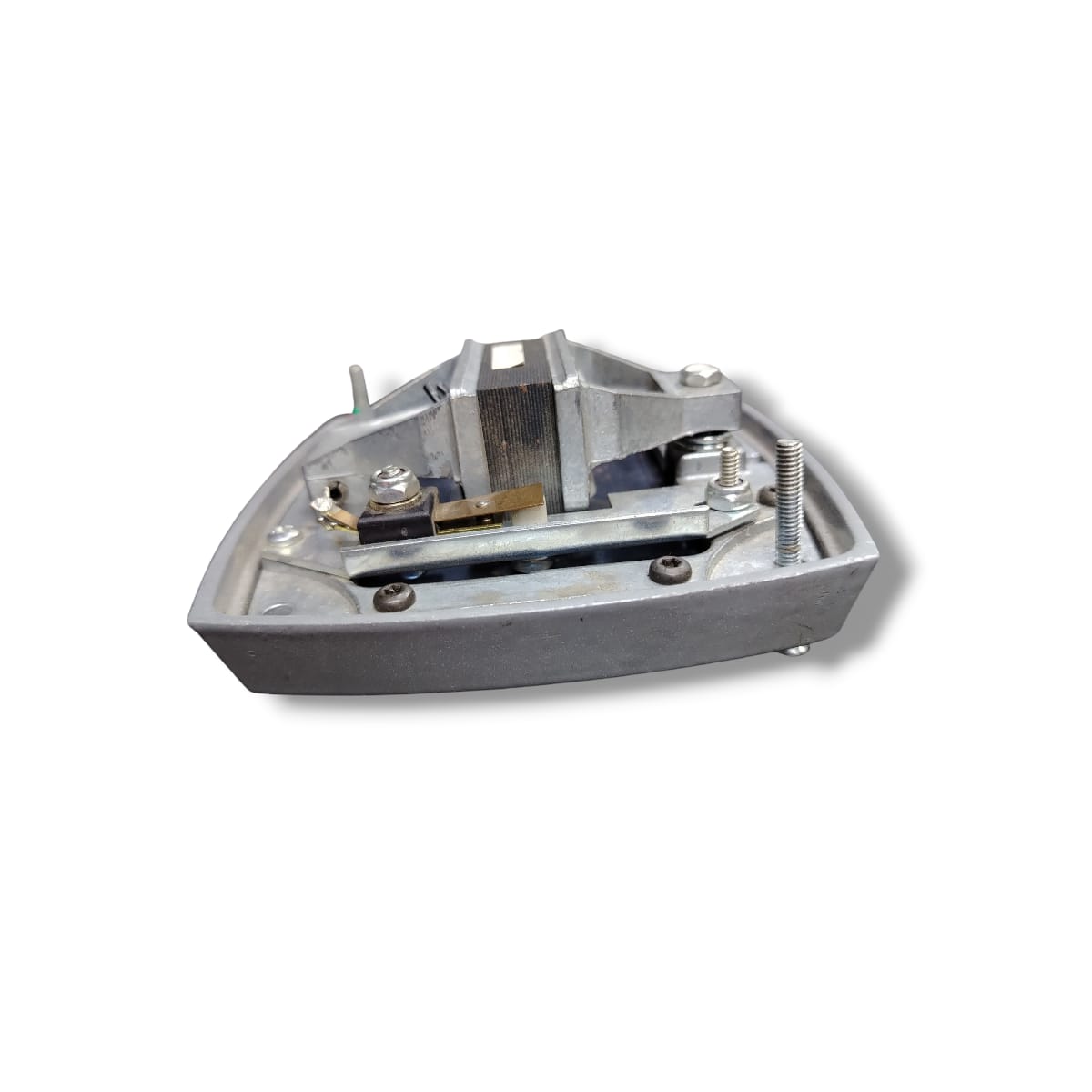

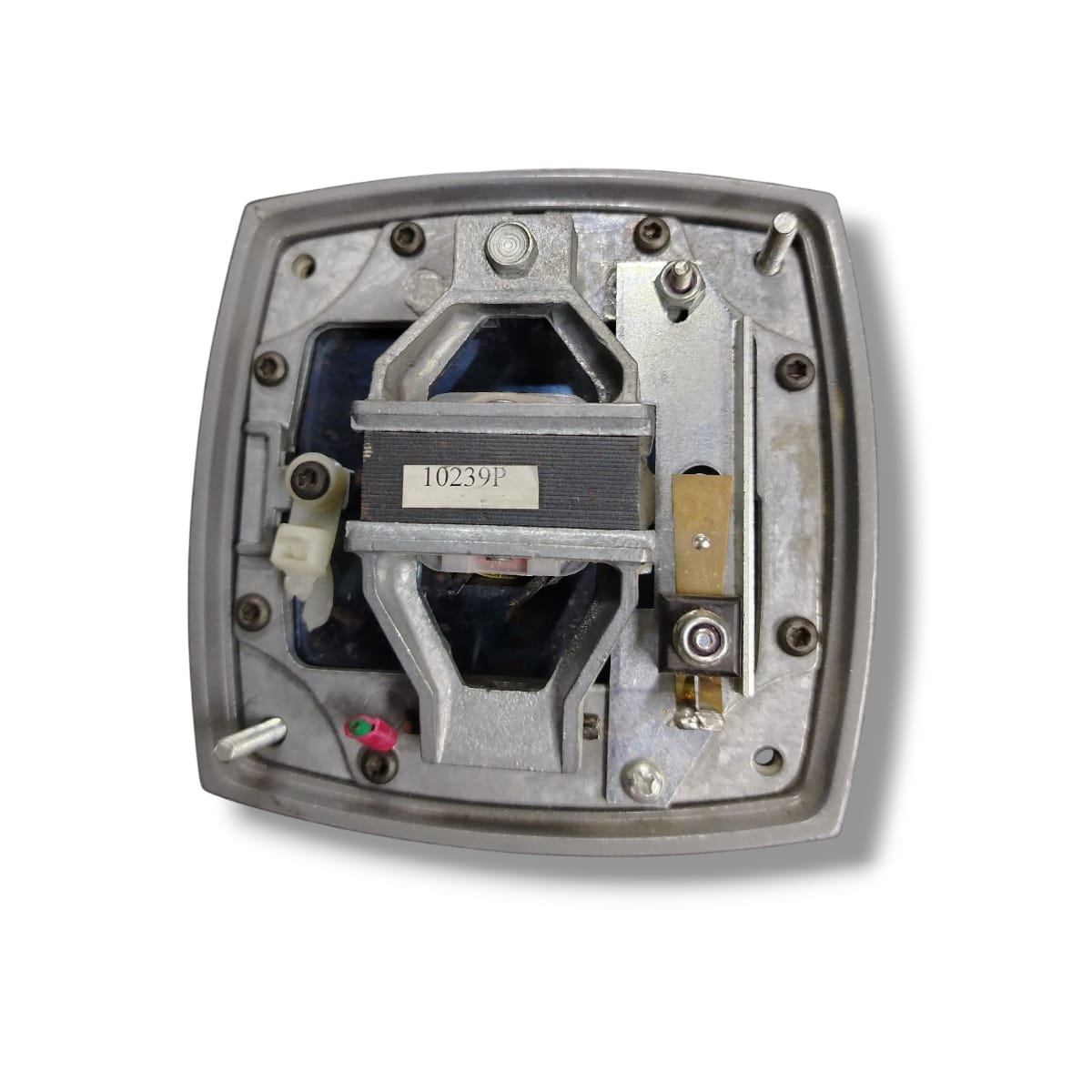

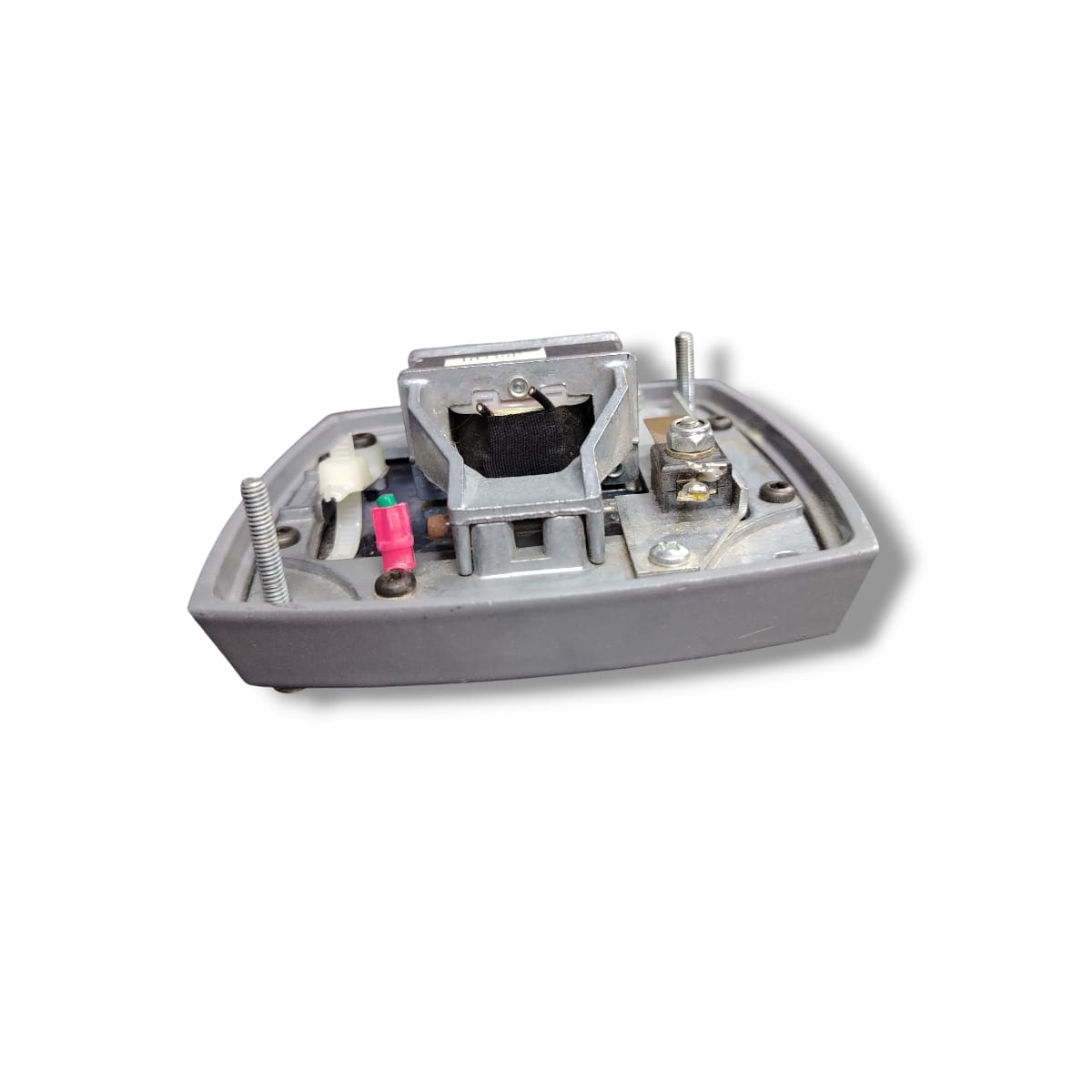

El Edwards 871P-G1 es un horn vibratorio de montaje en panel (vibrating horn), diseñado para uso intensivo como dispositivo de señalización audible en tableros, paneles o gabinetes.

Pertenece a la serie 871P / AdaptaHorn de Edwards Signaling, caracterizada por su bajo consumo y alta decibelería.

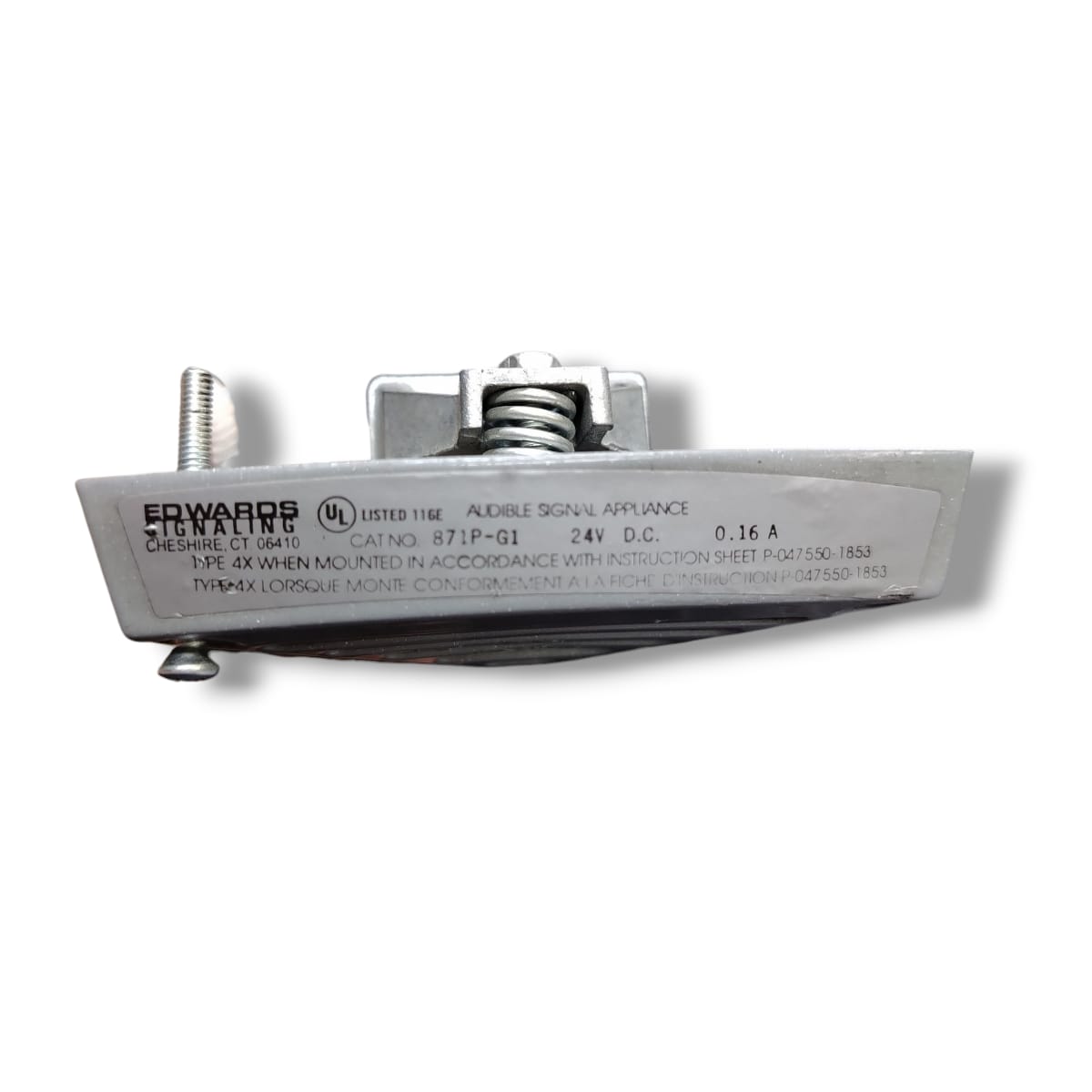

Voltaje de operación: 24 V DC

Corriente nominal: 0,16 A (160 mA)

Potencia consumida: ~ 3,8 W / VA

Nivel de sonido (SPL): 101 dB (a cierta distancia, típicamente 10 pies)

Otro valor reportado: 91 dB en algunas condiciones (notación alternativa en catálogo)

Tipo de montaje: panel semi-flush / montaje en panel

Carcasa / material: construcción en die-cast resistente a la corrosión

Gasket incluido: viene con junta (“gasket”) para sellado en montaje NEMA 4X / exterior

Compatibilidad con PLC: este tipo de alarmas genera picos transitorios (spikes), por lo que debe conectarse a salidas PLC con supresión de picos incorporada.

Dimensiones externas reportadas: ~ 4-5/8 in × 1-7/8 in × 4-5/8 in (≈ 117 mm × 48 mm × 117 mm)

Para montaje NEMA 4X, debe instalarse sobre una superficie plana y lisa del gabinete, empleando la junta provista para asegurar buen sellado.

Permitir espacio libre alrededor del dispositivo para disipación y evitar interferencia con componentes vivos (se recomienda ~ 32 mm entre componente vivo y carcasa).

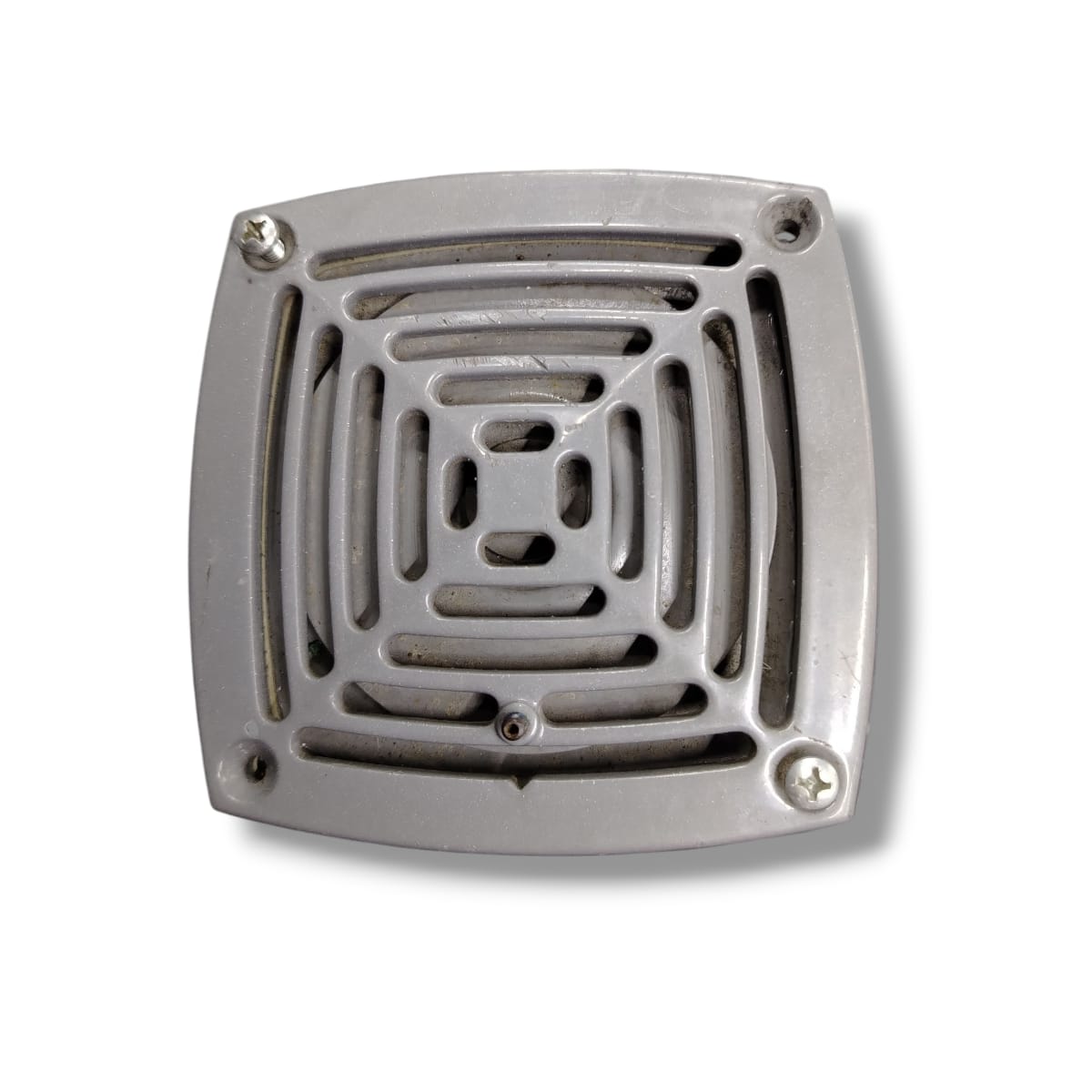

Ajuste de volumen: incorpora un tornillo de ajuste en la rejilla frontal para reducir volumen si es necesario.

Conexiones: cable positivo rojo, negativo negro, y tierra verde en versiones DC. La polaridad es importante en el modelo DC.

En proyectos con PLC, se recomienda verificar que la salida del PLC soporte el pico de arranque del dispositivo (1,7 A por 42 µs para el modelo 871P-G1) y tenga supresión de transitorios propia.

EQUIPO USADO FUNCIONANDO
