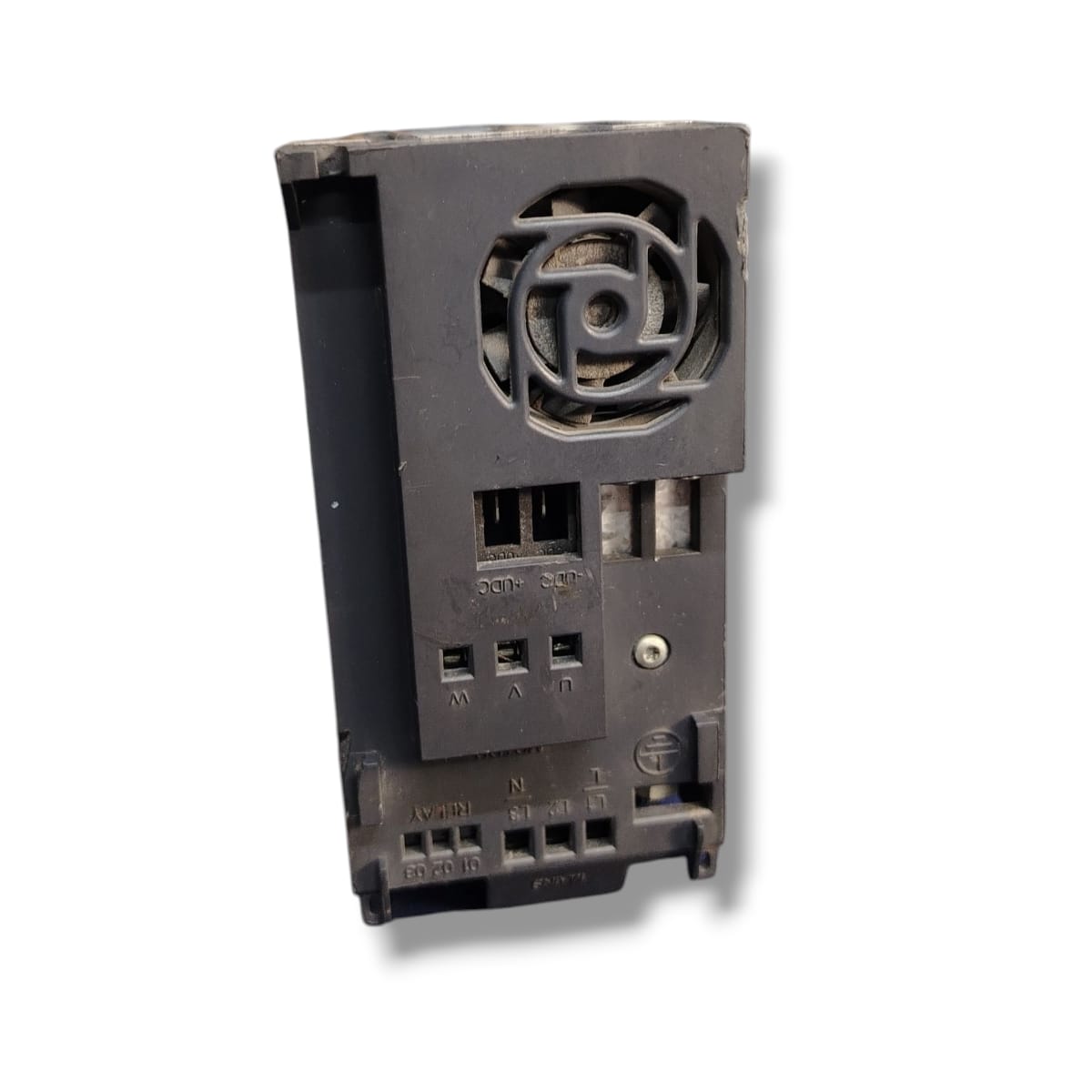

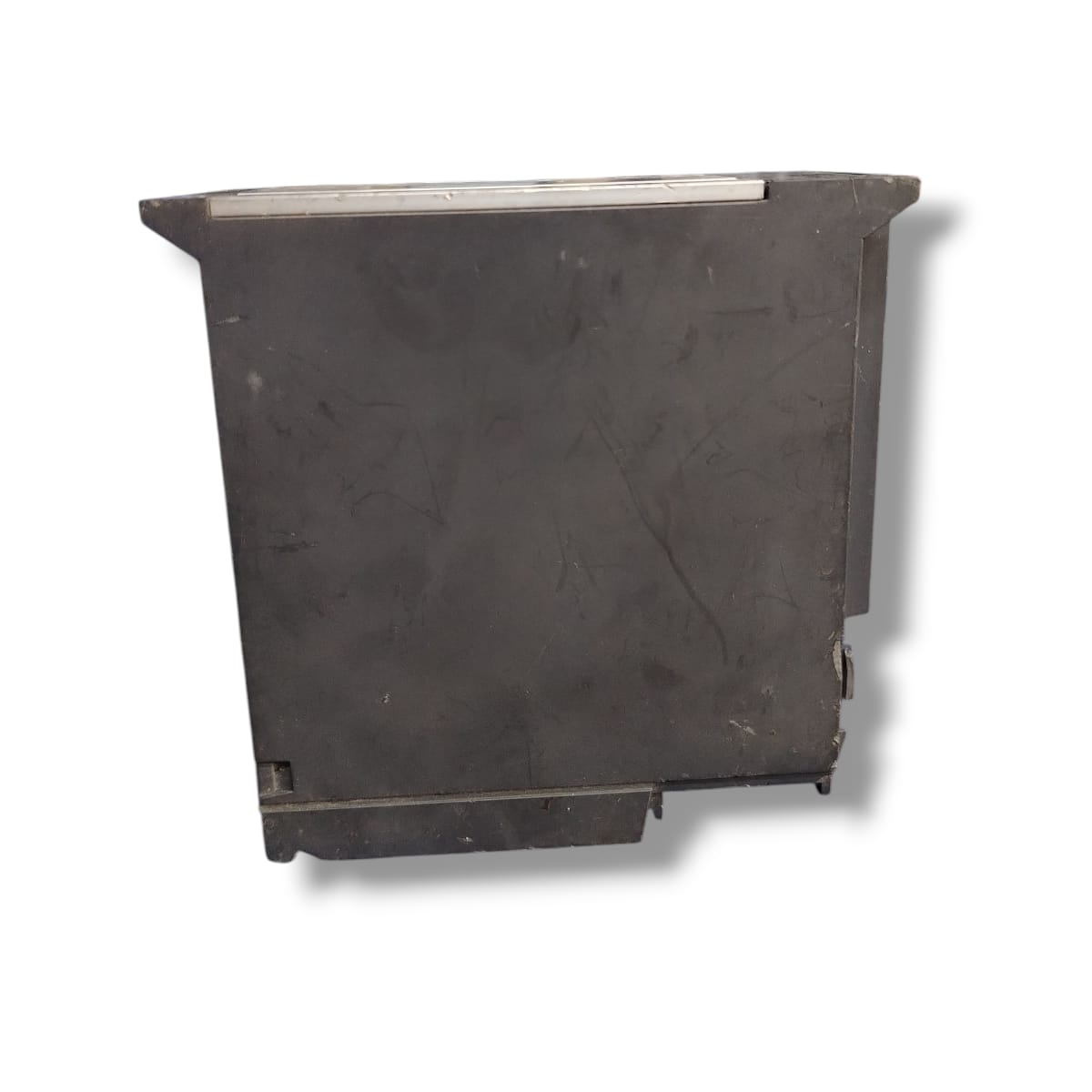

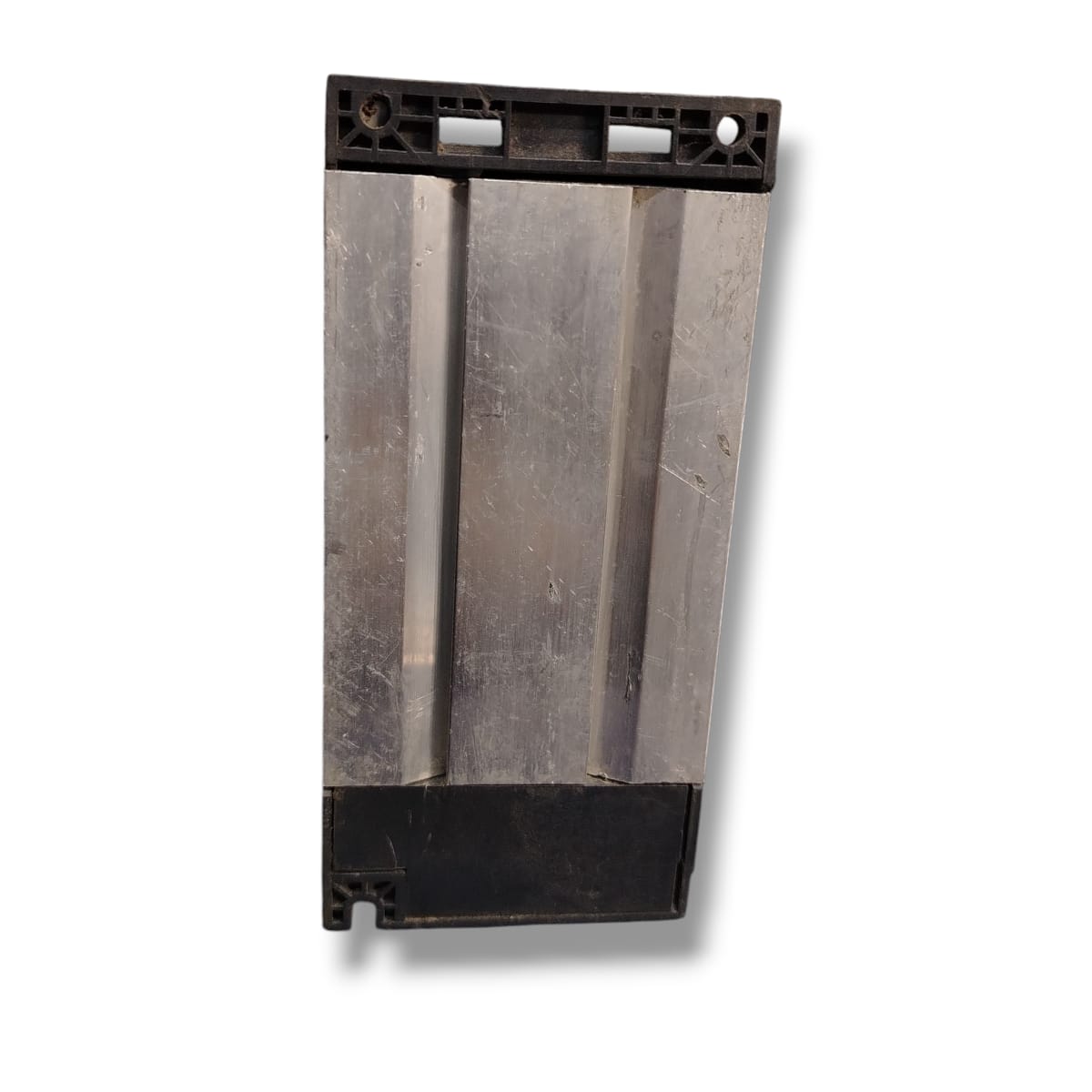

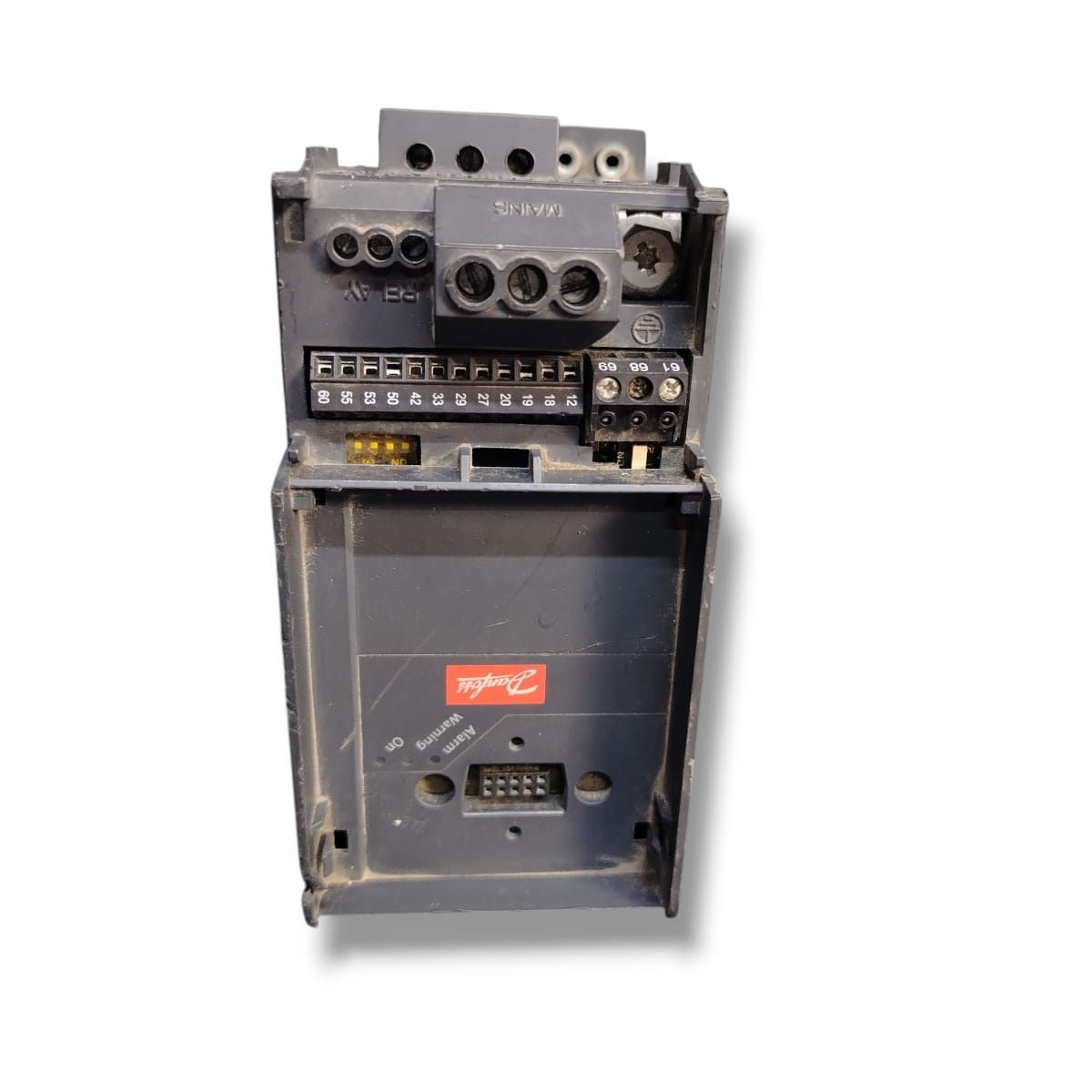

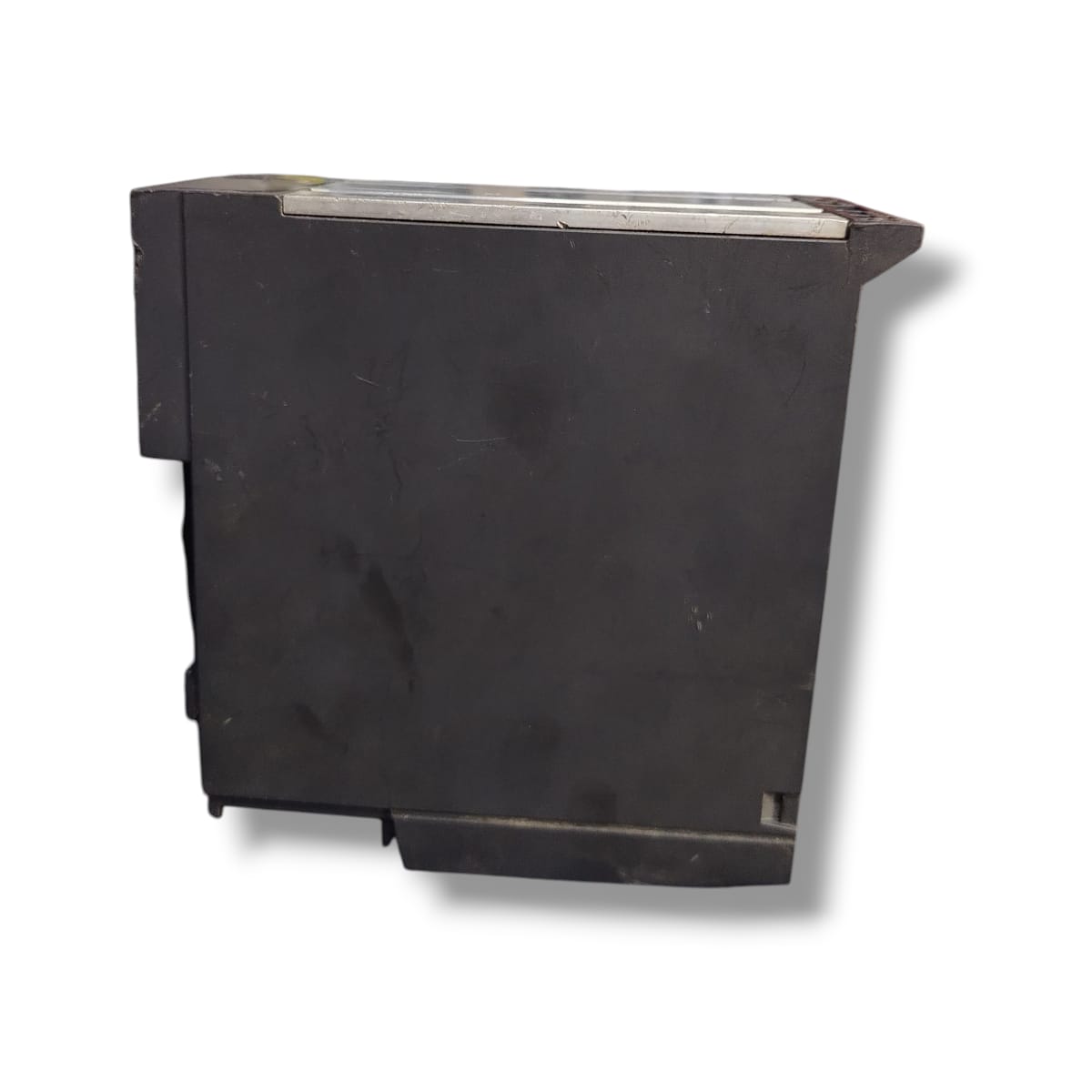

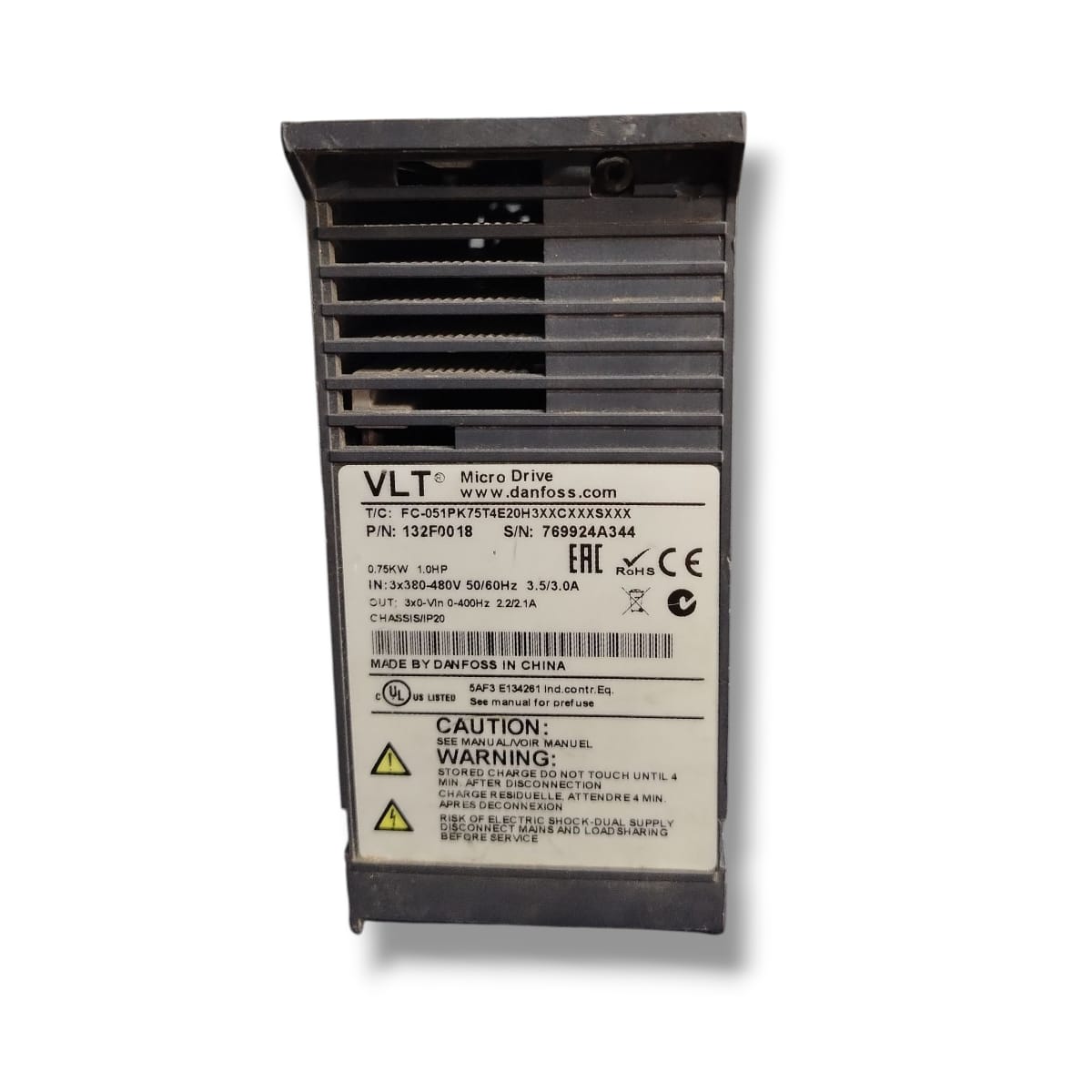

DANFOSS FC-051PK75T4E20H3XXCXXXSXX VARIADOR

DANFOSS FC-051PK75T4E20H3XXCXXXSXX VARIADOR

Potencia nominal: 0,75 kW (≈ 1,0 HP)

Fase / tensión de alimentación: trifásico, 380-480 V AC

Grado de protección / carcasa: tipo “Chassis”, con protección frontal (IP20; frontal IP54 cuando se monta cubierta frontal

PK75: indica la potencia del variador (0,75 kW)

T4: referencia a la categoría térmica / versión interna (normalmente relacionada con rango de temperatura, diseño térmico interno)

E20: variante de montaje / carcasa (E20 = tipo chasis / montaje en gabinete)

H3: filtro EMI / carácter de supresión de interferencias (cumplimiento RFI clase A1/B, C1)

Sin “Brake chopper”: este modelo no incluye transistor de frenado interno (“No brake chopper”)

Sin panel de control local: no incluye pantalla local (LCP) integrada: “No Loc. Cont. Panel”

PCB recubierta (coated): placas de circuito impreso protegidas contra corrosión / polvo dañino

Corriente de salida máxima: ~ 2,2 A

Frecuencia de salida:

 En modo V/f (voltaje / frecuencia): hasta 400 Hz

 En modo vector sin sensor (VVC+): hasta 200 Hz

Sobrecarga: 150 % durante 60 segundos (por lo menos en algunas configuraciones)

Eficiencia / disipación térmica: el dispositivo genera calor, tiene disipador interno. Un listado indica pérdida de potencia de aproximadamente 43,5 W en plena carga para ese modelo de 0,75 kW.

Montaje lado a lado posible: diseño compacto que permite montaje sin reducción de capacidad, en formato “book-style”

Entradas / salidas típicas:

 Varias entradas digitales (5 entradas digitales típicas)
 Entradas analógicas (2 entradas analógicas típicas)
 Salida analógica (1 salida analógica)
 Salida de relé: contacto de relé para alarma / estado

Comunicación serial: RS-485, protocolo Modbus RTU / FC (Danfoss)

Programación: mediante software Danfoss (MCT) a través de RS-485

Temperatura ambiente nominal de operación: diseño para ~ 40 °C (sin derating) Espacios de ventilación recomendados: aproximadamente 100 mm arriba y abajo para ventilación; lados pueden montarse contiguos

Dimensiones físicas (aproximadas): para el modelo de 0,75 kW, dimensiones del gabinete: ~ 70 mm de ancho × 155,6 mm de profundidad × 150 mm de alto (esta cifra aparece para un modelo equivalente)

EQUIPO USADO FUNCIONANDO
