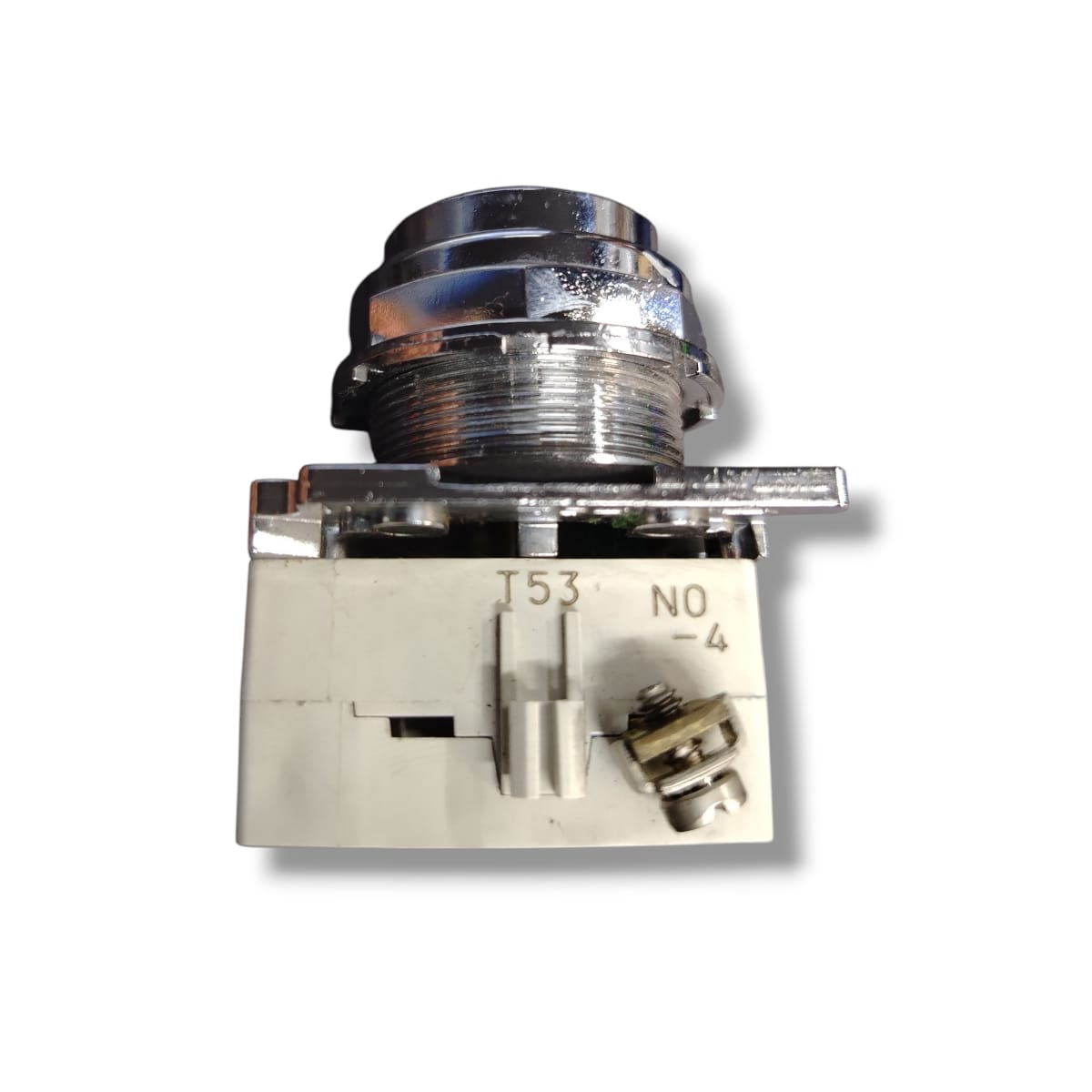

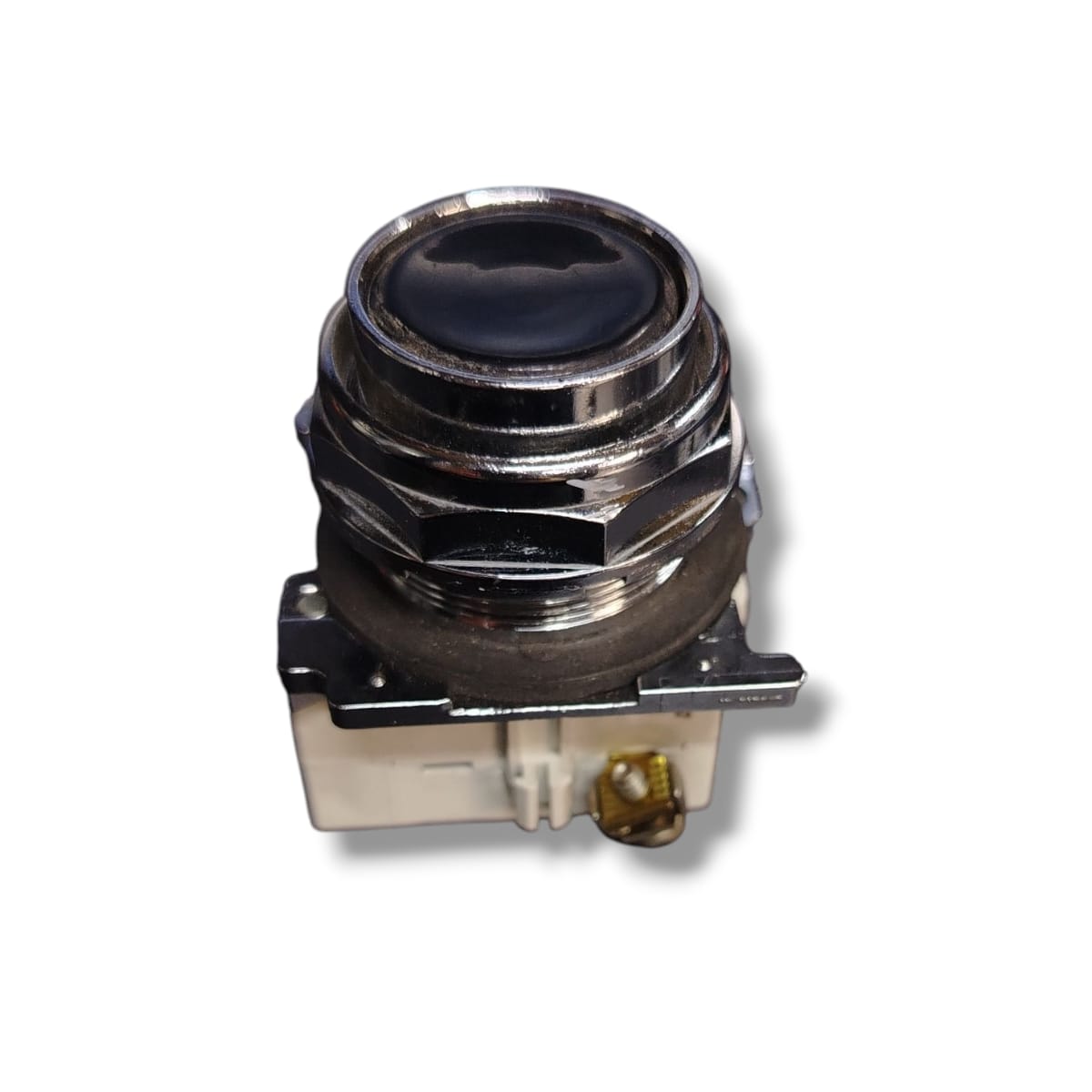

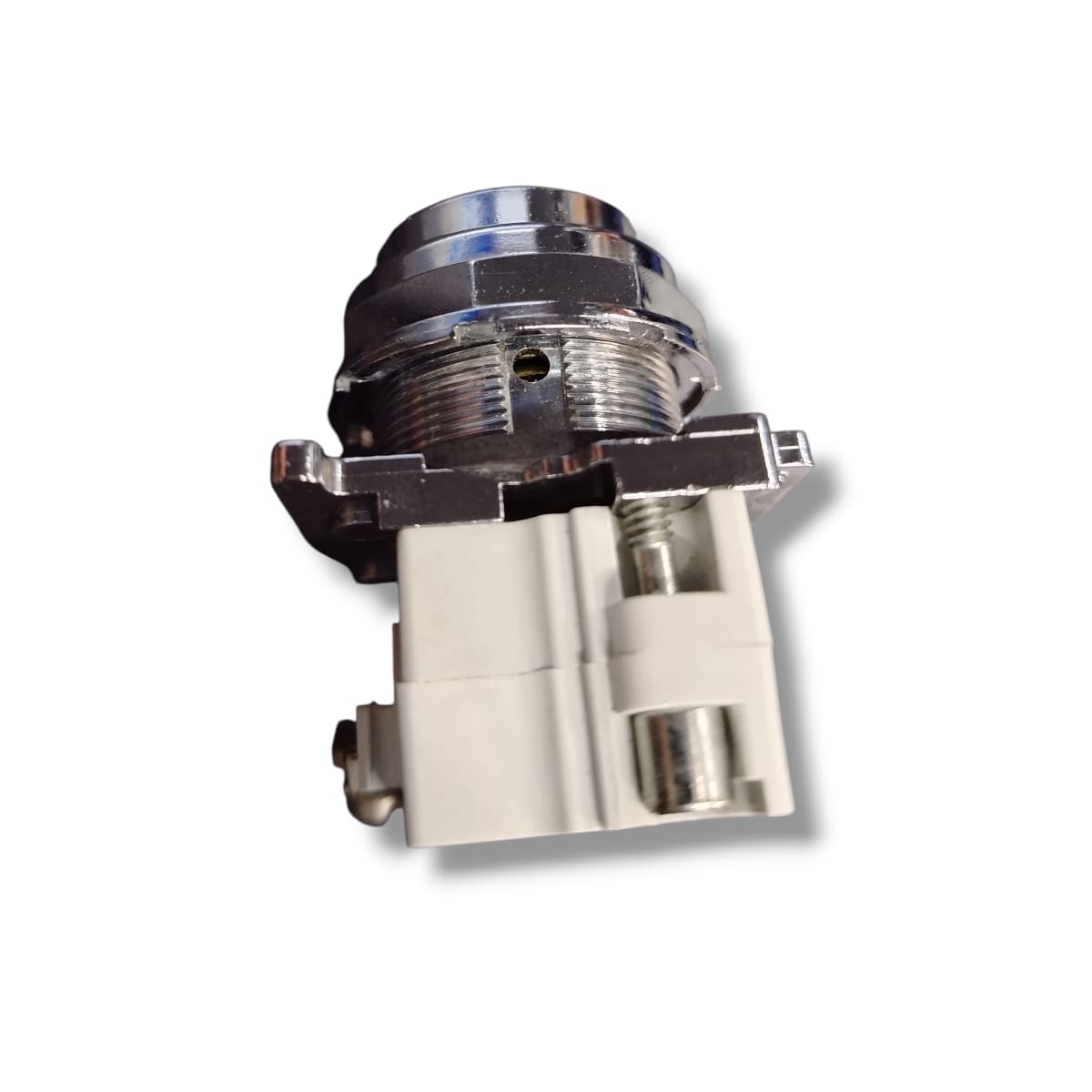

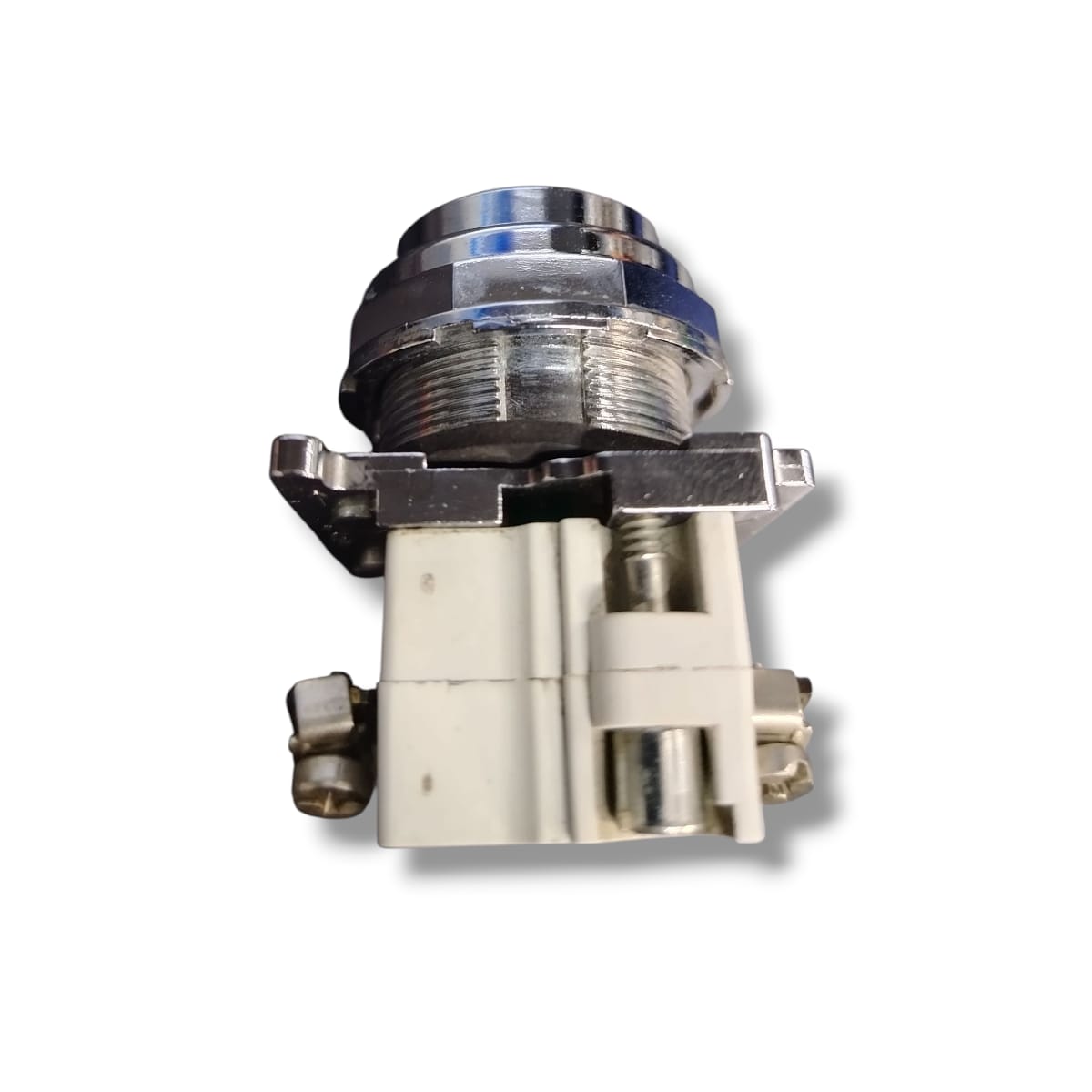

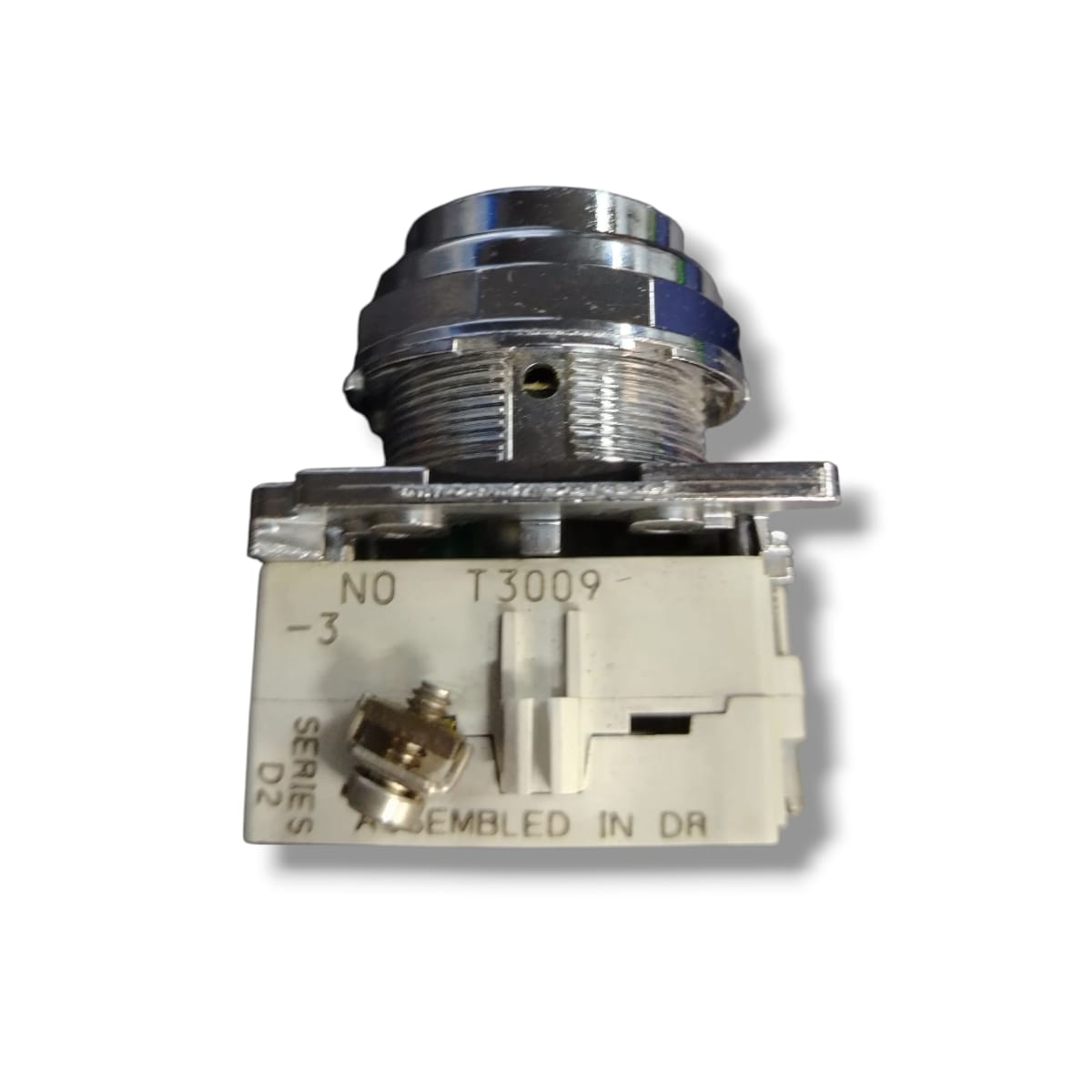

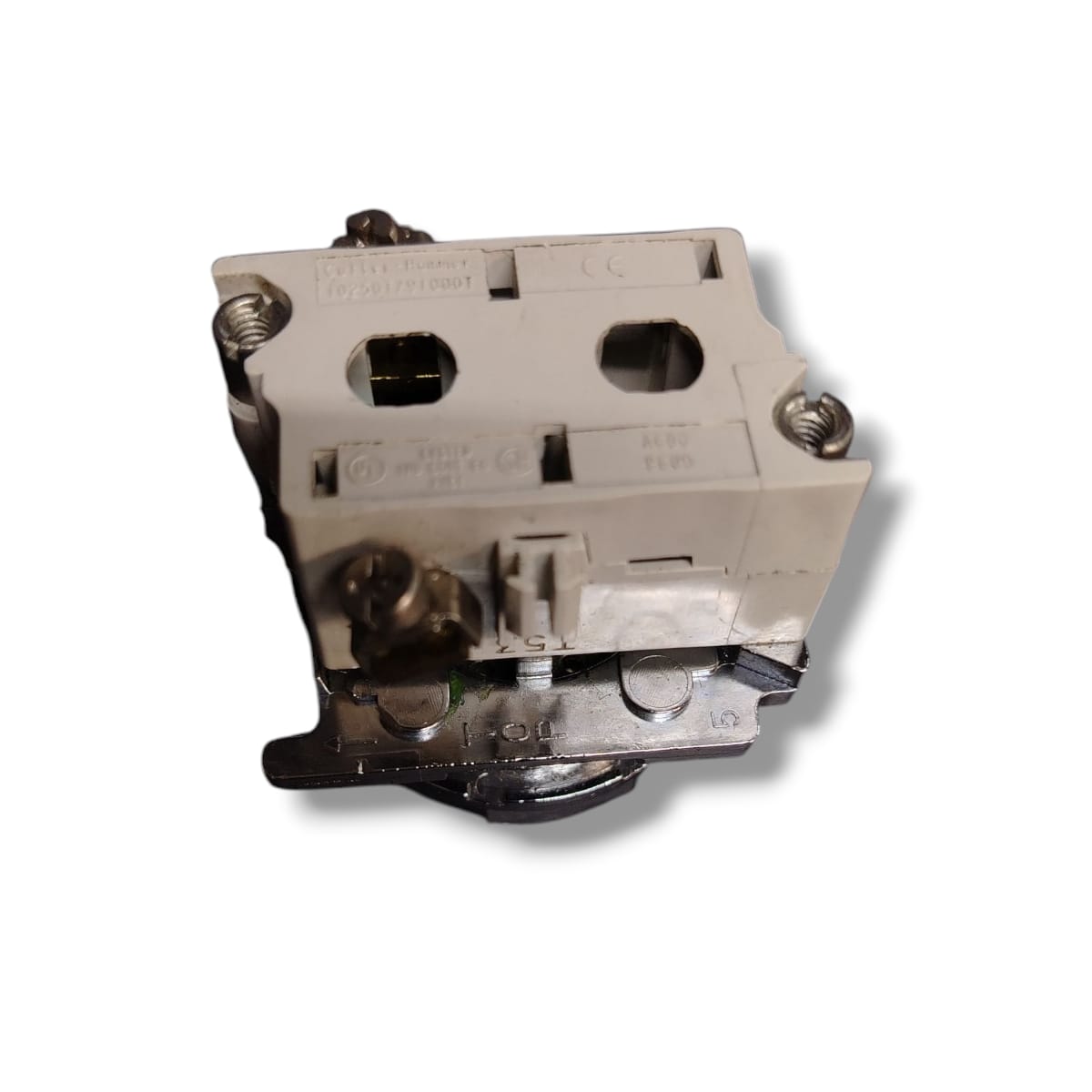

cutler hammer 10250t/91000t BOTON NEGRO

cutler hammer 10250t/91000t BOTON NEGRO

Series D de bloques de contacto para operadores tipo pulsador/selector.
Funciones especiales: Versiones con cierre anticipado (“Early Closing”) y/o apertura retardada (“Late Opening”) de los contactos para permitir lógicas de control especiales.
Diseño y montaje: El bloque de contacto se monta detrás del operador (pulsador, selector, etc.), en un panel con el operador insertado a través de una perforación y el bloque atornillado detrás. Requiere apriete de terminales a 7 in-lbs (≈ 0.8 Nm) durante la instalación.
Configuraciones típicas: Algunas variantes incluyen 1 NC + 1 NO; otras 2 NO; también 2 NC.
Compatibilidad del operador: Se debe comprobar que el operador (pulsador, selector, etc.) sea compatible con estos bloques de contacto, especialmente en configuraciones de tres posiciones o de tipo “push-pull”. Las versiones con sufijo “E” tienen contactos tipo “logic level”.
Entornos de uso / grado de protección: Diseñado para montaje en paneles tipo 1,2,3,3R,3S,4,4X,12 y 13, con montaje en superficie plano de operador; compatible con versiones ip65 en ciertas aplicaciones.
Terminales y conexión eléctrica: Terminales de tipo saddle clamp para conductores de 14 AWG a 22 AWG (≈ 2.5 mm² a 0.34 mm²), sólidos o trenzados. No mezclar un conductor de 1 con otra configuración de conductor en la misma terminal.
Aplicaciones típicas: Para sistemas de control industrial (mando, parada, selección de modos), donde se requiere una acción de contacto fiable, lógica de temporización (cierre anticipado o apertura retardada), y montaje modular en panel.

EQUIPO NUEVO
