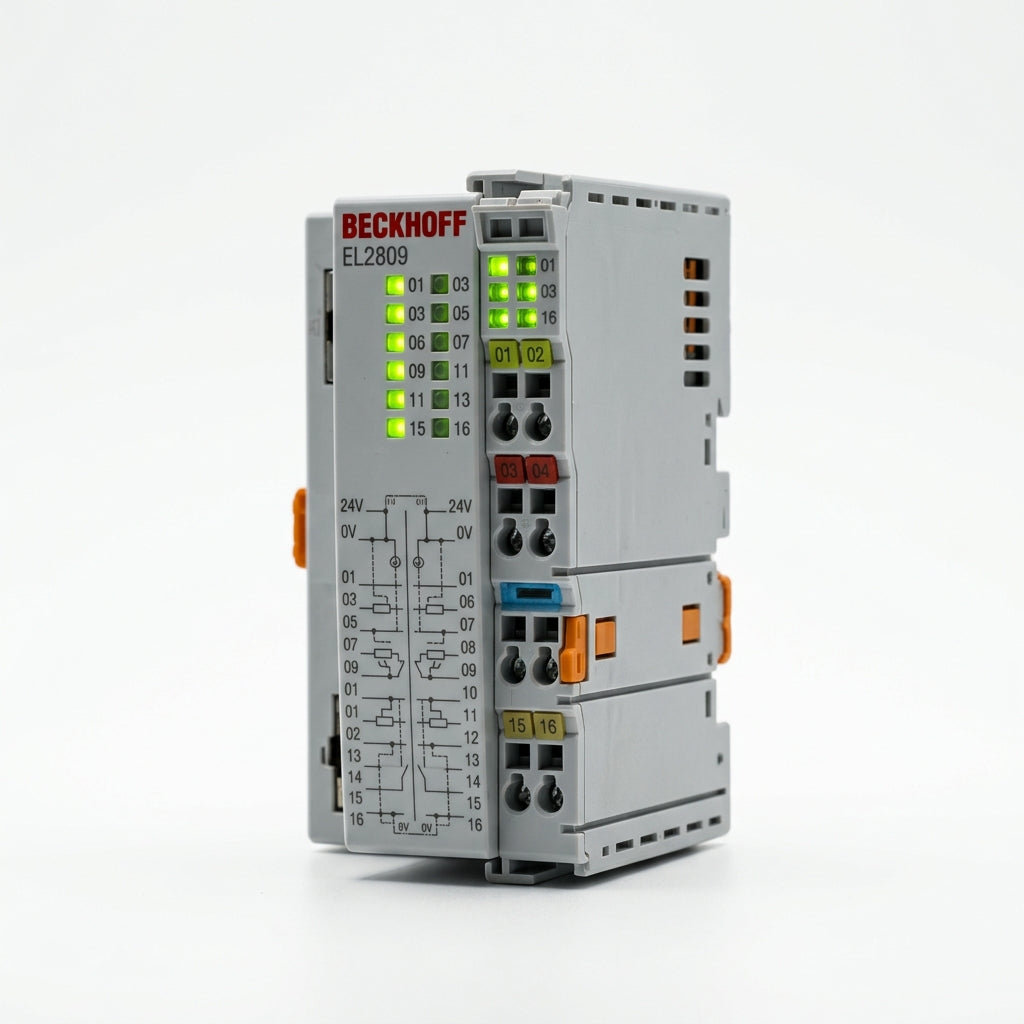

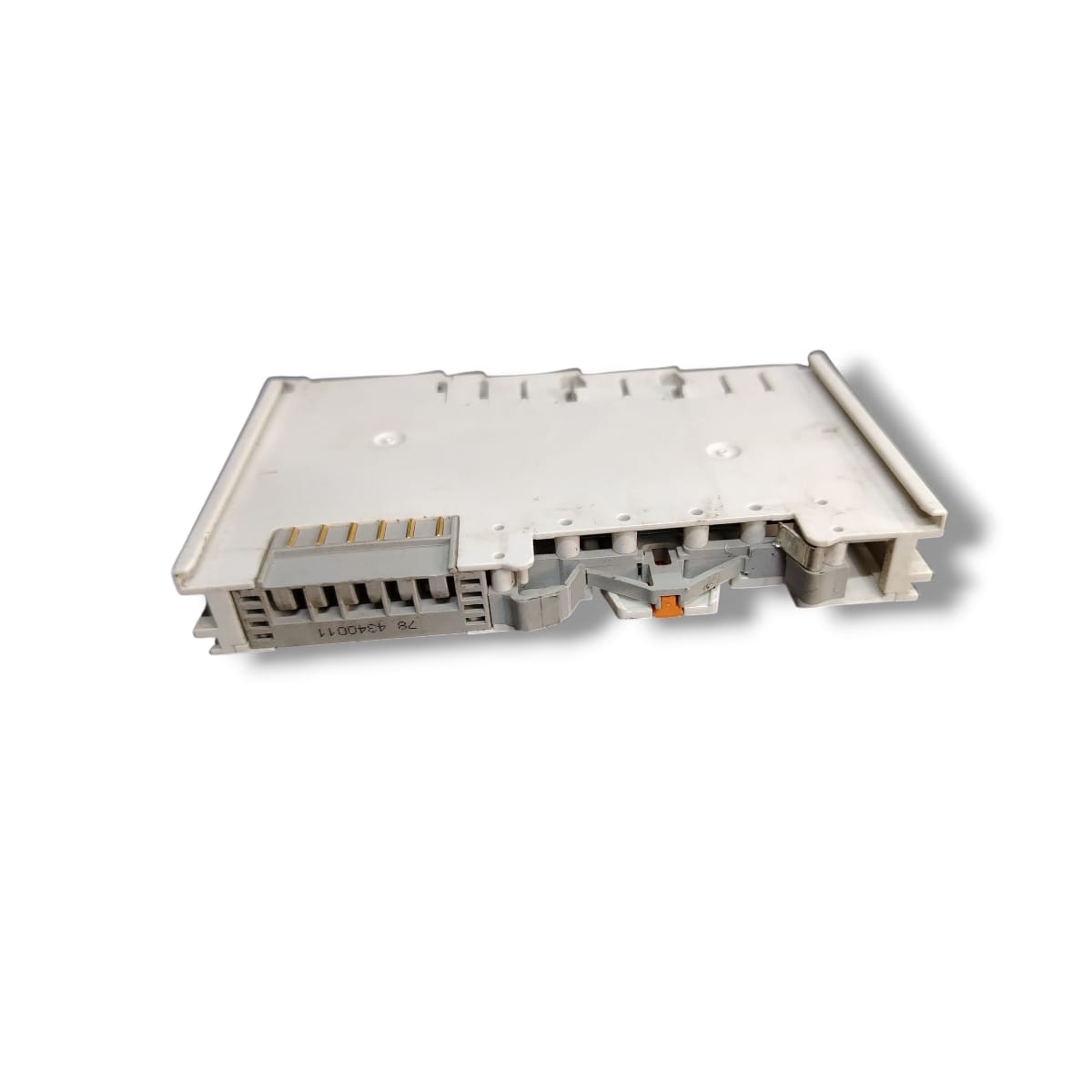

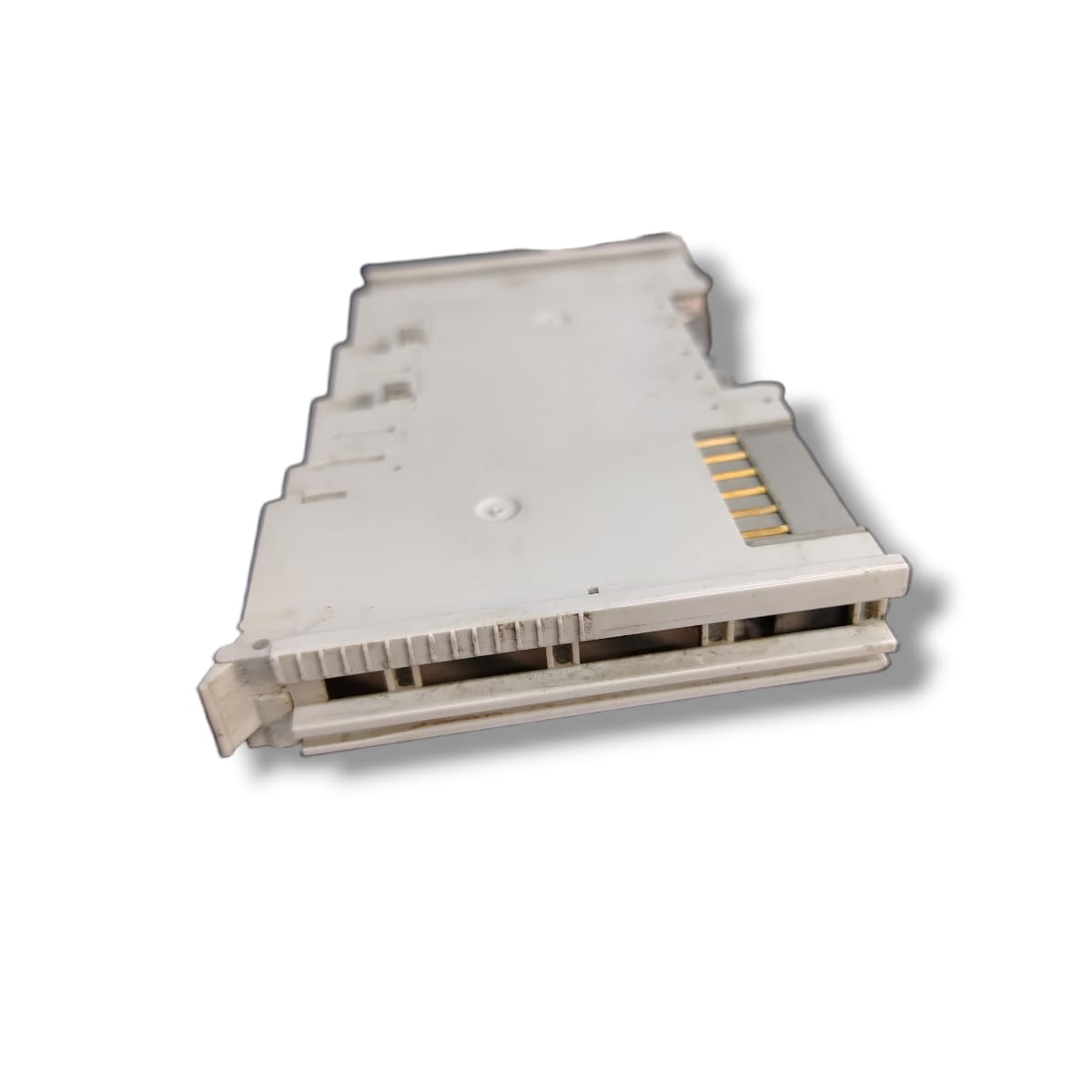

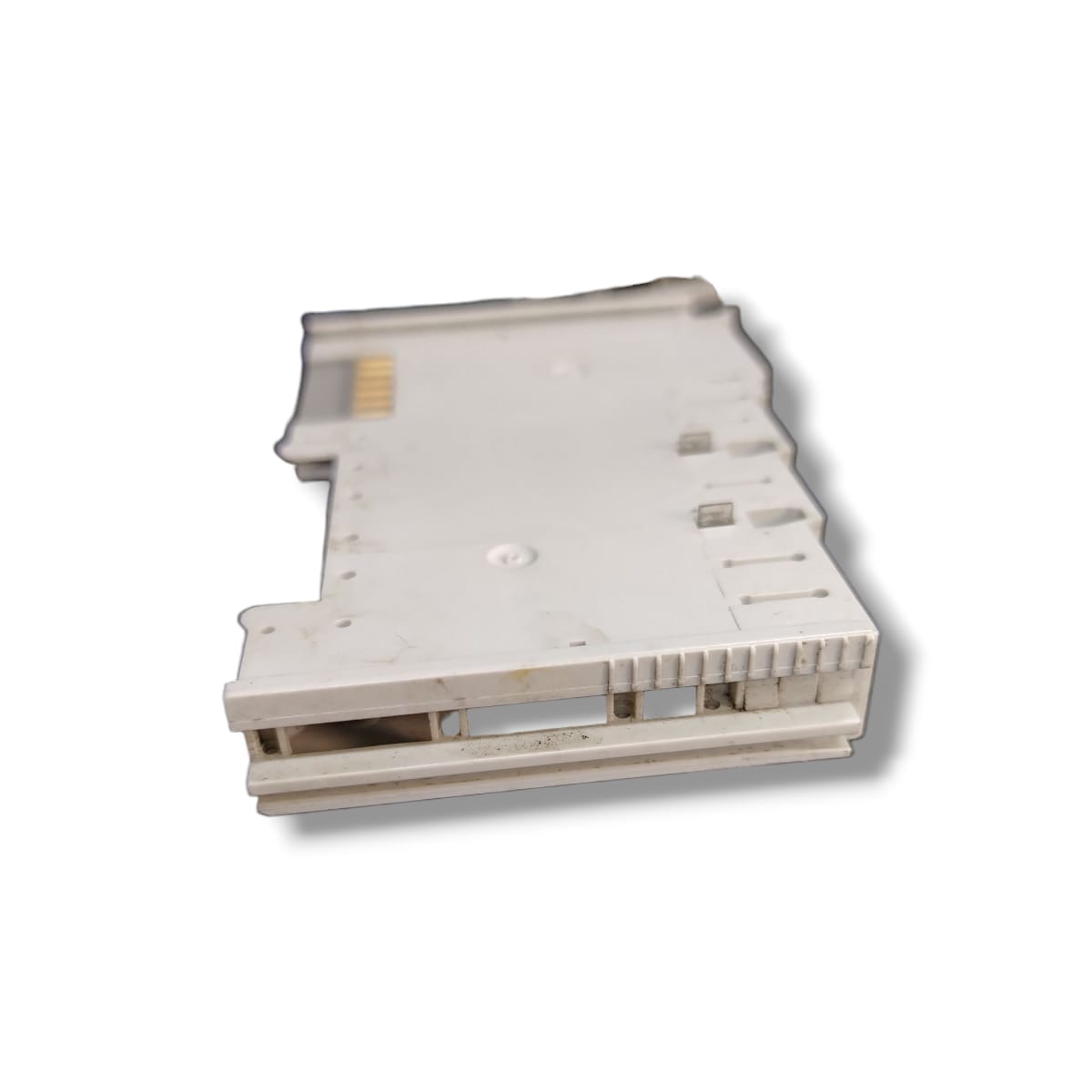

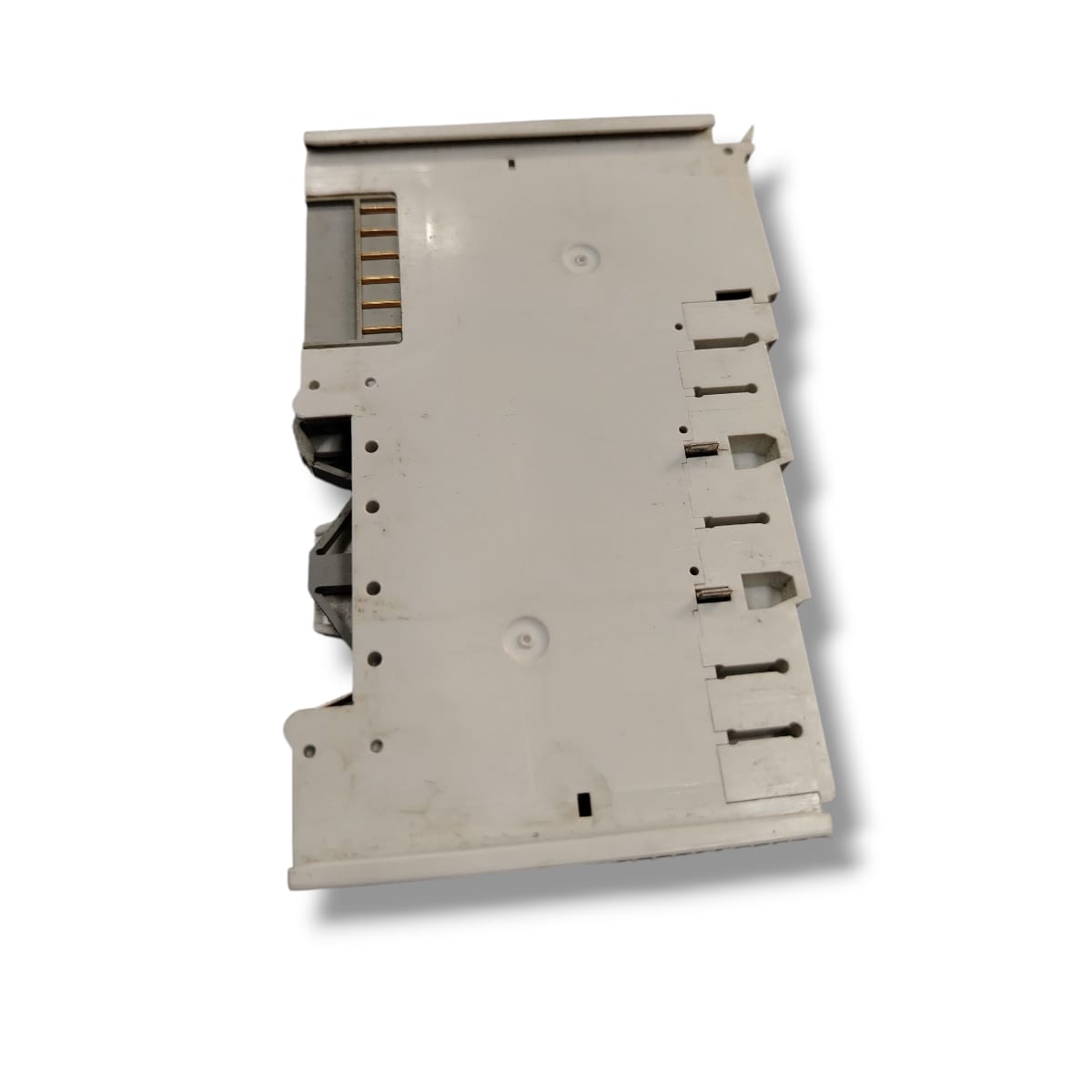

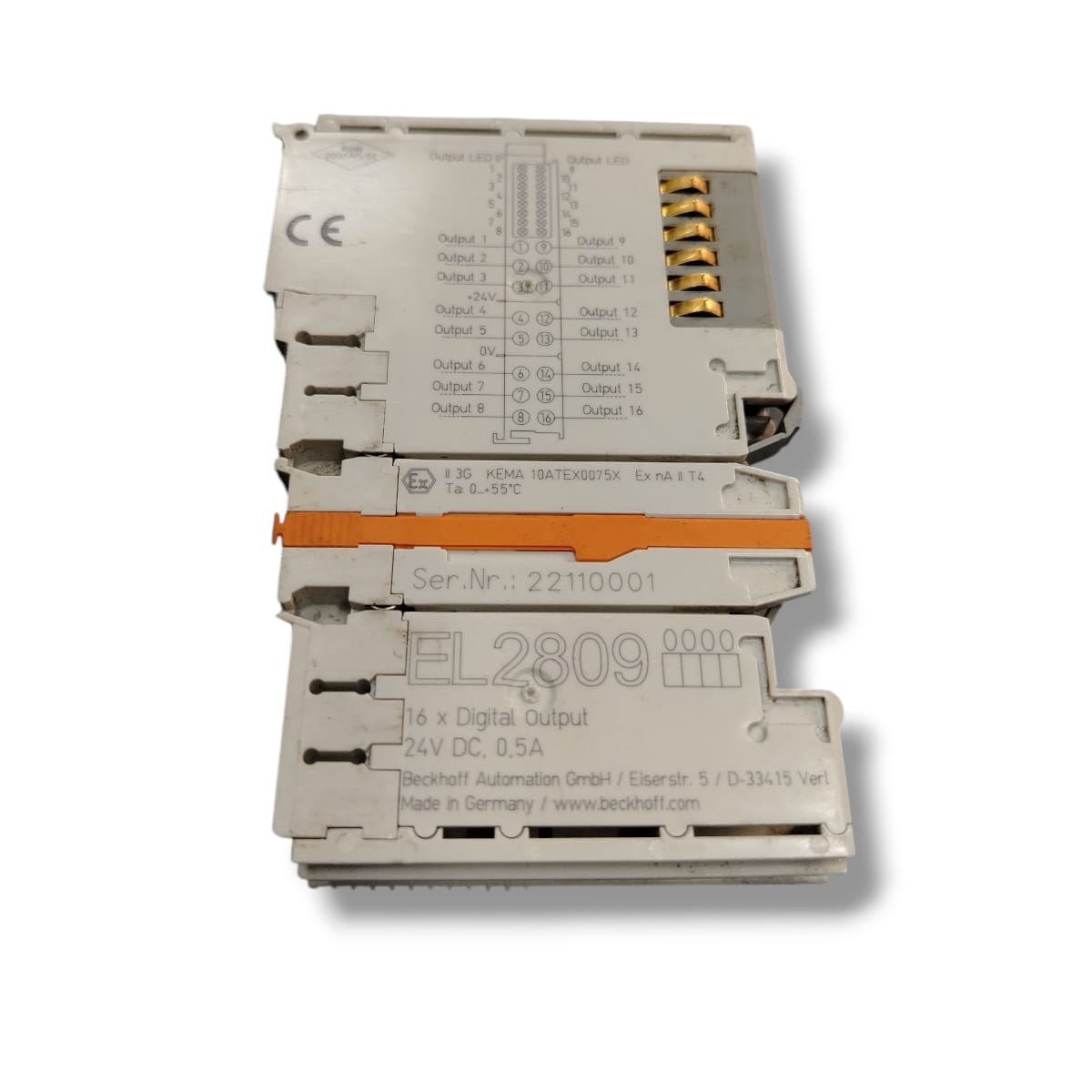

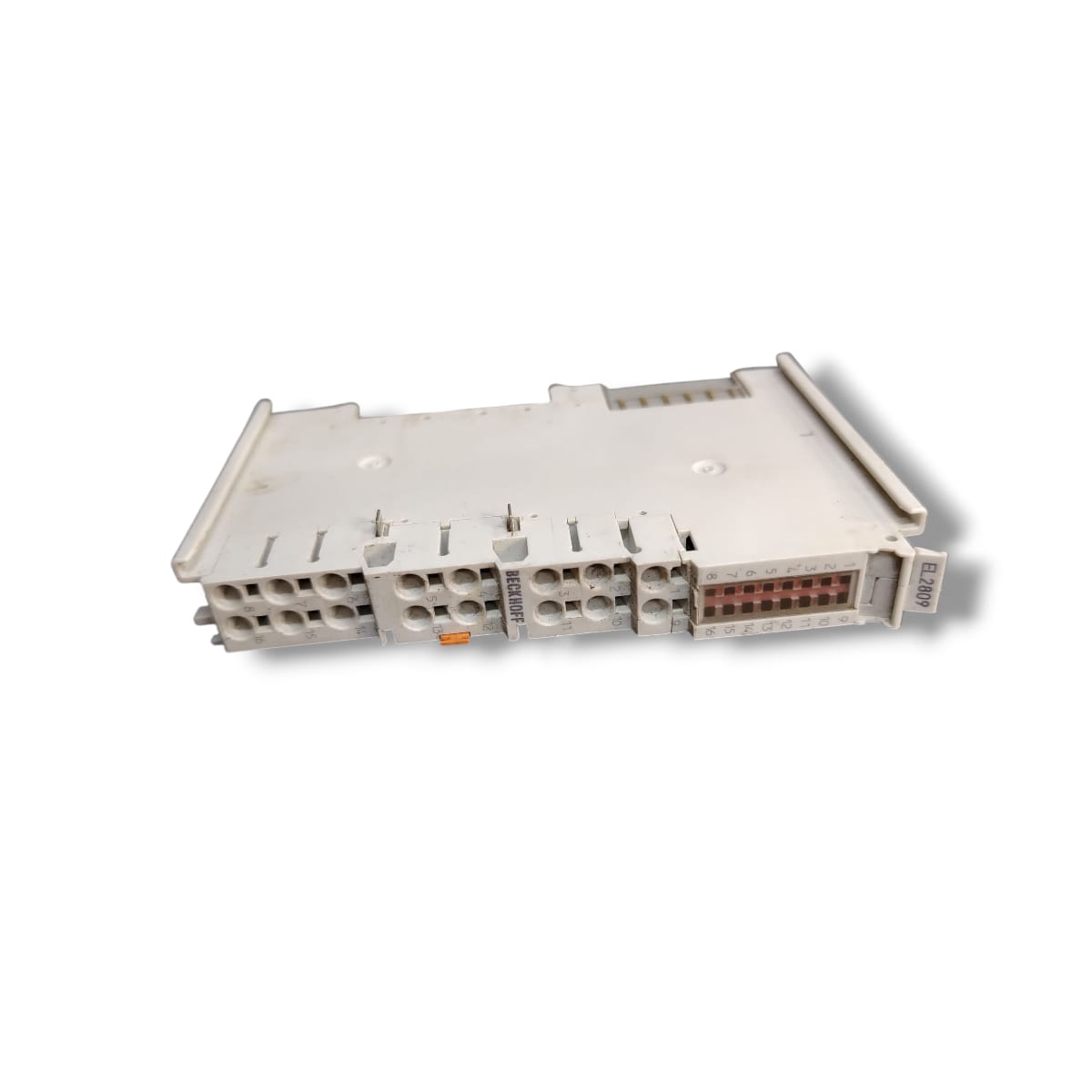

BECKHOFF EL2809 TERMINAL DE SALIDA DIGITAL DE ALTA INTENSIDAD

BECKHOFF  EL2809 TERMINAL DE SALIDA DIGITAL DE ALTA INTENSIDAD

El EL2809 es un terminal de salida digital de alta densidad (HD, High Density) para sistemas EtherCAT, con 16 canales de salida para control hacia actuadores en campo.

Este módulo recibe señales digitales de control desde el maestro EtherCAT y las convierte en salidas 24 V DC para accionar dispositivos en el nivel de campo. Todas las salidas están galvanicamente aisladas del bus y protegidas contra polaridad inversa, sobrecarga y cortocircuito.

Se coloca como terminal HD (alta densidad), lo que permite tener 16 contactos de salida en un módulo compacto de 12 mm de ancho.

El sistema utiliza tecnología de conexión 1-wire para los conductores de salida, lo que simplifica el cableado en aplicaciones normales.

Cantidad de salidas digitales: 16 canales

Tensión nominal de salida: 24 V DC (–15 % / +20 %)

Tipo de carga soportada: resistiva (óhmica), inductiva y carga tipo lámpara (“lamp load”)

Corriente máxima por canal: hasta 0,5 A (cada canal)

Protecciones integradas: protección contra cortocircuito, protección frente a polaridad inversa, salidas sobrecarga seguras

Consumo desde el bus EtherCAT (E-bus): aproximadamente 140 mA

Consumo de los contactos de alimentación (power contacts): ~ 35 mA más la carga conectada

Aislamiento entre bus y salidas: aislamiento eléctrico nominal de 500 V entre E-bus y campo

Tiempos de conmutación típicos:
Tiempo de encendido (TON): ~ 60 µs
Tiempo de apagado (TOFF): ~ 300 µs

Capacidad de ruptura de energía: < 150 mJ por canal

Corriente de corto circuito típica: < 2 A

Temperatura de operación: –25 °C hasta +60 °C

Temperatura de almacenamiento: –40 °C hasta +85 °C

Humedad relativa permitida: hasta 95 %, sin condensación

Resistencia a vibraciones y choques: conforme a normas EN 60068-2-6 / EN 60068-2 27

Compatibilidad electromagnética (EMC): cumple normas de inmunidad y emisión EN 61000-6-2 / EN 61000-6-4

Grado de protección / posición de instalación: IP20, montaje variable (puede instalarse en diferentes orientaciones)

Conexión de cableado: permite conexión sin herramientas (“tool-free”) para conductores sólidos mediante tecnología de inserción directa (plug-in)

Terminales de potencia (power contacts): las salidas se alimentan a través del contacto de 24 V interno del módulo (power contact)

EQUIPO USADO FUNCIONANDO
