El EL2124 es un terminal de salida digital de 4 canales integrado para sistemas EtherCAT, destinado a llevar señales lógicas de control desde el sistema de automatización hacia actuadores u otros elementos del proceso. Su diseño compacto y rápido lo hace útil en instalaciones exigentes.

El EL2124 convierte señales digitales lógicas del sistema de control en salidas para dispositivos externos, transmitiendo las señales con aislamiento eléctrico entre el bus EtherCAT (E-bus) y el nivel de campo.

Cuenta con 4 canales de salida digital.

Cada canal posee un LED que indica visualmente el estado de la señal (activo/inactivo).

Las salidas adoptan tecnología push-pull (CMOS), permitiendo conducción activa tanto para nivel alto como bajo, y están protegidas contra sobrecargas y cortocircuitos.

Tensión nominal de salida: 5 V DC

Corriente máxima por canal: ±20 mA, con protección contra cortocircuito

Tipo de carga soportada: cargas resistivas (óhmicas) y carga tipo lámpara (ohmic, lamp load)

Tecnología de conexión: admite conexiones de 2 o 3 hilos, según configuración de la carga

Consumo del bus E-bus (alimentación interna del módulo): típico ~ 130 mA

Consumo en contactos de potencia (salidas): típico ~ 12 mA más la carga conectada

Aislamiento eléctrico entre bus y terminal de campo: 500 V DC nominal

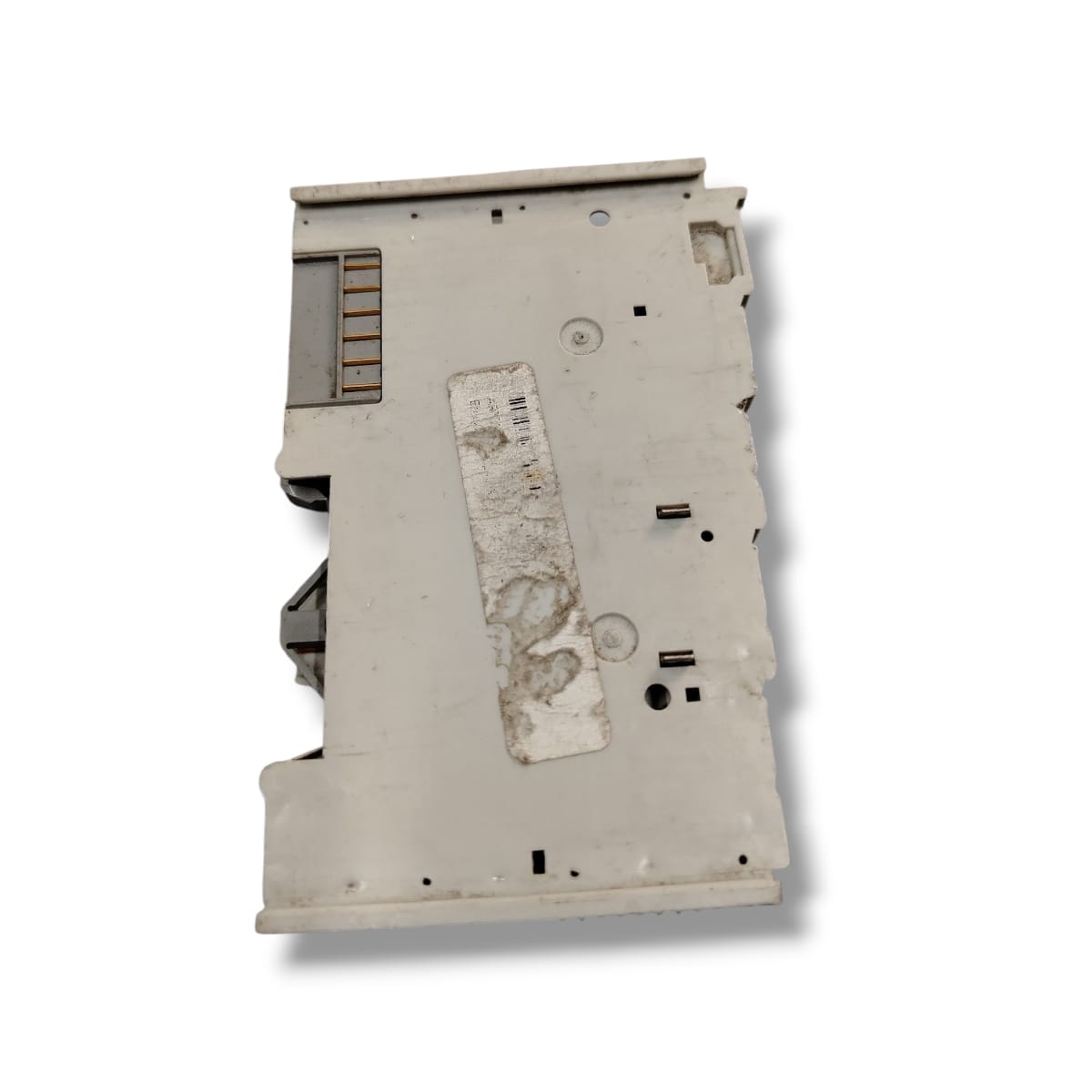

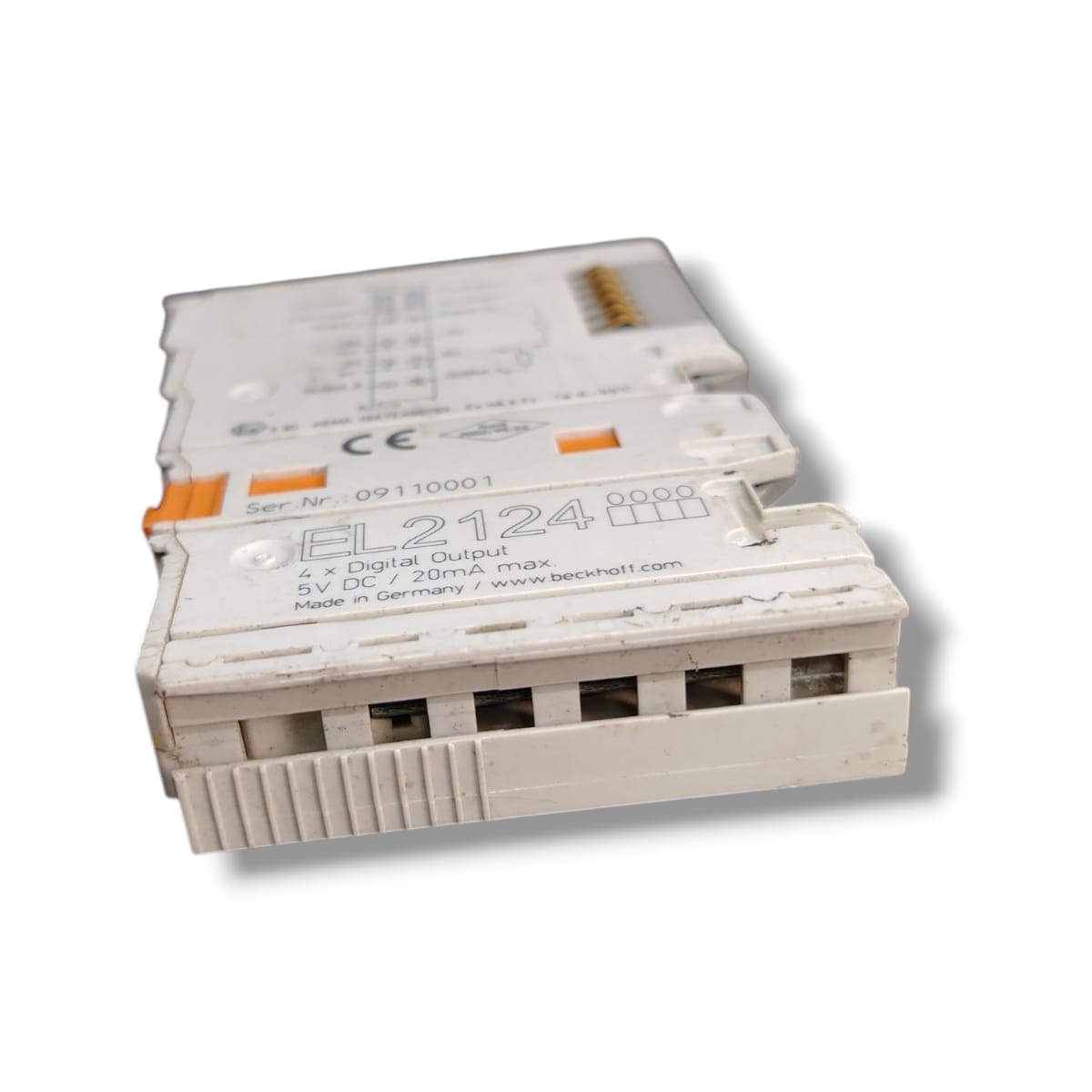

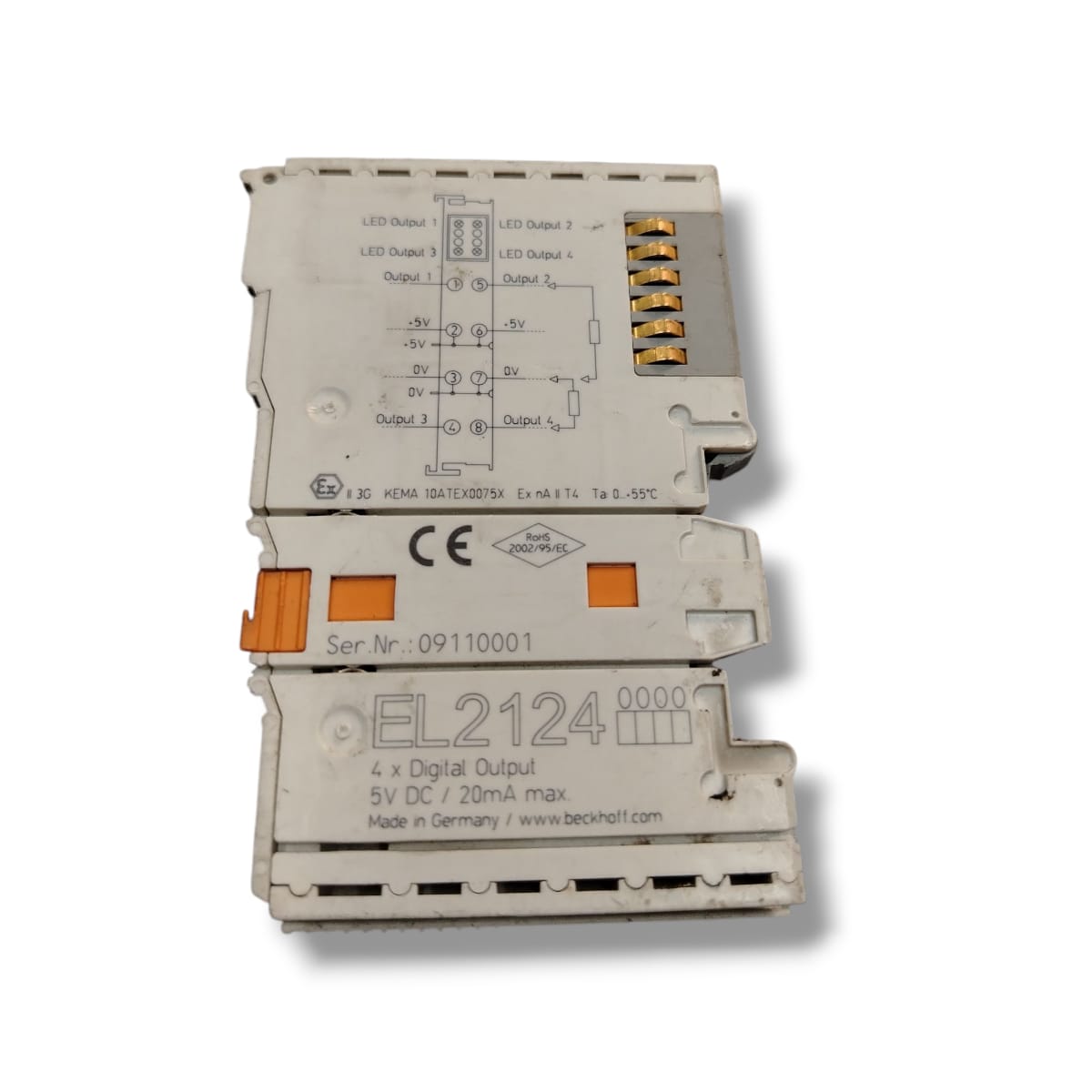

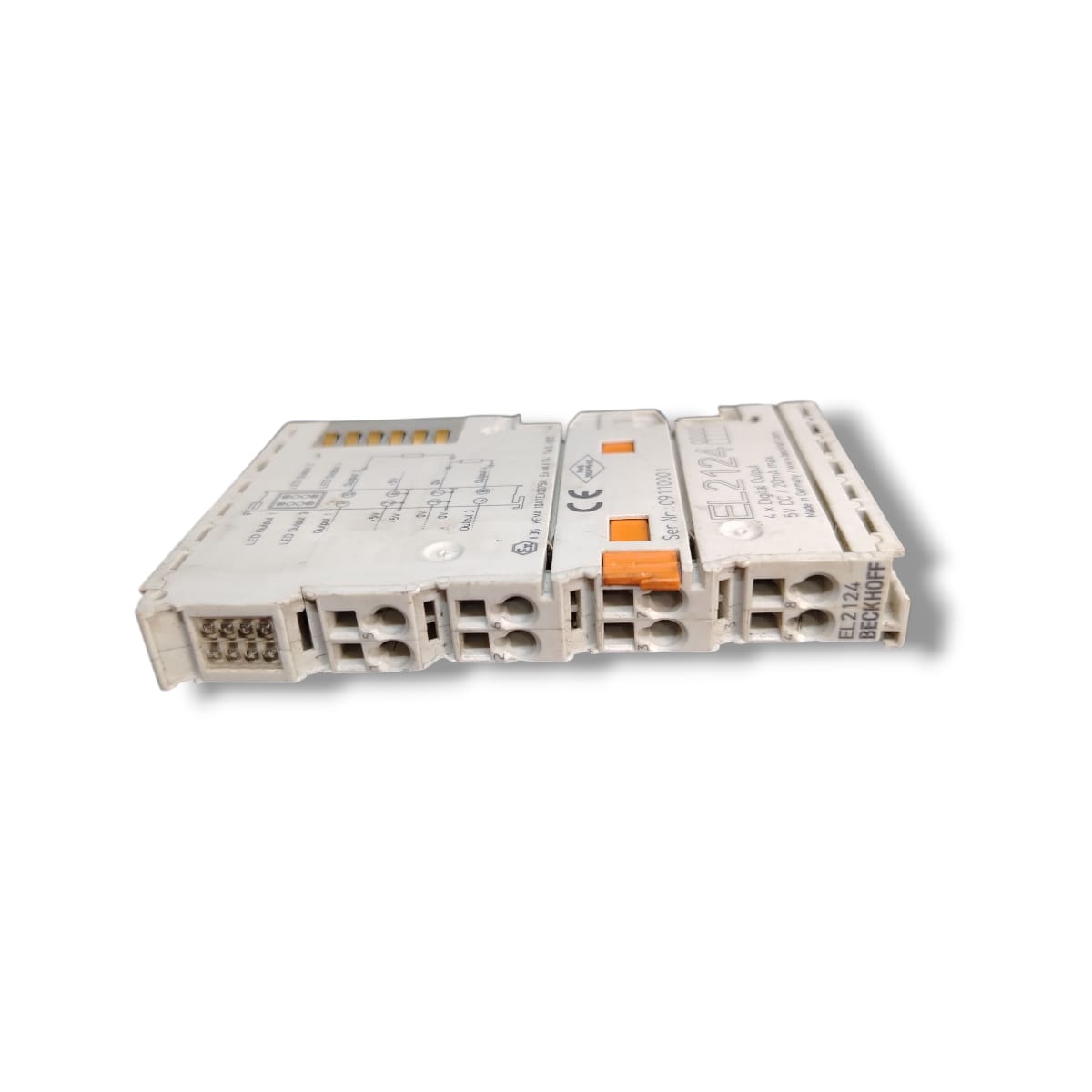

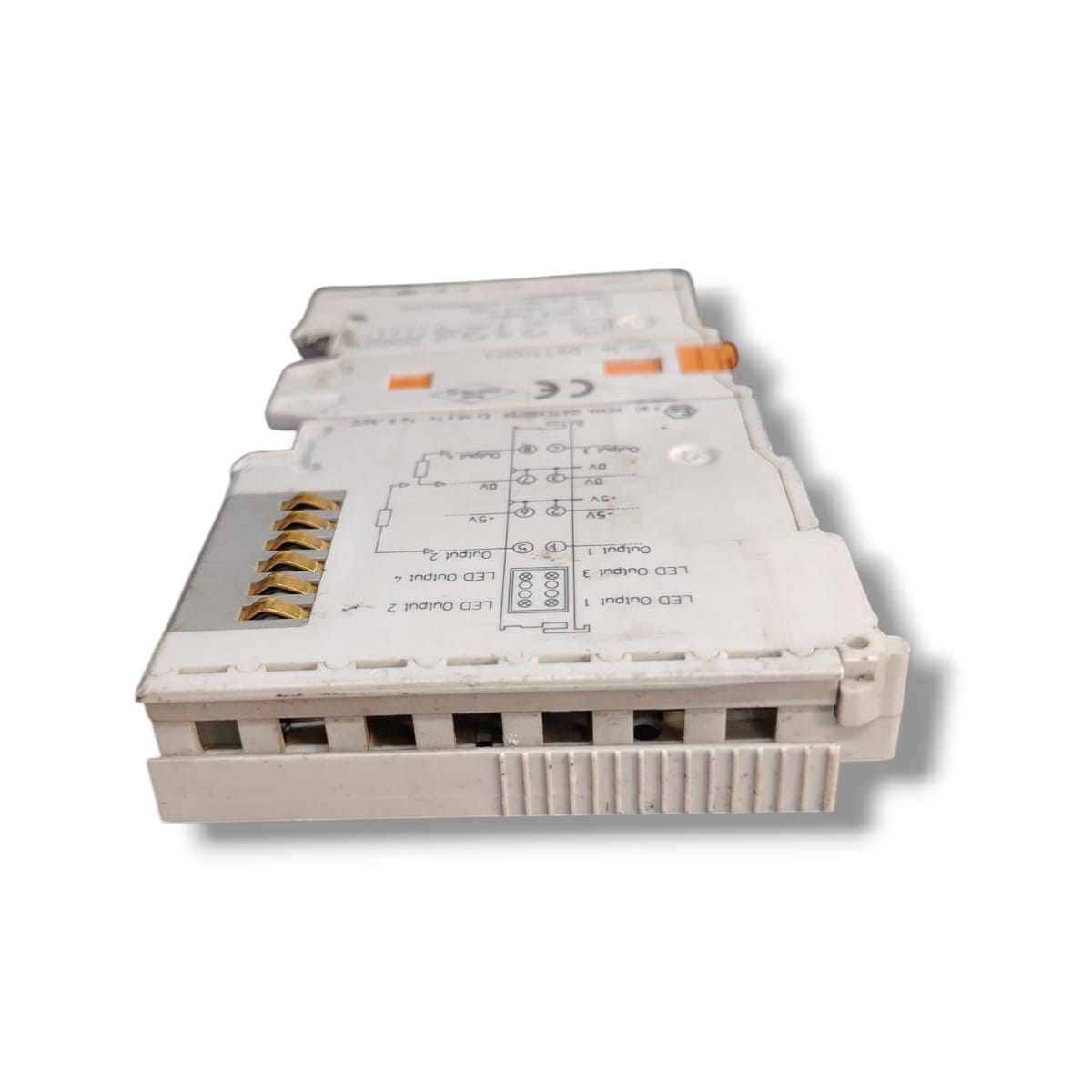

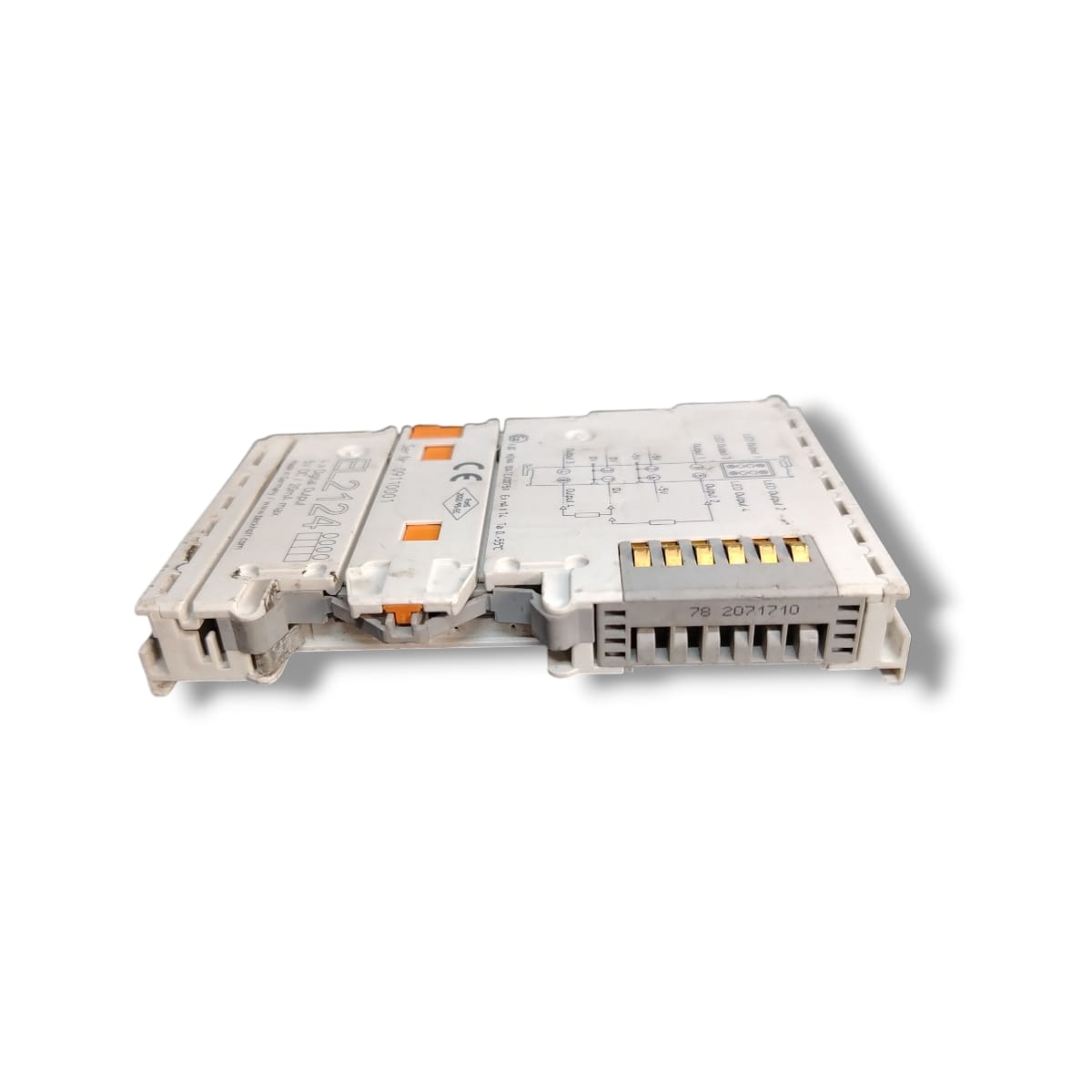

EQUIPO USAOD FUNCIONANDO
