BECKHOFF EL1809 TERMINAL DE ENTRADA DIGITAL

BECKHOFF  EL1809 TERMINAL DE ENTRADA DIGITAL

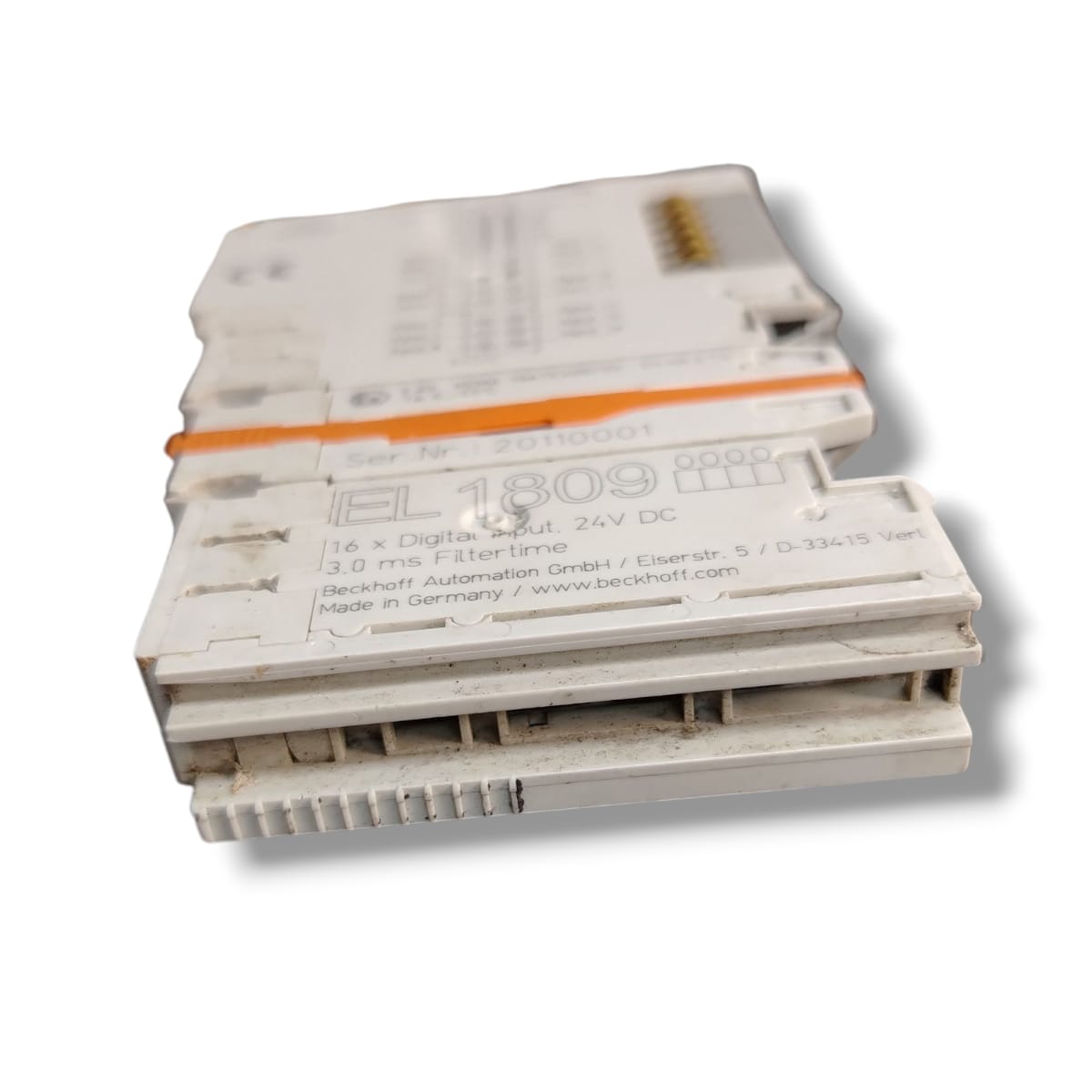

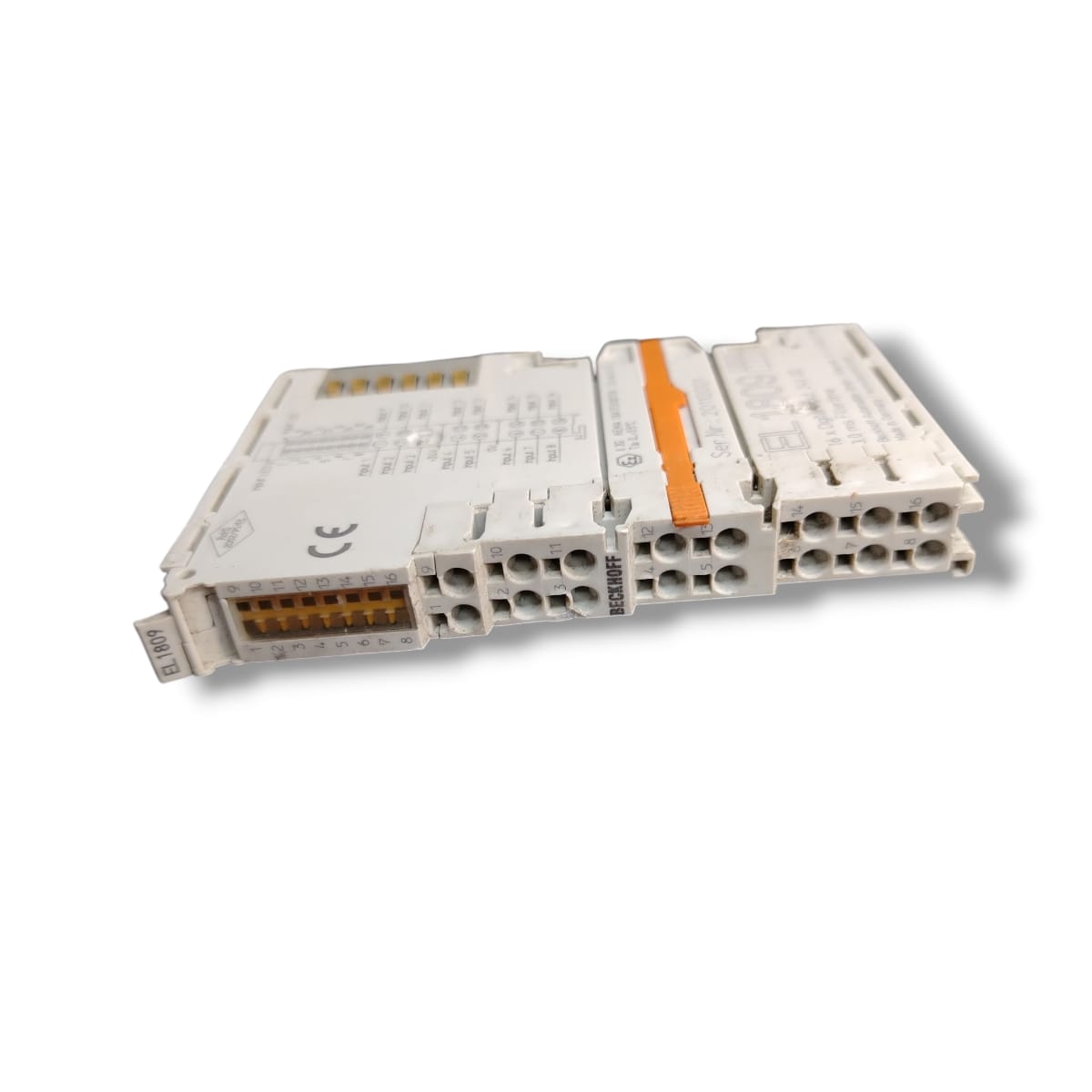

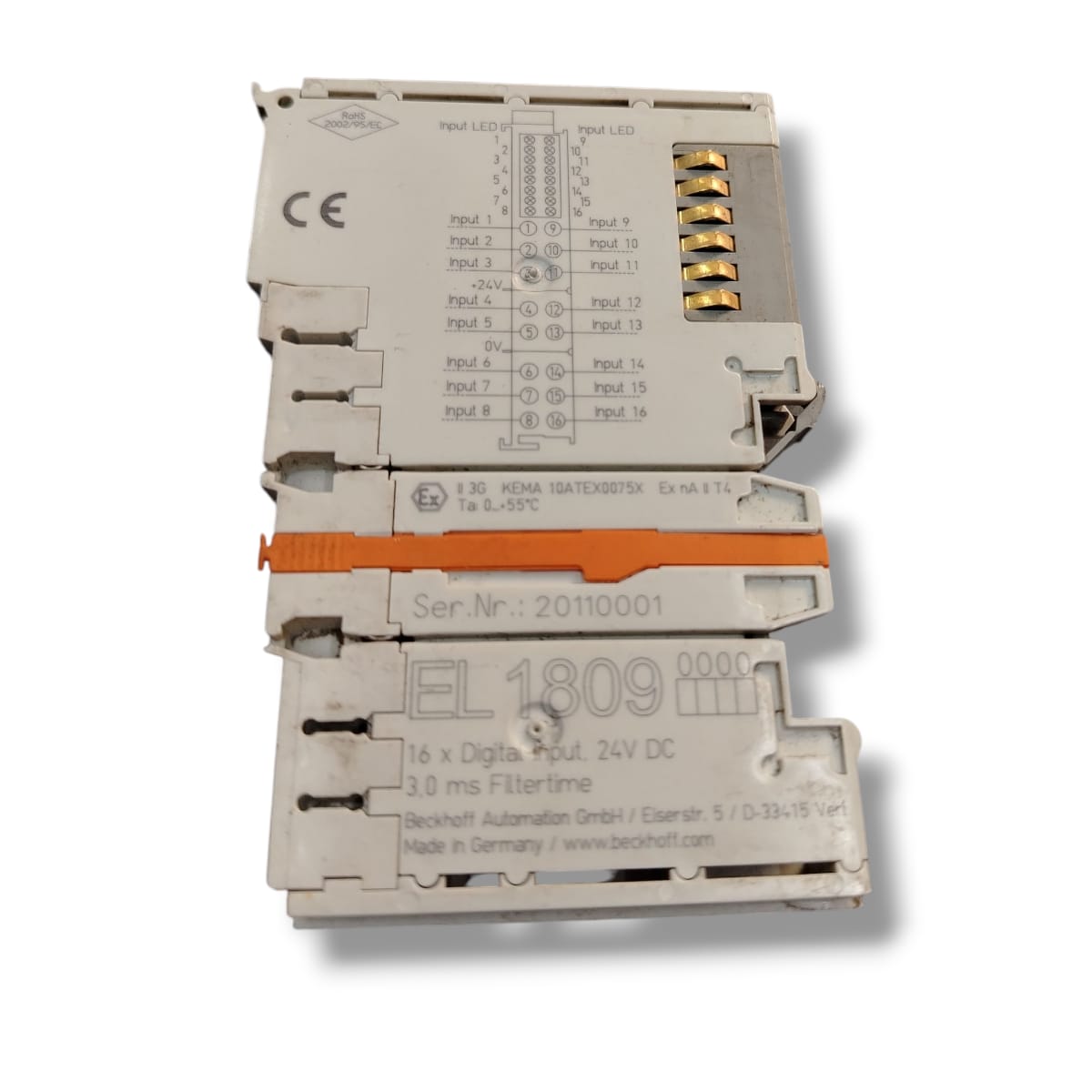

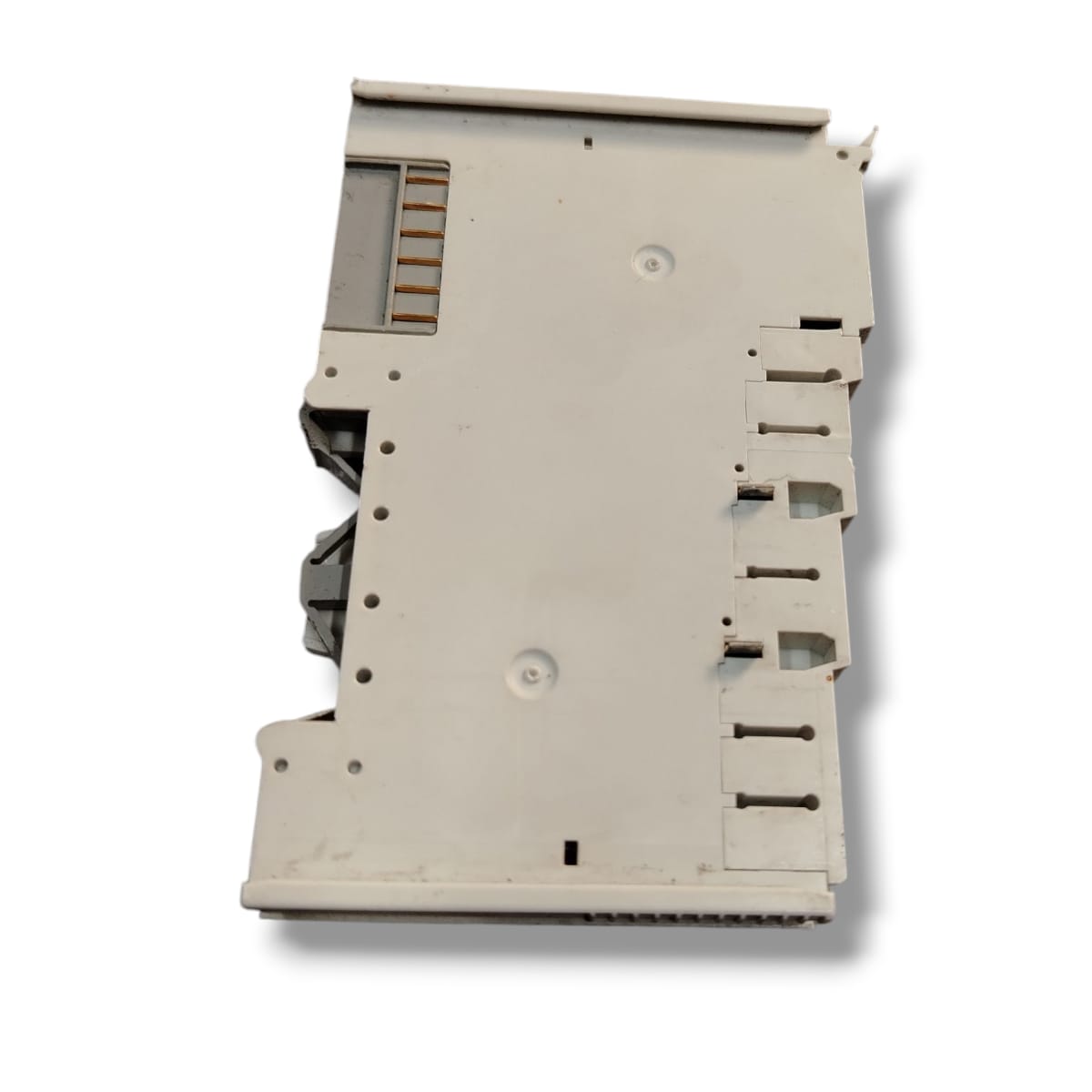

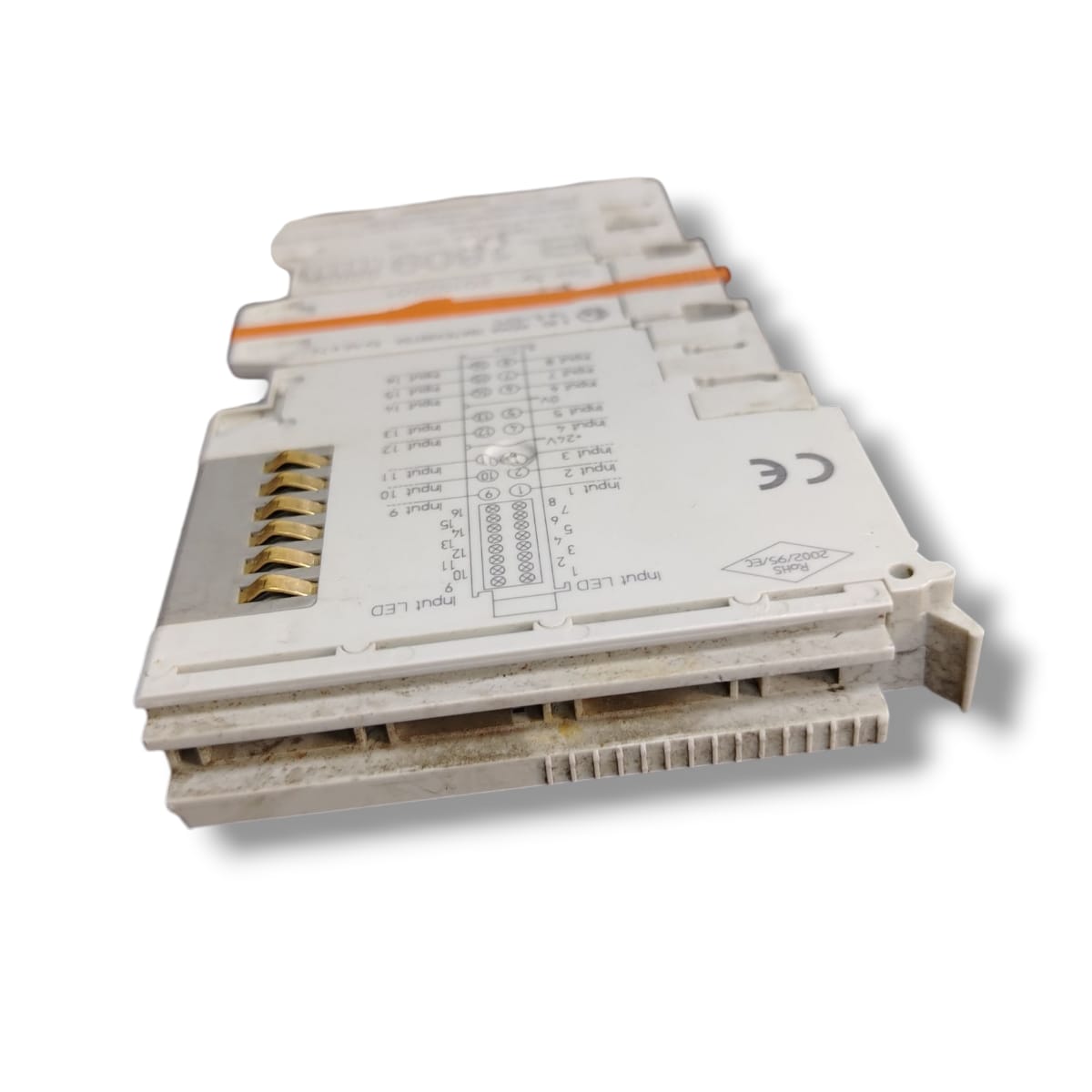

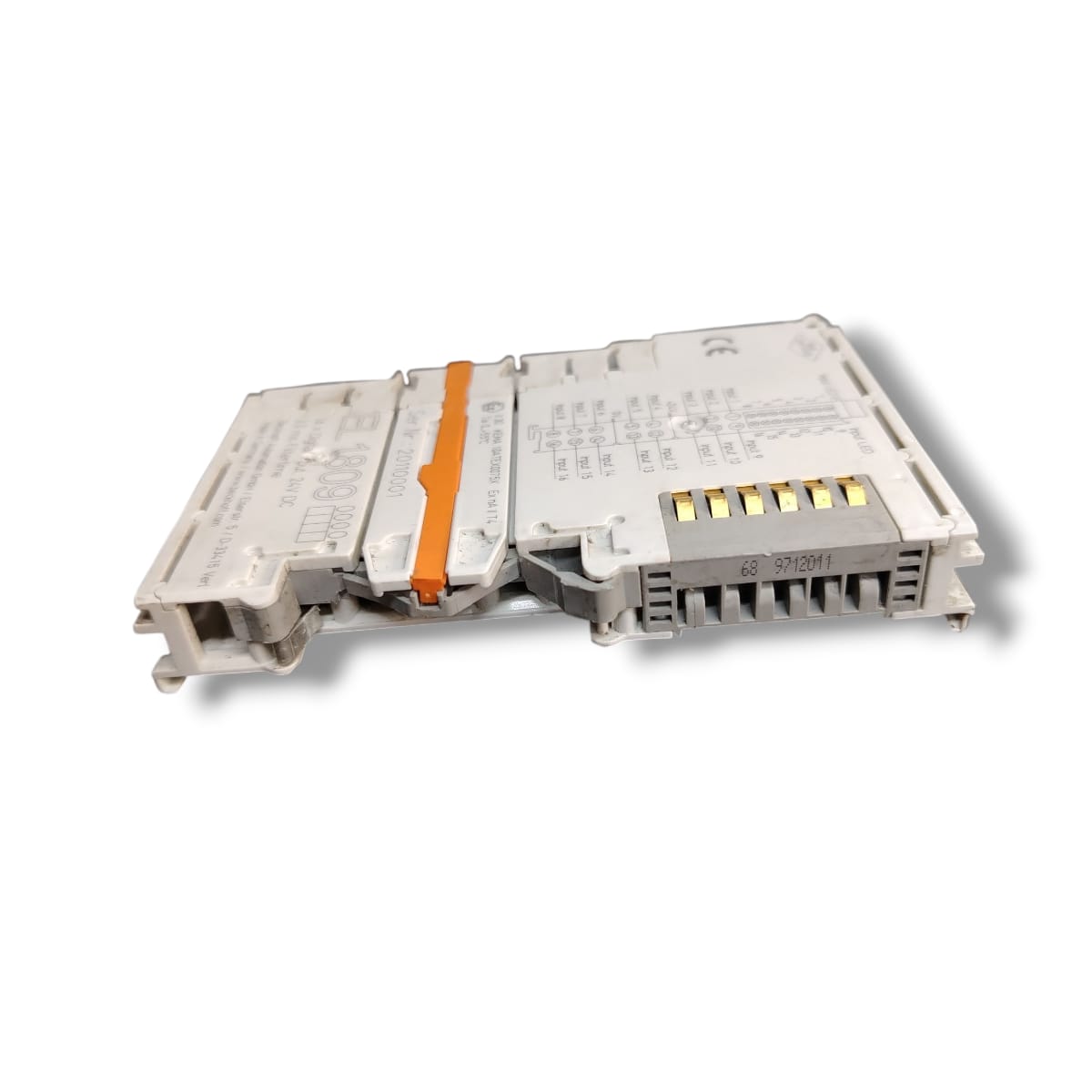

El EL1809 es un terminal digital de entrada para sistemas EtherCAT de la marca Beckhoff. Está diseñado para captar señales binarias de 24 V DC desde nivel de campo y transmitirlas al sistema de control con aislamiento eléctrico

Cuenta con 16 canales de entrada digital.

Cada canal dispone de LED indicadora del estado de señal (activo/inactivo).

La conexión es de tipo 1-wire para conductores sólidos o finos, con técnica “plug-in” directa para los conductores sólidos.

Se utiliza en gabinetes de control con espacio reducido, porque su cuerpo es estrecho (alta densidad de canales en poco ancho).

Tensión nominal de operación: 24 V DC (con tolerancia ─15 % / +20 %).

Voltaje de señal “0”: entre aproximadamente –3 V y +5 V DC.

Voltaje de señal “1”: entre aproximadamente 11 V y 30 V DC.

Corriente de entrada típica por canal: ~ 3 mA para especificación tipo 3 según EN 61131-2.

Filtro de entrada típico: 3,0 ms para evitar rebotes de interruptores mecánicos.

Aislamiento eléctrico entre bus EtherCAT (E-bus) y campo: 500 V nominal aproximadamente.

Consumo del módulo desde el bus EtherCAT (E-bus): aproximadamente 100 mA.

Consumo de los contactos de poder (“power contacts”) típicamente ~4 mA + carga de entradas

El módulo está diseñado para montaje en riel DIN de 35 mm, conforme a la norma EN 60715.

Dimensiones típicas: ancho 12 mm × alto 100 mm × profundidad 68 mm

Conexiones permitidas: conductores sólidos de 0,08 … 1,5 mm², conductores multifilares (trenzados) de 0,25 … 1,5 mm², y cables con terminal tipo ferul de 0,14 … 0,75 mm². Longitud de pelado: 8 … 9 mm.

Grado de protección del módulo: IP20 (instalación interior de tableros)

Temperatura de operación: de –25 °C hasta +60 °C.

Temperatura de almacenamiento: de –40 °C hasta +85 °C.

Humedad relativa admisible: hasta 95 % sin condensación

Resistencia a vibraciones y choques conforme a estándares EN 60068-2-6 y EN 60068-2 27

Cumplimiento de compatibilidad electromagnética: normas EN 61000-6-2 y EN 61000-6-4 para inmunidad y emisión

Aprobaciones / marcados: CE, UL, CCC, y versiones destinadas a atmósferas explosivas (ATEX / IECEx) en algunos modelos.

EQUIPO USADO FUNCIONANDO
