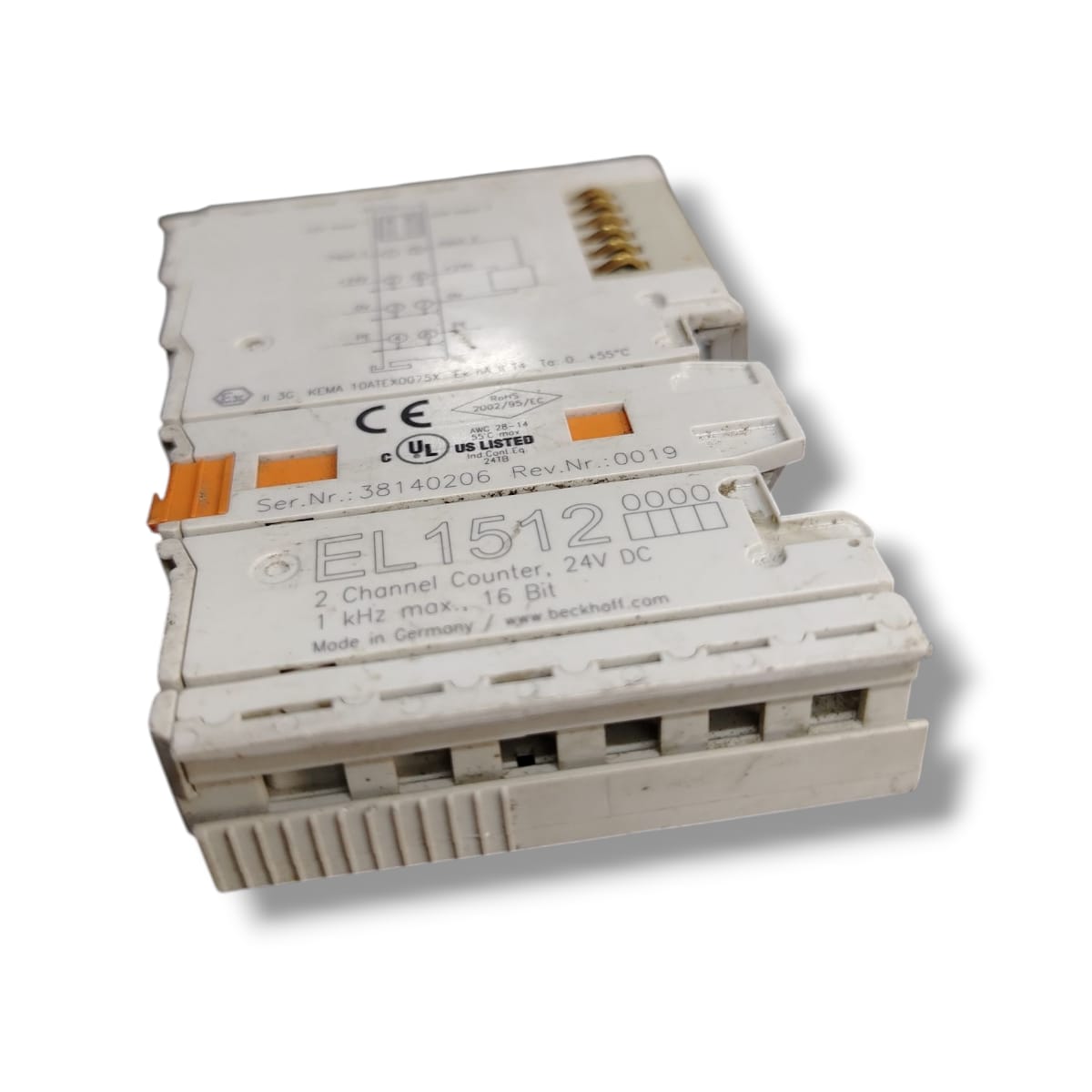

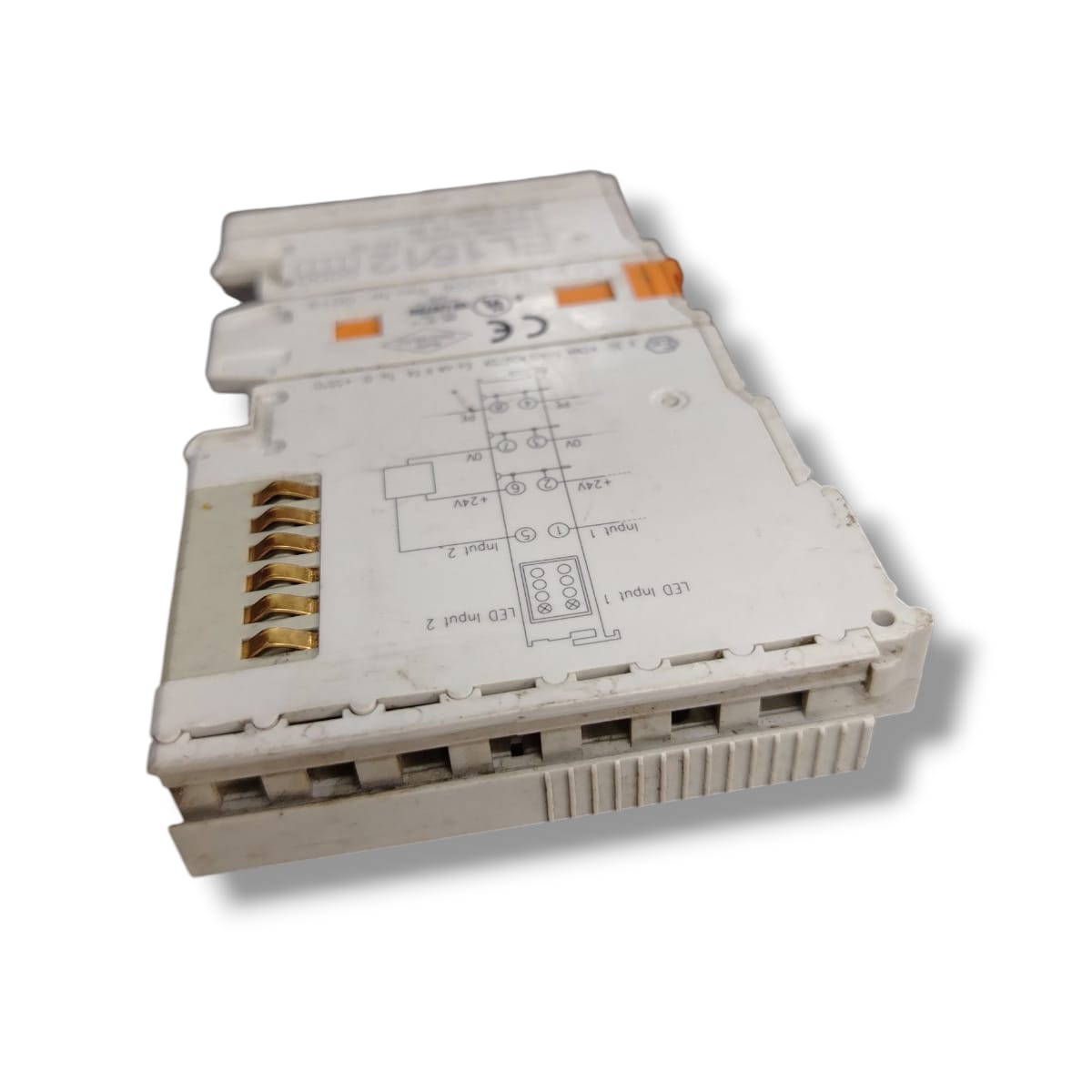

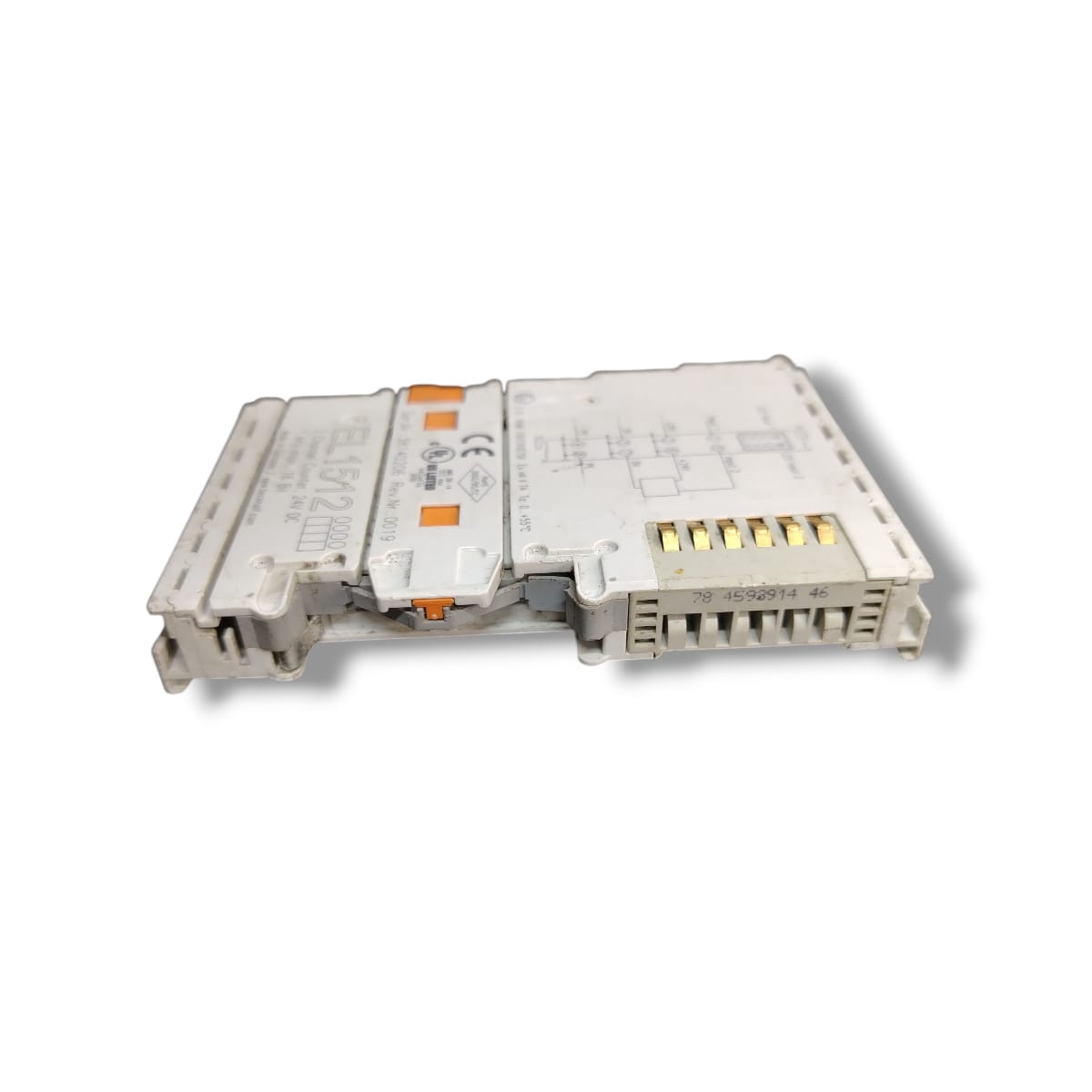

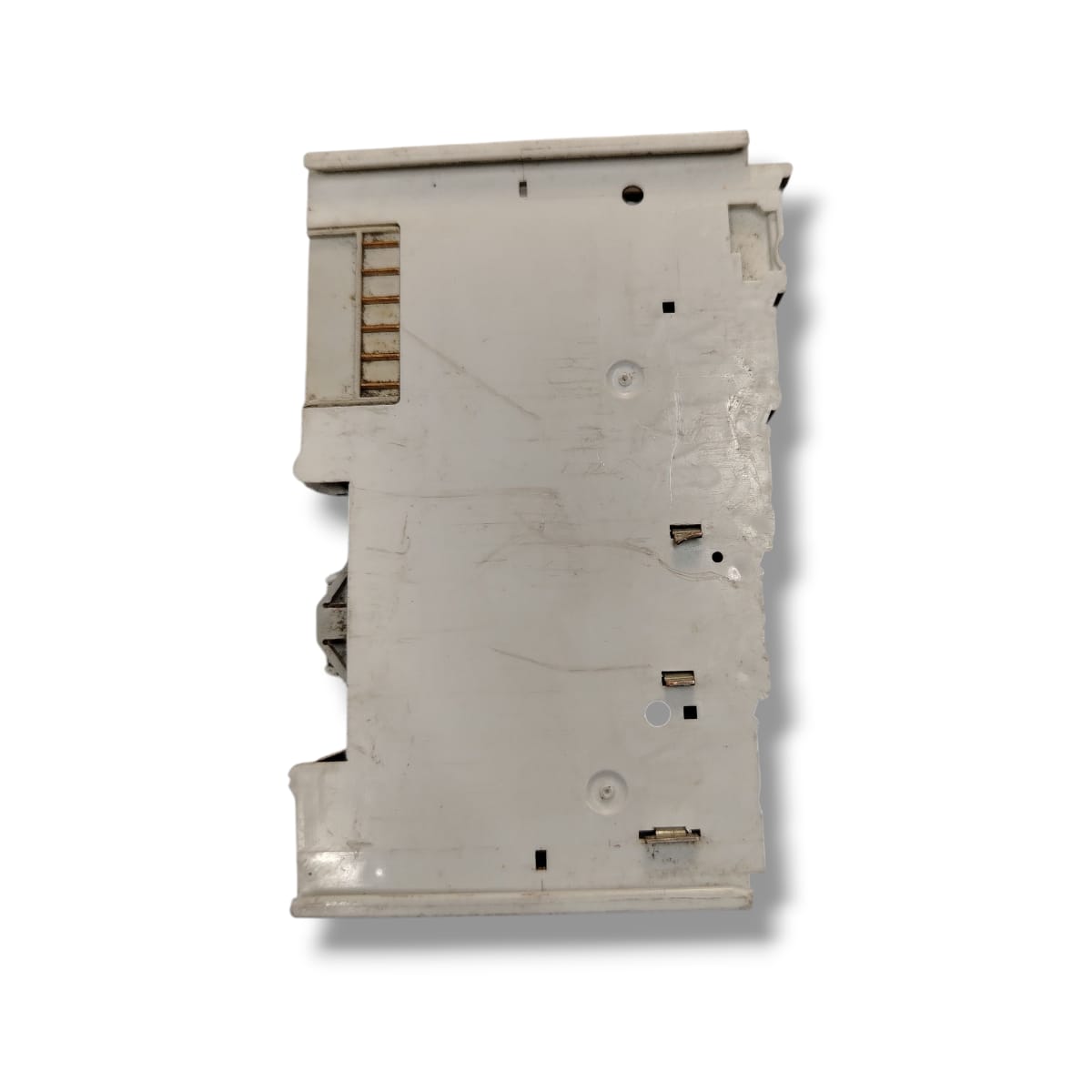

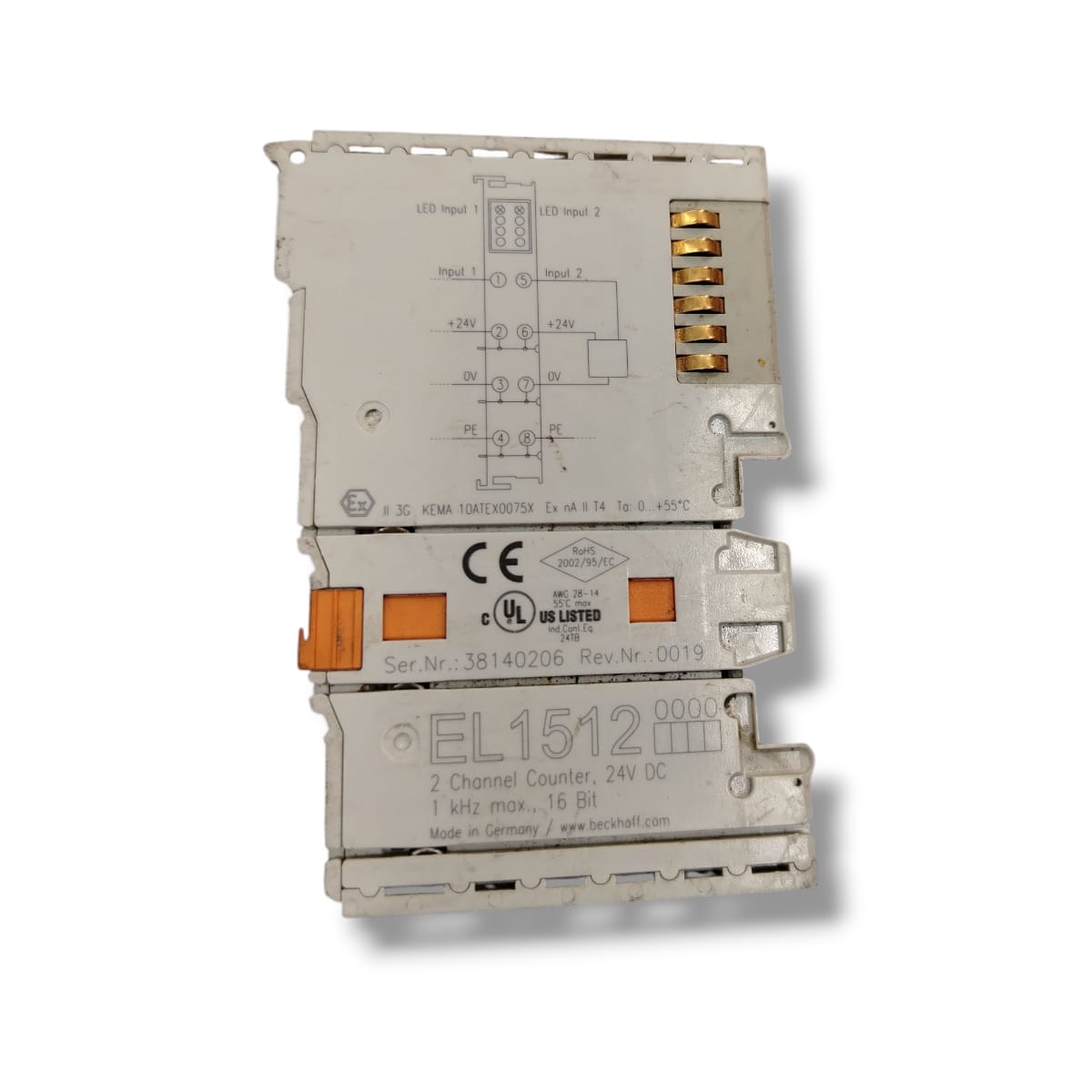

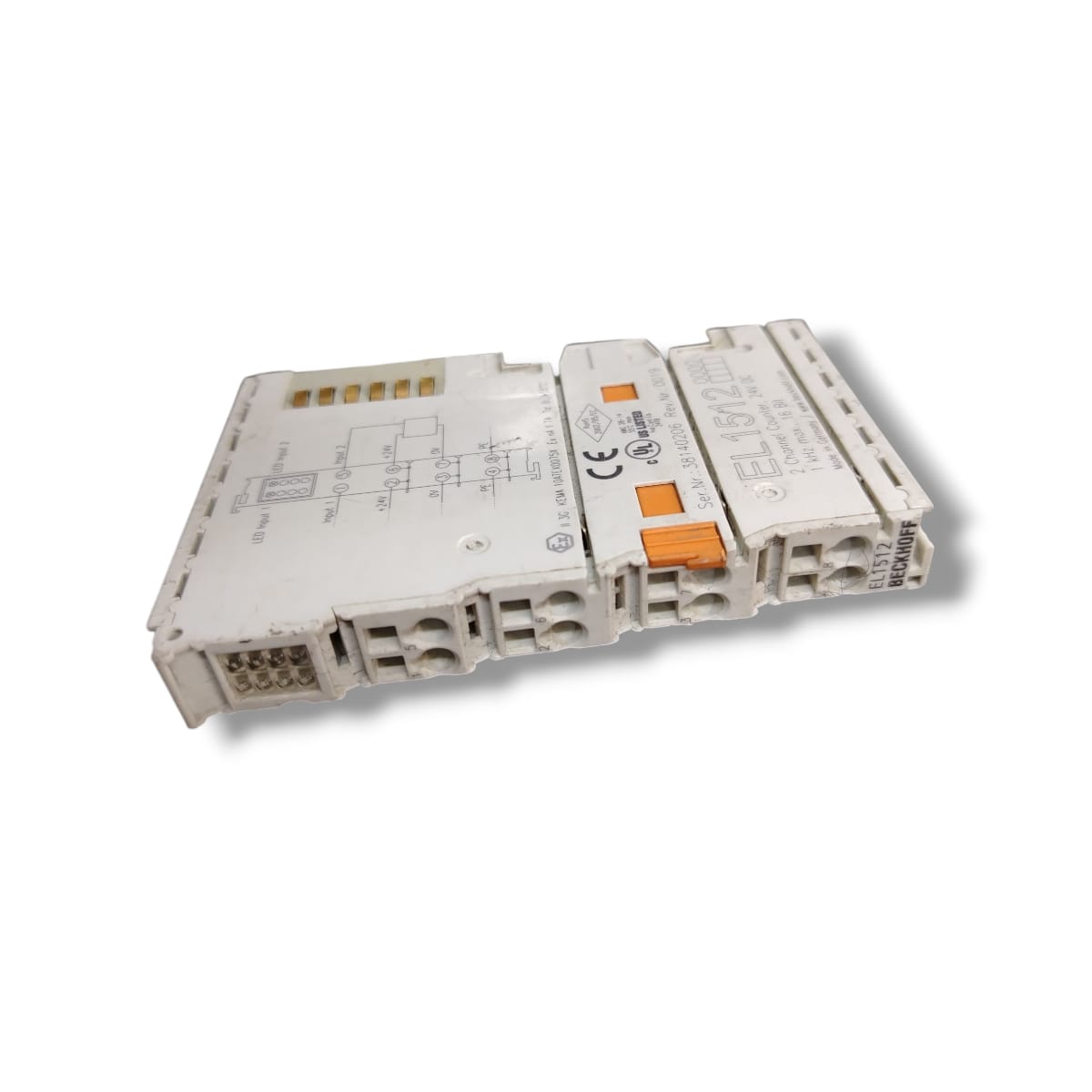

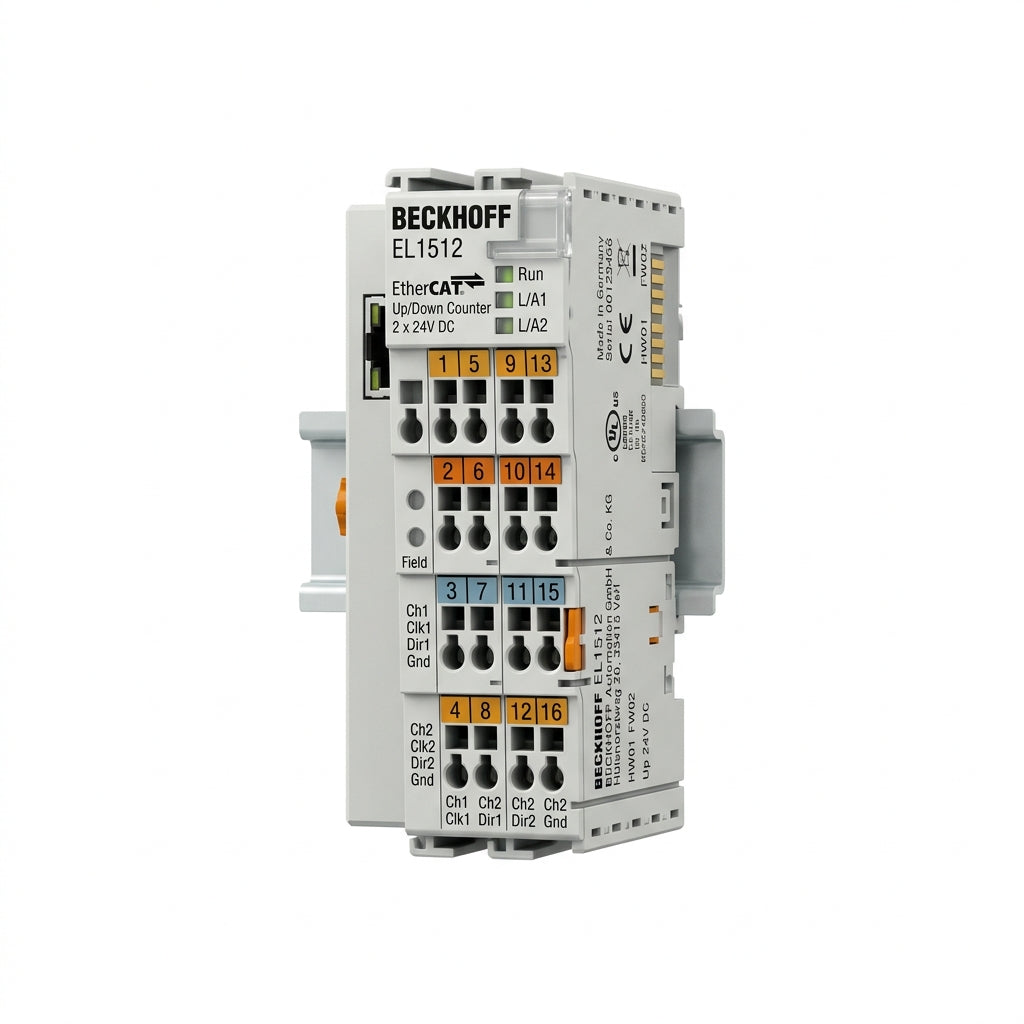

BECKHOFF EL1512 TERMINAL DIGITAL ETHERCAT

BECKHOFF  EL1512 TERMINAL DIGITAL ETHERCAT

El EL1512 es un terminal digital EtherCAT con capacidad de conteo (contador up/down) para aplicaciones de contaje de pulsos o medición discreta. Está diseñado para captar señales digitales desde el nivel de campo y transmitir el valor del contador al controlador maestro mediante EtherCAT.

El EL1512 cuenta pulsos digitales y transmite el valor del contador hacia el nivel de control de forma eléctricamente aislada.

Tiene varias opciones de operación configurables:

Modo de 1 canal con conteo bidireccional (up/down): el terminal usa una entrada “U/D” (up/down) para determinar la dirección del conteo; una entrada “Clock” para recibir los pulsos.

Modo de contador con “gate” (puerta): una señal de control (gate) puede inhibir el conteo mientras esté activa.

Modo de dos contadores independientes: configurar el dispositivo como dos contadores separados (cada uno con su reloj o “Clock”) para monitorear dos flujos de pulsos distintos.

El terminal reacciona a bordes ascendentes (“rising edge”) de la señal de reloj (Clock) en modo de conteo.

Tensión nominal de operación: 24 V DC (rango −15 % / +20 %)

Señal “0”: valor típico inferior a 5 V DC (de −3 … +5 V)

Señal “1”: valor típico superior a 15 V DC (de 15 … 30 V)

Corriente de entrada típica por canal: ~ 5 mA (EN 61131-2, tipo 1)

Frecuencia máxima de conteo: 1 kHz

Profundidad del contador: 32 bits

Corriente consumida desde las conexiones de potencia (power contacts): ~ 14 mA + carga

Corriente desde el bus EtherCAT (E-bus): ~ 130 mA

Aislamiento eléctrico entre la parte de campo y el bus: 500 V nominal

Rango de temperatura de operación: –25 °C hasta +60 °C

Temperatura de almacenamiento: –40 °C hasta +85 °C

Humedad relativa máxima permitida: 95 % (sin condensación)

Resistencia a vibraciones y choque: conforme a normas EN 60068-2-6 / EN 60068-2-27

Grado de protección / instalación: IP20, montaje variable sobre riel DIN 35 mm

Dimensiones típicas: ancho 12 mm × alto ~100 mm × profundidad 68 mm (cuando está montado en riel)

Material del encapsulado: policarbonato u otros plásticos industriales ligeros

EQUIPO USADOFUNCIONANDO
