AUTOMATION DIRECT / JTEKT / KOYO (TRD-N SERIES - ENCODER ROTATIVO INCREMENTAL DE TRABAJO PESADO MEDIO / ROTARY INCREMENTAL ENCODER)

Encoder rotativo incremental óptico bidireccional de cuadratura para aplicaciones industriales (Incremental Rotary Encoder / Shaft Position Sensor), número de parte exacto TRD-N100-RZWD perteneciente a la robusta serie industrial TRD-N fabricada originalmente por Koyo Electronics (JTEKT Group) y comercializada globalmente por Automation Direct (Componente electrónico de instrumentación y sensado de alta velocidad para retroalimentación de posición y velocidad angular. Diseñado específicamente para montarse en motores eléctricos, ejes de bandas transportadoras, servomecanismos y sistemas de control cíclico, enviando trenes de pulsos estables a PLCs y tarjetas contadoras rápidas en las plantas automotrices, alimenticias y manufactureras de Querétaro y la zona del Bajío). Equipo en Condición Nueva de Stock Excedente (Factory New / New Surplus) disponible para entrega inmediata desde Querétaro.

(Nota técnica de ingeniería: El encoder TRD-N100-RZWD destaca en la industria por su robustez mecánica e inmunidad electromagnética. Su diseño se basa en un disco óptico interno que genera una resolución exacta de 100 pulsos por revolución (PPR). La configuración RZWD específica indica que entrega canales de salida complementarios en cuadratura (Fases A y B) más una posición de referencia cero (Fase Z / Home) para un posicionamiento de precisión matemática absoluta. Equipa una etapa de salida electrónica flexible de tipo Totem Pole / Push-Pull (HTL) tolerante a rangos amplios de voltaje desde 5 hasta 30 V CC, permitiendo tirar tiradas largas de cable hacia el armario eléctrico sin sufrir atenuaciones ni pérdidas de flancos lógicos. Su encapsulado hermético exterior de 50 mm soporta el choque continuo de vibraciones mecánicas y salpicaduras en planta).

ESPECIFICACIONES TÉCNICAS

Tipo de componente: Encoder Rotativo Incremental Óptico (Quadrature Rotary Encoder).

Fabricante original / Línea comercial: Koyo Electronics / JTEKT (Distribuido por Automation Direct).

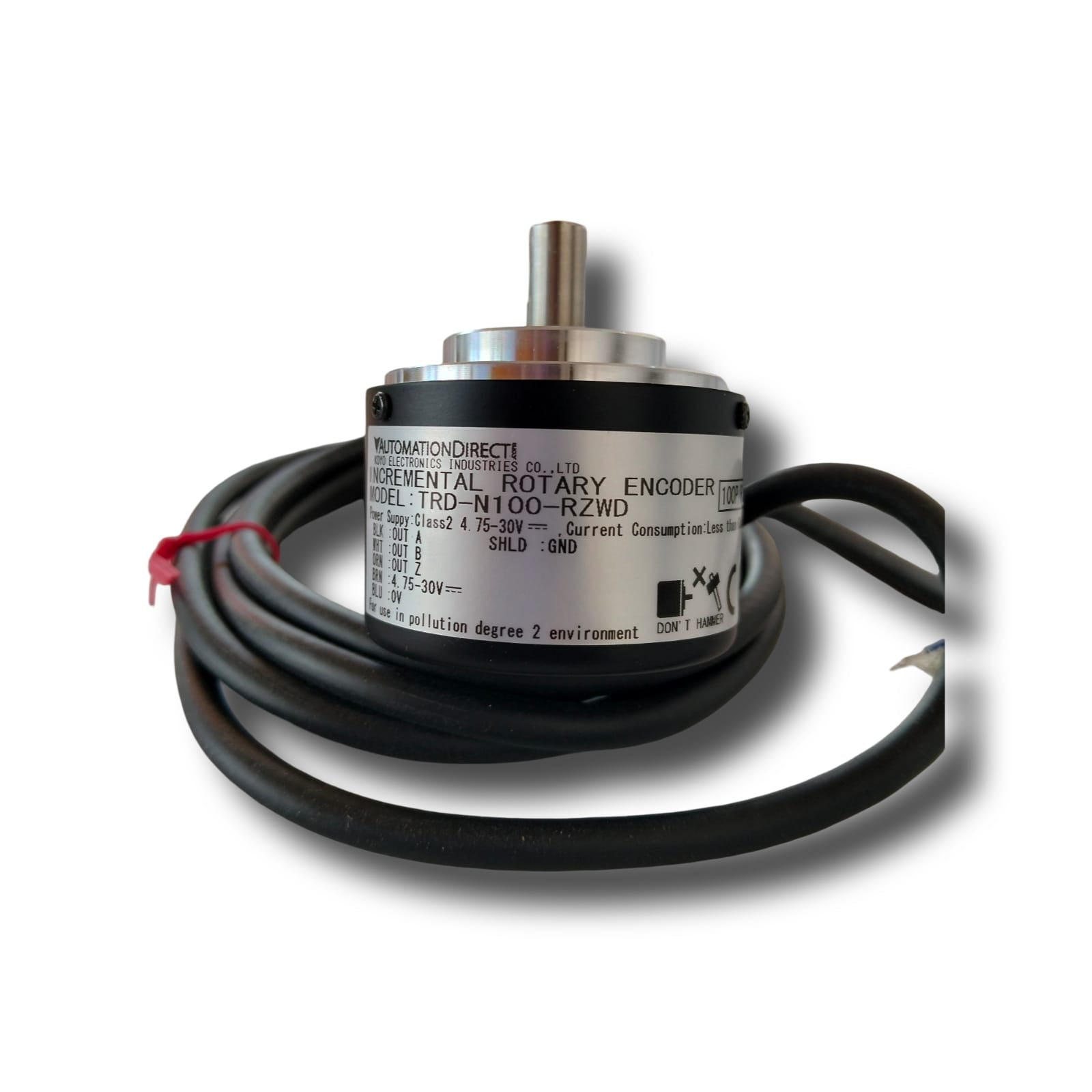

Número de modelo / SKU exacto: TRD-N100-RZWD

Tecnología de sensado: Óptica de alta precisión libre de histéresis mecánica.

Resolución nativa: 100 Pulsos por Revolución (100 PPR).

Parámetros Eléctricos de Operación:

Voltaje de alimentación: Rango universal de 5 a 30 V CC (Corriente Continua).

Configuración Eléctrica de la Salida:

Tipo de salida: Push-Pull (También denominada Totem Pole o HTL - High Threshold Logic).

Canales lógicos de salida: Dos fases en cuadratura (A y B) desfasadas 90° mecánicos + Canal de posición central de origen (Z / Home).

Frecuencia de Respuesta Máxima: Hasta 100 kHz (100,000 pulsos por segundo, ideal para monitoreo de alta dinámica).

Especificaciones Mecánicas y Estructurales:

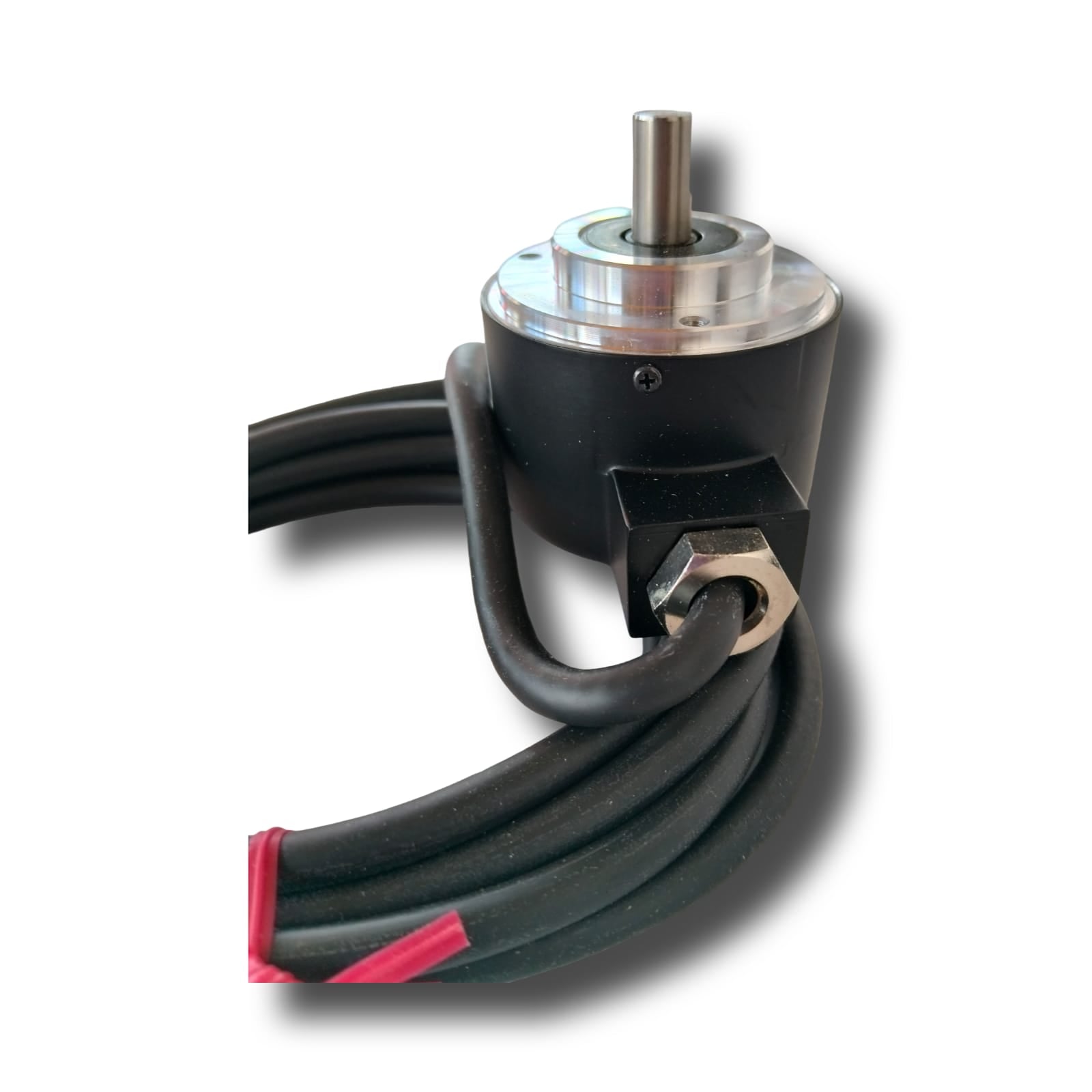

Tipo de eje: Eje sólido (Solid Shaft) de 8 mm de diámetro de alta concentricidad.

Diámetro del cuerpo / Carcasa: 50 mm (Perfil compacto estándar).

Profundidad del cuerpo: 35 mm.

Material de construcción: Carcasa de fundición inyectada de aluminio reforzado con recubrimiento protector industrial.

Características de Conexión y Salida física:

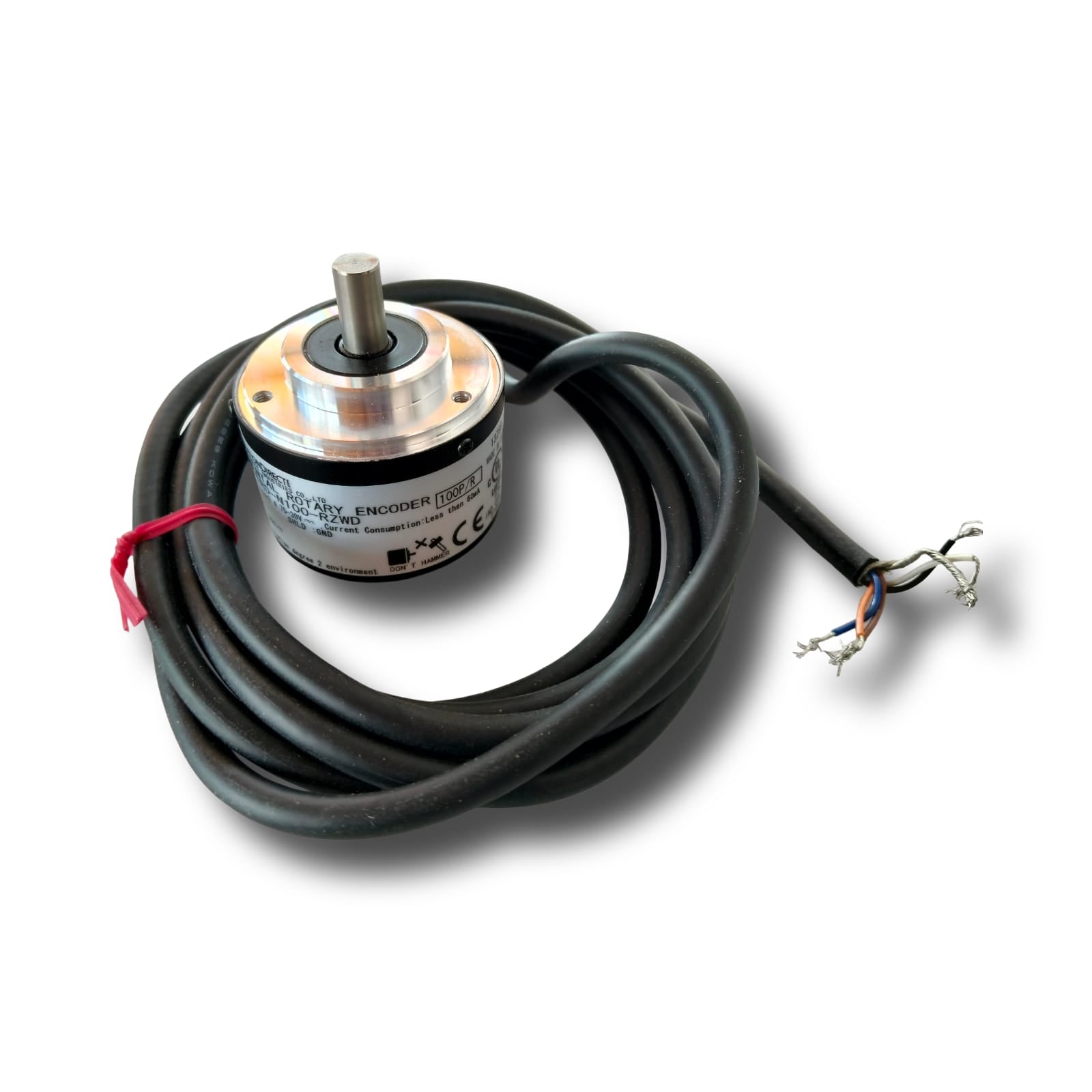

Salida de cable integrada de forma radial de 2 metros de longitud (6.5 ft) tipo manguera apantallada, resistente a aceites lubricantes e hidrocarburos (Pigtail con hilos conductores estañados).

Clasificación y Sellado Ambiental: Grado de protección IP65 (Sellado hermético perimetral y prensaestopas estanco contra chorros de agua y polvos finos abrasivos).

ESPECIFICACIONES DE CONDICIÓN DEL EQUIPO

Condición: Nueva de Stock Excedente (Factory New / New Surplus / Never Used). El encoder se encuentra en estado físico 100% impecable, virgen, jamás instalado en campo ni acoplado a maquinaria previa. Proviene directamente de excedentes de almacenes centrales de refaccionamiento eléctrico de reserva técnica, proyectos de ingeniería industrial cancelados antes de su arranque o inventario redundante de integradores OEM.

Inspección de integridad en laboratorio: A pesar de ser una pieza totalmente nueva de stock excedente, nuestro equipo de ingenieros en Querétaro ha sometido este componente a una estricta inspección estática visual para garantizar el libre y suave giro del rodamiento del eje (cero juego axial o radial), la perfecta continuidad dieléctrica de la manguera de 2 metros y la limpieza absoluta de las bornas de conexión rápida, asegurando una disponibilidad operativa inmediata al 100%.

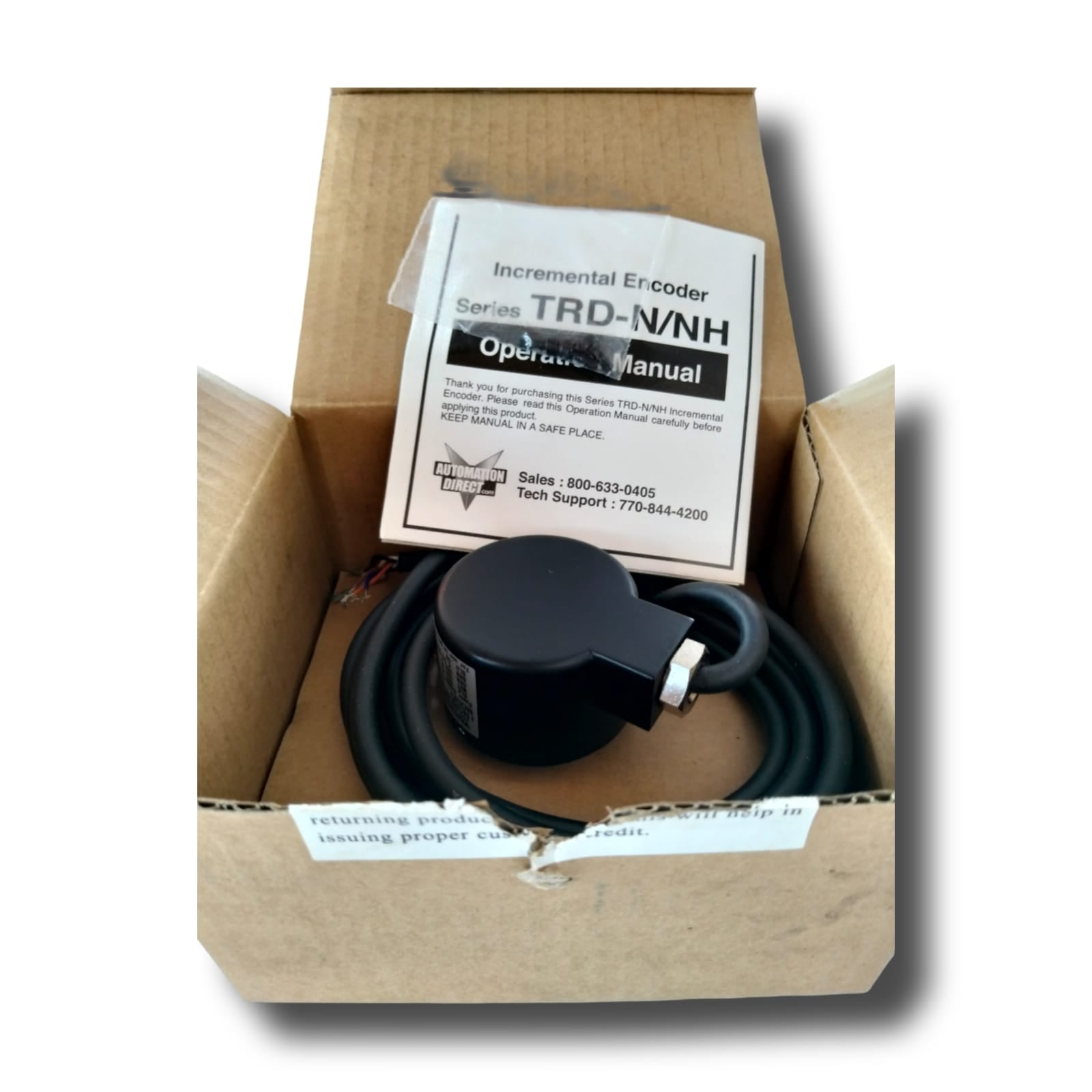

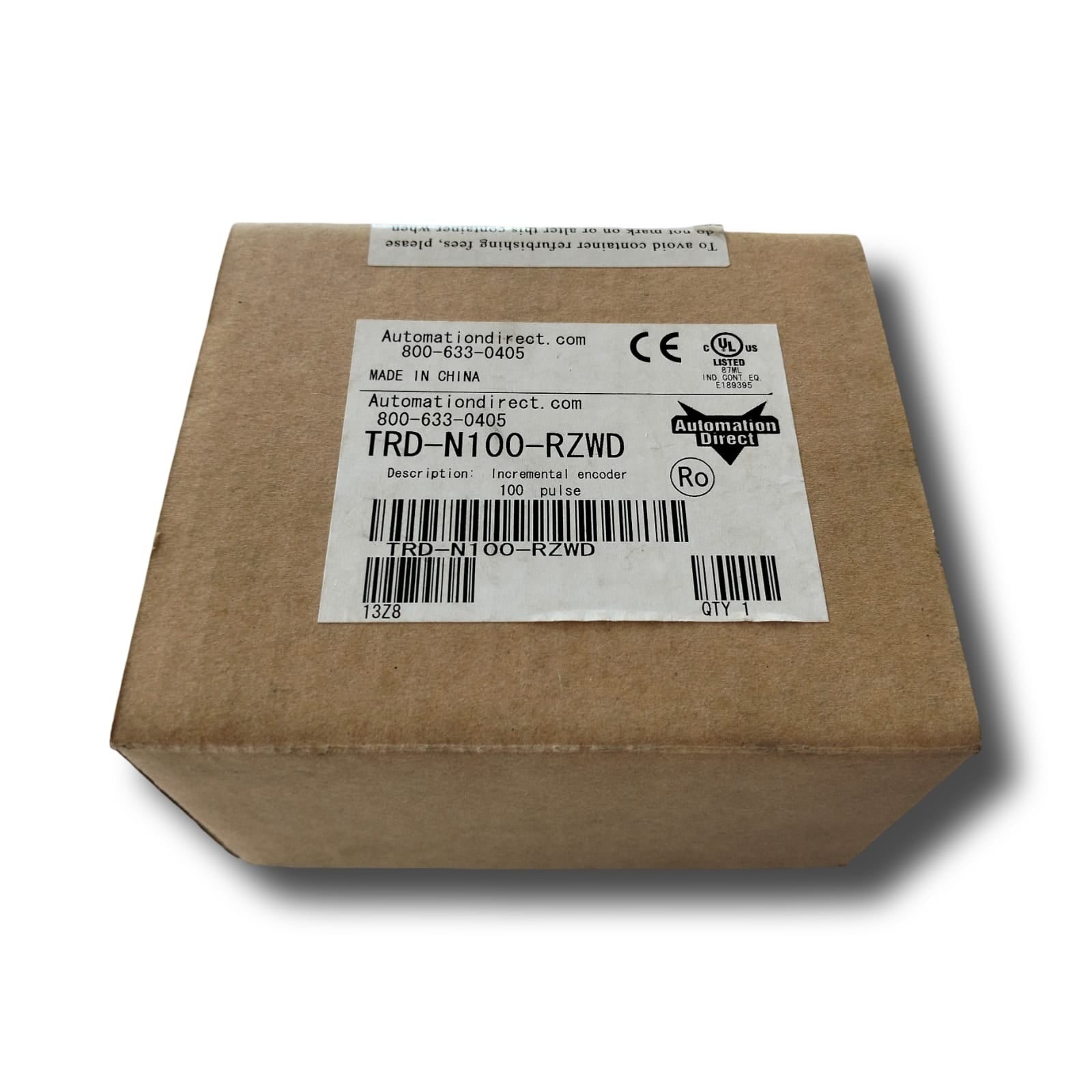

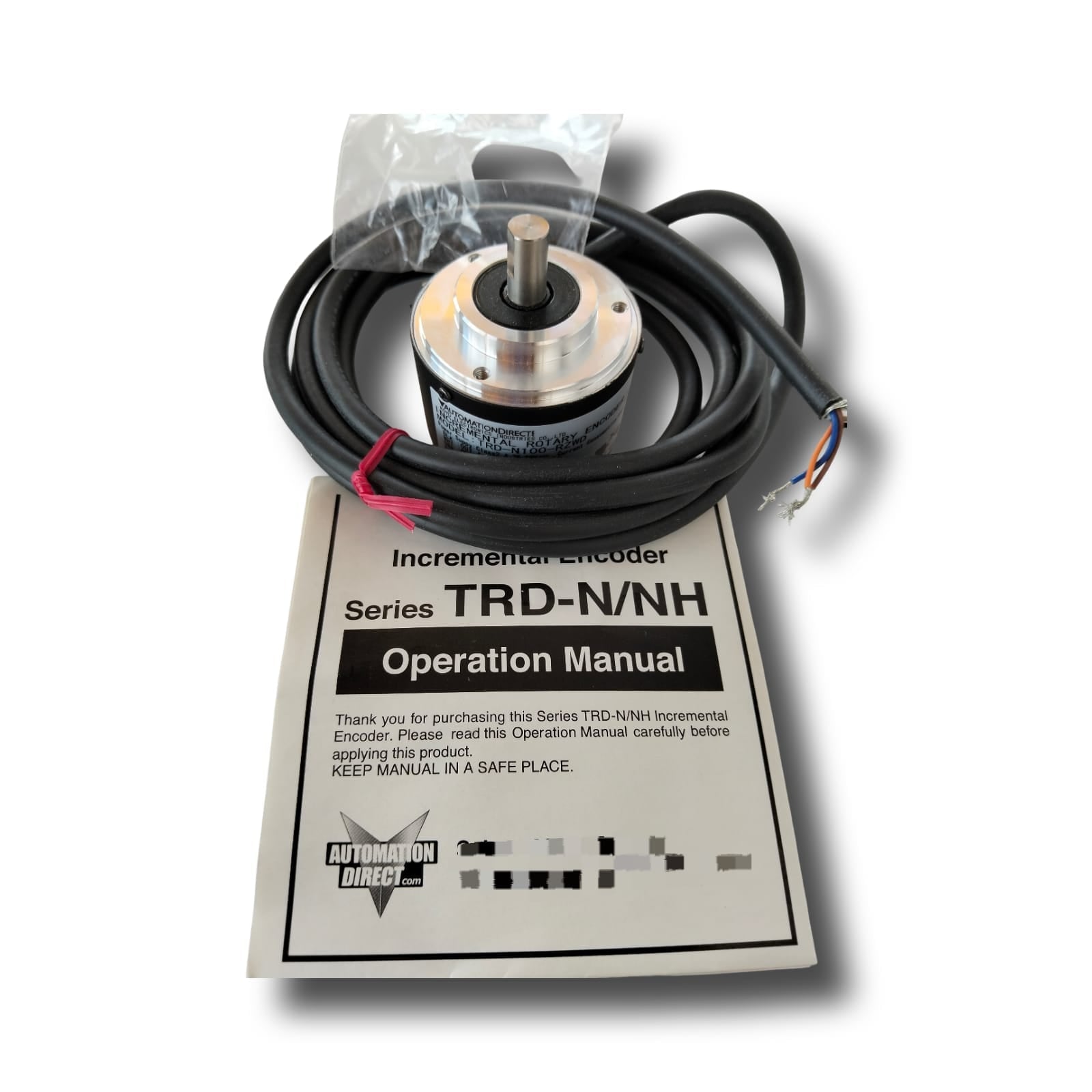

Detalles de empaque: El equipo se suministra en su caja original de fábrica de Automation Direct/Koyo o en empaque original de stock excedente en perfecto estado de conservación, protegido internamente con sus espumas y bolsas antiestáticas correspondientes, e incluye su manual/hoja técnica de conexionado de hilos por colores.

DISPONIBILIDAD Y LOGÍSTICA EN QUERÉTARO

Stock: Disponible en nuestro inventario central para atención y suministro inmediato en Querétaro y zonas metropolitanas cercanas.

Logística local: Coordinamos despachos express rápidos para recolecciones locales o entregas programadas el mismo día en las principales zonas industriales de la región (Parque Industrial Querétaro, El Marqués, Balvanera, Bernardo Quintana, Benito Juárez y San Juan del Río). Realizamos envíos rápidos asegurados a todo México de forma prioritaria a través de las paqueterías de mayor confianza del mercado.

GARANTÍA Y FACTURACIÓN

Garantía: 6 meses de garantía comercial. En Wolf Automation respaldamos este encoder Automation Direct nuevo de stock excedente con una póliza de garantía por escrito contra defectos ocultos de fabricación, fallas de conmutación en los canales A/B/Z o variaciones severas en el consumo de corriente, asegurando la óptima continuidad mecánica en tus lazos de retroalimentación industrial.

Facturación: Emisión inmediata de facturas deducibles de impuestos (CFDI v4.0) de total conformidad con las normativas fiscales de México ante el SAT. Contamos con opciones de crédito comercial para integradores de sistemas de automatización, fabricantes de maquinaria original (OEM) y departamentos de mantenimiento industrial con cuenta activa.

¿El encoder óptico del motor o de la línea de producción falló perdiendo el conteo de pulsos en el PLC en Querétaro, o requieres una refacción original y totalmente nueva Automation Direct TRD-N100-RZWD de entrega inmediata? Nosotros tenemos la solución.

📍 Wolf Automation — Querétaro y zonas cercanas 🌐 wolfautomation.mx | 📧 contacto@wolfautomation.mx
