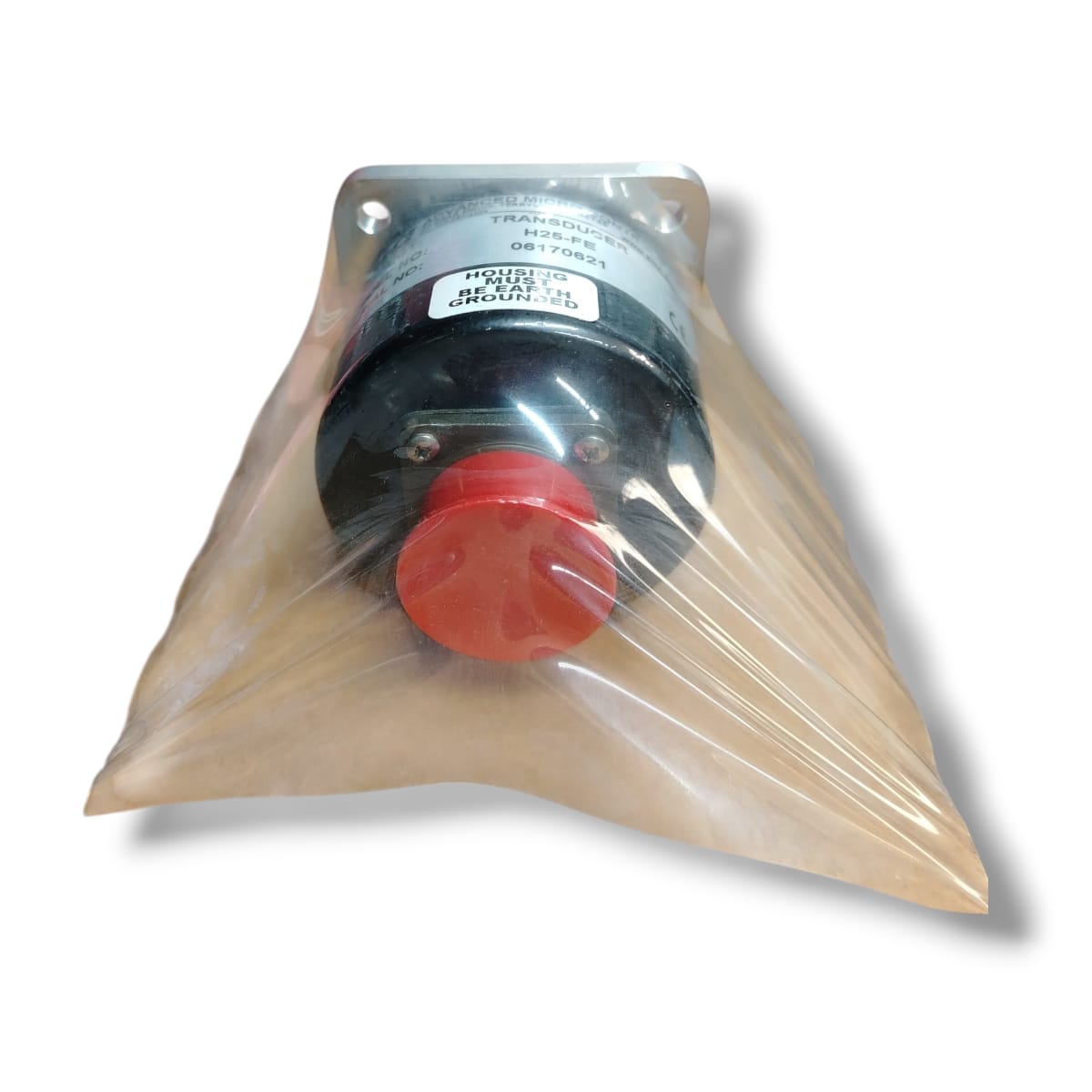

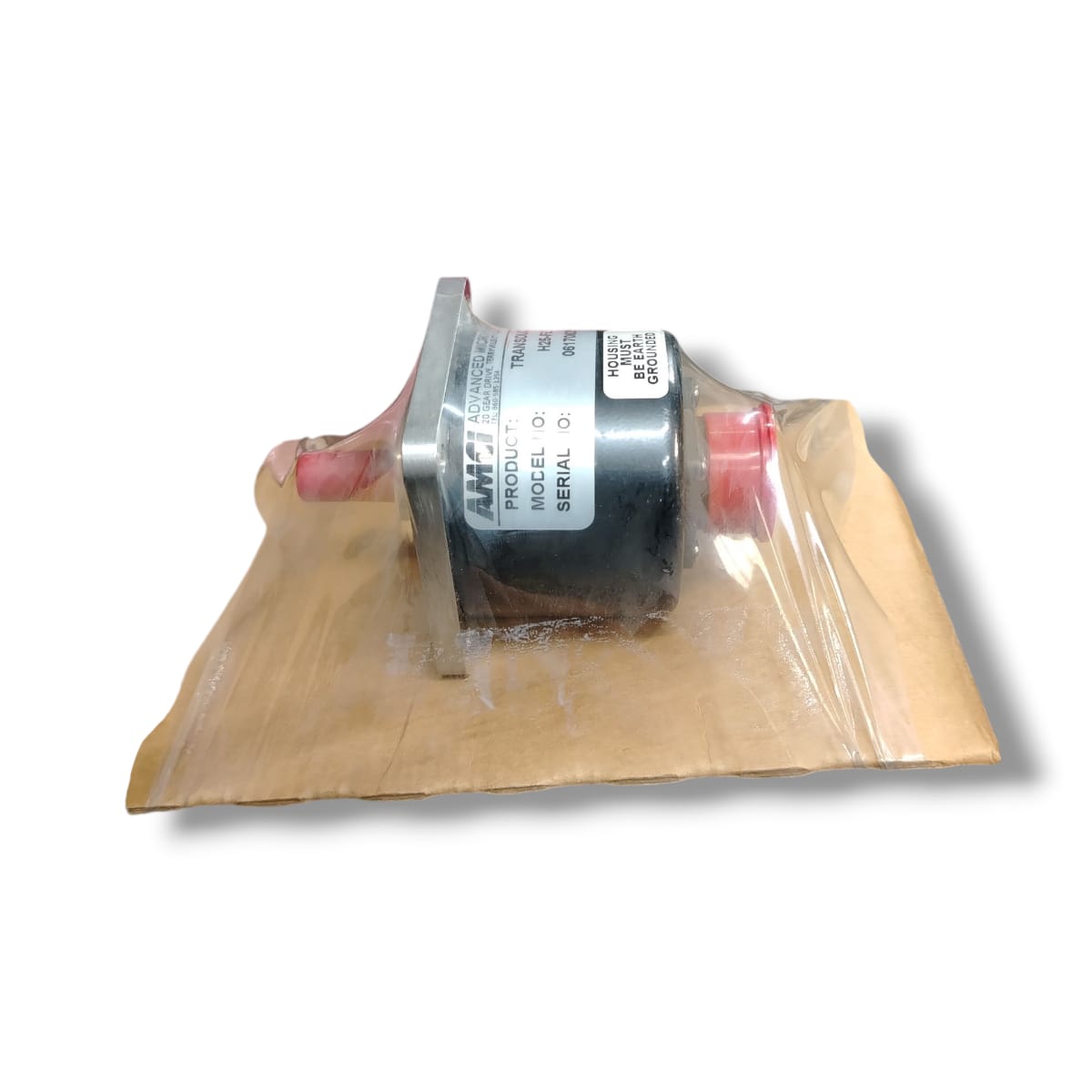

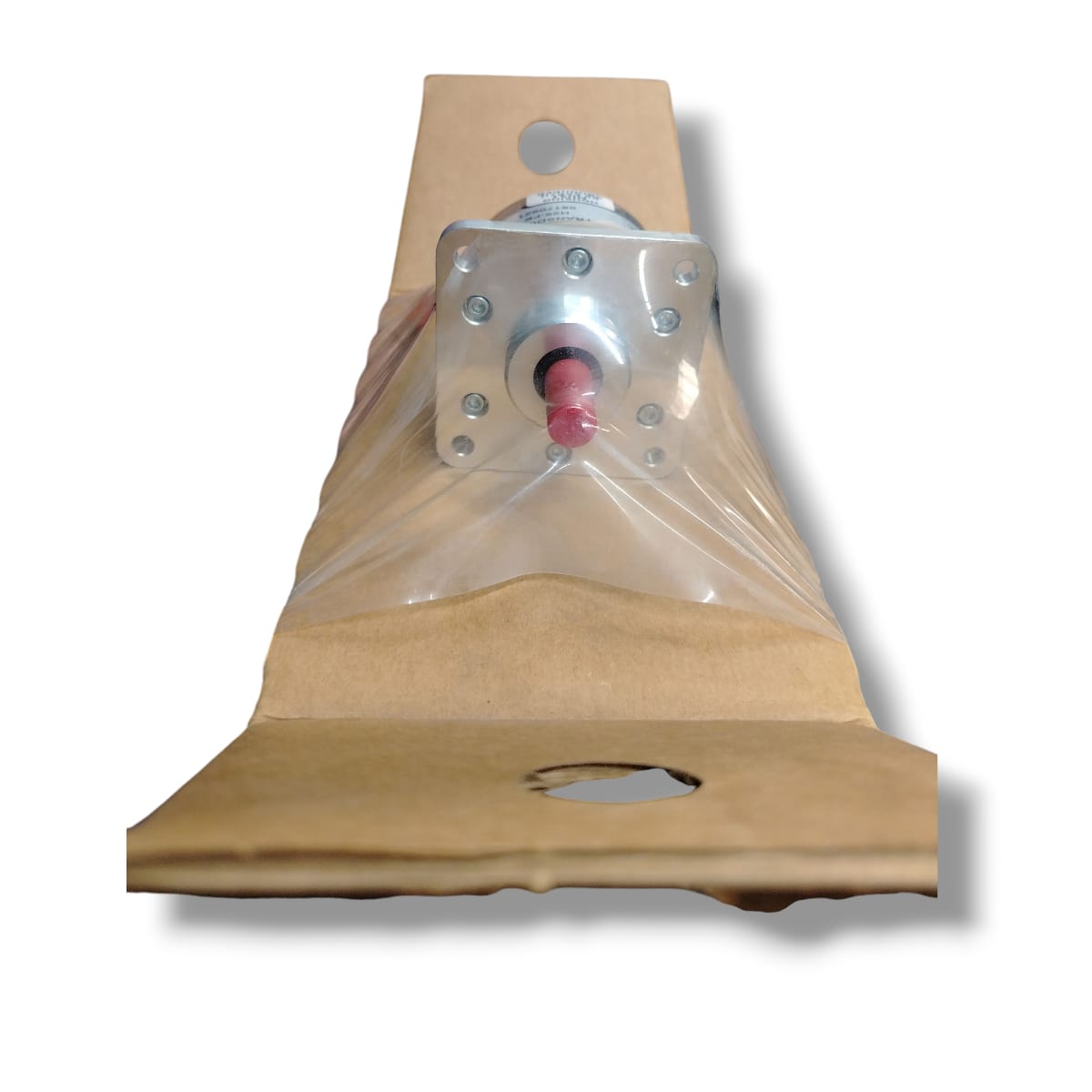

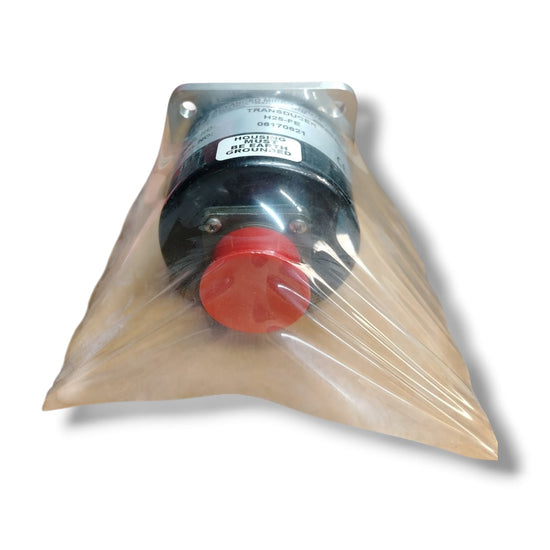

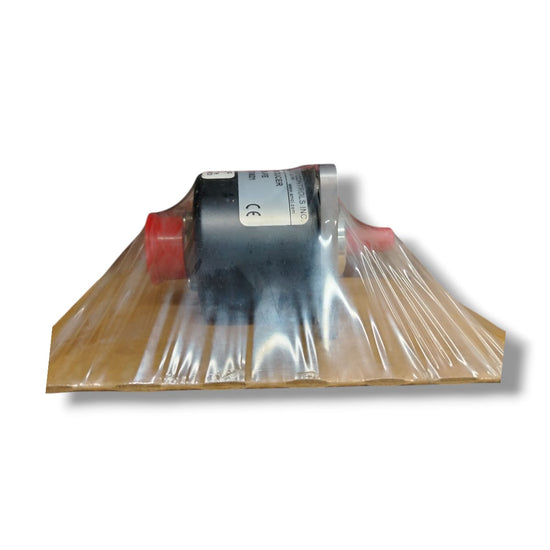

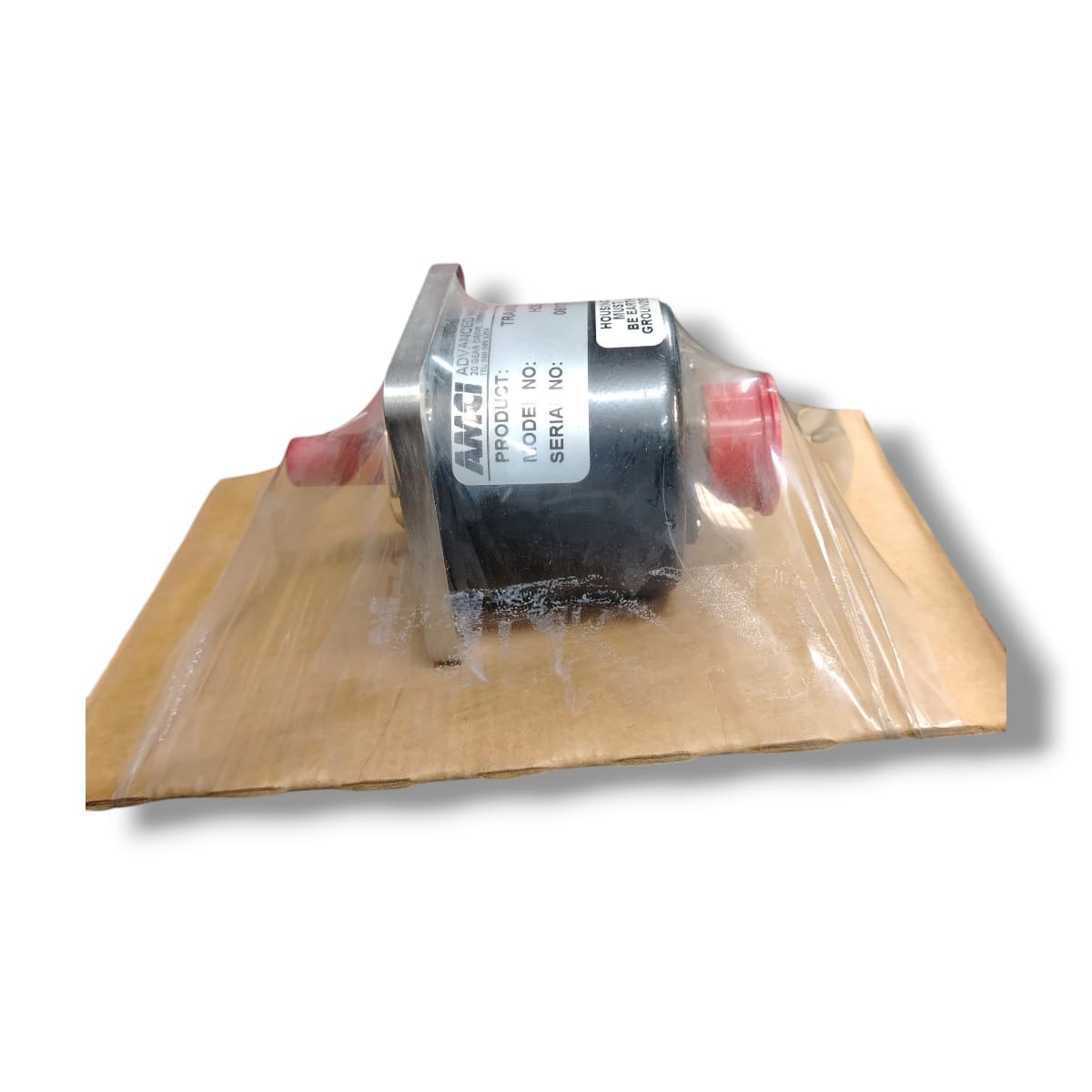

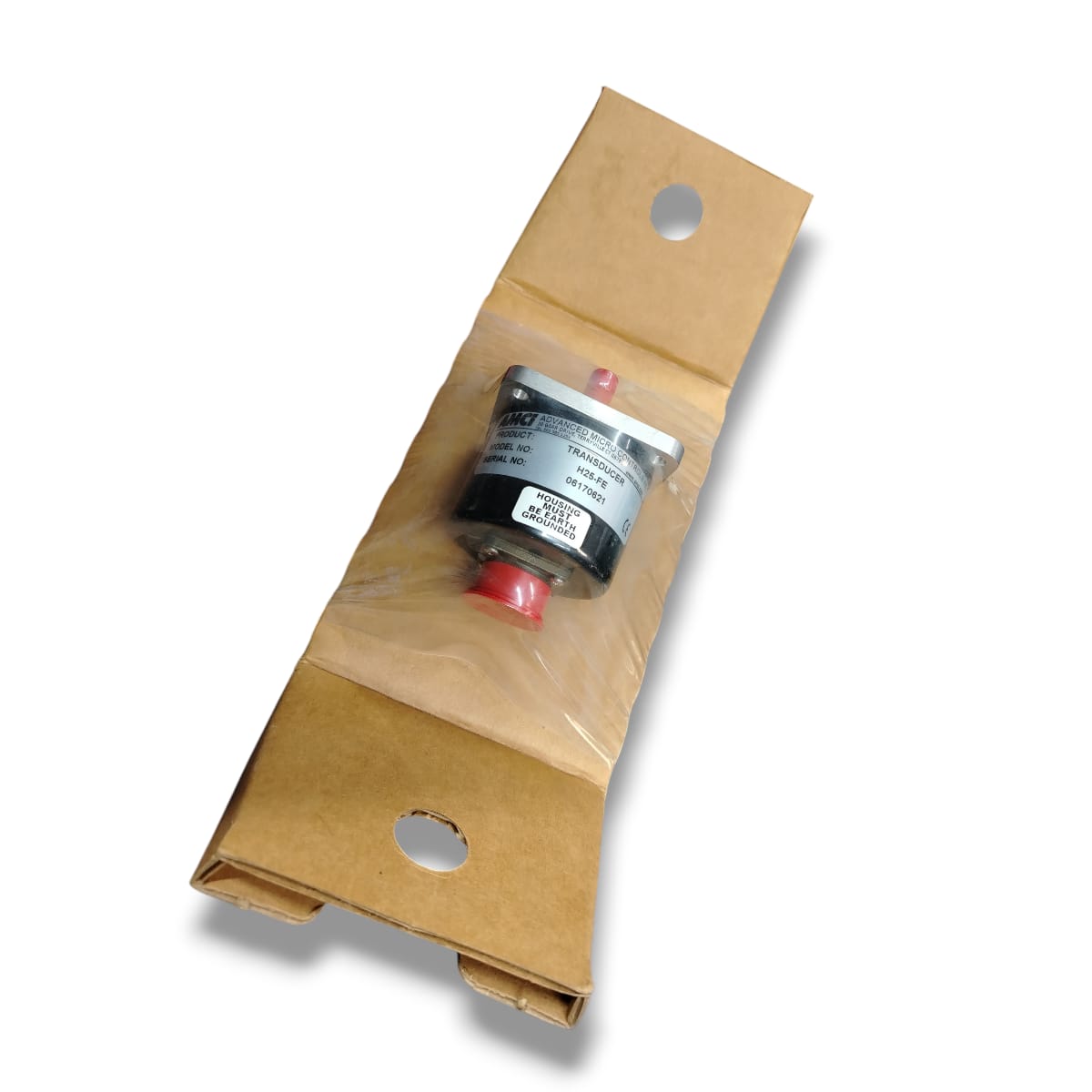

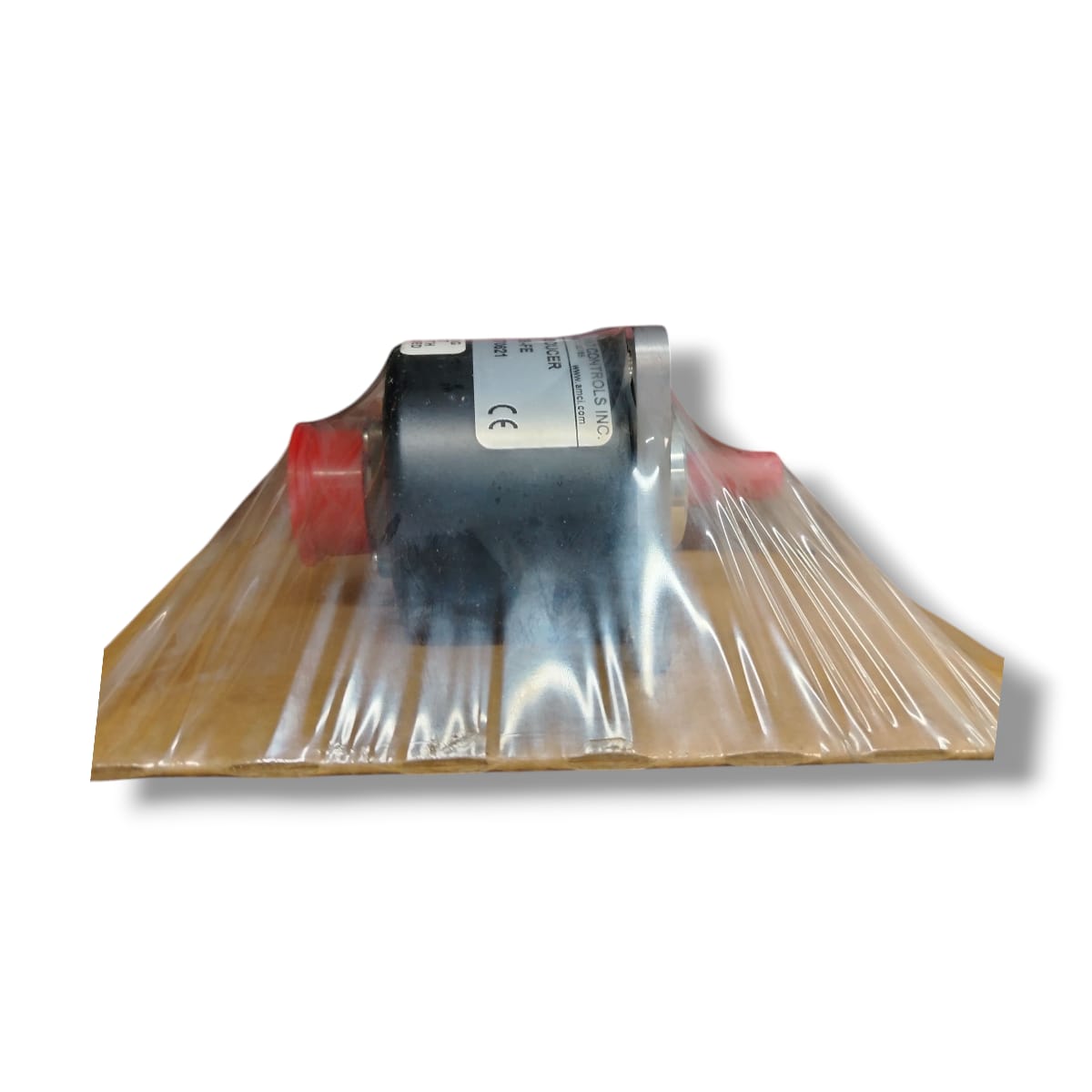

AMCI H25-FE TRANSDUCTOR DE POSICIÓN/ ENCONDER

AMCI H25-FE TRANSDUCTOR DE POSICIÓN/ ENCONDER

El H25-FE de AMCI es un transductor/resolver de un giro (single-turn) con montaje tipo brida (flange mount) y conector al extremo (end connector). Está diseñado como reemplazo directo para muchos codificadores ópticos de montaje flange.

Este dispositivo funciona con una tensión de entrada al rotor de 7 voltios RMS, con una corriente máxima de entrada de 20 mA. La frecuencia de excitación del rotor puede llegar hasta los 5 000 Hz. La salida del estator es de aproximadamente 6.65 V RMS, con una relación de transformación nominal de 0.95 ± 5%.

En cuanto a su precisión, el error máximo ronda ± 12 minutos de arco. Para cargas mecánicas, el eje soporta hasta 40 libras de carga radial y hasta 20 libras axial, y el par de arranque es de aproximadamente 2 oz-in a 25 °C. El momento de inercia del rotor es como máximo 6.00 × 10⁻⁴ oz-in-seg². El peso del transductor es de alrededor de 3.5 libras.

Está construido para ambientes exigentes: cuerpo de acero inoxidable 304, eje de acero inoxidable 303, sello de eje de Viton, protección bajo norma IP67. Resiste choques de hasta 50 g por 11 milisegundos, vibraciones de 15 g hasta 2000 Hz. El rango de temperatura de operación va de -40 °C hasta +150 °C.

El eje estándar tiene diámetro de 3/8 de pulgada, con conector militar equivalente al MS3102E16S-1P. La carcasa es de aluminio con pintura en polvo en la versión estándar.

EQUIPO NUEVO
