ALLEN BRADLEY PLC-5/11 PROCESADOR DE COTROL

ALLEN BRADLEY PLC-5/11 PROCESADOR DE COTROL

Memoria de usuario: 8 K palabras máximas para programa y datos (dependiendo de la versión)

Arquitectura de archivos de datos: soporta archivos de tipo O (outputs), I (inputs), B (bits), T (temporizadores), C (contadores), N (enteros), F (punto flotante), A (ASCII), D (BCD), etc

Límite de palabras por archivo de datos: por ejemplo 32 K palabras en archivos de datos genéricos (dependiendo de la versión de PLC-5)

Soporte de memoria externa / módulo de respaldo: utiliza módulos de memoria tipo 1785-ME (por ejemplo ME16, ME32, ME64) para almacenar programas en memoria no volátil

Puerto dedicado DH+ (Data Highway Plus / Data Highway 1A) para comunicaciones serie de red industrial

Puerto de programación / canal serie: compatible con protocolos DF1, ASCII, RS-232C / RS-423 / RS-422A, dependiendo del modelo y configuración

Función de Remote I/O / Extended Local I/O: puede actuar como adaptador o escáner para enlazar chasis remotos o módulos de E/S distribuidos

Capacidad de operar en modo “adapter” (adaptador) para conectarse a otros procesadores como supervisor en redes PLC-5

Temperatura de operación: 0 a +60 °C (32 a 140 °F)

Temperatura de almacenamiento / transporte: –40 a +85 °C

Humedad relativa: 5 a 95 % sin condensación

Choque (operativo): ~ 30 g (3 pulsos, 11 ms)

Choque (no operativo): ~ 50 g (3 pulsos, 11 ms)

Inmunidad electromagnética: 10 V/m con modulación 1 kHz 80 % AM entre 30-2000 MHz, etc

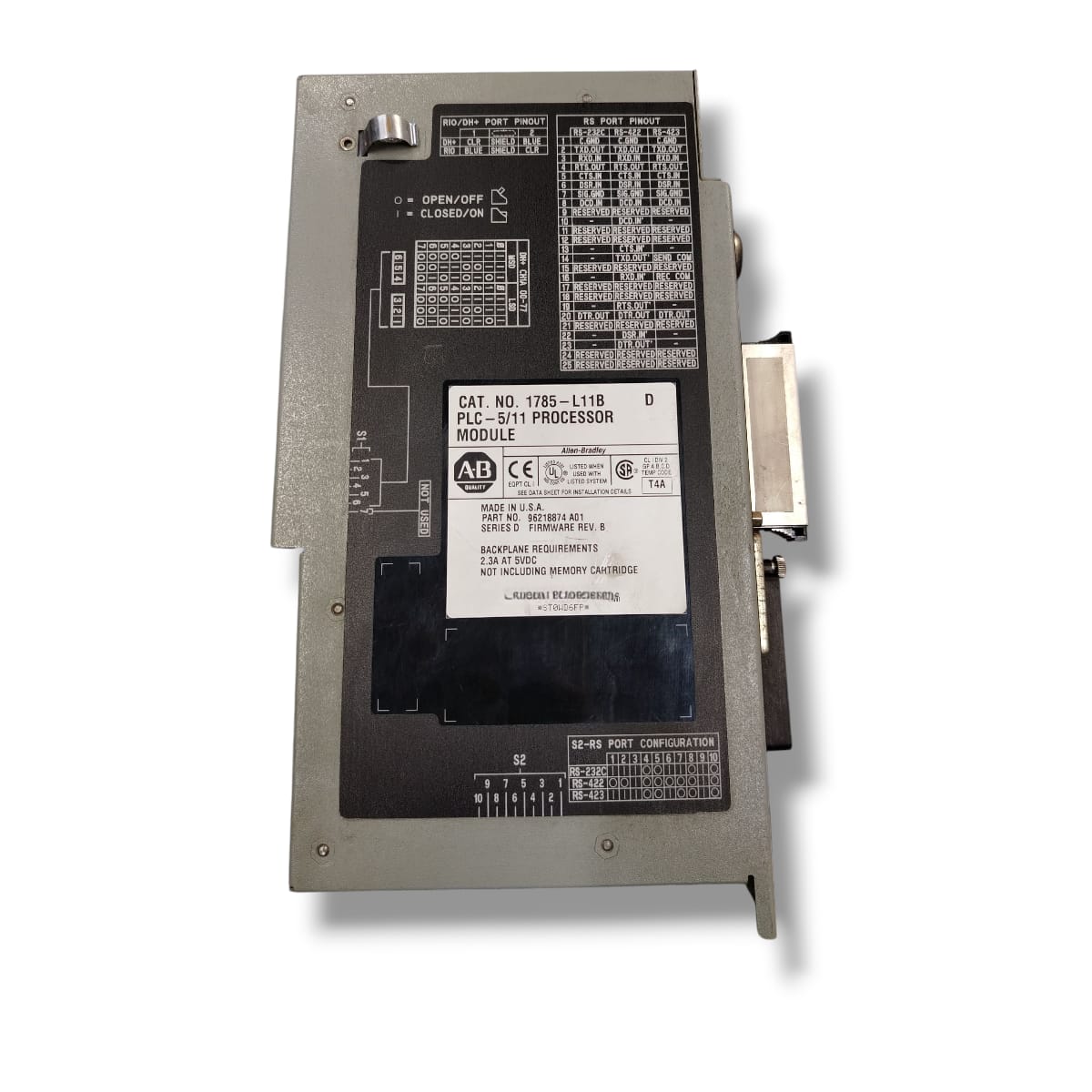

Corriente de backplane (carga del bus de 5 V interno): aproximadament 2,3e A en el PLC-5/11

Módulos de alimentación y chasis requeridos: utiliza chasis estándar de la serie 1771 para alojar el módulo procesador y módulos de E/S

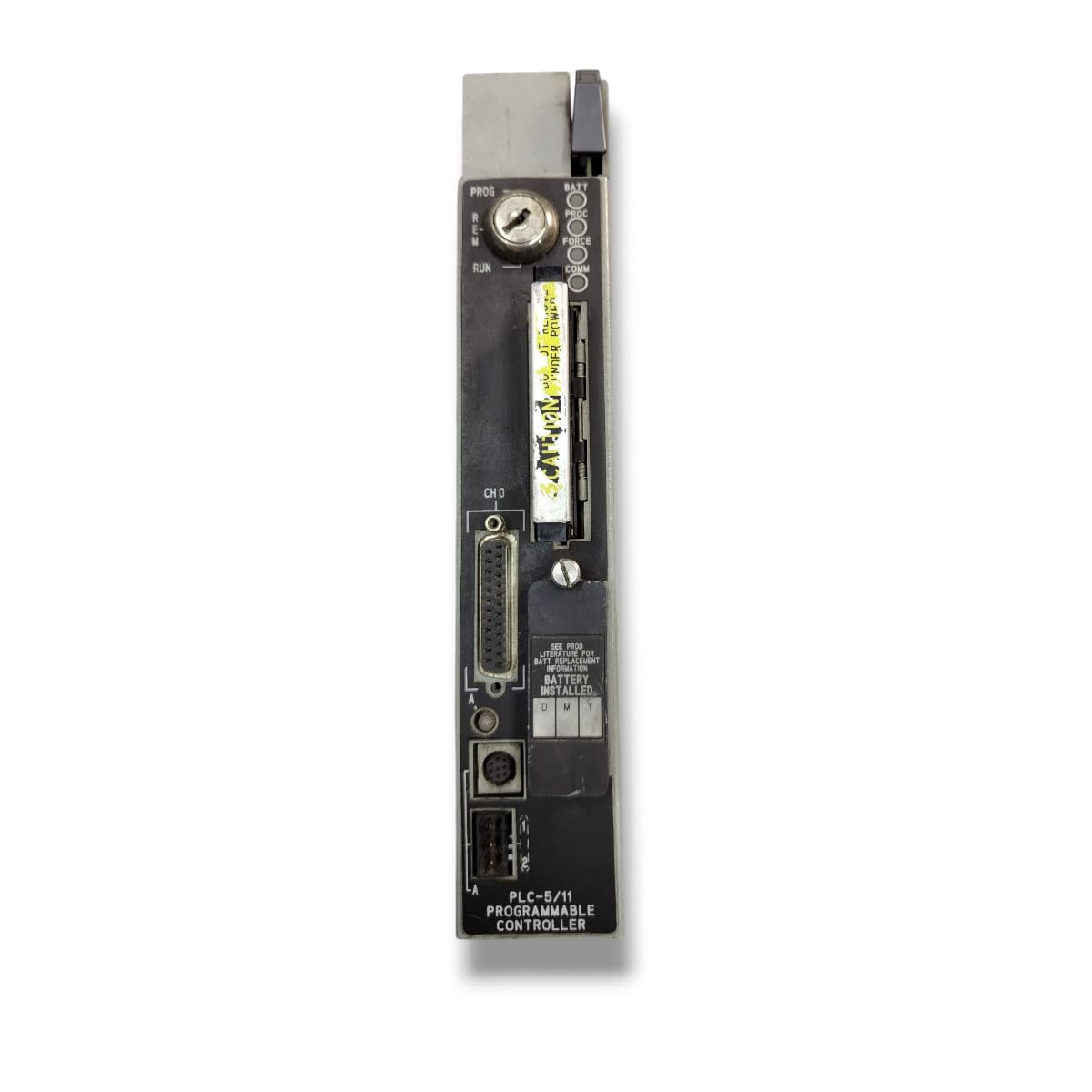

LED de estado del procesador (PROC), indicador de batería baja (BATT)

LED de indicador de fuerza (FORCE) para cuando hay señales forzadas activadas en el programa

Interruptor de llave (keyswitch) para seleccionar modo (RUN / PROGRAM / REMOTE)

EQUIPO USADO FUNCIONANDO
