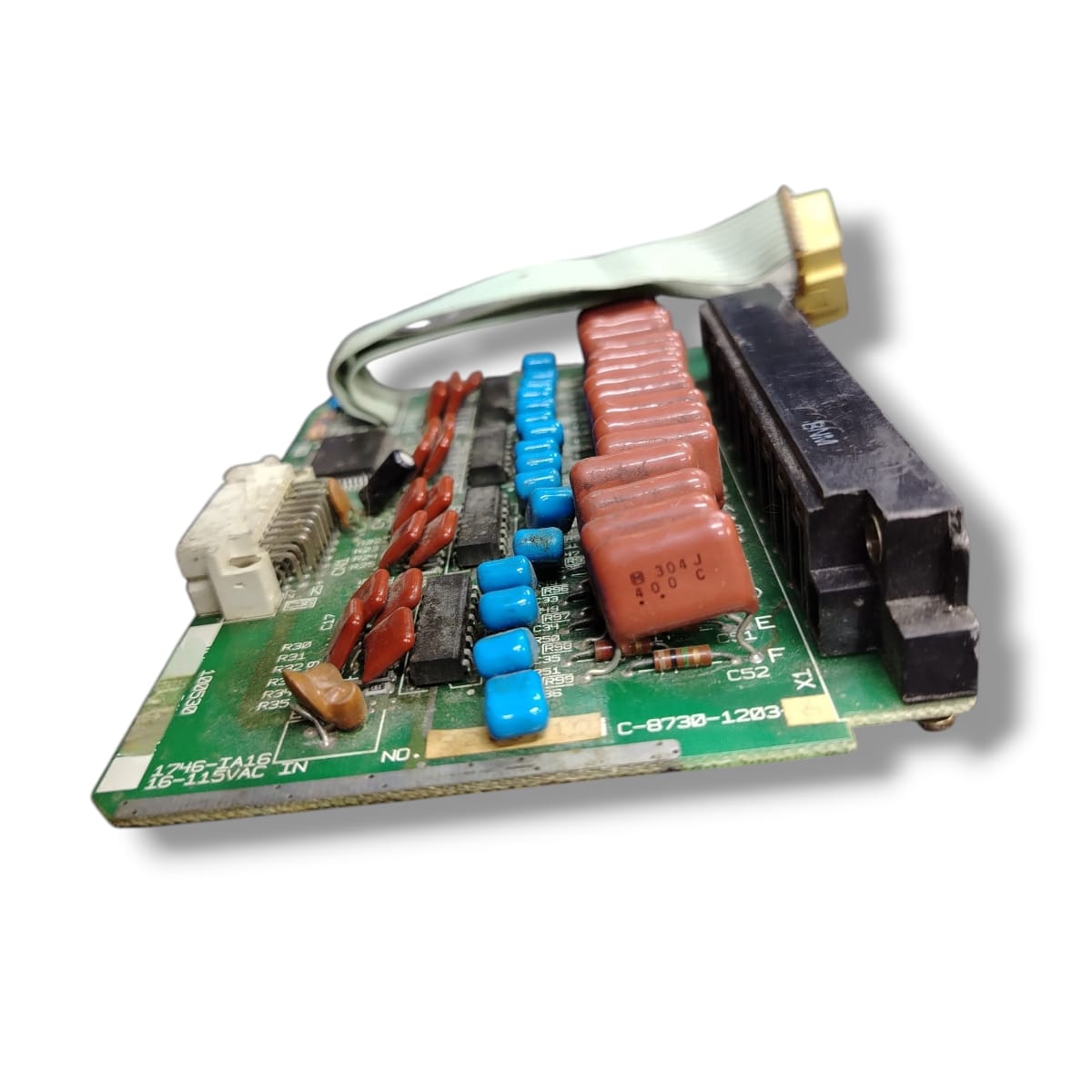

ALLEN BRADLEY C-8730-1203 TARJETA

ALLEN BRADLEY C-8730-1203 TARJETA

El módulo trabaja típicamente con señales de ±10 V DC (señales analógicas diferenciales) o con niveles TTL / 24 V DC (digitales, según versión del equipo).
Los componentes visibles en la tarjeta sugieren un circuito de filtrado RC en cascada, ideal para eliminar ruido de alta frecuencia en señales de control industrial.

Voltaje nominal de operación: 5 V DC (lógica interna).

Señales de entrada/salida: diferenciales, analógicas o PWM, según la aplicación del sistema 8730.

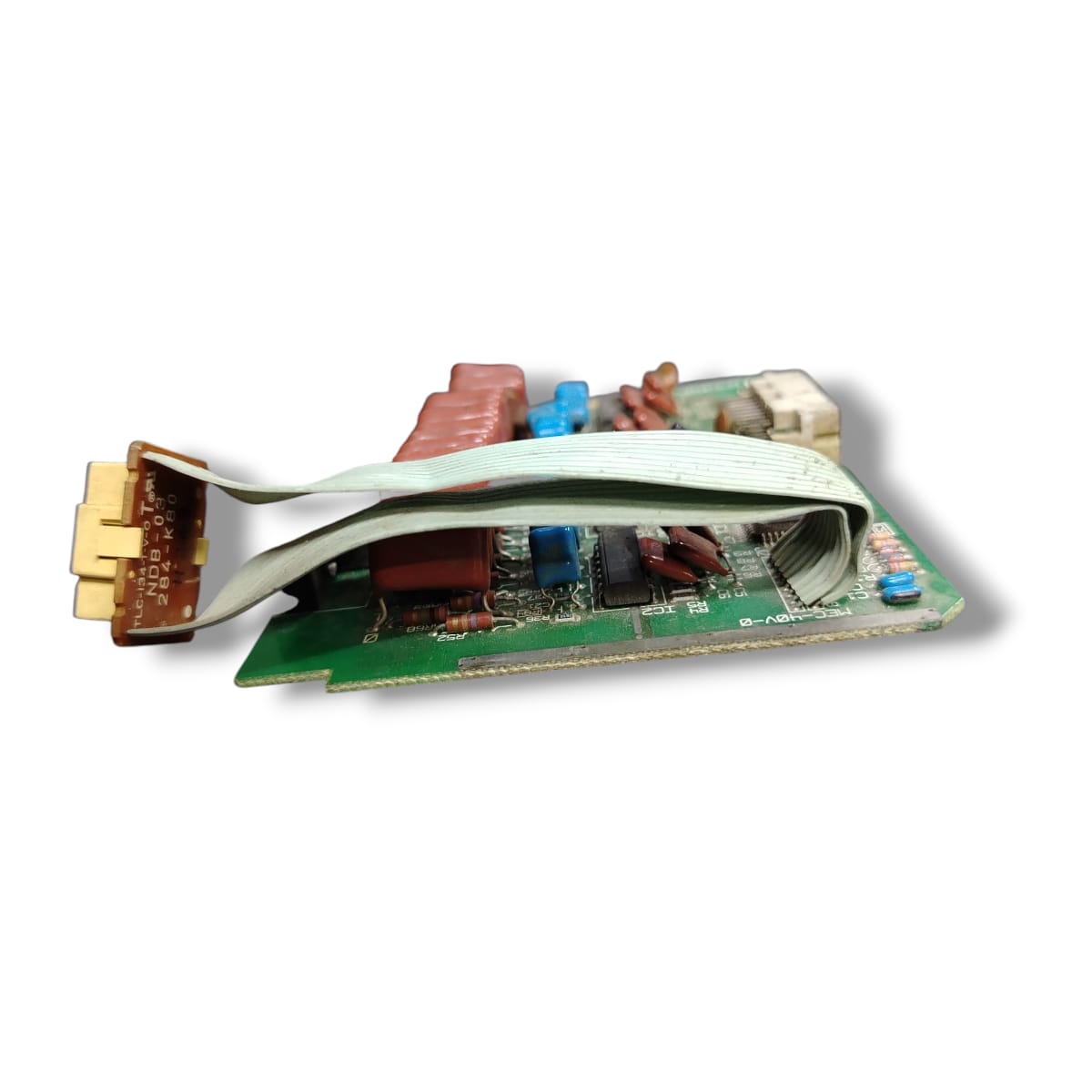

Conector plano tipo ribbon de 16 hilos para enlace al controlador principal.

Puerto multipin inferior para conexión directa a la placa base o bastidor del sistema.

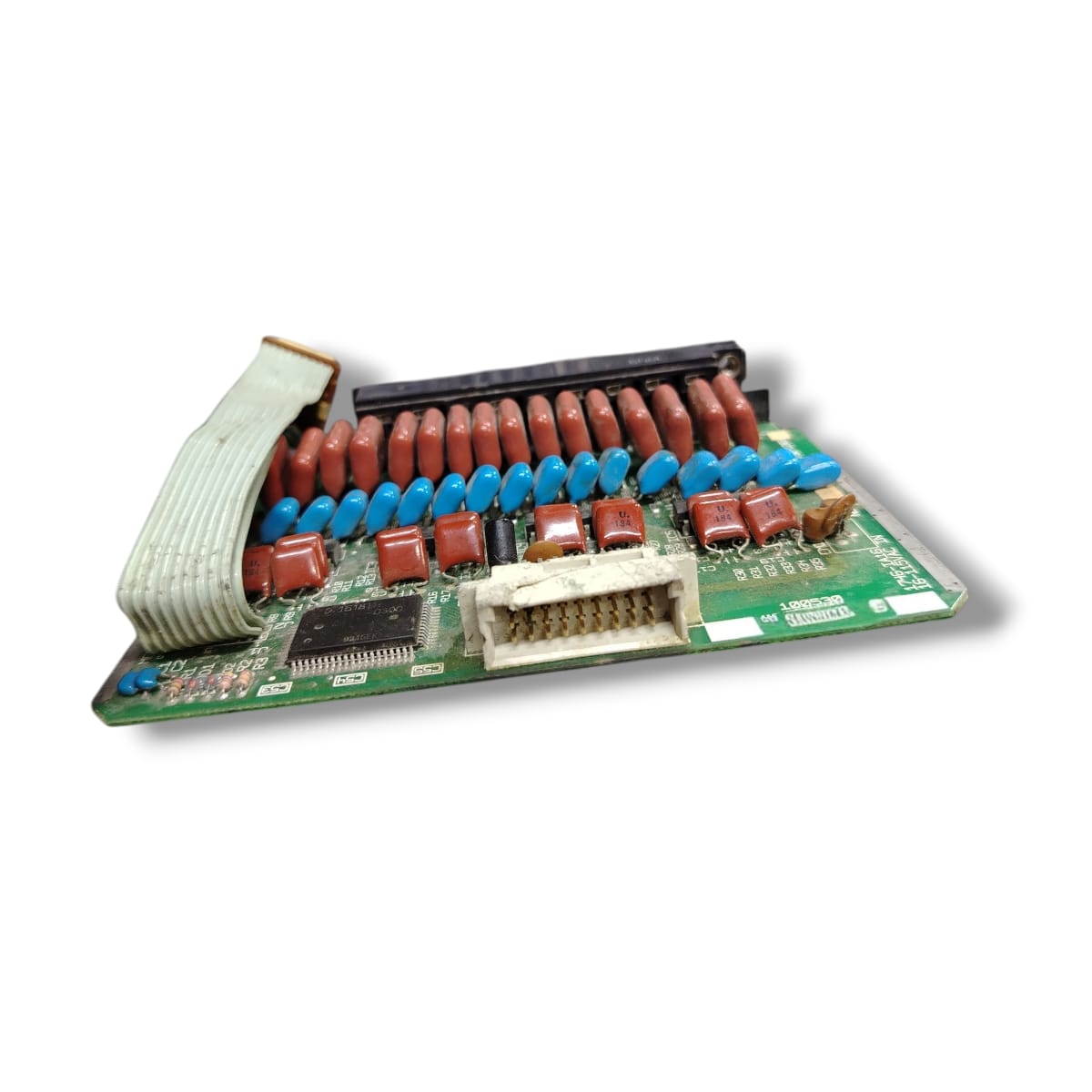

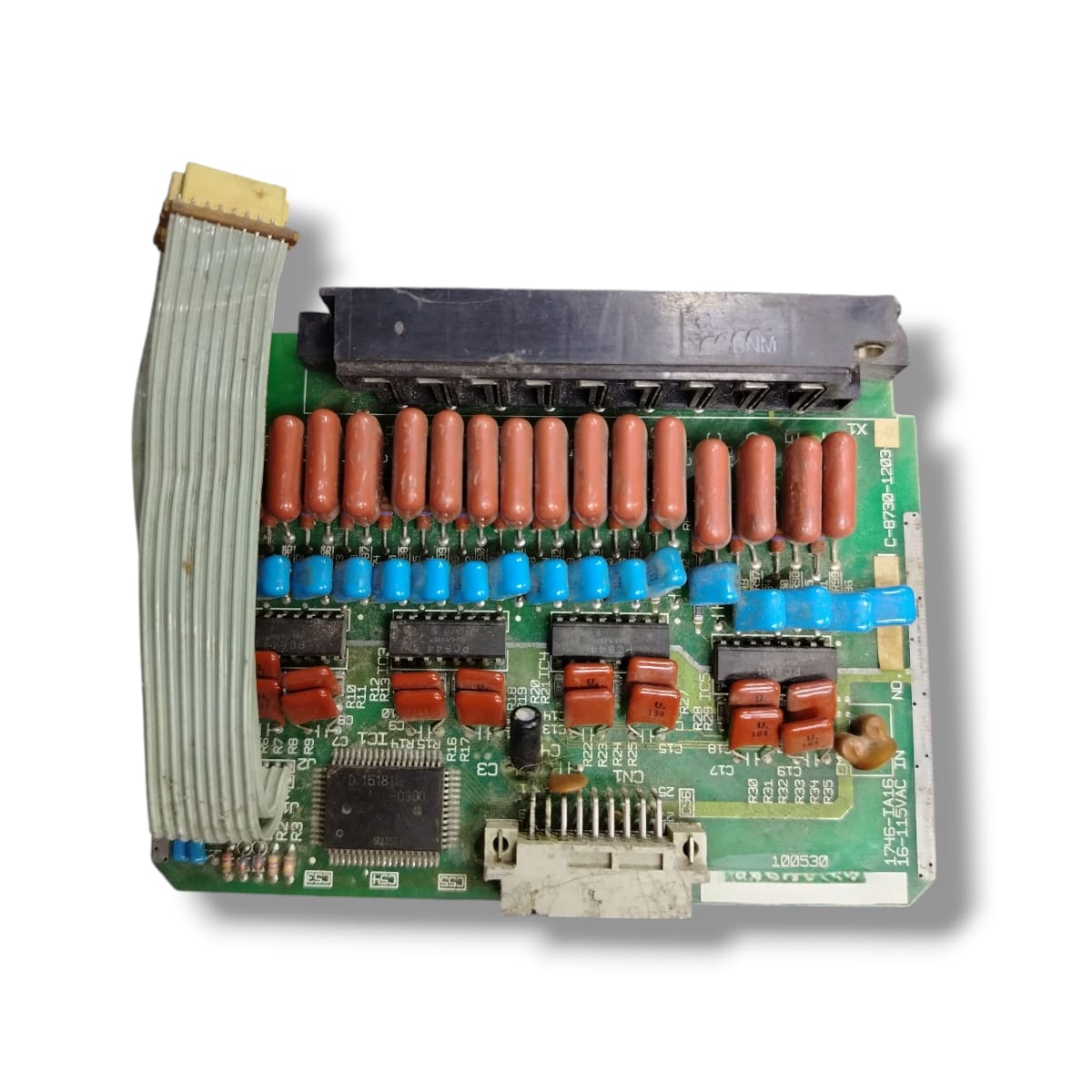

Disposición de 14 condensadores grandes en línea (probablemente del filtro de canal) y filtrado adicional con capacitores cerámicos azules.

El circuito integra también un IC de control lógico (probablemente un procesador de comunicación o interfaz), visible en la parte inferior de la cara superior del PCB.

El diseño es de doble cara (double-sided PCB), con trazas gruesas en la capa inferior y pads soldados en la superior.
Las soldaduras indican un nivel industrial con refuerzo de estaño y aislamiento.

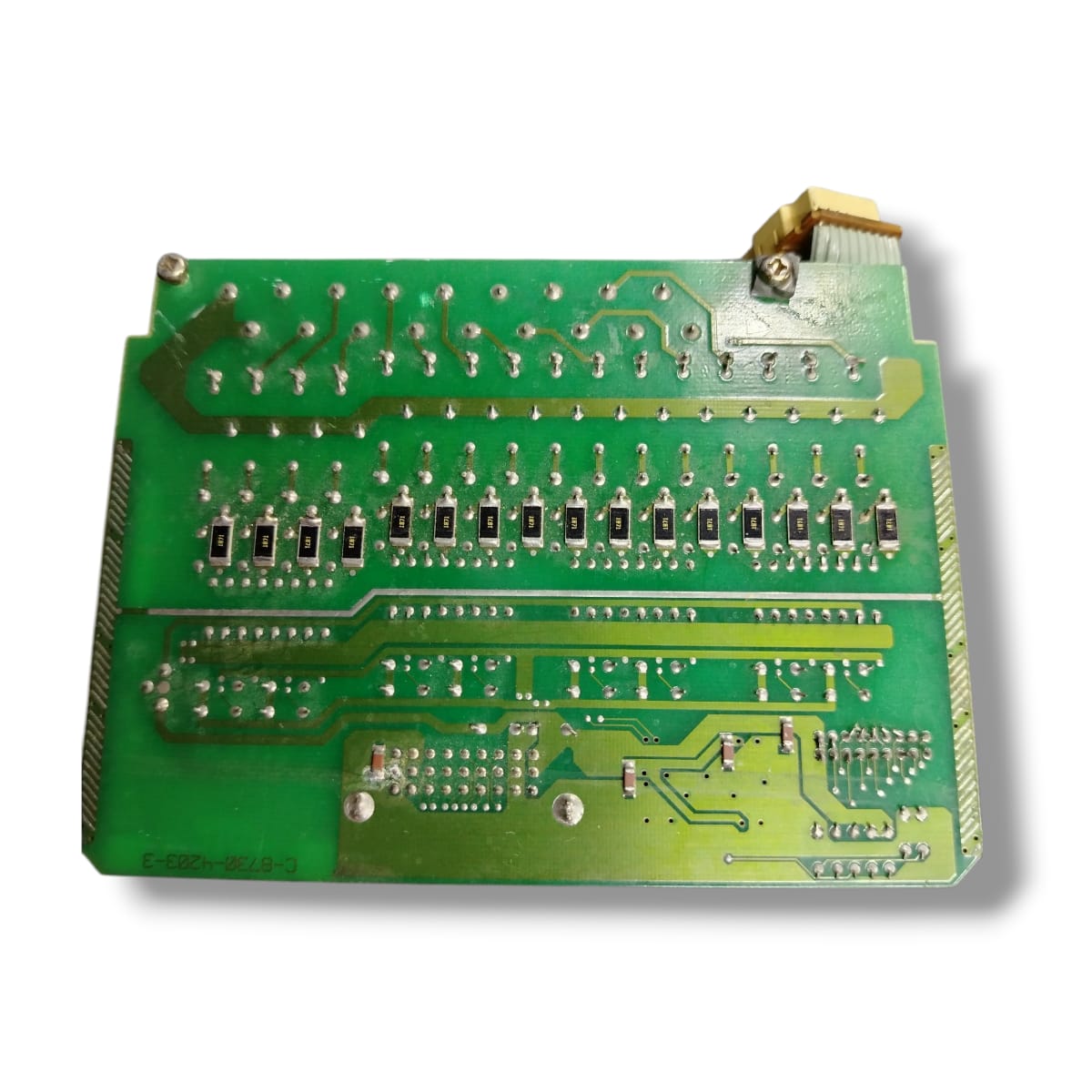

Incluye una banda de tierra (ground plane) y diodos de protección alineados en la cara posterior, lo que indica que maneja señales de corriente baja pero sensibles.

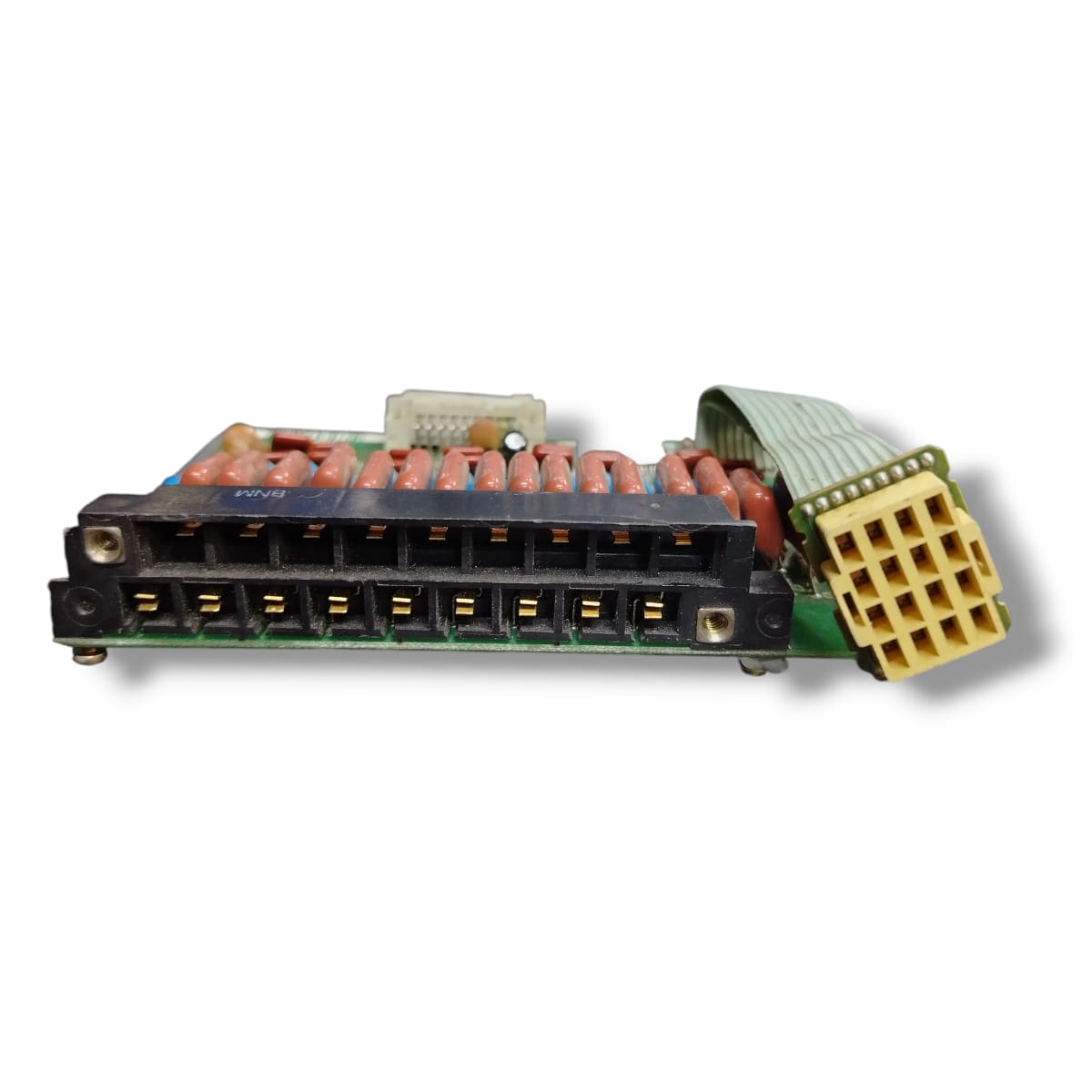

El montaje usa conectores de borde (edge connector) compatibles con sistemas de bastidor Allen-Bradley.

El módulo C-8730-1203 se encuentra en sistemas:

Servo drives Allen-Bradley Bulletin 8720/8730, donde actúa como interfaz analógica/digital.

Controladores de ejes o posicionadores en maquinaria CNC, empacadoras o sistemas de automatización de precisión.

EQUIPO USADO FUNCIONANDO
