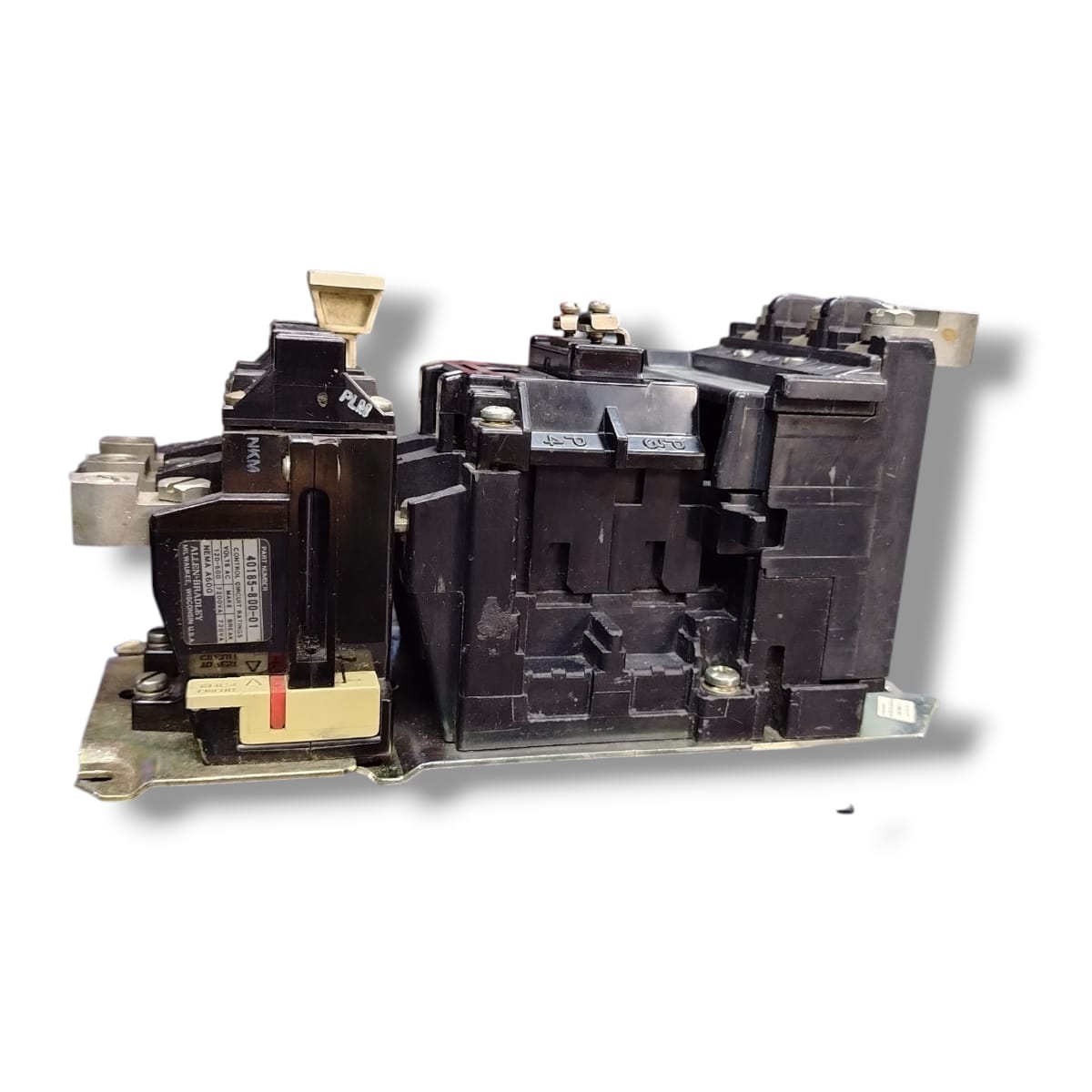

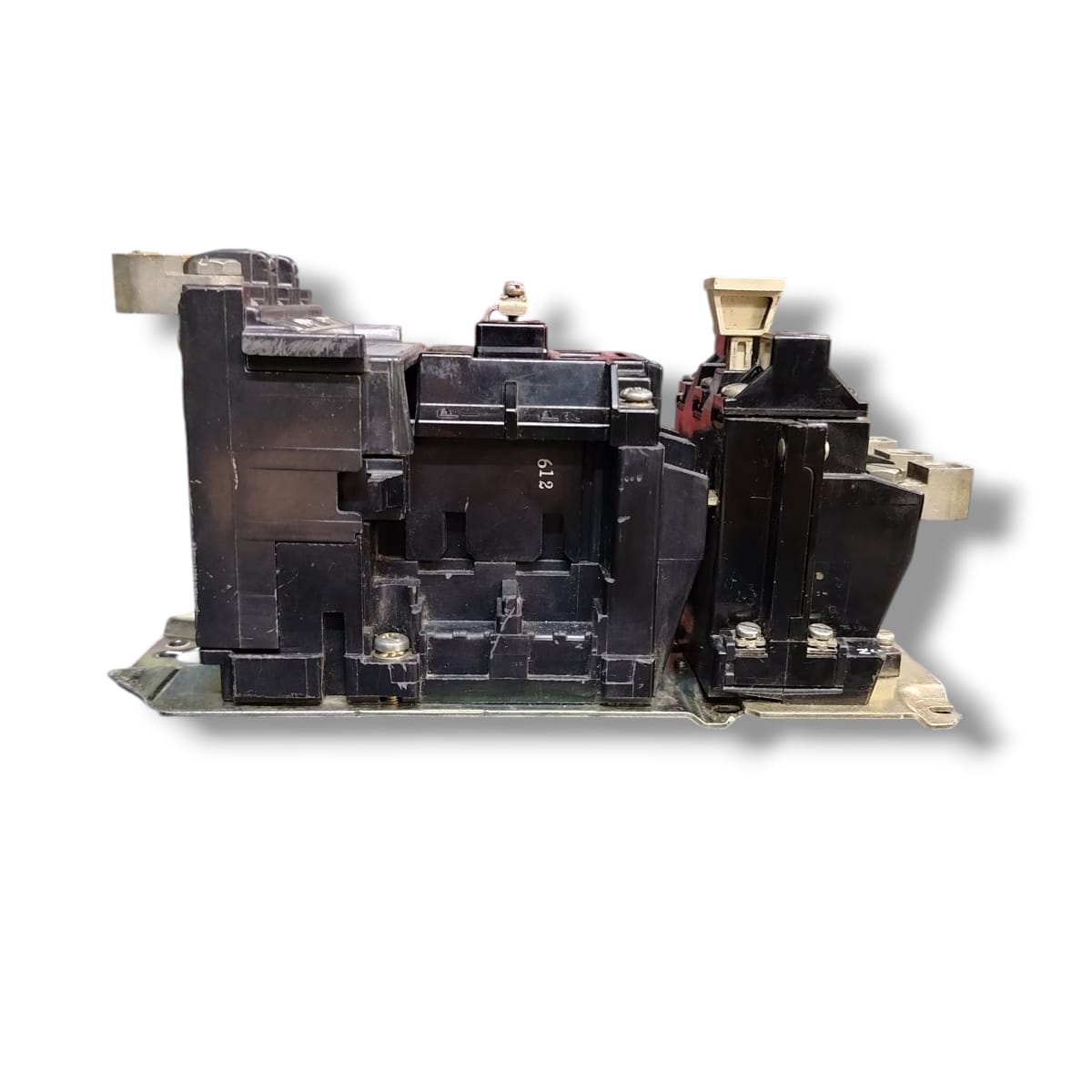

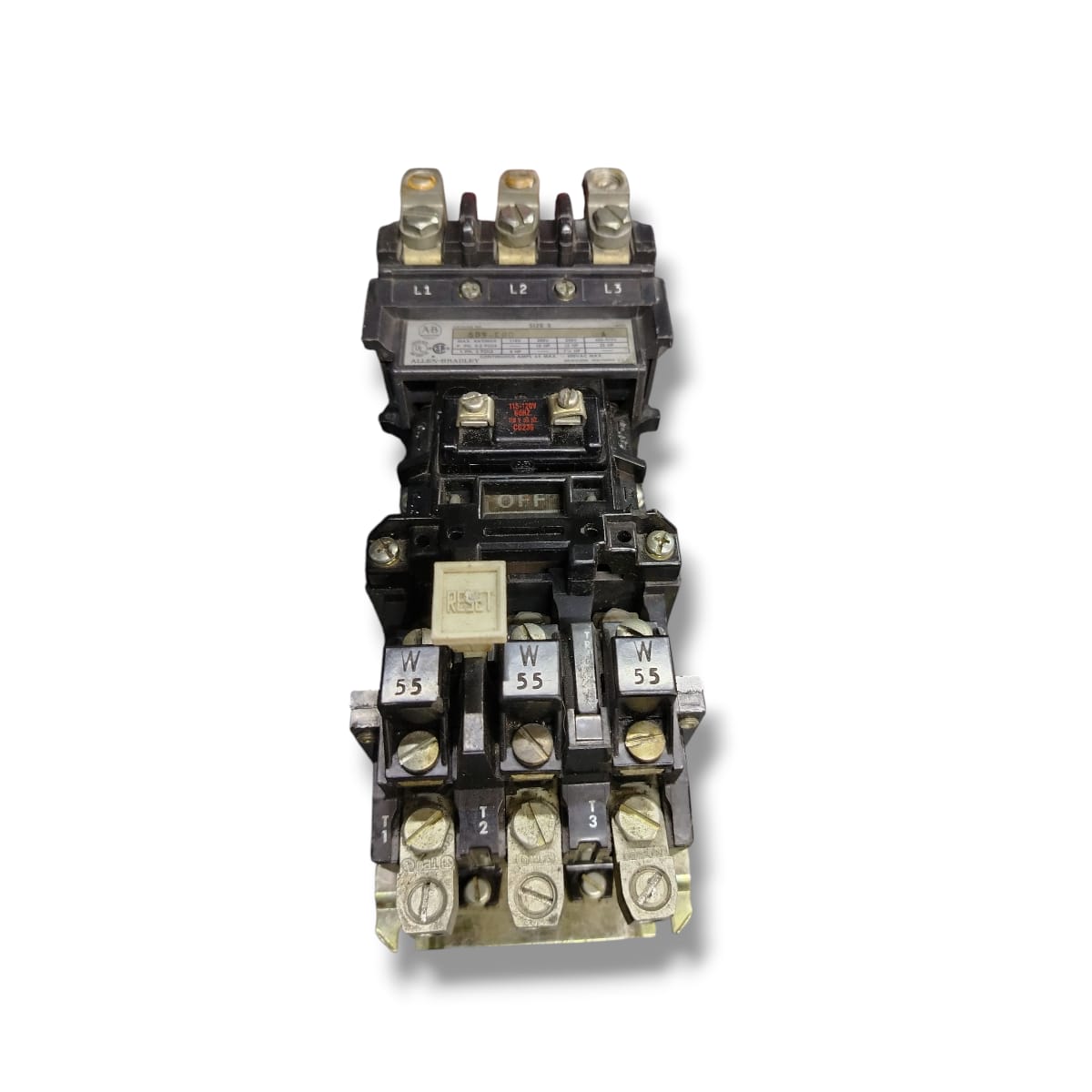

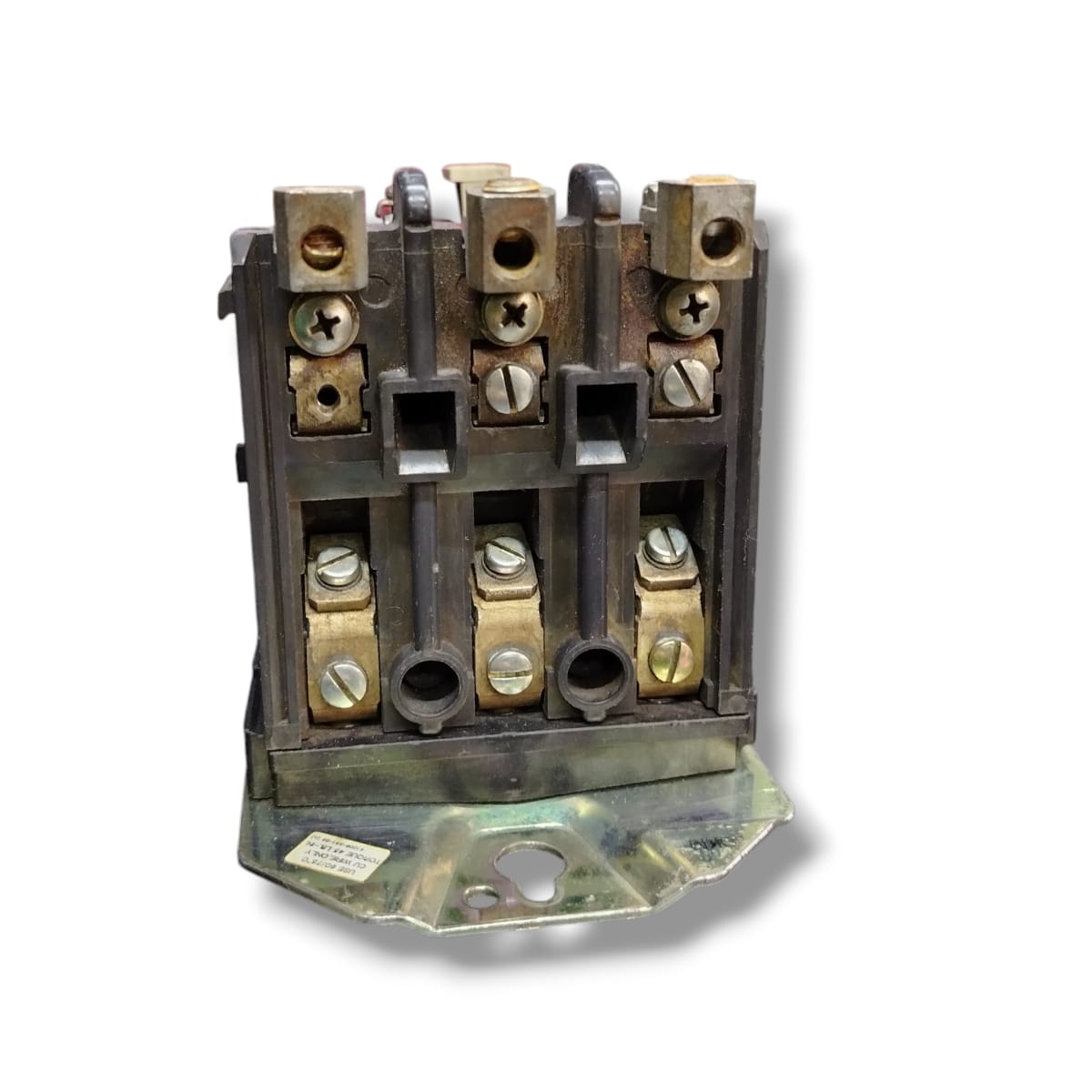

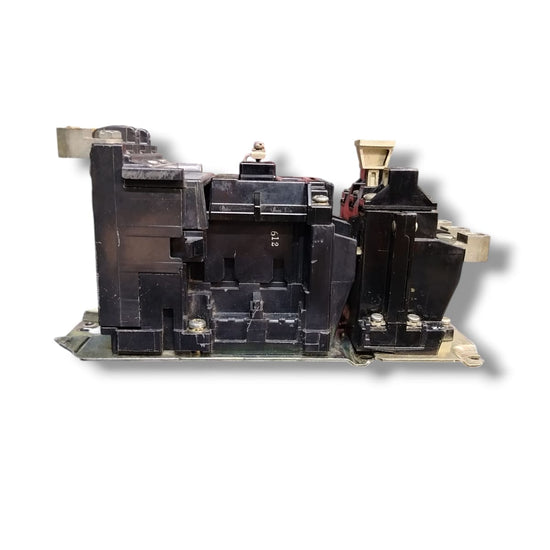

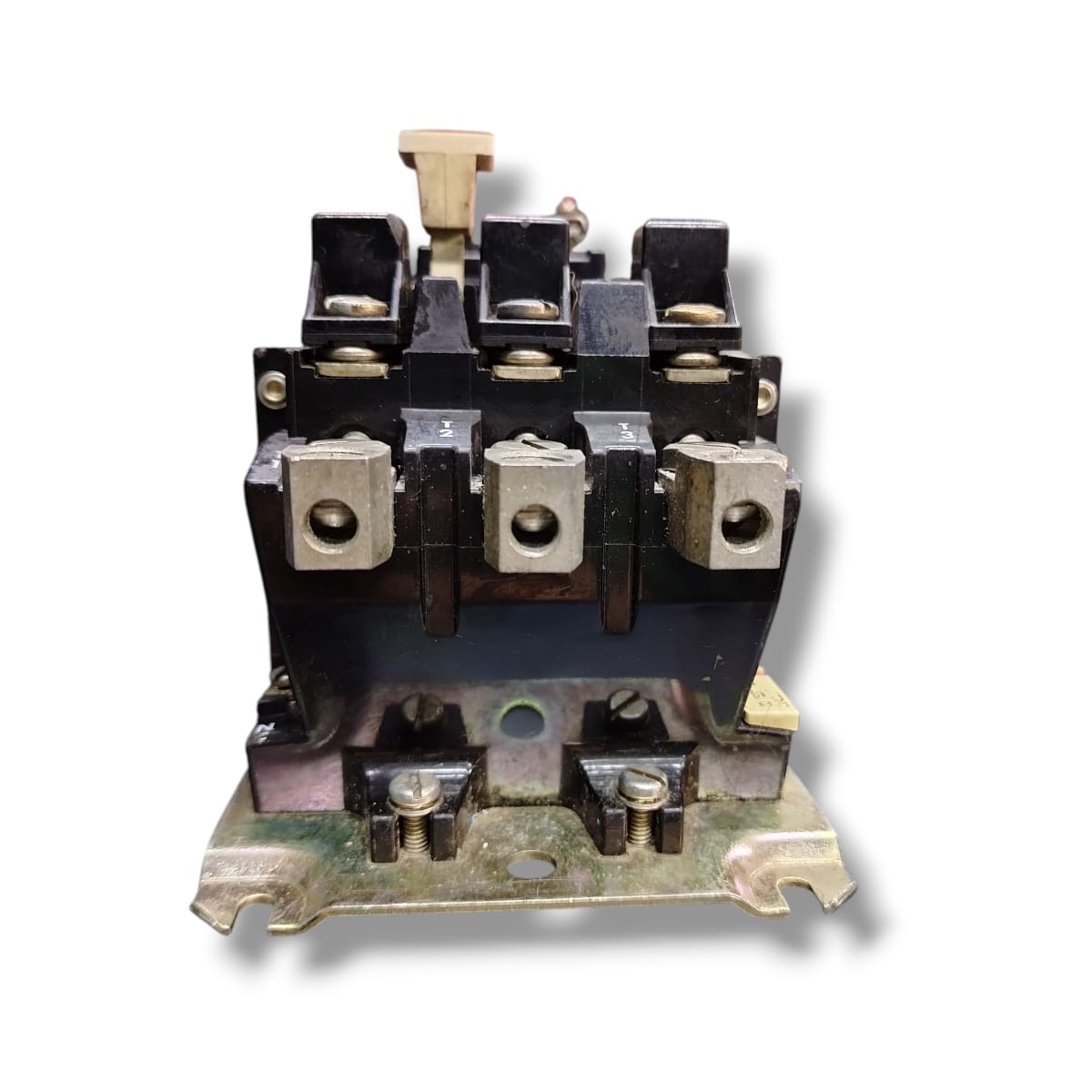

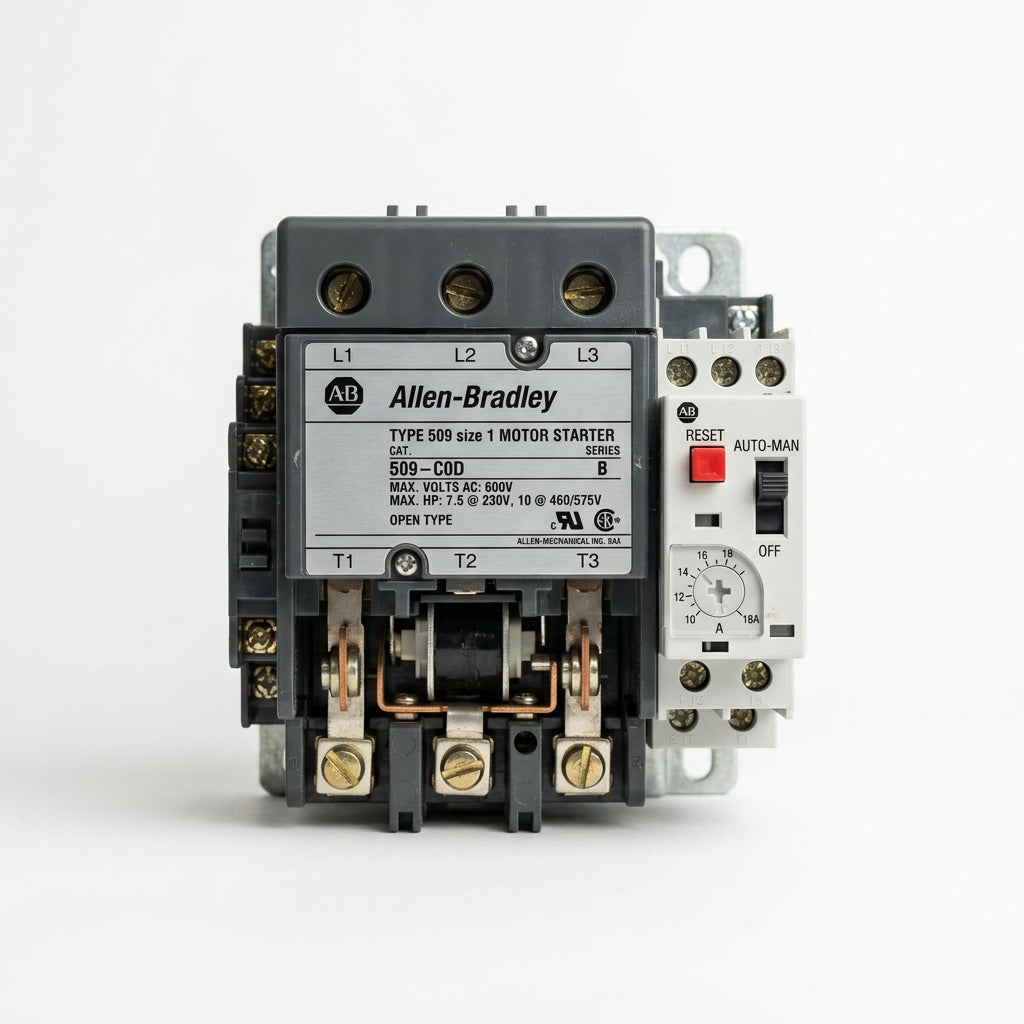

ALLEN BRADLEY 509-C0D STARTER DE MOTOR

ALLEN BRADLEY 509-C0D STARTER DE MOTOR

Familia / Bulletin: Serie 509 – Full-voltage Non-Reversing Starter (arrancador directo en línea, no reversible)

Estado del producto: Activo en el portafolio de Rockwell Automation

Forma de suministro: Kit modular (modular kit) tipo abierto (open style), modular y sin caja

Configuración NEMA: NEMA tamaño 2

Fase: Trifásico

Voltaje de control (coil): 110 V AC a 50 Hz / 120 V AC a 60 Hz

Corriente continua (Continuous current rating): 45 A

Corriente límite de servicio (Service limit current): 52 A

Potencia máxima (Horsepower rating, duty sin plugging/jogging):

Monofásica (230 V): hasta 7.5 HP

Trifásica (575 V): hasta 8.9 kVA como transformador primario, o conmutación de capacitores de hasta 31 kVAR

Corriente de arranque (Inrush): Hasta 483 A (incluye offset)

3. Protección y construcción

Relé térmico incorporado: Sobre-relé de aleación eutéctica (Eutectic Alloy Overload Relay), con protección térmica compensada

Clase de coordinación IEC 60947-4-3: Clase 2

Tipo de conexión:

Circuito principal (power): tornillos de presión (screw/pressure terminals), torque requerido: 45 in-lb

Circuito auxiliar y control: también por tornillos (screw connection)

Contactos auxiliares: Hasta 8 contactos disponibles

Material de contactos: Aleación de plata

Vida mecánica: Hasta 1×10⁷ ciclo

EQUIPO USADO FUNCIONANDO
