ALLEN BRADLEY 2094-AM02 MODULO DE EJE

ALLEN BRADLEY 2094-AM02 MODULO DE EJE

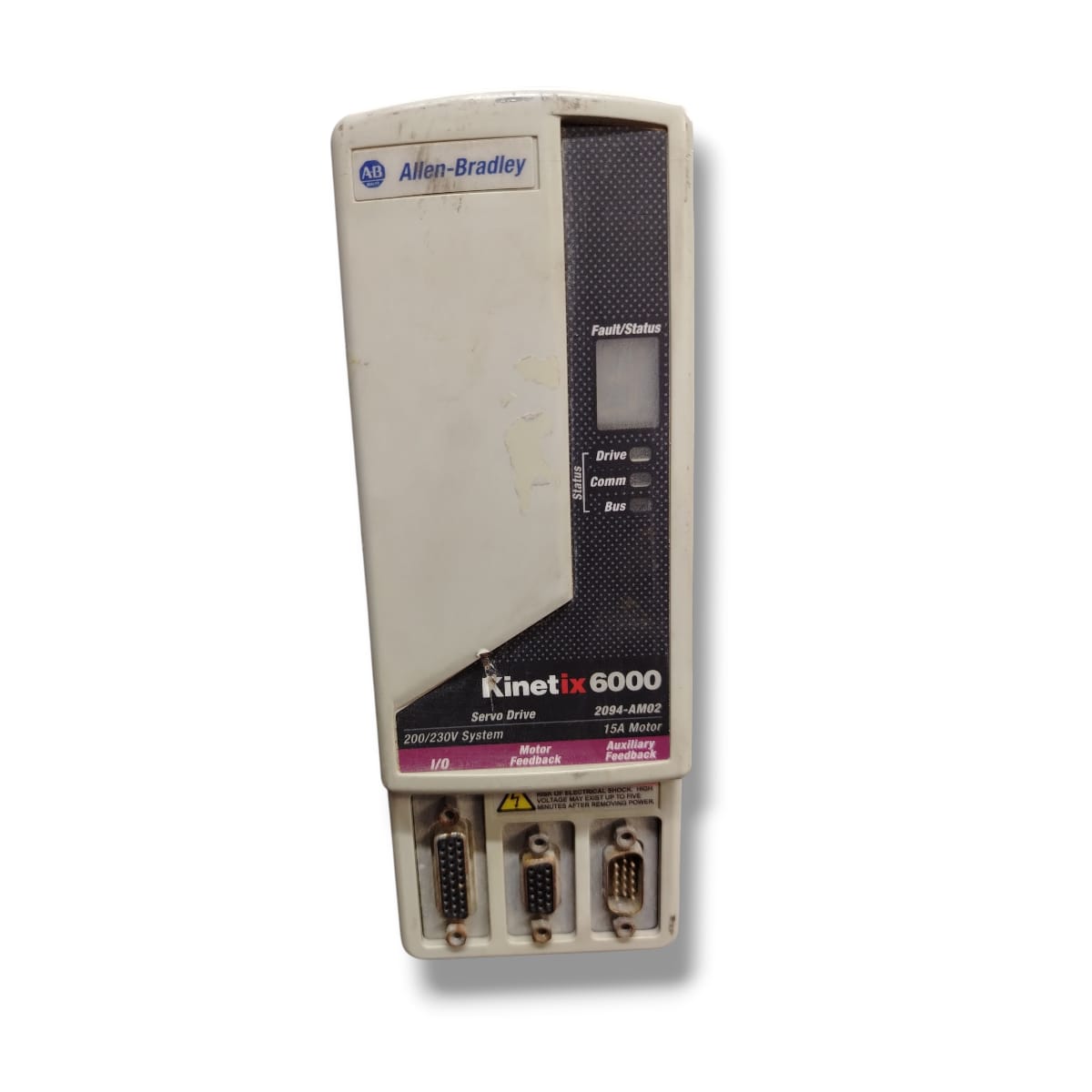

El 2094-AM02-S es un módulo de eje (axis module) para servo drives dentro de la familia Kinetix 6000.

Está diseñado para operación en clase de voltaje 200/230 V AC (trifásico de salida) como accionador del motor.

Posee funcionalidad integrada de Safe Torque Off (STO) (seguridad de desactivación de par) para seguridad funcional.

Se usa como módulo modular en rieles de potencia compartida, junto con módulos de conversión (IAM), módulos motor-freno, módulos colectores, etc.

Corriente nominal de salida continua (rms): 10,6 A

Corriente continua (0-peak): 15,0 A

Corriente pico (rms): 21,2 A

Corriente pico (0-peak): 30,0 A

Potencia nominal de salida continua: 3,4 kW

Eficiencia eléctrica máxima: ≈ 98 %

Ancho de banda del lazo de velocidad (velocity loop): 500 Hz

Ancho de banda del lazo de corriente (current loop): 1300 Hz

Frecuencia de modulación PWM: 4 kHz (o según variante / ajuste

Temperatura ambiente operativa: de 0 °C a 50 °C

Temperatura de almacenamiento: entre –50 °C y 70 °C

Humedad relativa permitida: 5 % a 95 % (sin condensación)

Altitud hasta ~ 1 000 m sin derating

Este módulo cumple con ISO 13849-1 PLe (nivel de rendimiento) para seguridad

funcional cuando incluye la función STO (“-S”).

Cumple con IEC/EN 61508 SIL 3 en su función de seguridad integrada de par seguro (STO).

Dentro de la norma ISO 13849/EN 954 se clasifica como Categoria 3 para la función de seguridad.

EQUIPO USADO FUNCIONANDO
