ALLEN BRADLEY 1794-TBNF

ALLEN-BRADLEY 1794-TBNF

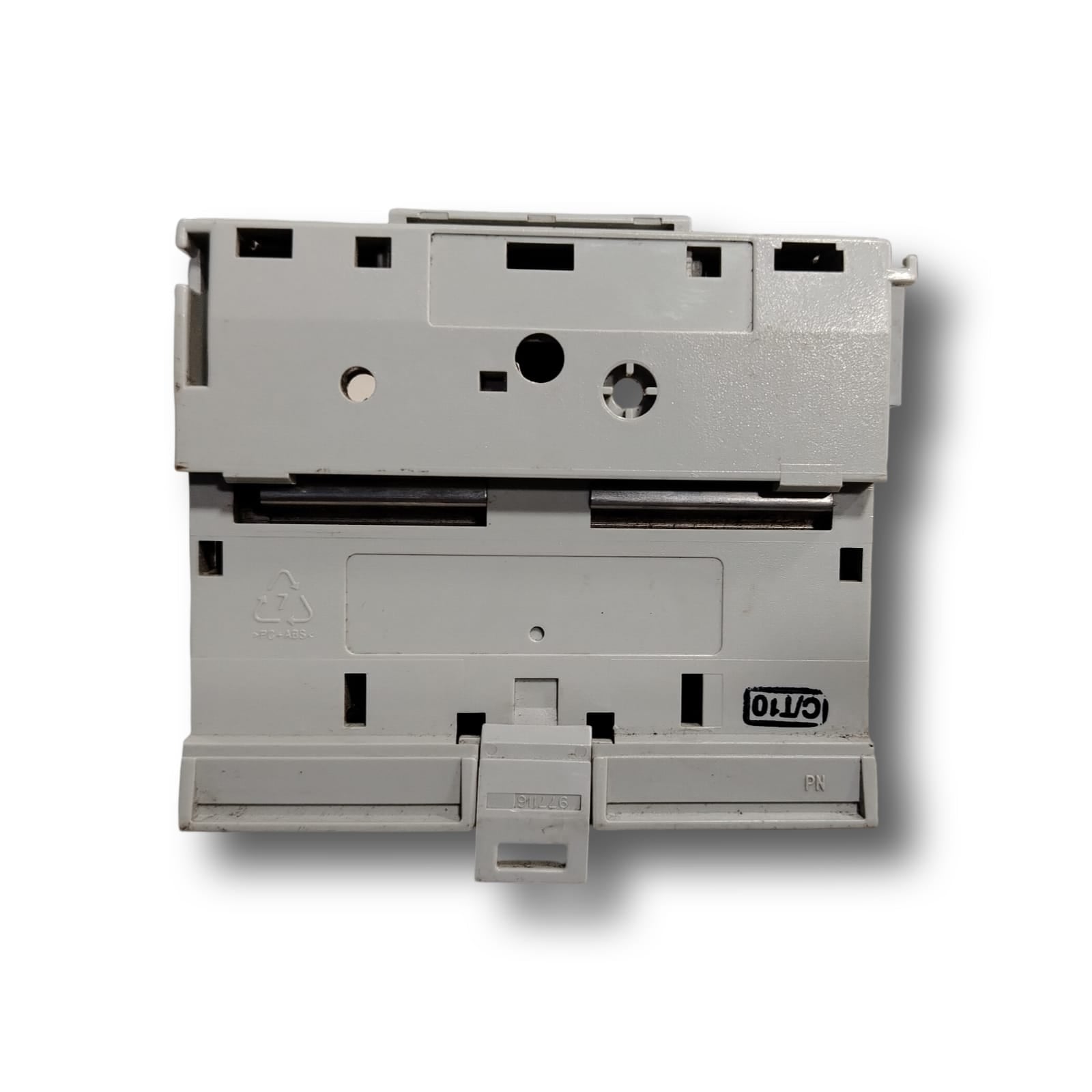

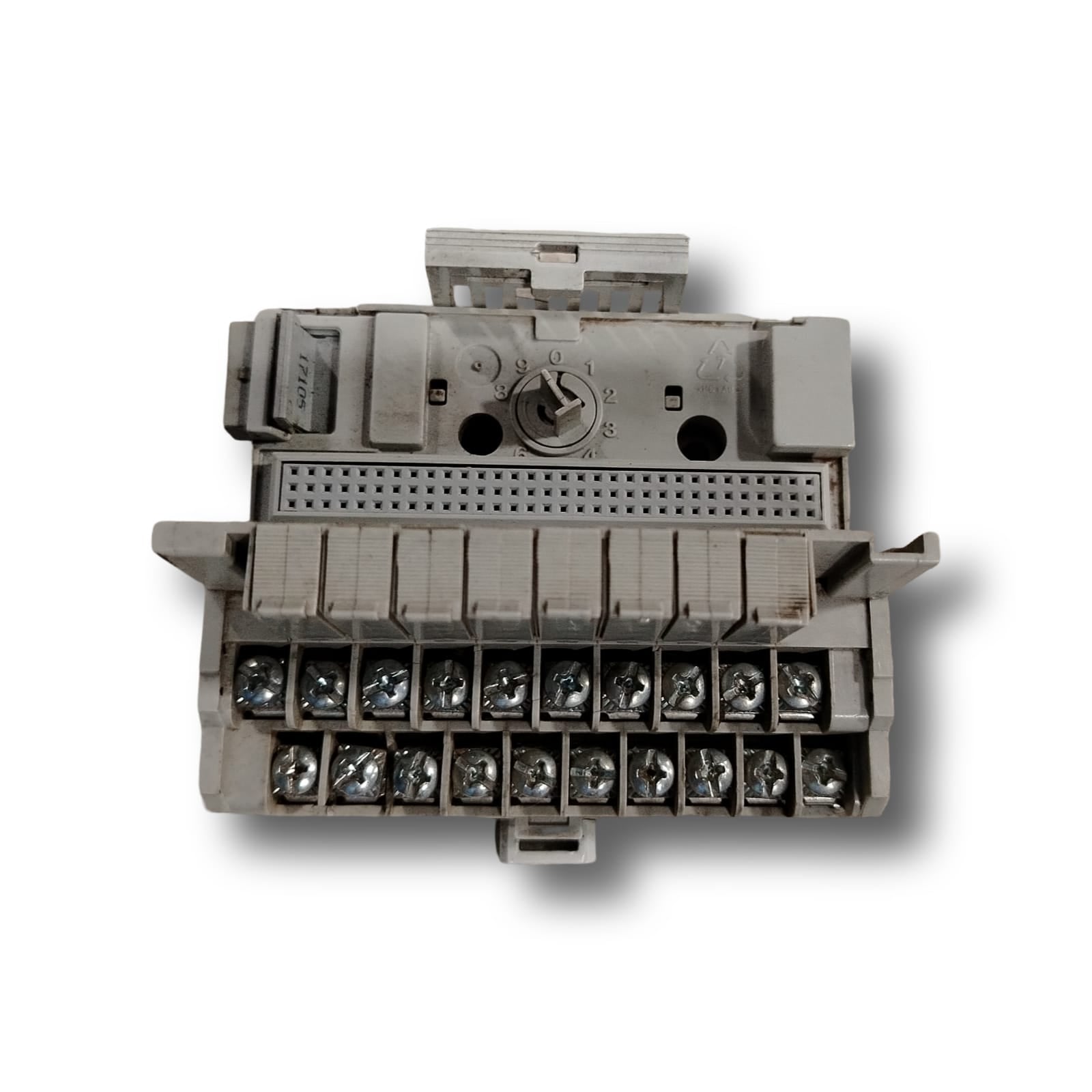

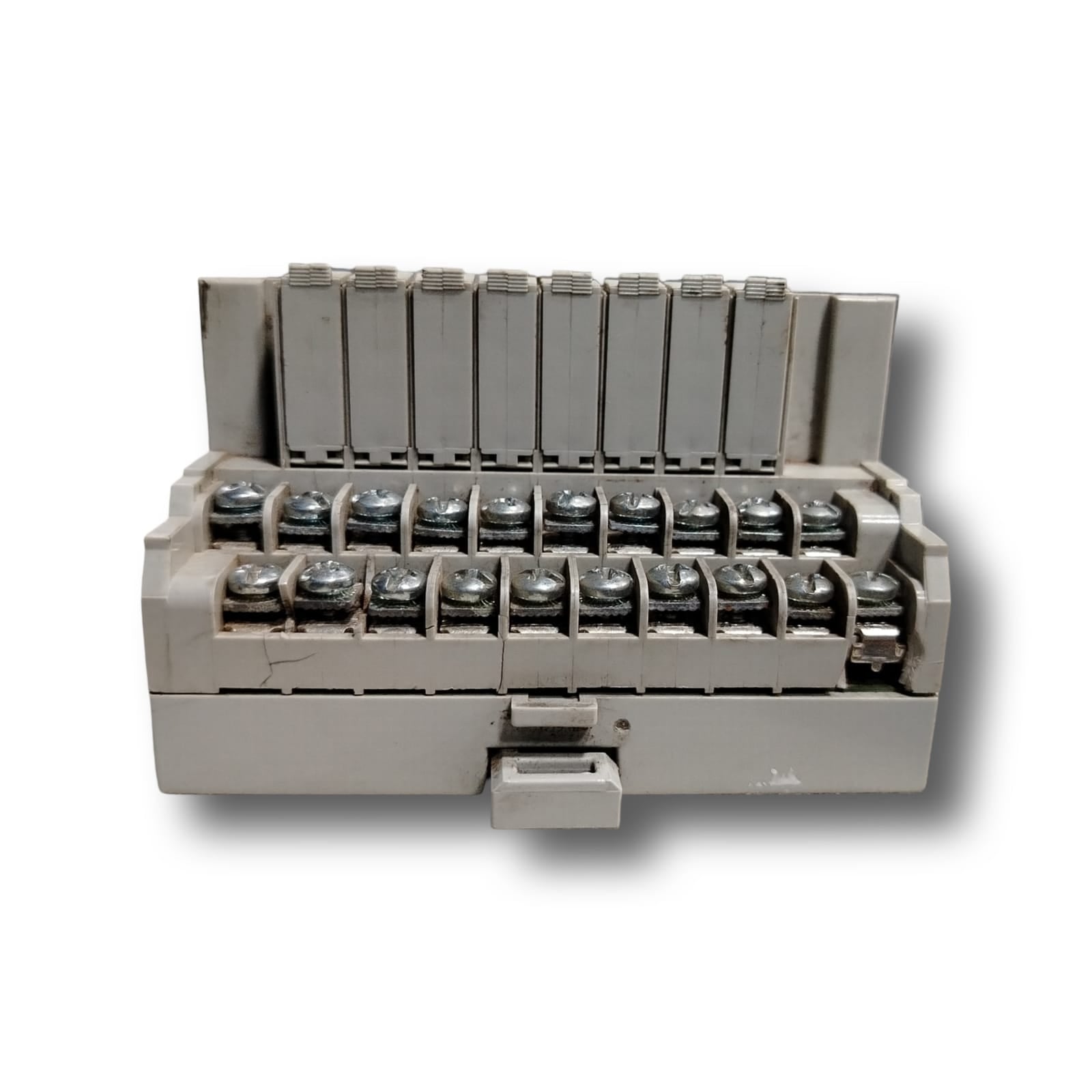

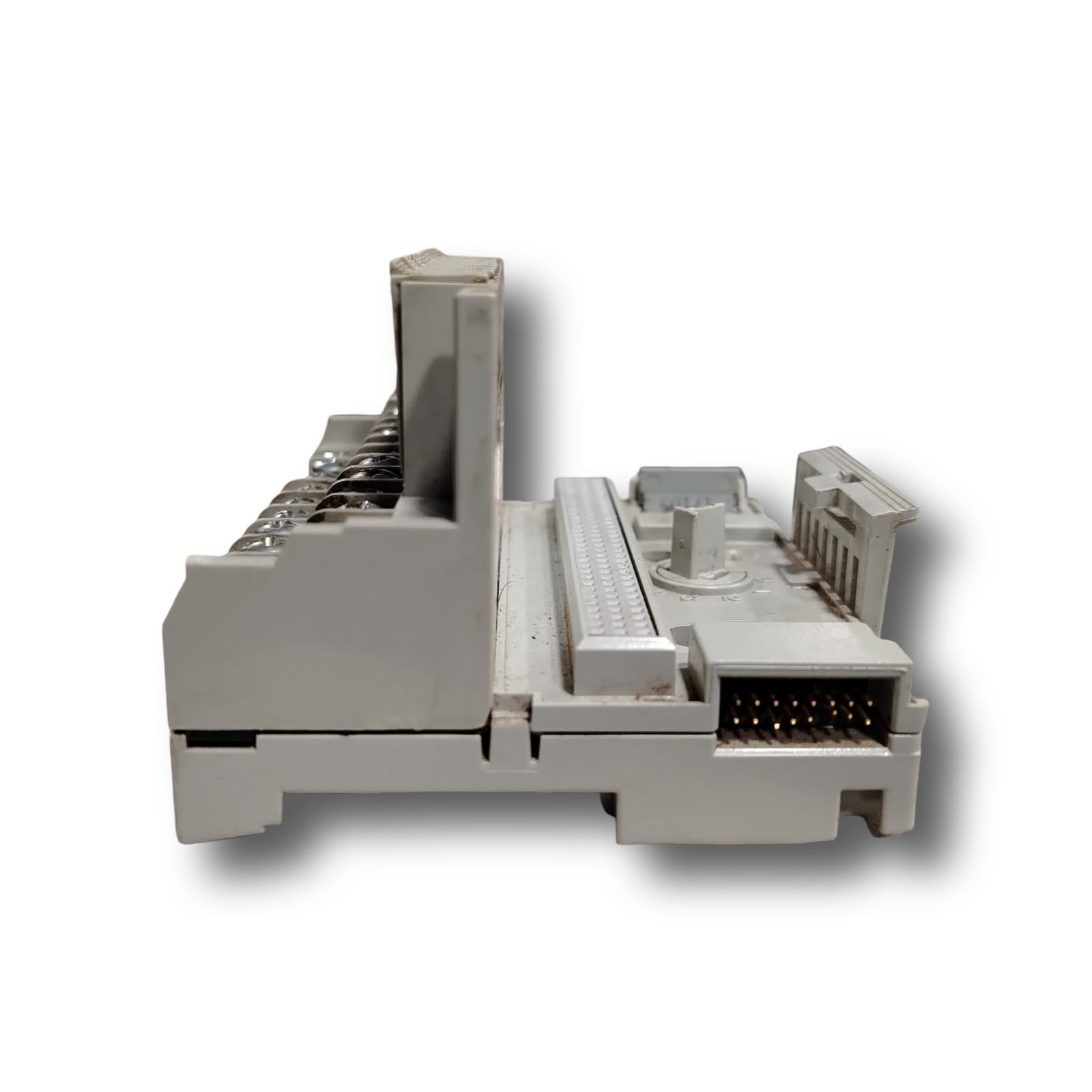

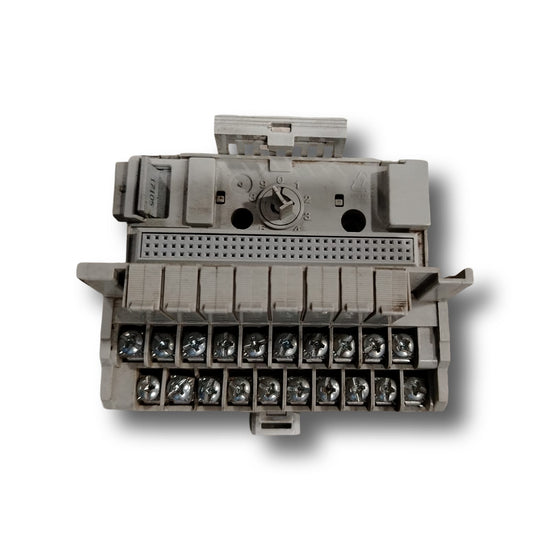

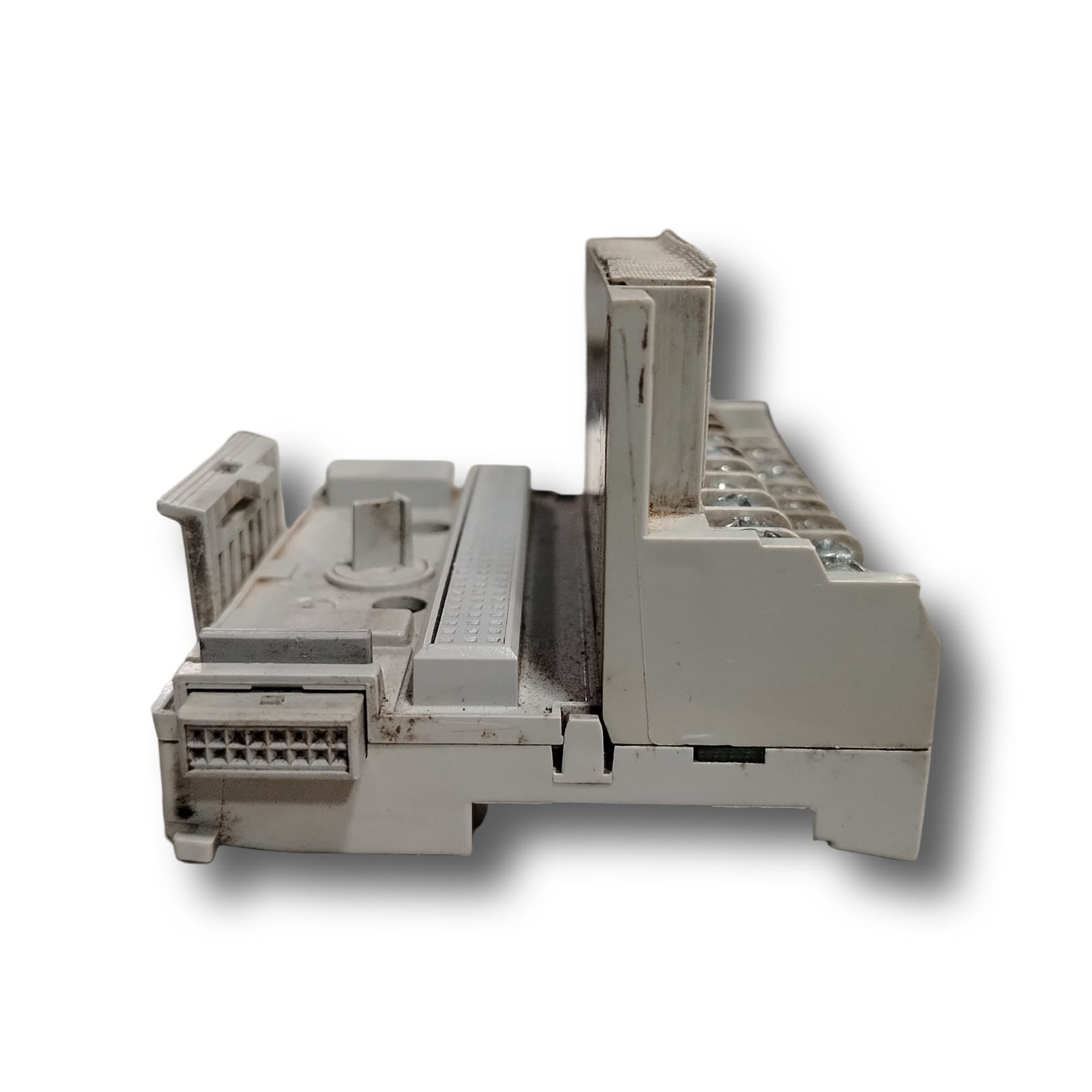

Unidad base de terminales modulares con fusibles para sistemas distribuidos (FLEX I/O Fused Terminal Base Unit), número de parte 1794-TBNF (Componente de hardware estructural, protección y cableado para la plataforma de automatización descentralizada de la firma estadounidense Allen-Bradley / Rockwell Automation). Equipo en condición Usada (Pre-owned / Bench Tested) disponible en stock en CDMX, diseñado para proporcionar conexiones de campo de estilo NEMA y protección eléctrica integrada canal por canal.

La unidad 1794-TBNF actúa como la infraestructura base fundamental de la arquitectura descentralizada de Allen-Bradley. A diferencia de las bases estándar, este modelo destaca por incorporar ocho (8) portafusibles integrados en el bloque de terminales (para fusibles estándar de 5 x 20 mm), lo que permite proteger individualmente las líneas de salida o entrada de campo sin ocupar espacio extra con clemas de bornes fusibles en el riel DIN. Su configuración mecánica cuenta con terminales de tornillo robustas de estilo NEMA que aseguran un apriete firme en entornos de alta vibración. Además, soporta la tecnología de inserción y extracción bajo tensión lógicos (RIUP - Removal and Insertion Under Power), lo que permite sustituir el módulo electrónico superior sin necesidad de apagar la red ni detener el PLC central.

ESPECIFICACIONES TÉCNICAS

Tipo de componente: Unidad de base de terminales mecánicas y lógicas con protección (Fused Terminal Base Unit).

Modelo / Código de catálogo: 1794-TBNF (Gama de accesorios FLEX I/O de Allen-Bradley).

Tipo de conexión: Terminales de tornillo estilo NEMA / Abrazadera de tornillo (Screw Clamp).

Protección integrada: 8 alojamientos para fusibles de acción rápida de 5 x 20 mm (los fusibles se dimensionan según la carga del canal).

Capacidad de señales: 16 puntos de terminales de entradas/salidas (E/S).

Voltaje de alimentación máximo: Hasta 230 VCA / VCC nominales (Aislamiento dieléctrico continuo y robusto para alta tensión).

Voltaje lógico del bus (FlexBus): 5 VCC.

Capacidad de corriente máxima: Hasta 10 A totales de distribución de energía a través de la base de campo.

Torque de ajuste para tornillos: 0.56 a 0.79 Nm.

Rango de calibre de cable admisible: 0.21 a 1.3 mm² (24 a 16 AWG) en conductores de cobre trenzados rígidos o flexibles.

Método de fijación: Montaje horizontal o vertical directo sobre riel DIN estándar de 35 mm o mediante orificios integrados para fijación en panel.

Tipo de envolvente: Carcasa de estilo abierto con tapa de protección sobre la tira de terminales.

Grado de protección ambiental: IP20 (Para uso interno dentro de gabinetes de control limpios y libres de condensación).

Aplicación típica: Interfaz de montaje físico, protección contra cortocircuitos/sobrecargas y enlace lógico al bus backplane para módulos analógicos o de salidas/entradas digitales (como 1794-IB16, 1794-OW8, 1794-IA16) operados en voltajes donde se requiere un fusible de resguardo por canal.

CONDICIÓN DEL EQUIPO

Estado: Usado (Pre-owned / Surplus industrial legítimo). Esta base terminal ha sido retirada de tableros lógicos operativos y ha pasado por nuestro taller de inspección técnica. Se han verificado meticulosamente la firmeza de sus llaves de acoplamiento del FlexBus, la total limpieza de los rieles de inserción mecánicos, el perfecto contacto interior de sus 8 portafusibles y la integridad de las cuerdas en todas las borneras de tornillo, garantizando que el hardware apriete correctamente y no presente fisuras en su chasis plástico. Listo para montarse directo en campo.

DISPONIBILIDAD

Stock: Disponible en almacén CDMX.

Entrega: Inmediata para recolección local en nuestras oficinas o despacho prioritario por servicio express el mismo día.

ENVÍOS Y ENTREGAS

Servicio de entrega express disponible en la CDMX y áreas metropolitanas. Realizamos envíos a toda la república mexicana utilizando rigurosos esquemas de embalaje industrial (bolsa con blindaje antiestático ESD, amortiguación perimetral antichoque de espuma rígida de alta densidad y caja de seguridad de cartón rígido de doble corrugado) para garantizar que los pines laterales planos del bus de datos, los ganchos de sujeción para riel DIN y la carcasa técnica de esta base original Allen-Bradley lleguen a tus instalaciones en perfectas condiciones.

GARANTÍA

1 año de garantía. En Wolf Automation respaldamos esta base de terminales con fusibles Allen-Bradley 1794-TBNF con una póliza de garantía extendida por escrito contra cualquier defecto funcional, avalando el perfecto paso de corriente en sus bornes, la continuidad del portafusibles, la conductividad del conector de bus y su total aislamiento dieléctrico.

FACTURACIÓN Y CRÉDITO

Facturación inmediata. Emitimos facturas deducibles que cumplen con todas las normativas del SAT vigentes. Ofrecemos opciones de crédito comercial para empresas del sector manufacturero, plantas de proceso e integradores de de sistemas con cuenta activa.

¿Necesitas expandir tus racks distribuidos o sustituir bases con protección por fusible dañadas sin forzar el bus de comunicación y con refacciones FLEX I/O legítimas y listas para entrega? Nosotros tenemos la solución.
