ALLEN BRADLEY 1794-TB3

ALLEN-BRADLEY 1794-TB3

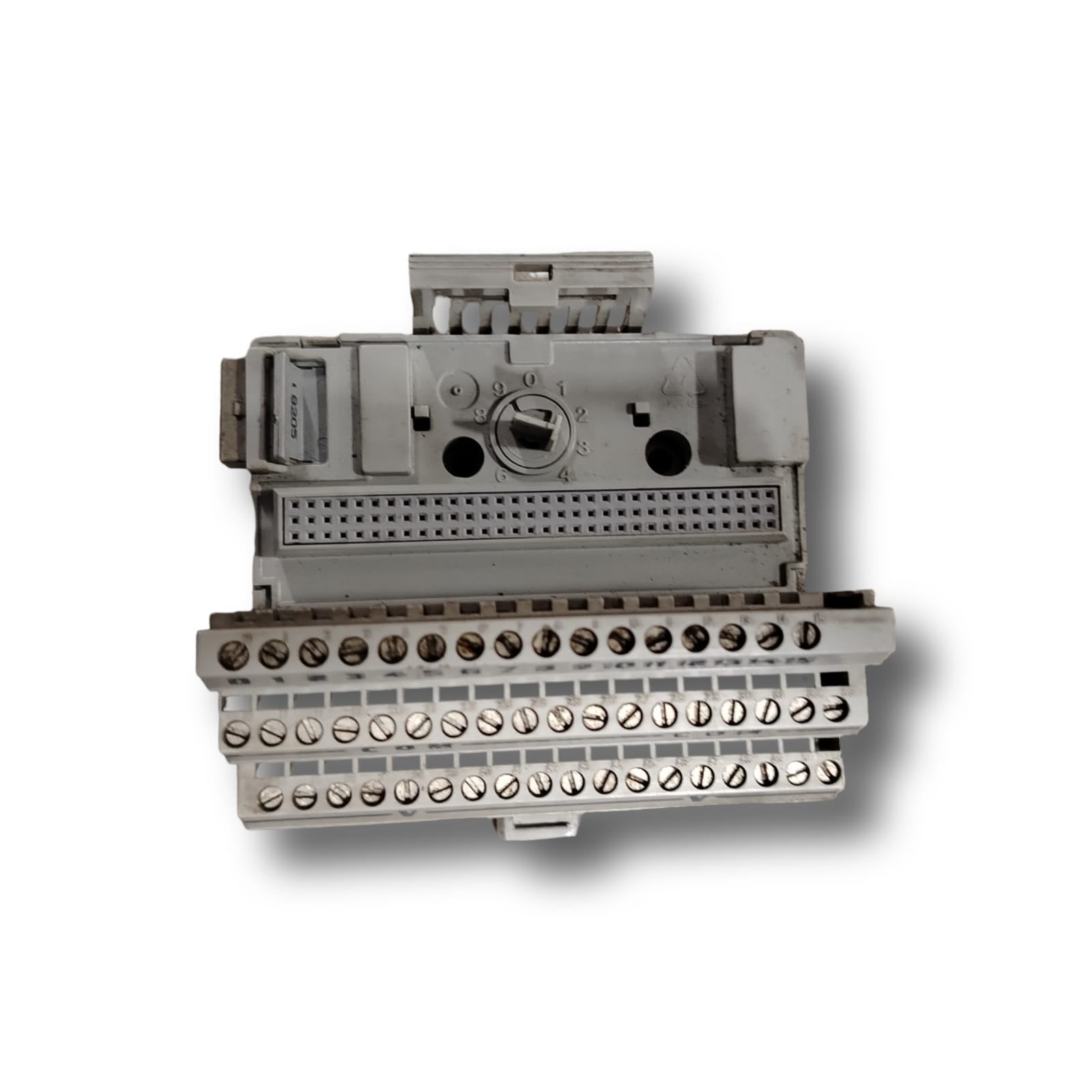

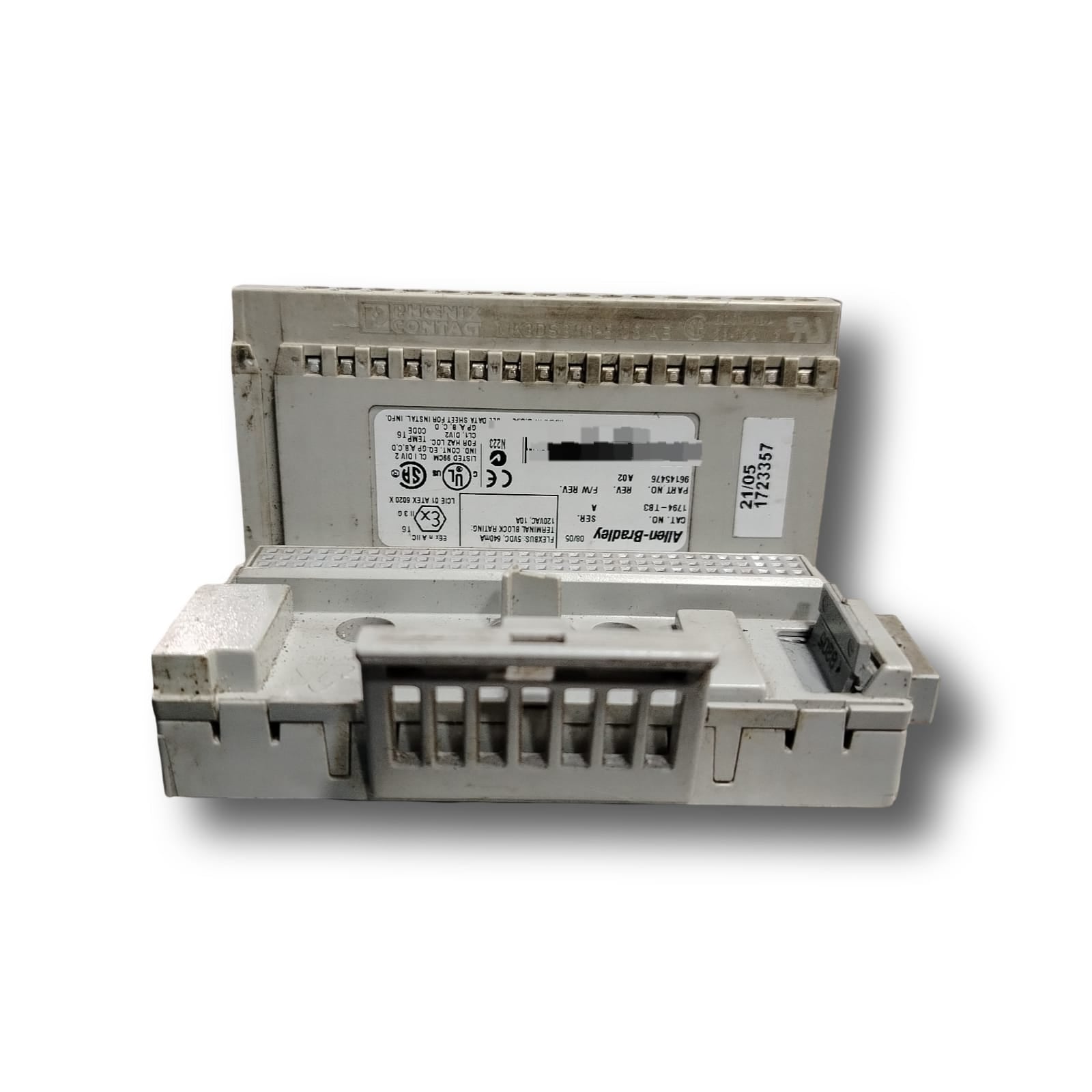

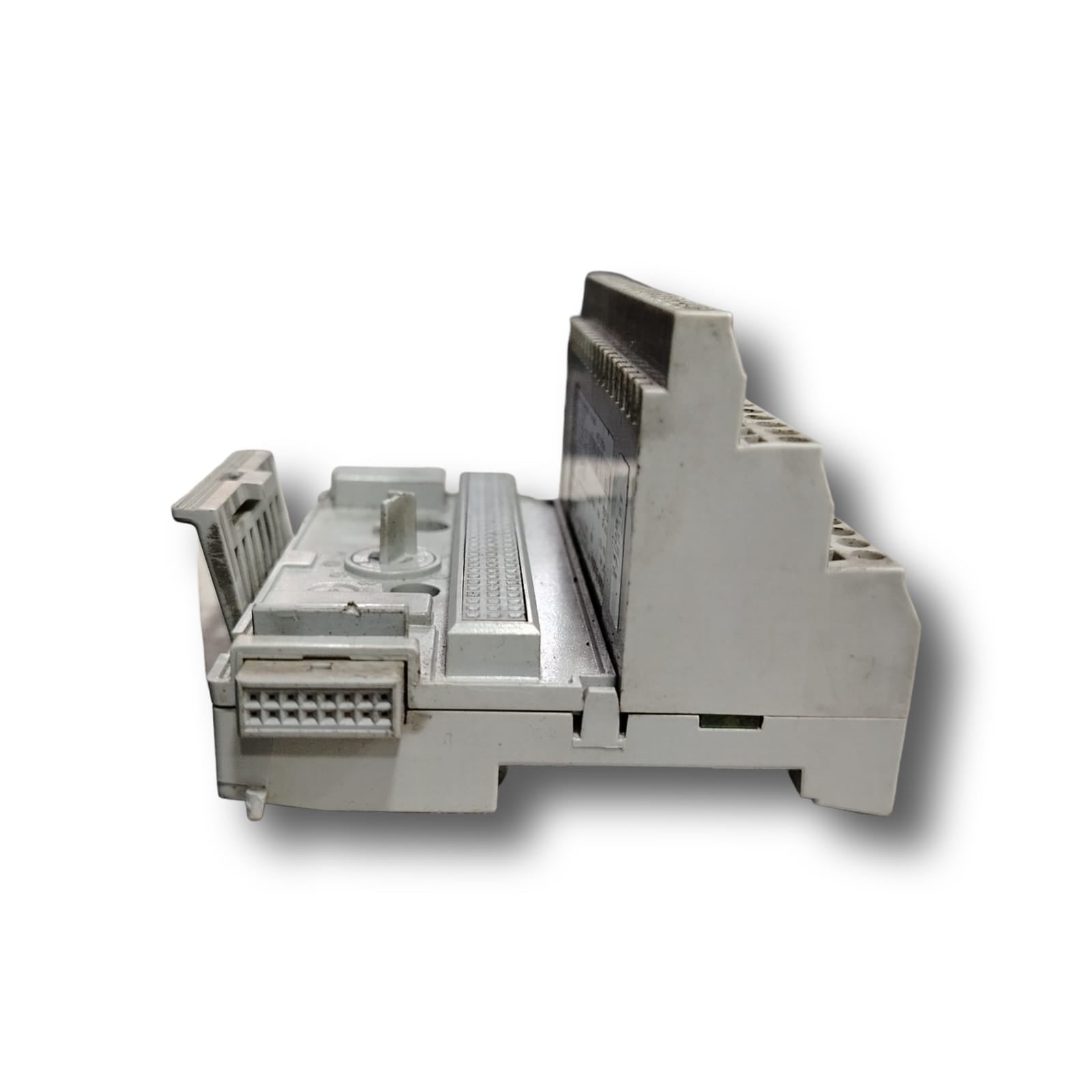

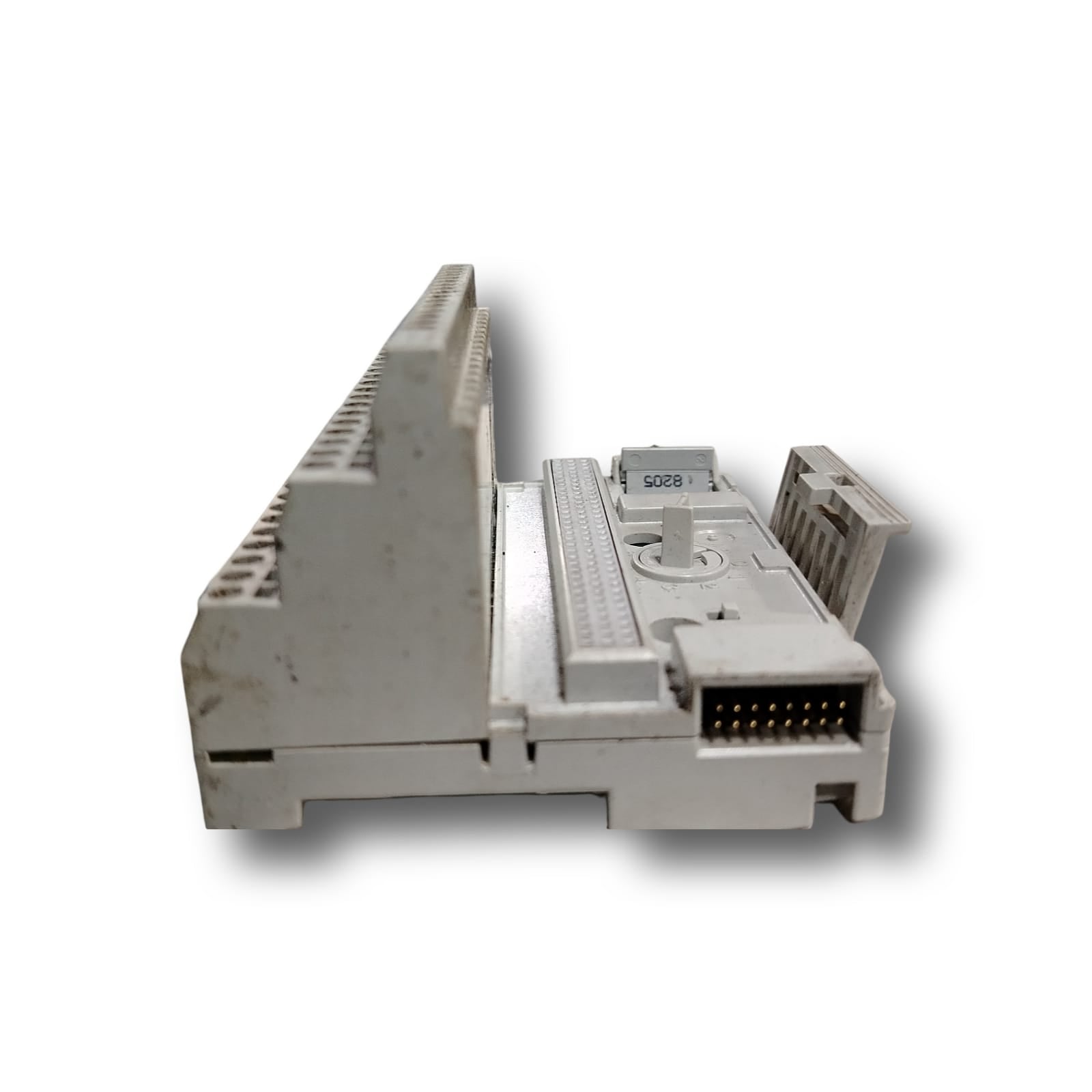

Unidad base de terminales modulares para sistemas distribuidos (FLEX I/O Terminal Base Unit), número de parte 1794-TB3 (Componente de hardware estructural y de cableado para la plataforma de automatización descentralizada de la firma estadounidense Allen-Bradley / Rockwell Automation). Equipo en condición Usada (Pre-owned / Bench Tested) disponible en stock en CDMX, diseñado para proporcionar las conexiones de campo y el soporte mecánico de los módulos esclavos FLEX I/O.

La unidad 1794-TB3 actúa como la infraestructura base fundamental de la arquitectura descentralizada de Allen-Bradley. A diferencia de otros sistemas de bastidores fijos, este zócalo permite realizar el cableado directo desde los sensores y actuadores de la planta hacia sus borneras sin necesidad de usar bloques de terminales intermedios, reduciendo el espacio en el tablero. Dispone de una configuración de abrazadera de jaula de 3 hilos (Cage Clamp) que distribuye de manera ordenada los canales, las líneas de voltaje y los puntos comunes. Su diseño avanzado soporta la inserción y extracción de módulos electrónicos bajo tensión eléctrica (RIUP - Removal and Insertion Under Power), lo que evita la necesidad de detener el controlador o apagar el bus completo durante las tareas de mantenimiento preventivo.

ESPECIFICACIONES TÉCNICAS

Tipo de componente: Unidad de base de terminales mecánicas y lógicas (Terminal Base Unit).

Modelo / Código de catálogo: 1794-TB3 (Gama de accesorios FLEX I/O de Allen-Bradley).

Tipo de conexión: Terminales de abrazadera de jaula / abrazadera de tornillo tipo jaula (3-Wire Cage Clamp).

Capacidad de señales: 16 puntos de terminales de entradas/salidas (E/S).

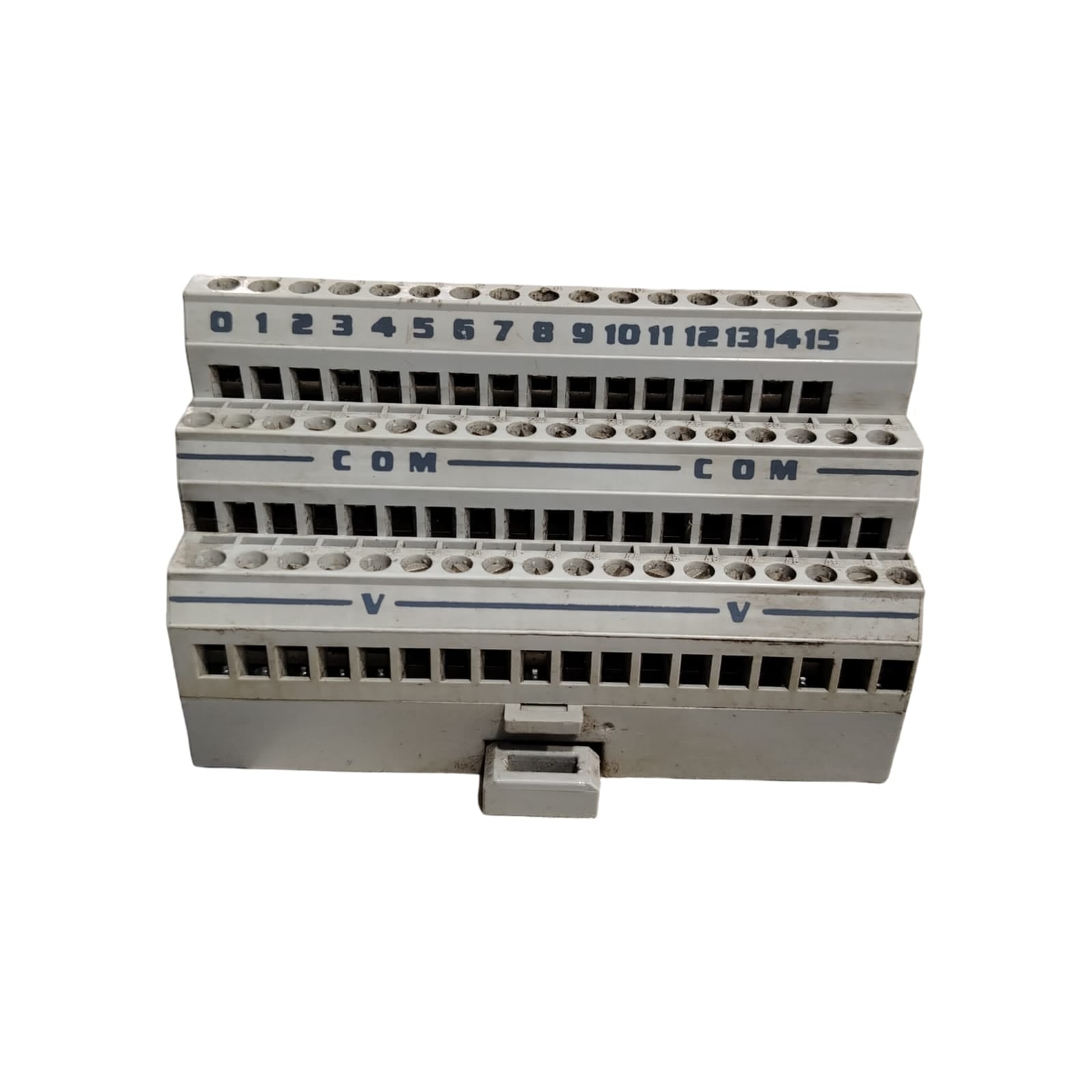

Terminales de distribución eléctrica:

18 terminales para conexiones comunes (COM).

18 terminales para suministro de voltaje (+V).

Voltaje de alimentación de campo (V/COM): Máximo nominal de hasta 125 VCA / VCC (Frecuencia de 50/60 Hz).

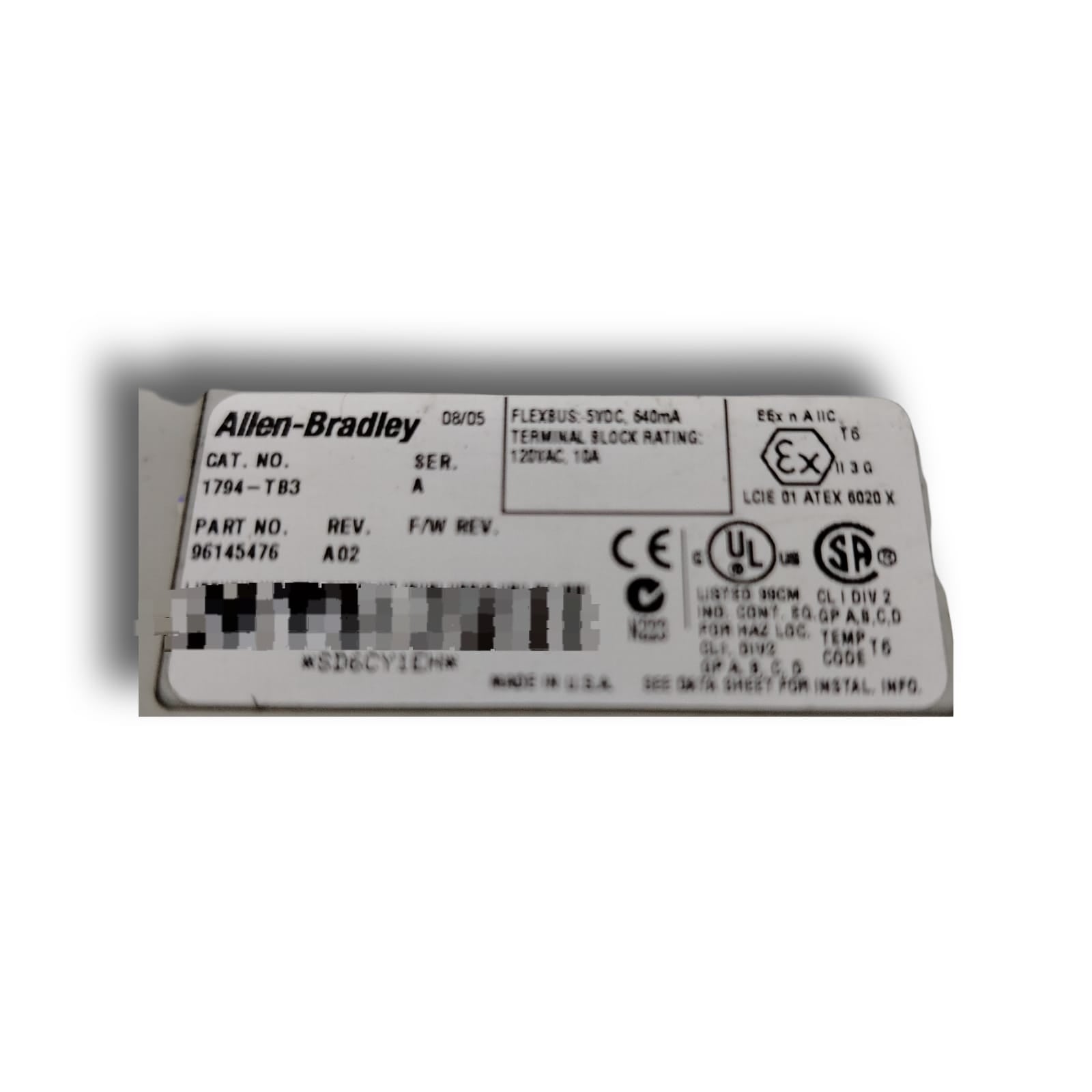

Voltaje lógico del bus (FlexBus): 5 VCC.

Capacidad de corriente del FlexBus: 640 mA.

Corriente máxima admisible: 10 A por terminal de distribución de energía de campo.

Torque de ajuste para tornillos: 0.56 a 0.79 Nm.

Rango de calibre de cable admisible: 0.21 a 1.3 mm² (24 a 16 AWG) en conductores de cobre trenzados.

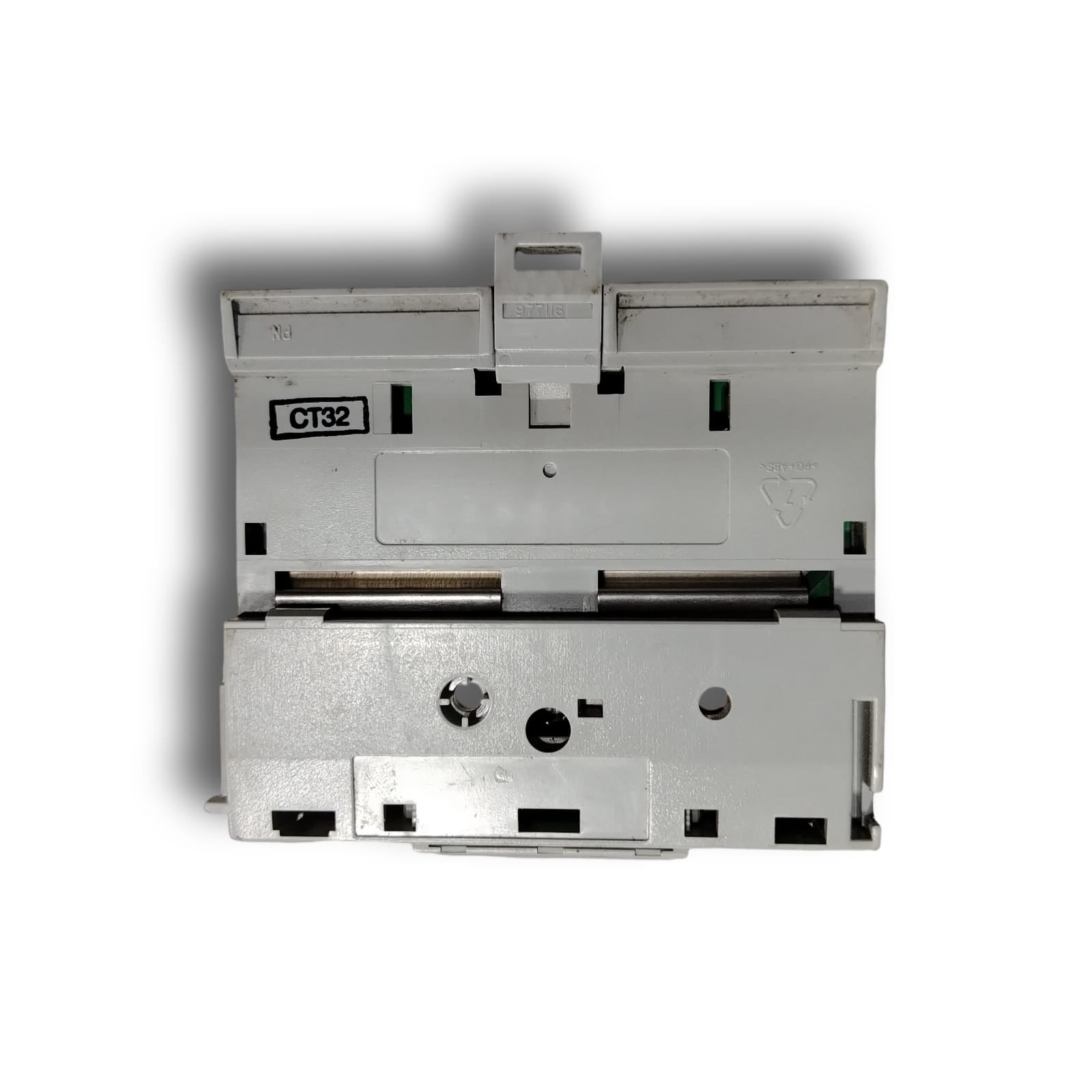

Método de fijación: Montaje horizontal o vertical directo sobre riel DIN estándar de 35 mm o mediante orificios integrados para fijación en panel.

Tipo de envolvente: Carcasa de estilo abierto (Open-Style) para integración en gabinetes de automatización.

Grado de protección ambiental: IP20 (Para uso interno en tableros lógicos exentos de atmósferas corrosivas o goteo directo).

Dimensiones físicas aproximadas: 10 × 6 × 12 cm.

Aplicación típica: Interfaz de montaje físico, distribución de corrientes de campo y enlace lógico al bus backplane para módulos analógicos, digitales o de especialidad (tales como 1794-IB16, 1794-OW8, 1794-IA16 y 1794-OF4I) en racks de control distribuidos.

CONDICIÓN DEL EQUIPO

Estado: Usado (Pre-owned / Surplus industrial legítimo). Esta base terminal ha sido retirada de tableros lógicos operativos y ha pasado por nuestro taller de inspección técnica. Se han verificado meticulosamente la firmeza de sus 3 llaves de acoplamiento del FlexBus, la total limpieza de los rieles de inserción mecánicos, y la integridad de las cuerdas en todas las borneras de tornillo, garantizando que el hardware apriete correctamente y no presente fisuras en su chasis plástico. Listo para montarse directo en campo.

DISPONIBILIDAD

Stock: Disponible en almacén CDMX.

Entrega: Inmediata para recolección local en nuestras oficinas o despacho prioritario por servicio express el mismo día.

ENVÍOS Y ENTREGAS

Servicio de entrega express disponible en la CDMX y áreas metropolitanas. Realizamos envíos a toda la república mexicana utilizando rigurosos esquemas de embalaje industrial (bolsa con blindaje antiestático ESD, amortiguación perimetral antichoque de espuma rígida de alta densidad y caja de seguridad de cartón rígido de doble corrugado) para garantizar que los pines laterales planos del bus de datos, los ganchos de sujeción para riel DIN y la carcasa técnica de esta base original Allen-Bradley lleguen a tus instalaciones en perfectas condiciones.

GARANTÍA

1 año de garantía. En Wolf Automation respaldamos esta base de terminales Allen-Bradley 1794-TB3 con una póliza de garantía extendida por escrito contra cualquier defecto funcional, avalando el perfecto paso de corriente en sus bornes, la conductividad del conector de bus y su total aislamiento dieléctrico.

FACTURACIÓN Y CRÉDITO

Facturación inmediata. Emitimos facturas deducibles que cumplen con todas las normativas del SAT vigentes. Ofrecemos opciones de crédito comercial para empresas del sector manufacturero, plantas de proceso e integradores de sistemas con cuenta activa.

¿Necesitas expandir tus racks distribuidos o sustituir bases de conexiones dañadas sin forzar el bus de comunicación y con refacciones FLEX I/O legítimas y listas para entrega? Nosotros tenemos la solución.

📍 Wolf Automation — CDMX 📞 +52 56 3709 9414 📧 cotizaciones@wolfautomation.mx
