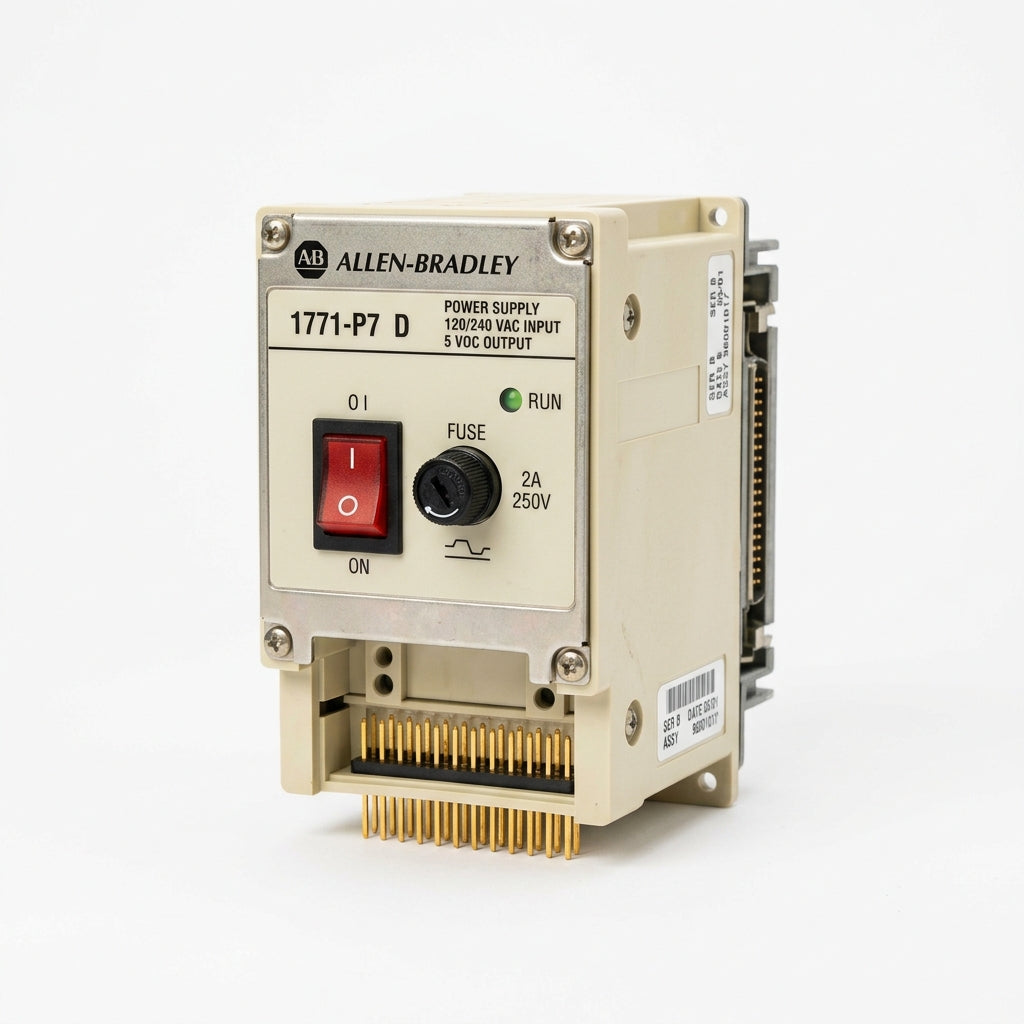

ALLEN BRADLEY 1771-P7 D FUENETE DE PODER

ALLEN BRADLEY 1771-P7 D FUENTE DE PODER

Fuente de poder externa para el sistema 1771 Universal I/O / PLC-5.

Proporciona alimentación de 5 V DC a la barra de backplane del chasis I/O.

Diseñada para funcionar con módulos 1771-A1B, A2B, A3B, A3B1, A4B (versión “B”) y controladores que no tienen suministro interno. No es compatible con los chasis antiguos 1771-A1, A2 o A4 no “B”.

Voltaje de entrada nominal: 120 VAC / 220 VAC

Corriente de entrada: aproximadamente 2.0 A a 120 VAC / 1.0 A a 220 VAC Rango de voltaje de entrada admitido:
120 V ac: 97 a 132 V ac
220 V ac: 195 a 264 V ac

Potencia real/aparente: ~ 108 W / 176 VA

Voltaje de salida: 5.06 V DC ±3.8 %

Corriente de salida máxima: 16 A

Tiempo de retención de potencia (holdup): ~ 13.6 ms (± 2.9 ms)

Fusible de entrada: 3 A, 250 V (tipo 3AG normal-blow)

Dimensiones externas (HxWxD): 315 mm × 115 mm × 159 mm (≈ 12.40 × 4.53 × 6.25 in)

Temperatura de operación típica: 0 °C a 60 °C (32 °F a 140 °F)

Temperatura de almacenamiento: –40 °C a 85 °C

Humedad relativa: 5 % a 95 %, sin condensación

Se conecta directamente al lado izquierdo del chasis I/O universal 1771, sin ocupar espacio extra.

No debe conectarse en paralelo con otras fuentes de poder (riesgo de pérdida de memoria, operación inesperada).

Revia jumper del chasis I/O a la posición “N” si el módulo no tiene fuente interna.

En montaje separado del chasis, se debe mantener al menos 6 pulgadas (≈ 150 mm) de espacio vertical para convección térmica.

Aislación de entrada-salida: pruebas de aislamiento típicas aplican 2500 V DC por 1 s entre entrada y la tierra del chasis, y 1800 V AC rms por 1 s hacia el backplane. Compatible con módulos 1771-A1B, A2B, A3B, A3B1, A4B de la serie B (I/O universales)

Uso con controladores PLC-5, Mini-PLC-2 modelos /02, /05, /16, /17 que no tienen fuente incorporada.

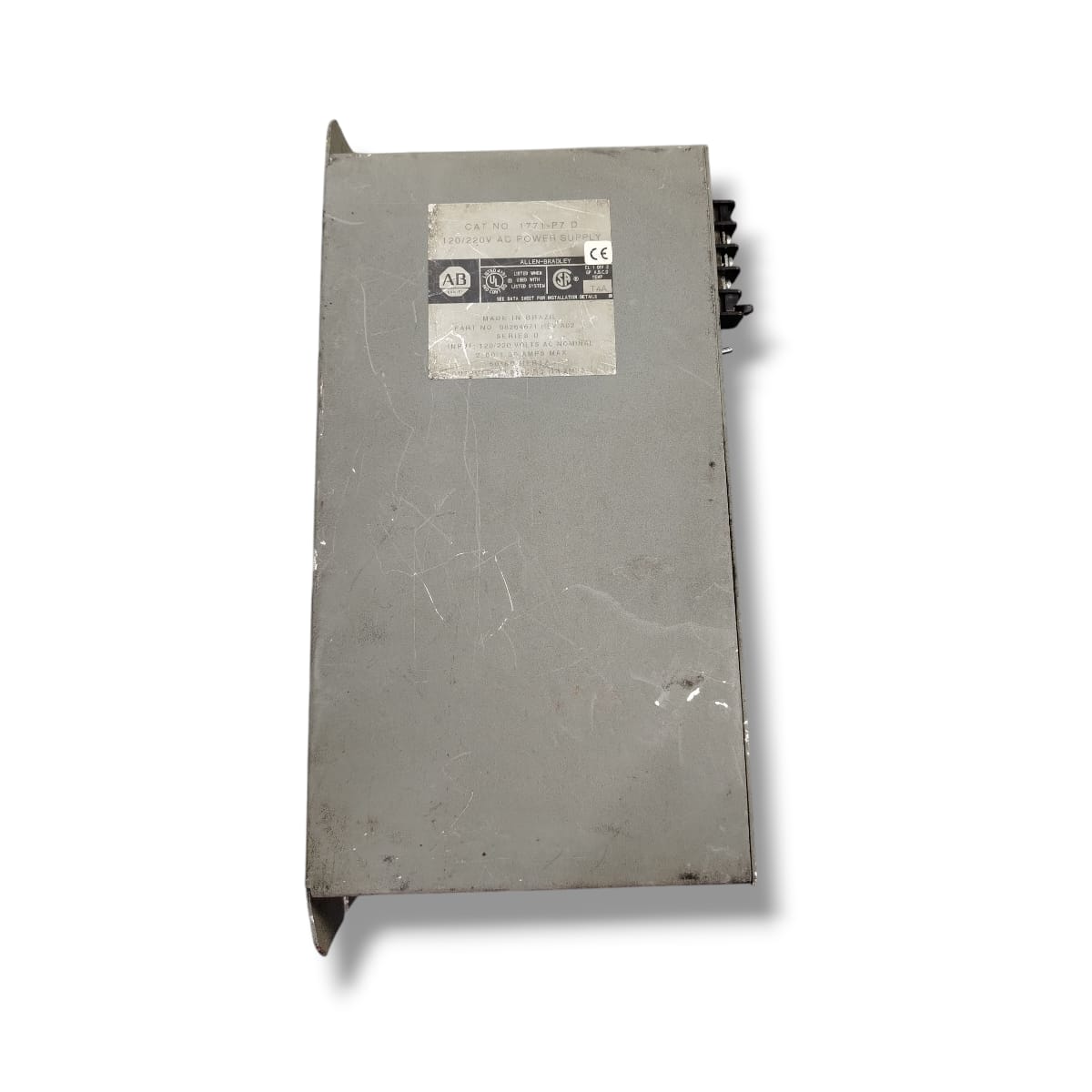

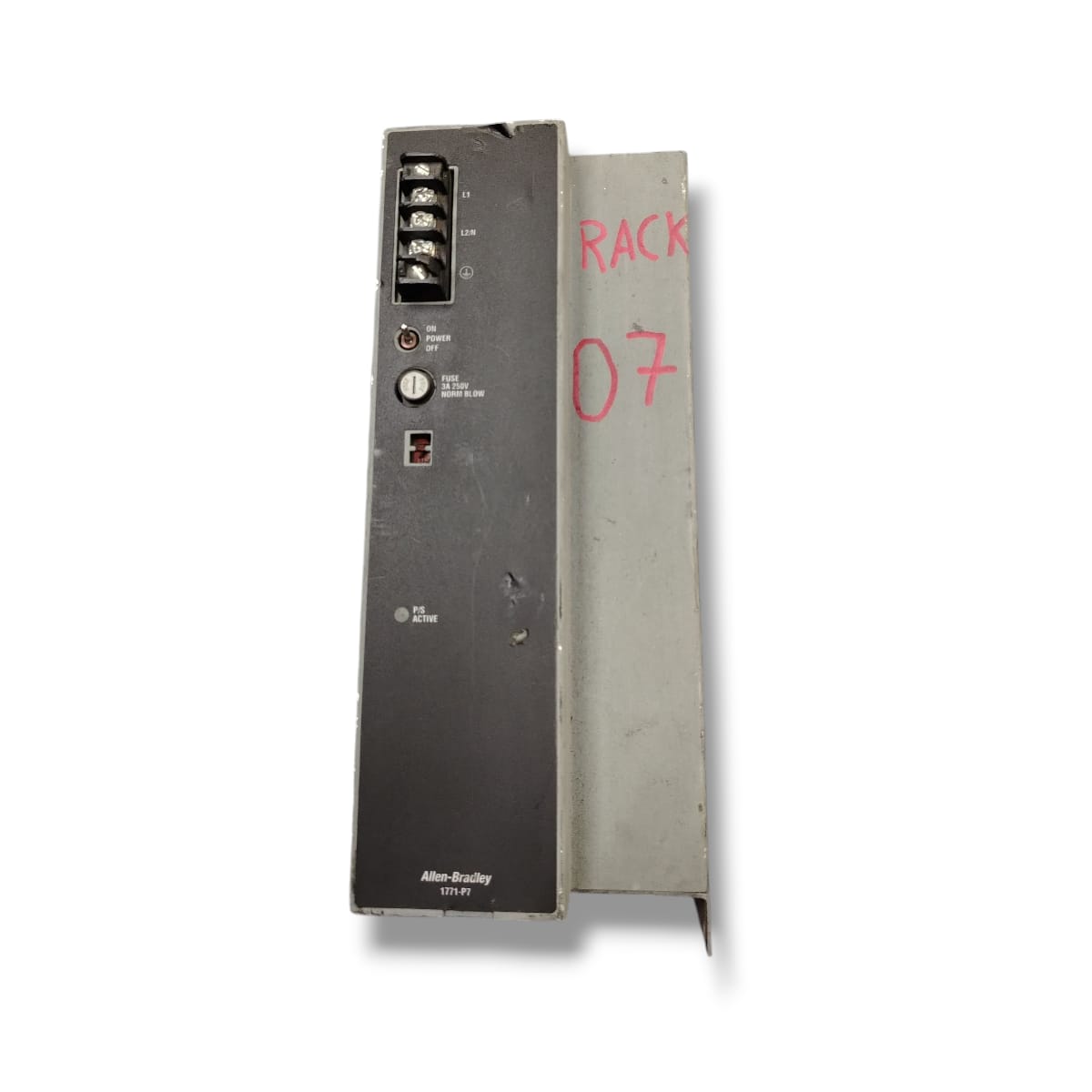

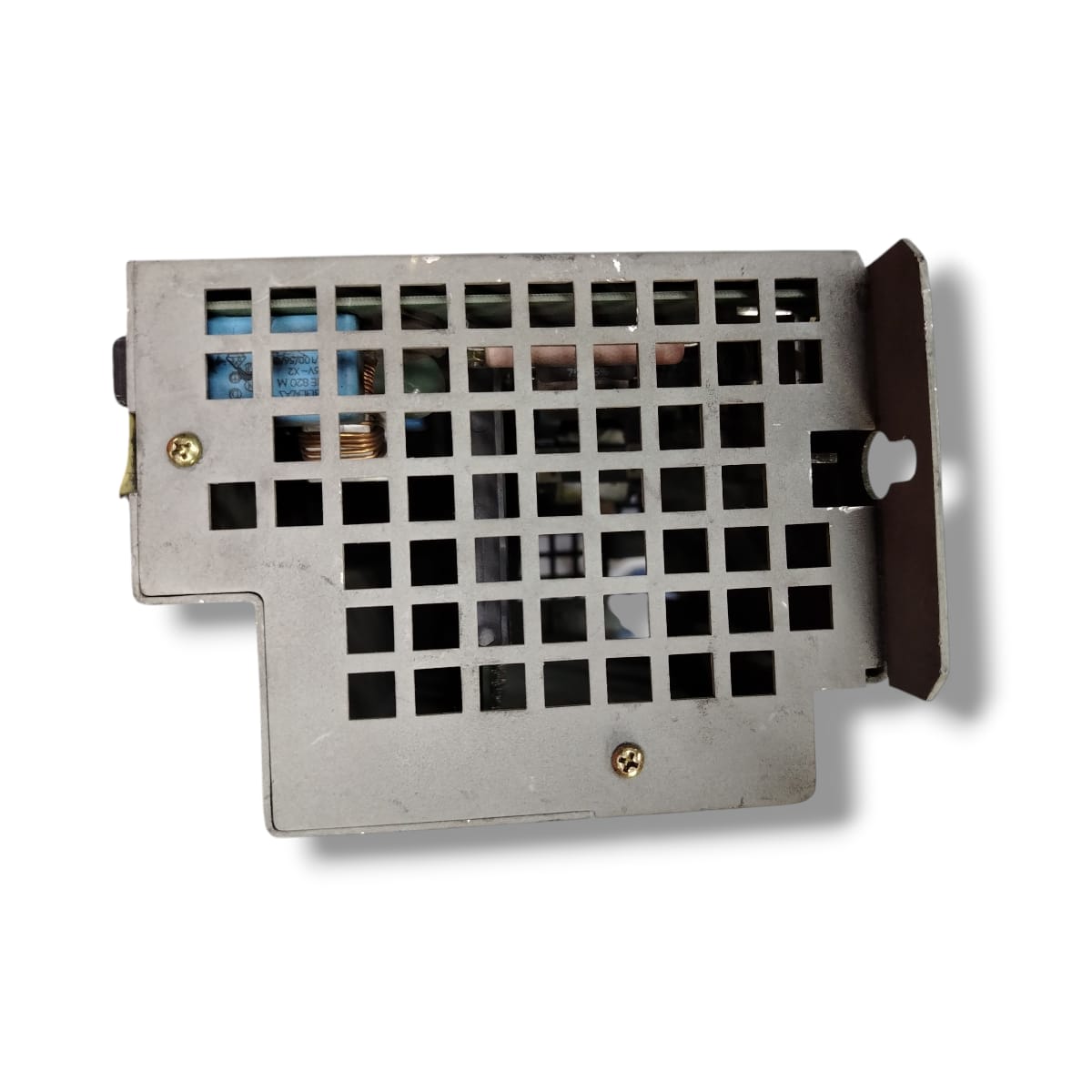

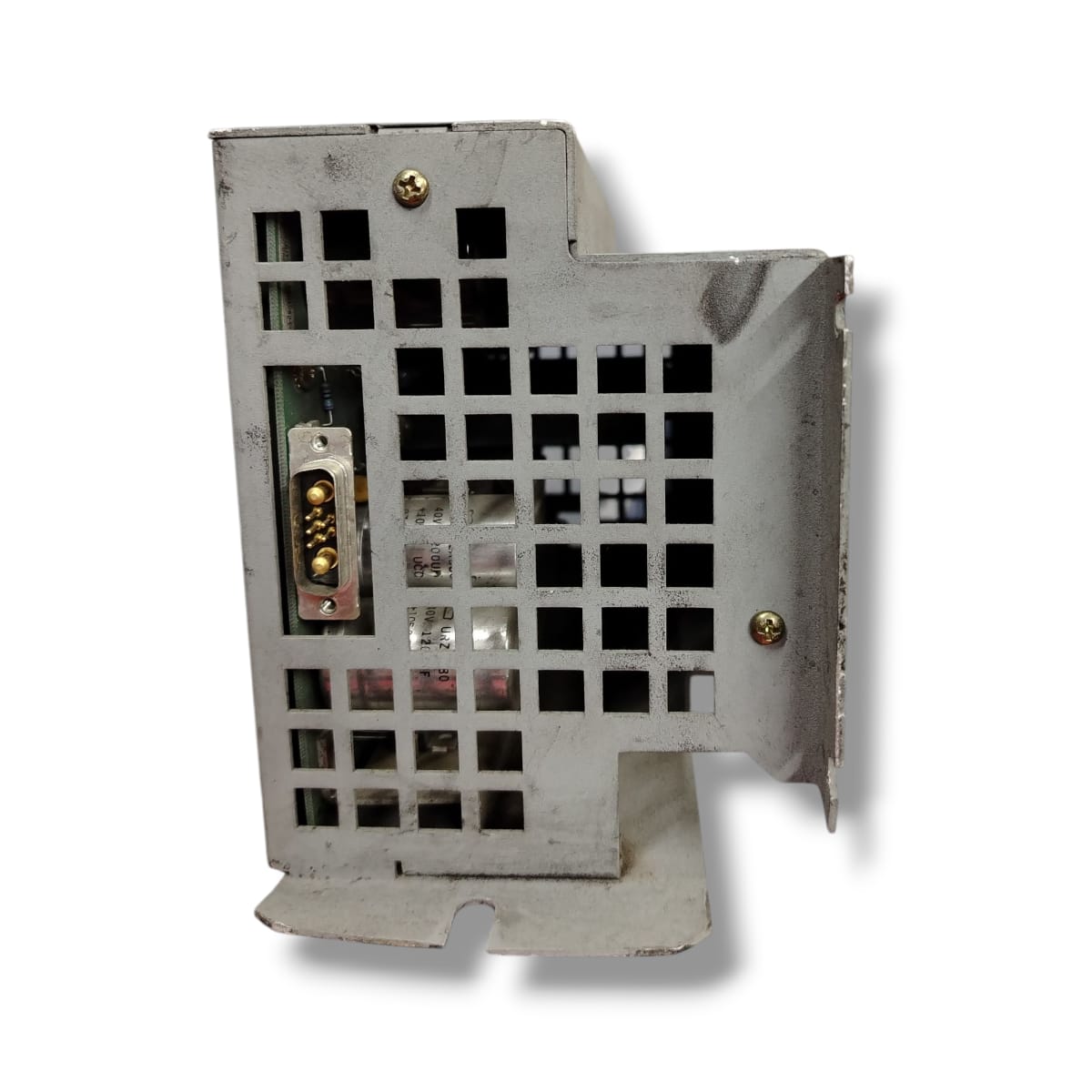

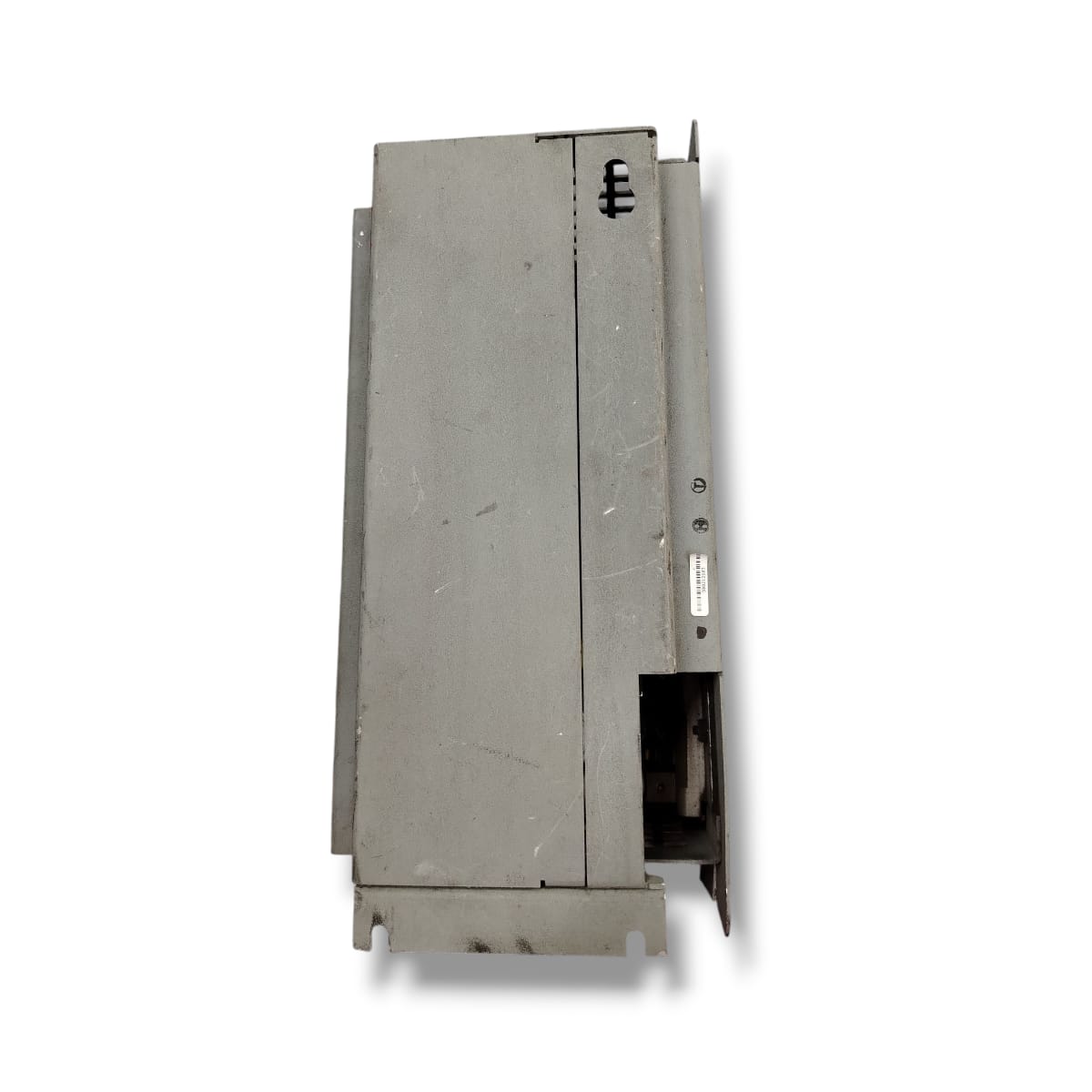

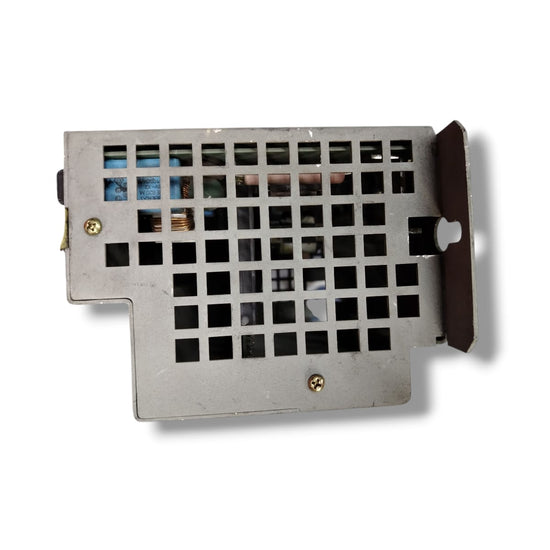

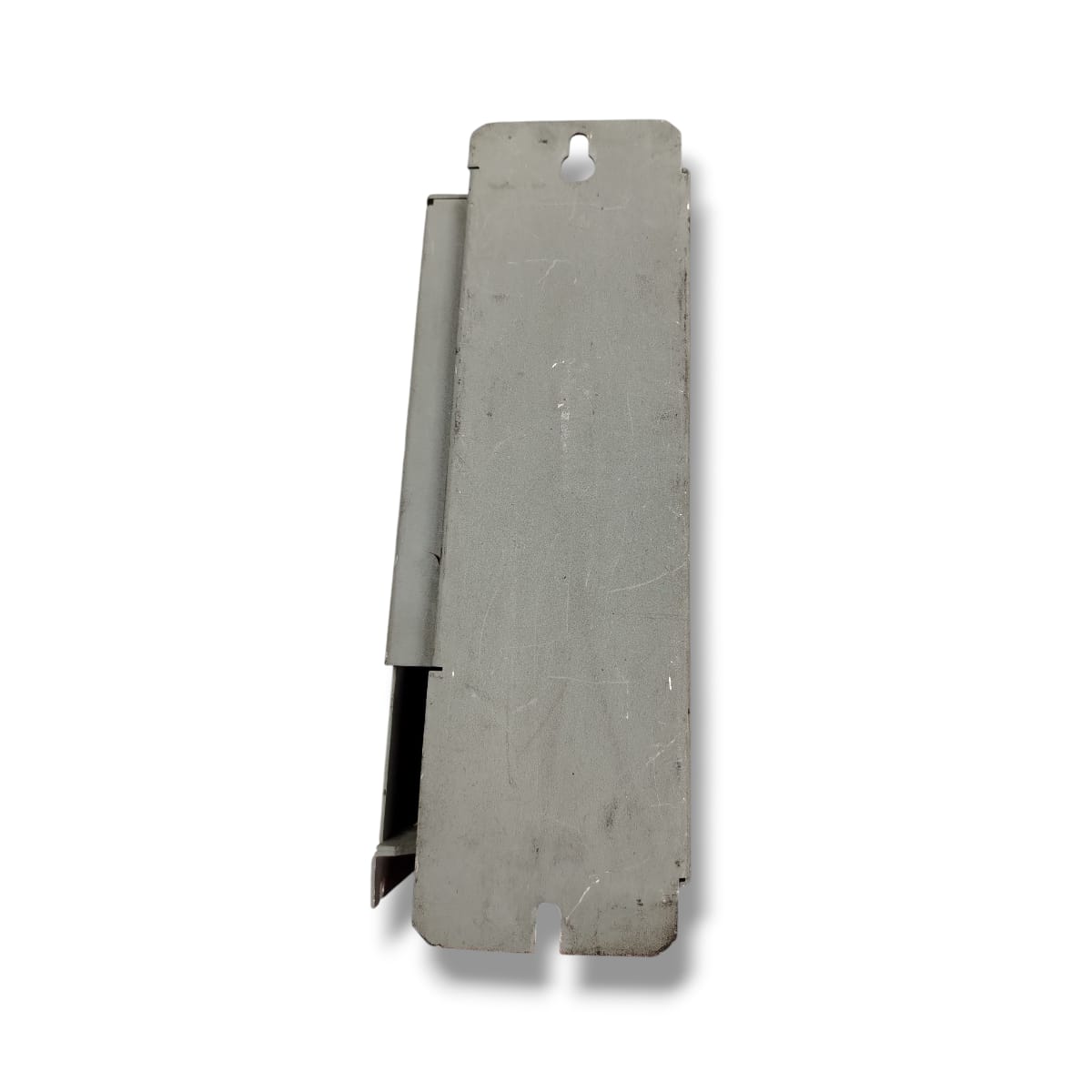

EQUIPO USADO FUNCIONANDO
