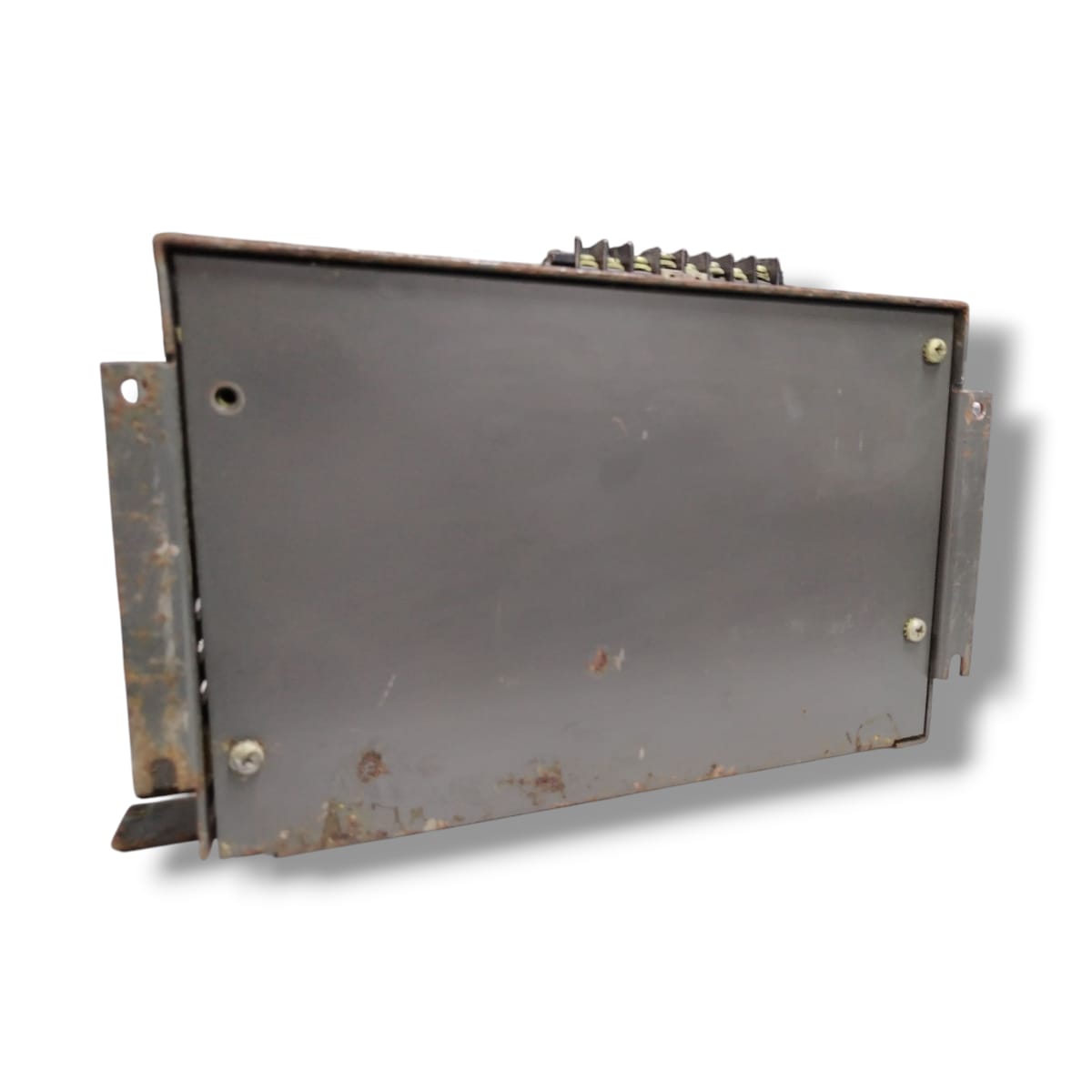

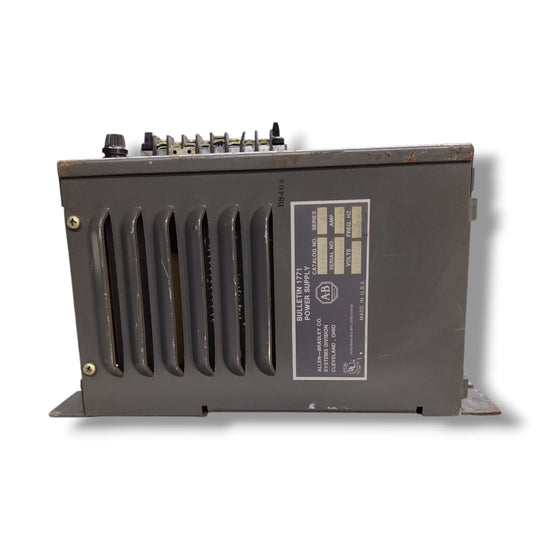

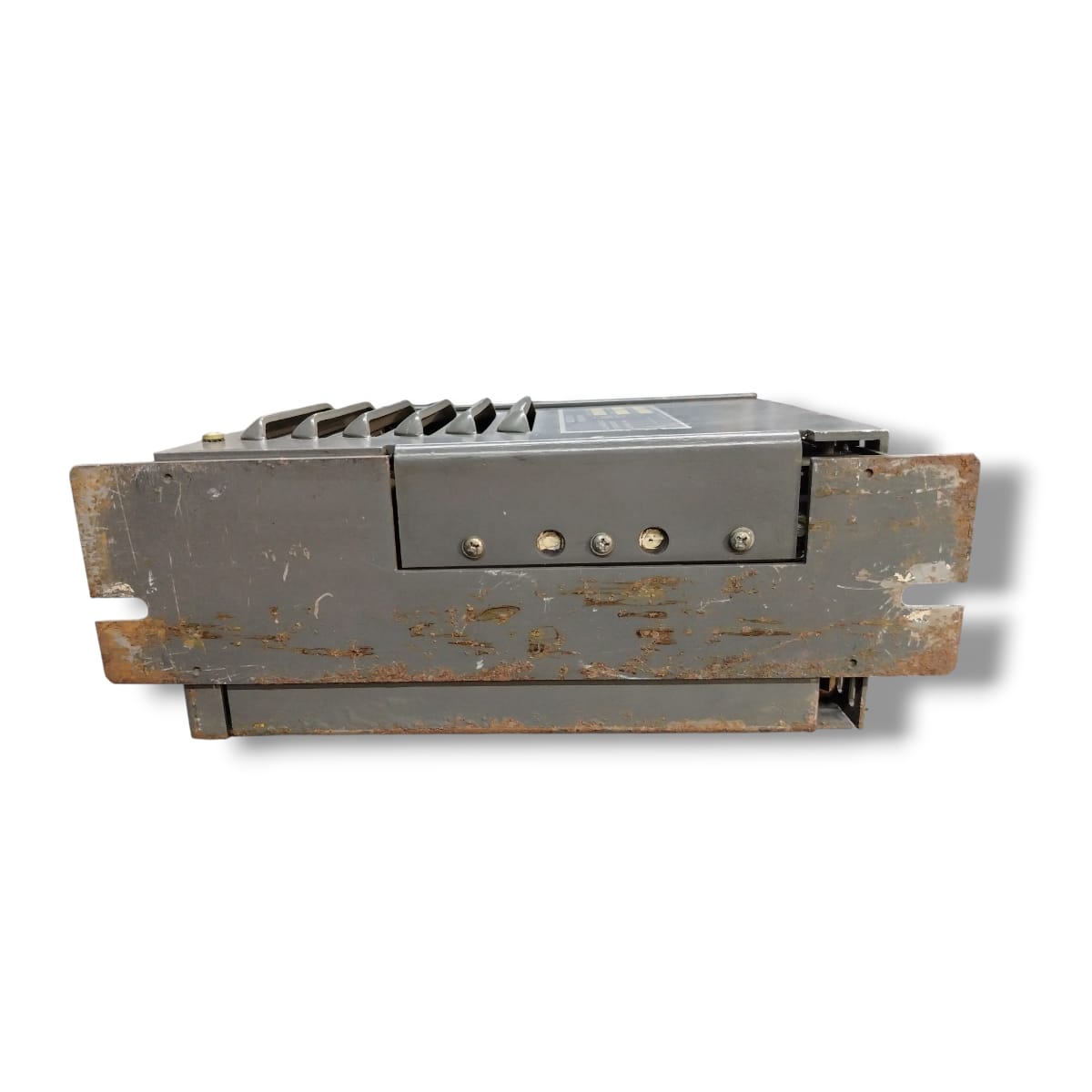

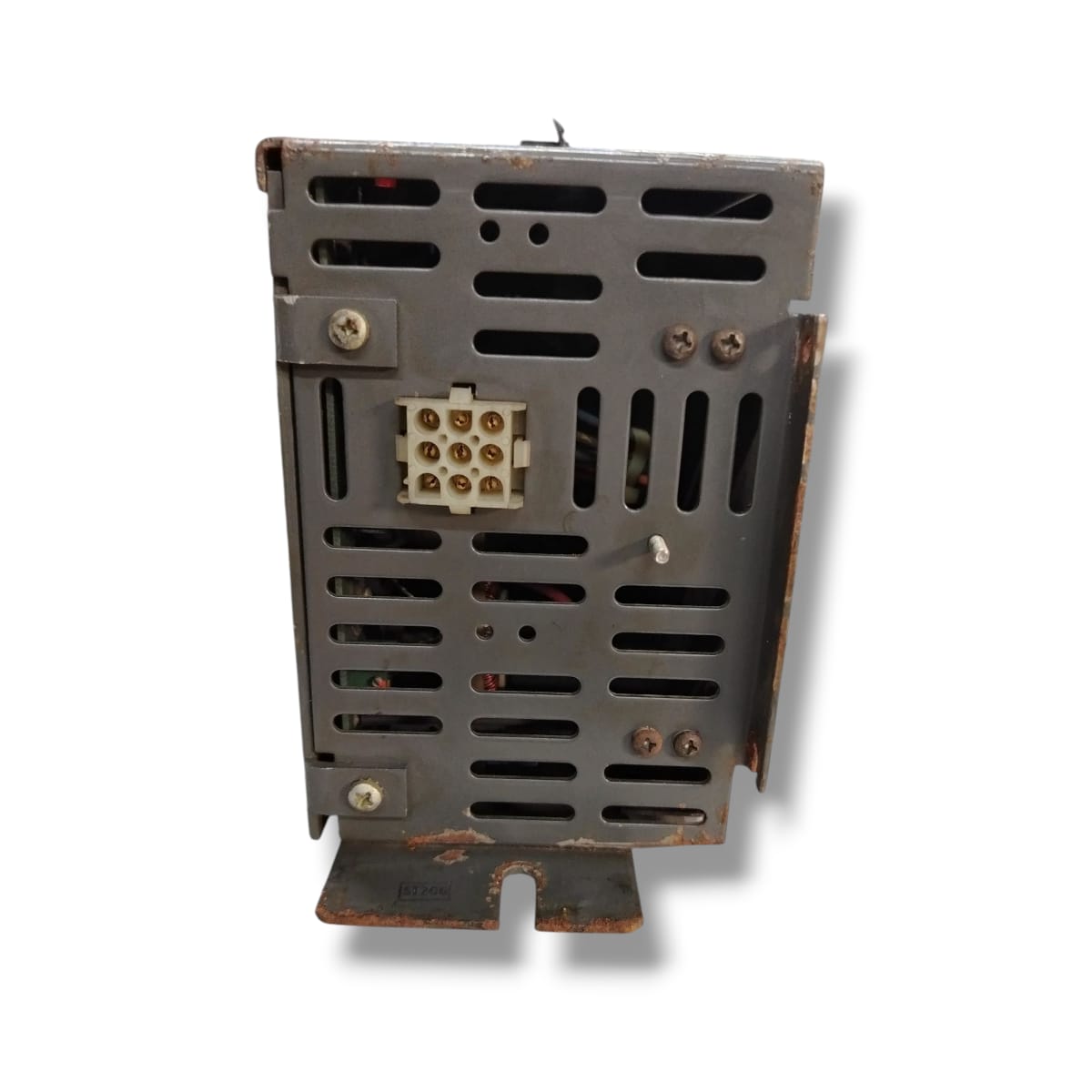

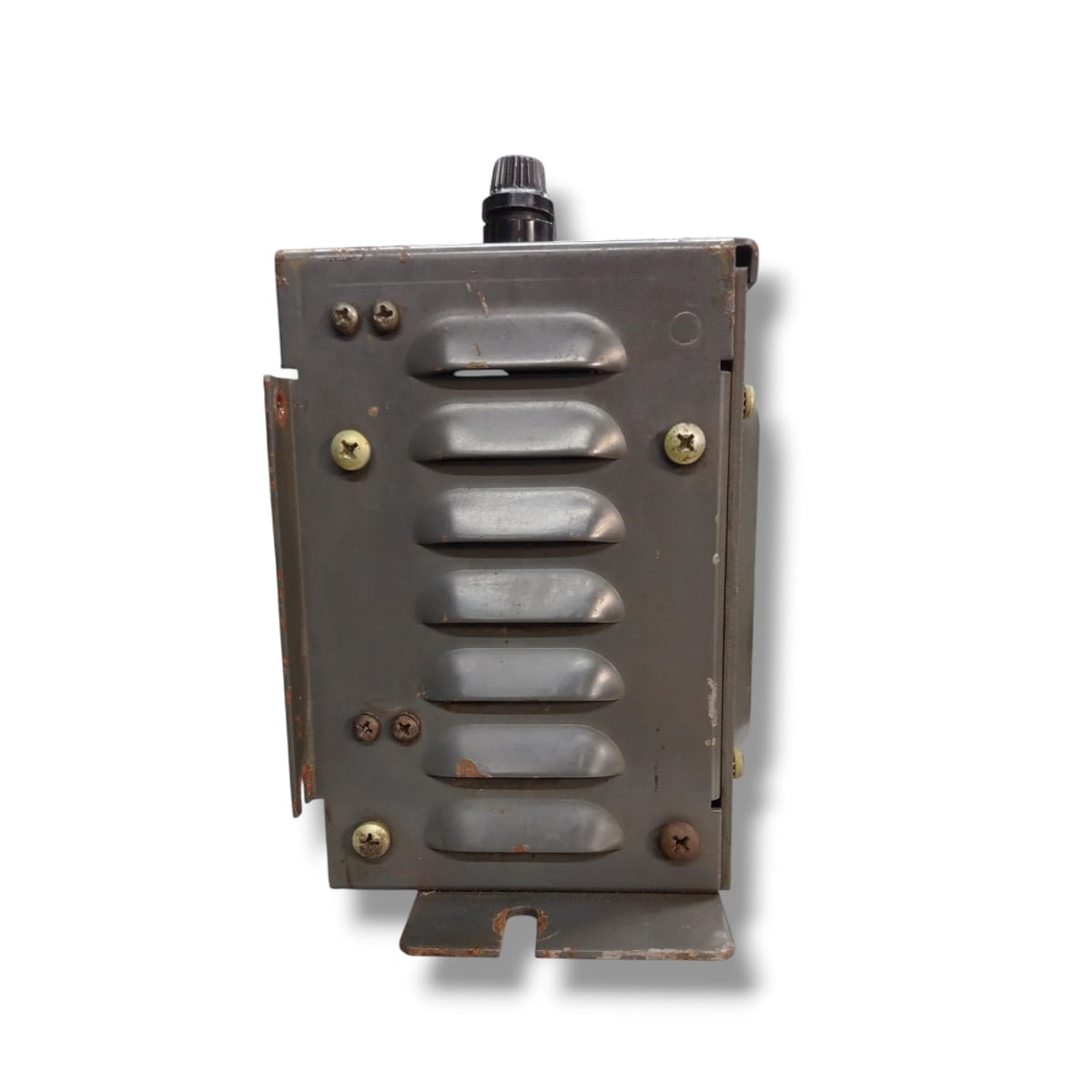

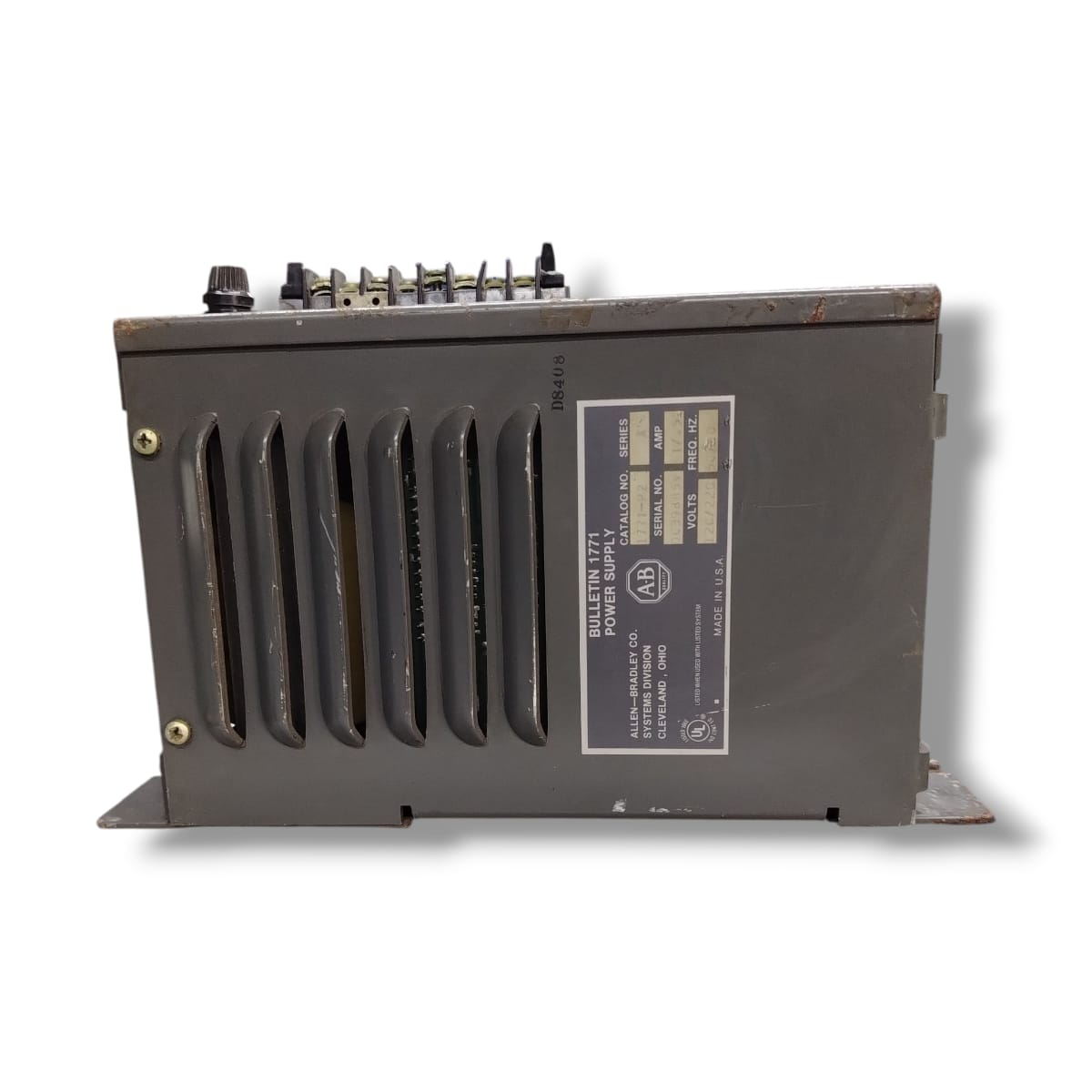

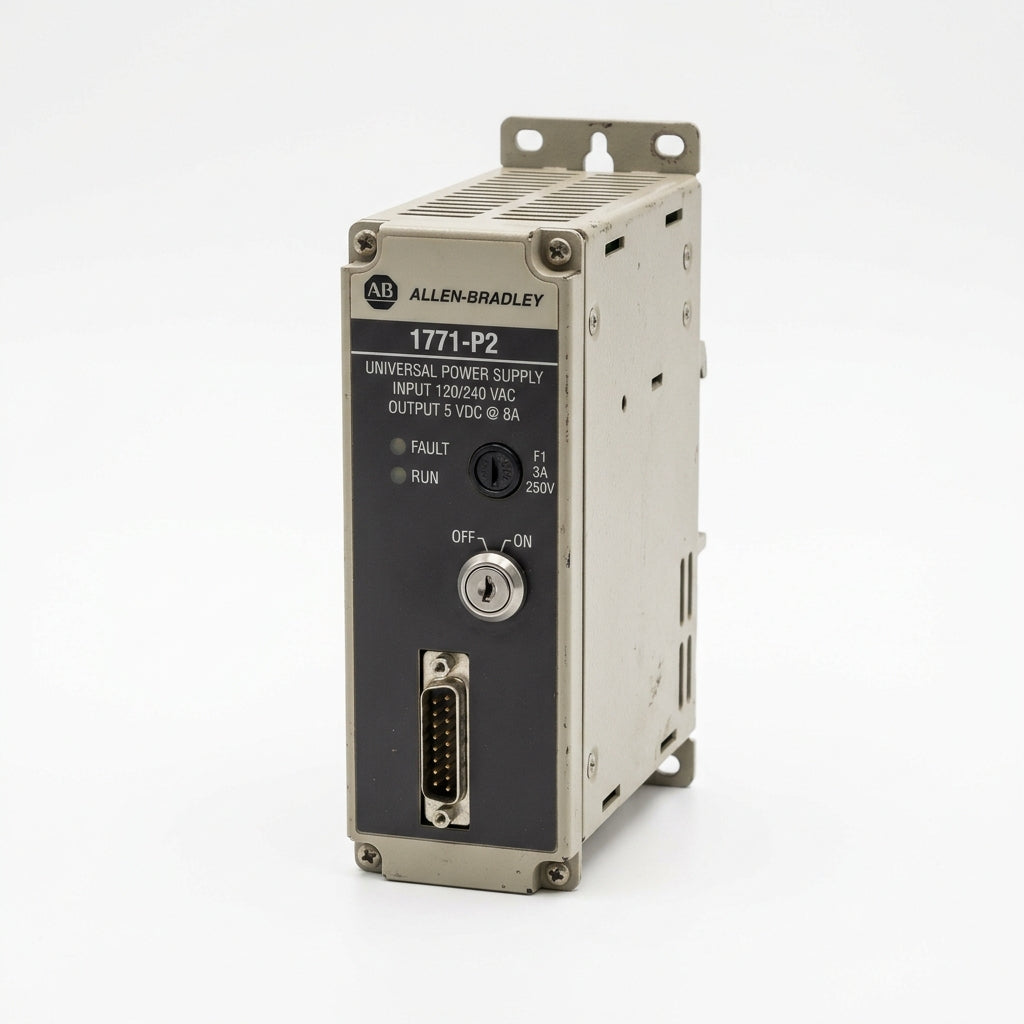

ALLEN BRADLEY 1771-P2 FUENTE DE ALIMENTACION AUXILIAR

ALLEN BRADLEY 1771-P2 FUENTE DE ALIMENTACION AUXILIAR

es una fuente de alimentación auxiliar (auxiliary power supply) diseñada para alimentar el backplane del chasis I/O de la serie 1771 del PLC-5. Su función es dar energía a los módulos lógicos y de entradas/salidas conectados al chasis, no incluye respaldo con batería.

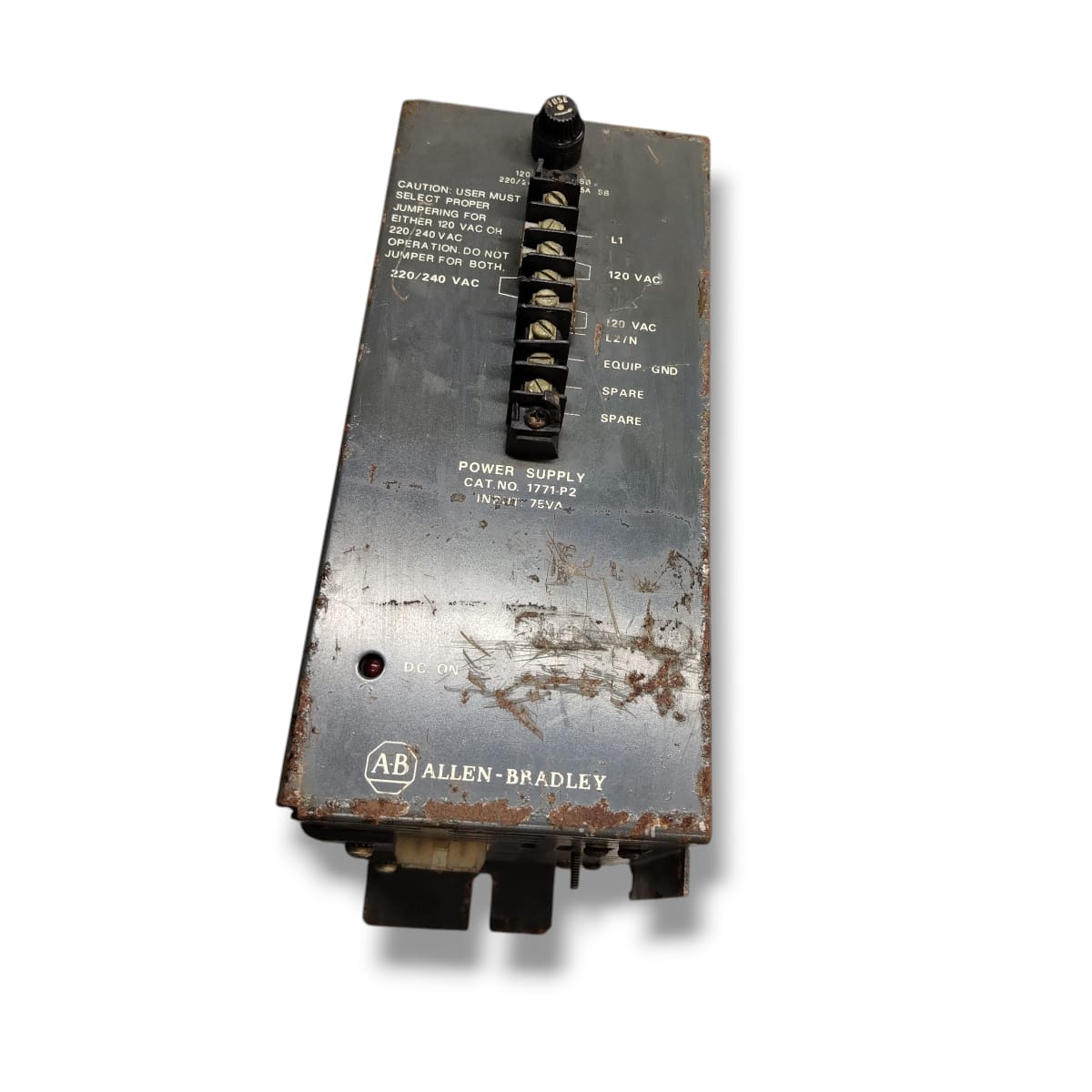

Se puede alimentar con voltaje de alimentación de CA de 120 V AC o de 220-240 V AC. Se debe colocar un jumper selector interno para indicar el rango que se va a usar, y proteger la entrada con fusible lento (slow-blow) correspondiente: de 1 A para uso con 120 V AC, o de 0.5 A para uso con 220-240 V AC.

El rango de funcionamiento para 120 V AC es aproximadamente 98-132 V AC, mientras que para 220-240 V AC es 196-250 V AC. En cuanto a frecuencia, funciona en 50-60 Hz.

En su salida proporciona un voltaje regulado de 5.1 V DC con una corriente máxima de 6.5 A, que se distribuye al backplane del chasis I/O. Esa potencia permite alimentar los módulos conectados dentro del chasis. Cuando trabaja a plena carga, la potencia real consumida ronda los 65 W

Tiene una indicación luminosa (“LED D.C. ON”) que señala que la alimentación de 5 V DC está presente en el backplane. Dispone de circuitos de protección internos ante situaciones de sobrevoltaje, subtensión o sobrecorriente; si detecta algo fuera de sus tolerancias, se apaga hasta que se restablece la alimentación adecuada.

En cuanto al ambiente de operación, trabaja de 0 °C a 60 °C en condiciones normales, y su almacenamiento es entre −40 °C hasta 85 °C. Se recomienda humedad relativa de 5 % hasta 95 % sin condensación. Las dimensiones físicas son cerca de 11.6 cm de ancho × 28.6 cm de alto × 18.2 cm de profundidad.

Se monta dentro o adyacente al chasis 1771 I/O; puede colocarse al lado izquierdo del chasis, o hasta 5 pies (≈1.52 metros) de distancia, usando el cable modelo 1771-CD / 1771-CE para conectar al backplane. No debe instalarse debajo del chasis, para permitir buena ventilación.

EQUIPO USADO FUNCIONANDO
