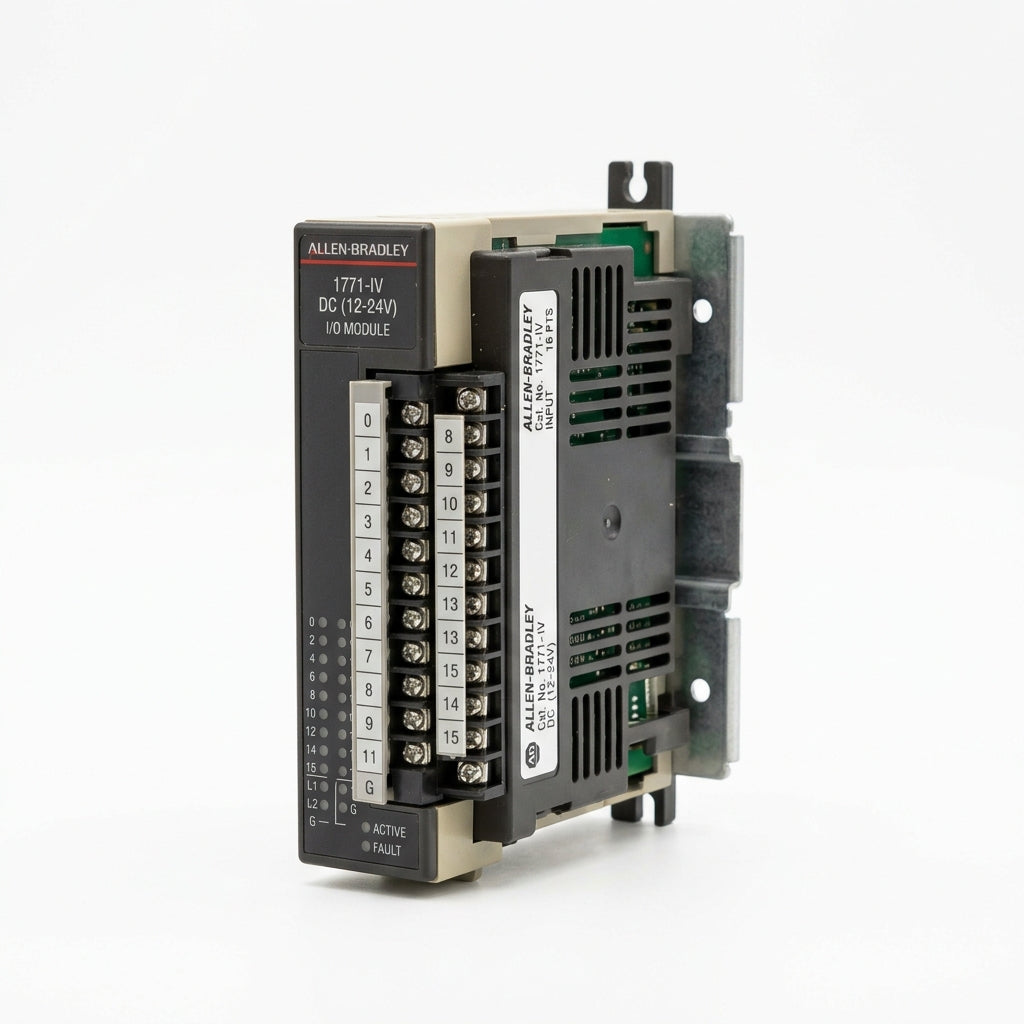

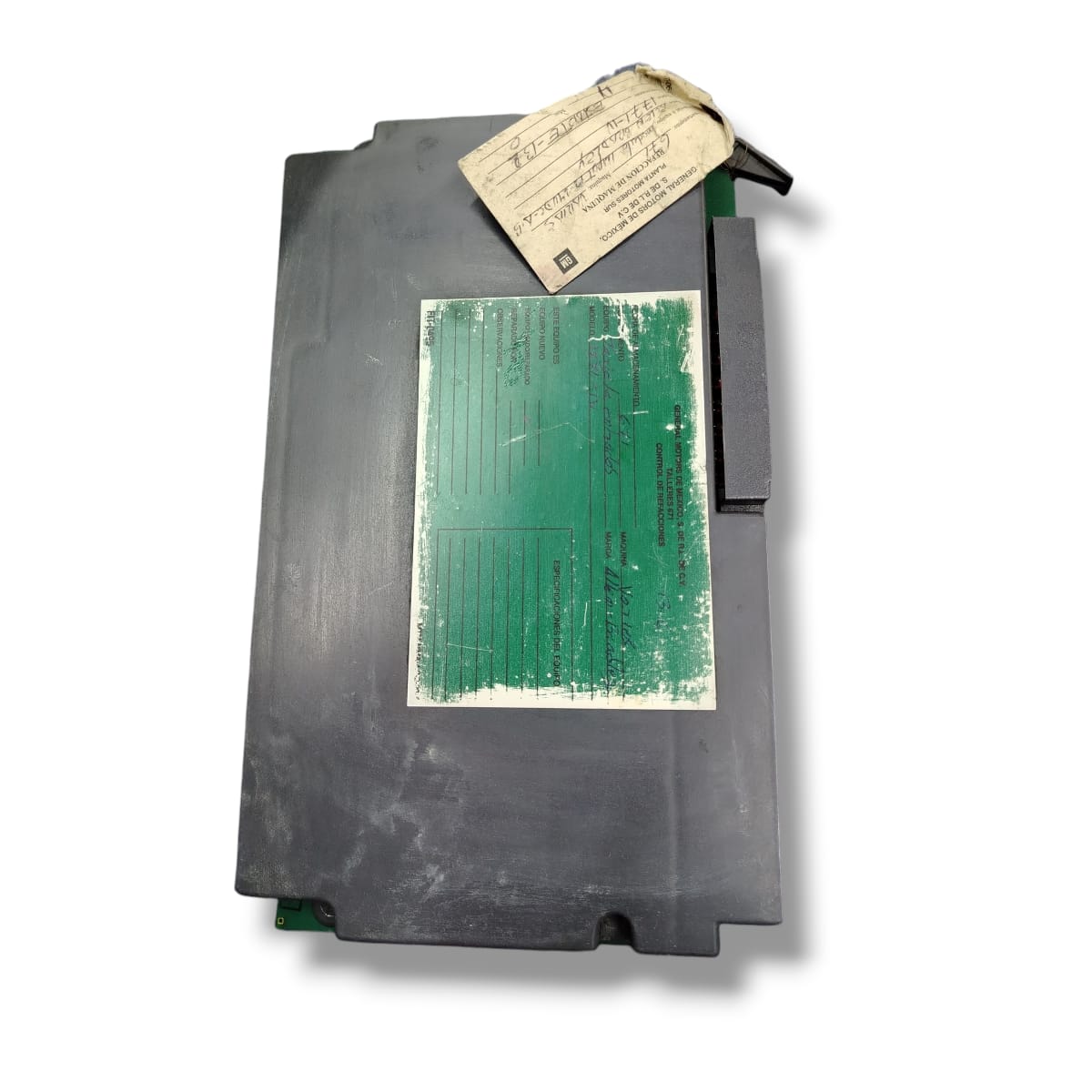

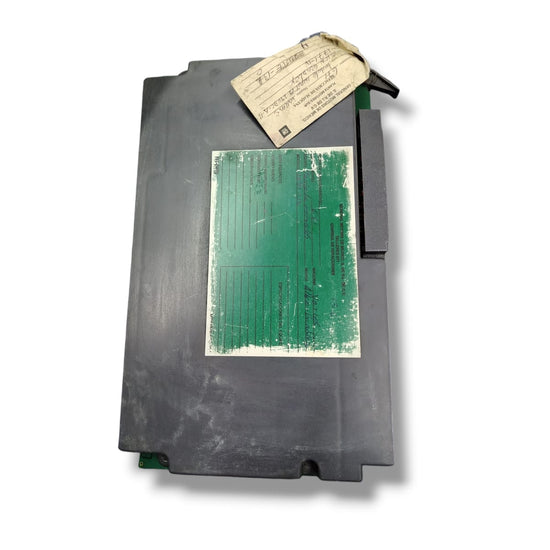

ALLEN BRADLEY 1771-IV(12-24V) MODULO DE ENTRADA

ALLEN BRADLEY 1771-IV(12-24V) MODULO DE ENTRADA

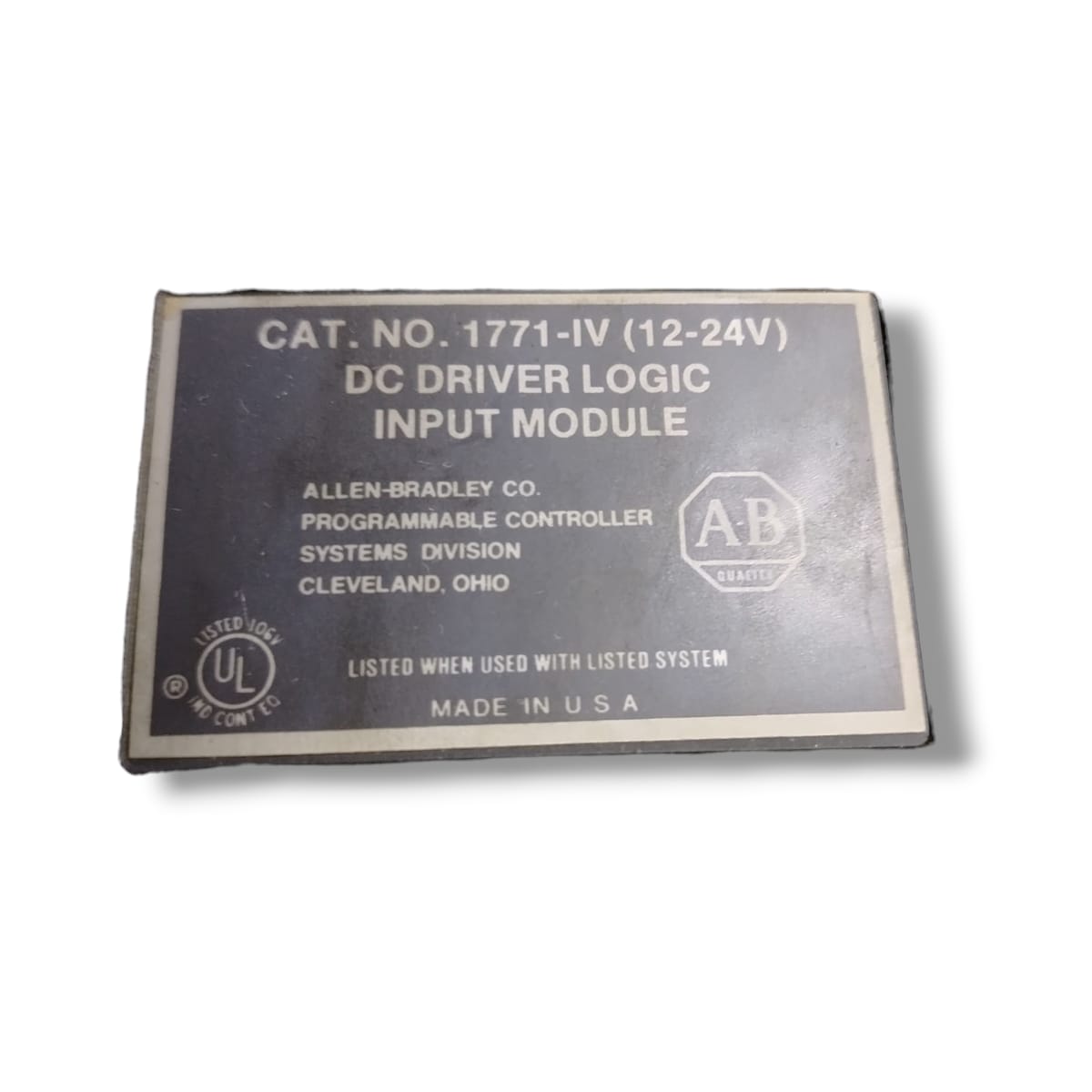

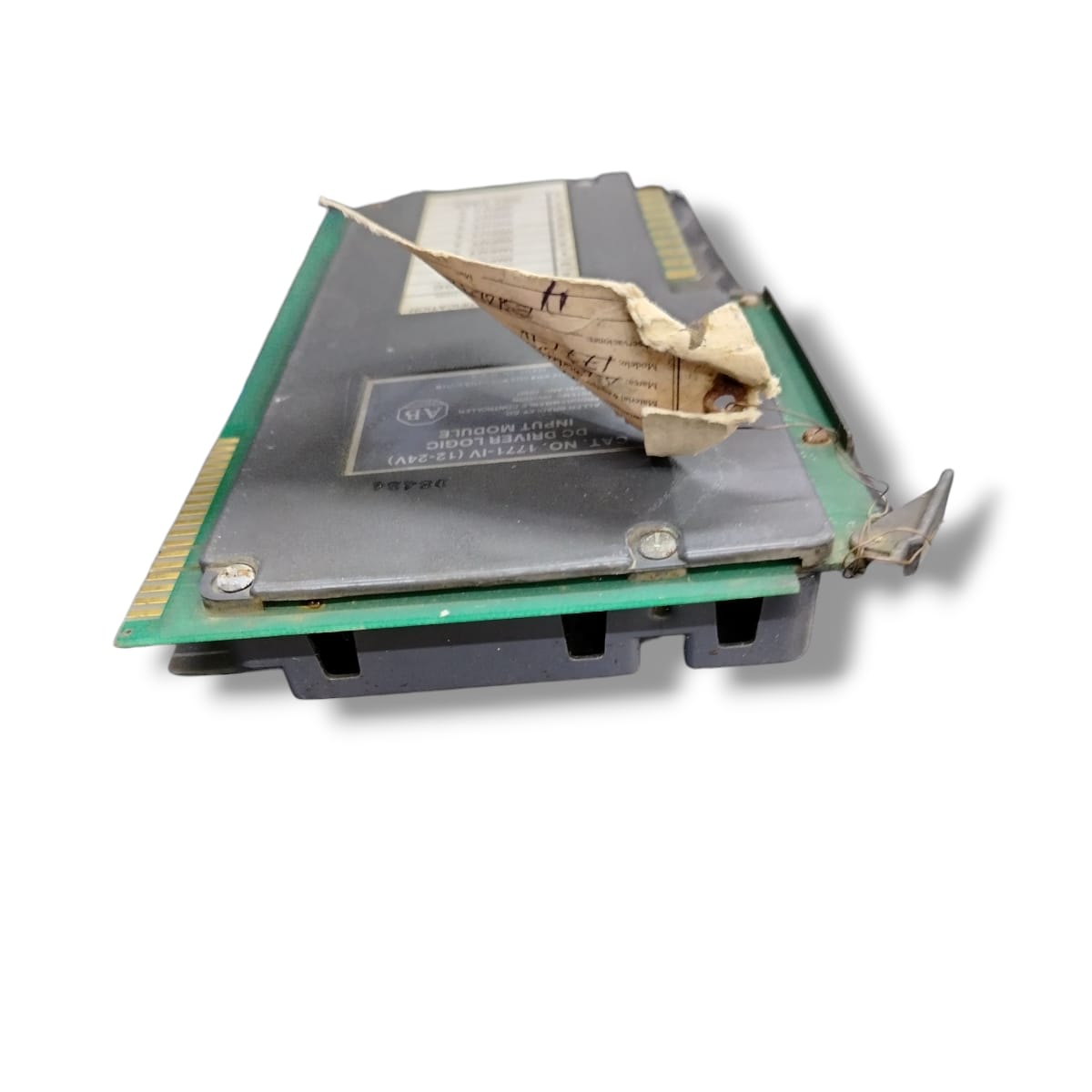

Tipo de módulo: módulo de entrada lógica (digital) de corriente continua (DC) para lógica de “driver” (Driver Logic Input Module).

Número de catálogo: 1771-IV

Sistema compatible: PLC-5 / chasis de I/O 1771

Las señales de entrada aceptadas incluyen dispositivos de 2 hilos o 3 hilos: sensores de proximidad DC, fotocélulas, pulsadores, finales de carrera, flotadores, selectores, etc.

El módulo obtiene su alimentación a través del backplane del chasis 1771 (desde la fuente de poder del chasis).

Corriente requerida del backplane: 74 mA (a +5V del backplane)

Se debe sumar esta corriente al total requerido por todos los demás módulos del chasis para no sobrecargar la fuente de poder del backplane.

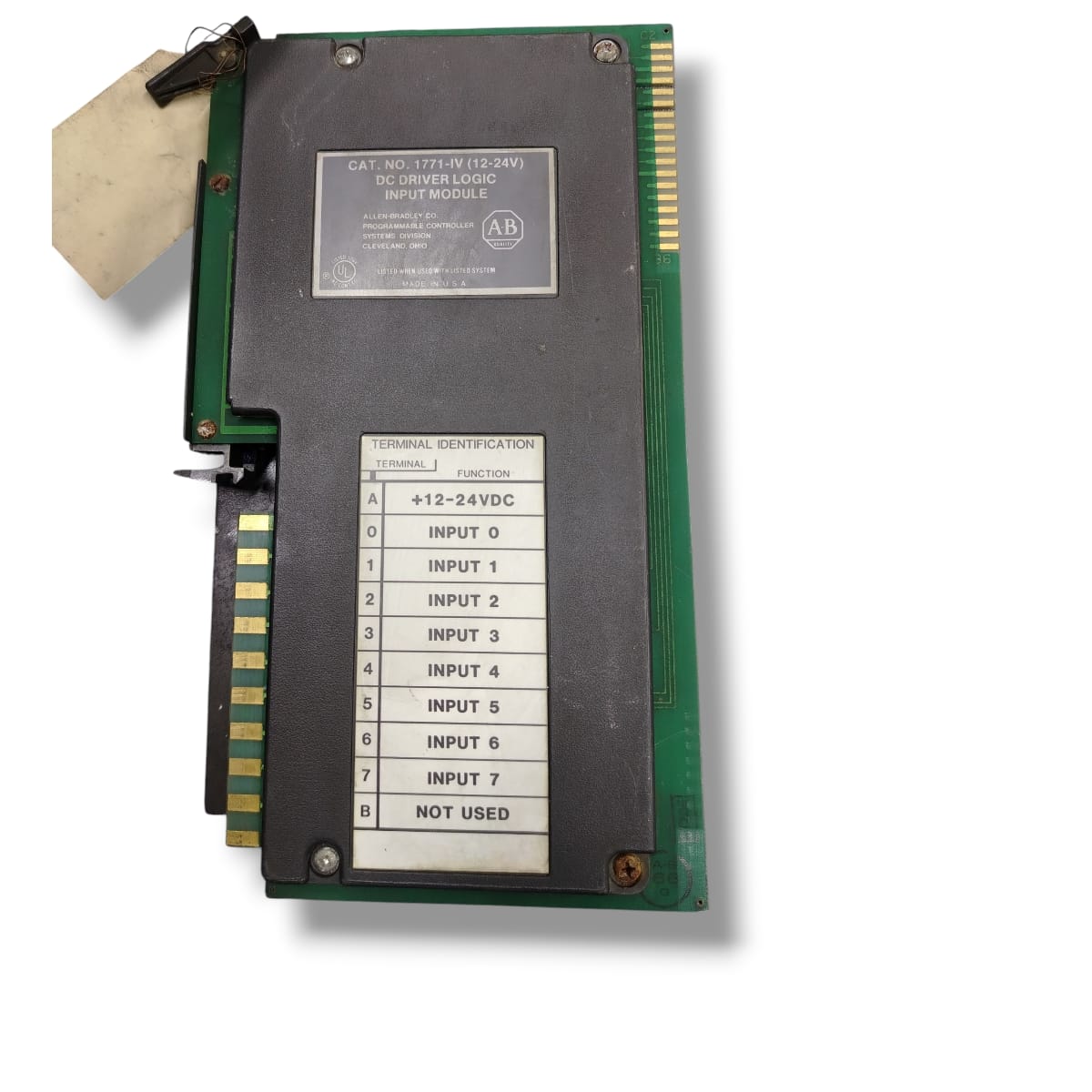

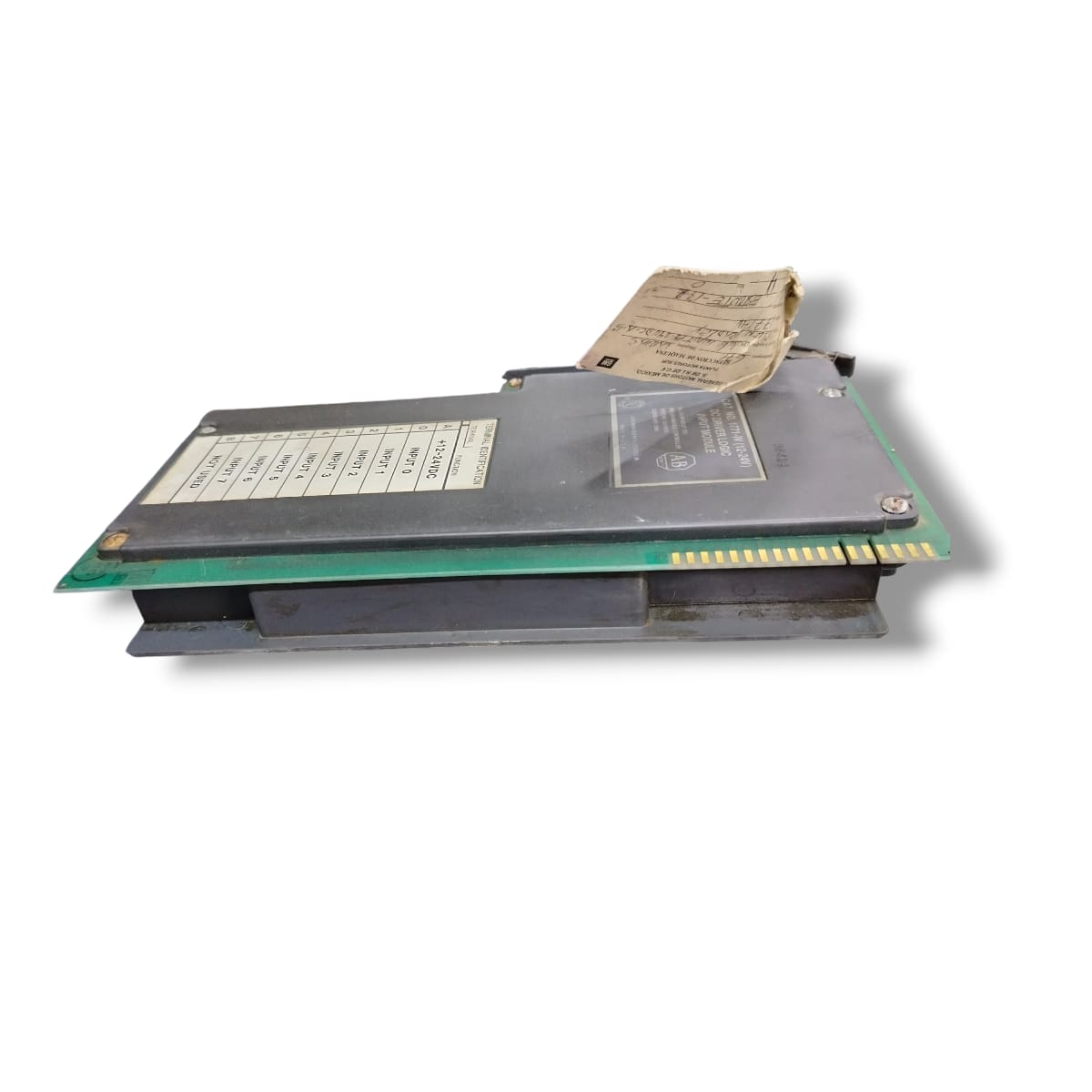

Número de entradas: 8 entradas digitales

Rango de voltaje de entrada (+DC): 12 a 24 V DC

Corriente requerida (on / “sourcing”) de la entrada:
8 mA cuando +DC = 12 V
24 mA cuando +DC = 24 V

Corriente mínima en estado “off” (off-state): ~ 3,0 mA

Voltaje máximo para estado “off” (off-state voltage): +DC – 7 V

Voltaje mínimo para estado “on” (on-state voltage): +DC – 10 V

Impedancia de entrada (on-state): 1 a 2 kΩ (máximo)

Filtrado de entrada: el módulo incorpora un filtro interno para amortiguar transitorios debidos a rebotes de contactos o ruido eléctrico.

El tiempo de detección (filtro + procesamiento) para que una señal pase de bajo a alto: aproximadamente 15 ms + 7 ms

Para pasar de alto a bajo (on → off): también ~ 15 ms + 7 ms

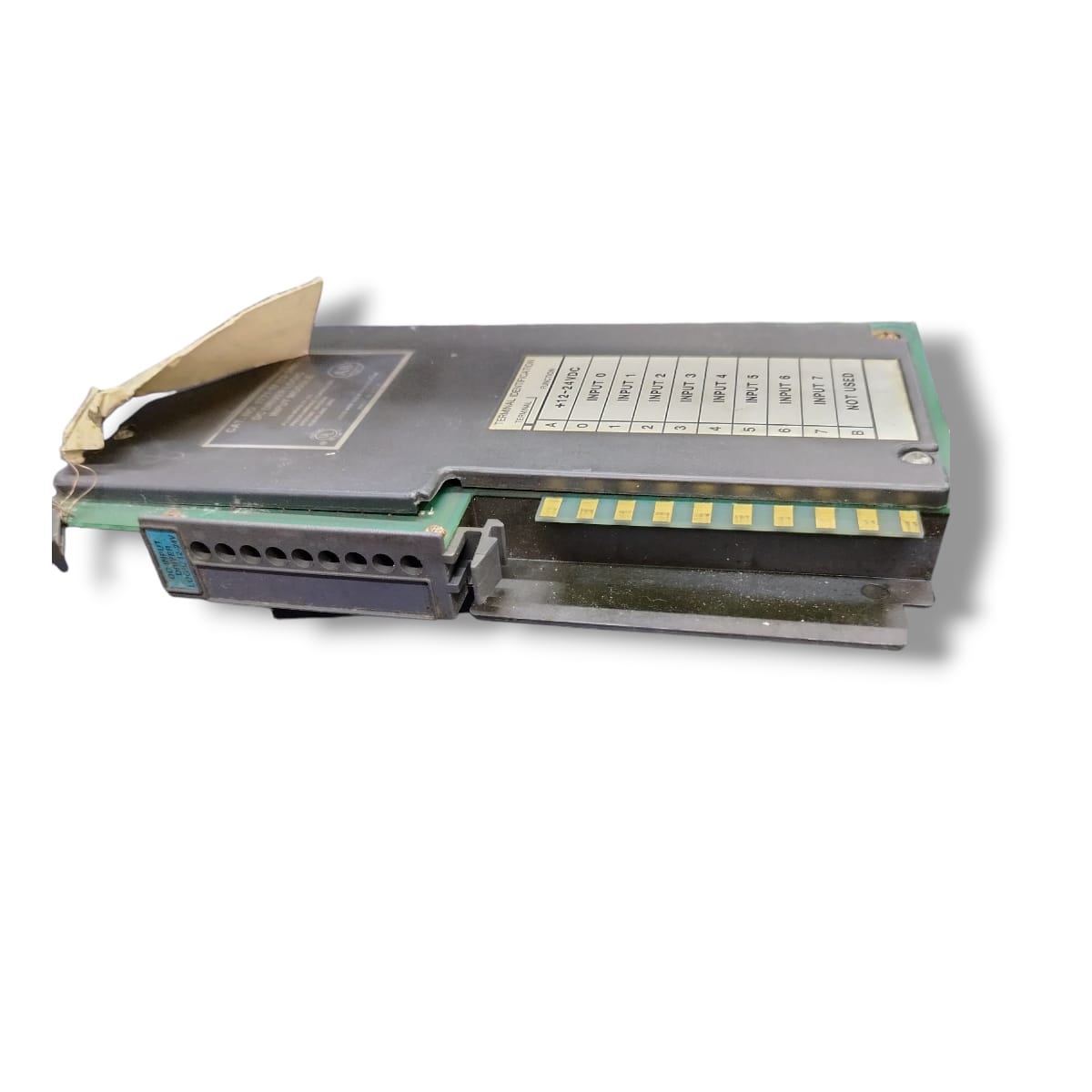

Los terminales de conexión al campo (dispositivos de entrada) se realizan mediante el “wiring arm” (brazo de cableado) modelo 1771-WA que se adosa al módulo para facilitar conexiones y mantenimiento.

Para dispositivos de 3 hilos, el módulo exige que el dispositivo “sume” corriente (sink) mínima en estado activo (on) de 8 mA a 12 V hasta 24 mA a 24 V.

La corriente de fuga (off-state leakage) de los dispositivos 3 hilos no debe superar 1 mA.

En el frente del módulo hay 8 indicadores LED rojos, uno para cada entrada, que muestran el estado lógico correspondiente (cuando un LED está encendido, significa que hay tensión en esa terminal de entrada).

Los LEDs permiten diagnóstico visual del estado de cada canal de entrada.

EQUIPO USADO FUNCIONANDO
