ALLEN BRADLEY 1771-IA MODULO

ALLEN BRADLEY 1771-IA MODULO

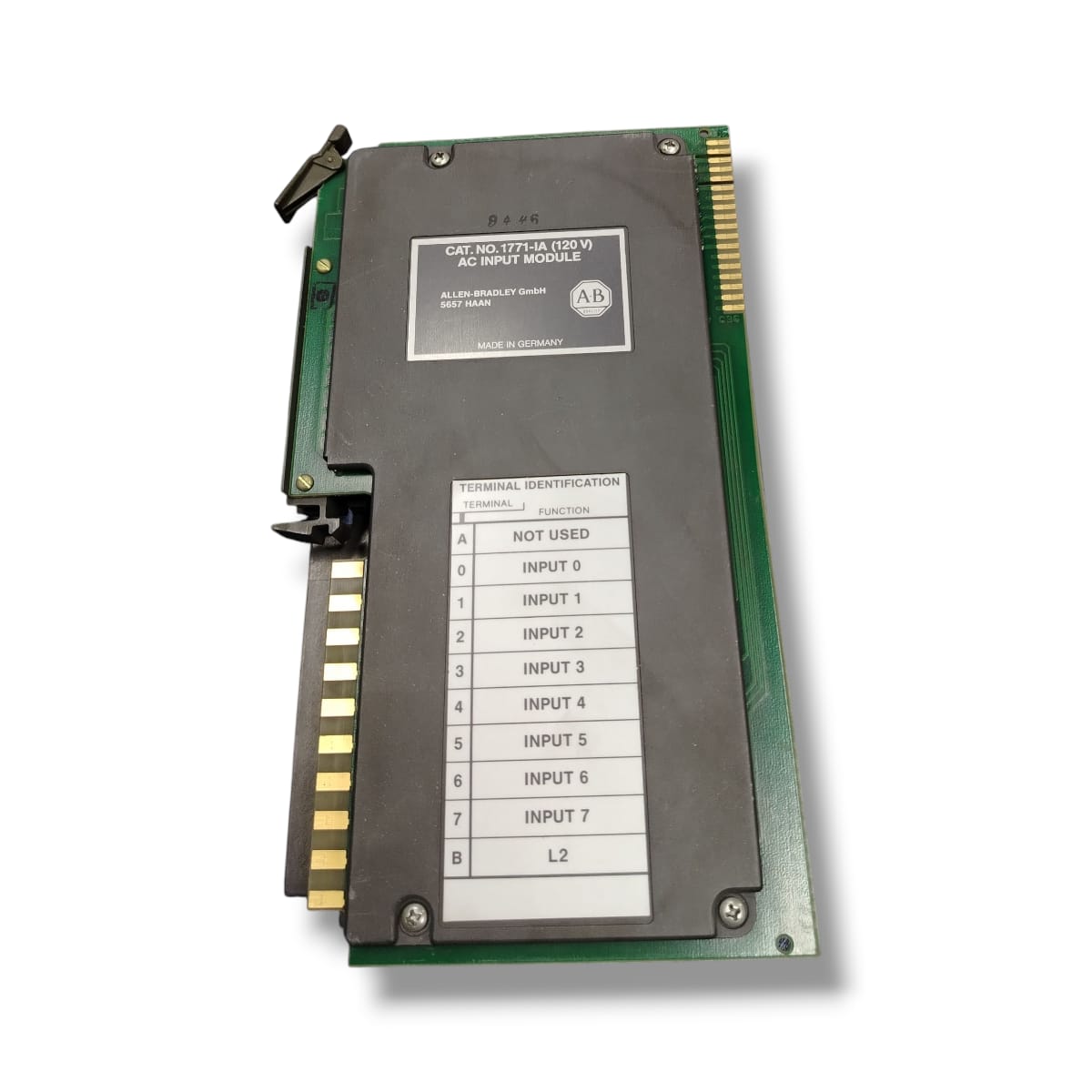

Módulo de entradas digitales (digital input module) (discreto) de la serie 1771 de Allen-Bradley / Rockwell Automation.

Soporta señales tanto de corriente alterna (AC) como de corriente continua (DC).

Tiene 8 entradas digitales.

Rango de voltaje de operación en AC: aproximadamente 87 V AC a 138 V AC, frecuencia normal de línea.

Rango de voltaje de operación en DC: alrededor de 97 V DC a 138 V DC.

Corriente nominal del backplane (alimentación interna desde el chasis PLC / backplane): aproximadamente 75 mA.

Corriente en estado “OFF” (cuando el módulo está desconectado o sin señal pero alimentado): cerca de 2.8 mA en AC.

Retardo de señal al encender (“on”) con AC: aproximadamente 24 ms ±10 ms.

Retardo al encender con DC: alrededor de 10 ms ±4 ms.

Retardo al apagar (“off”) con DC: cerca de 20 ms ±9 ms.

Se instala en el chasis de I/O serie 1771 de Allen-Bradley / Rockwell.

Requiere el wiring arm correspondiente (brazo de cables) para hacer las conexiones de campo, por ejemplo el modelo 1771-WA

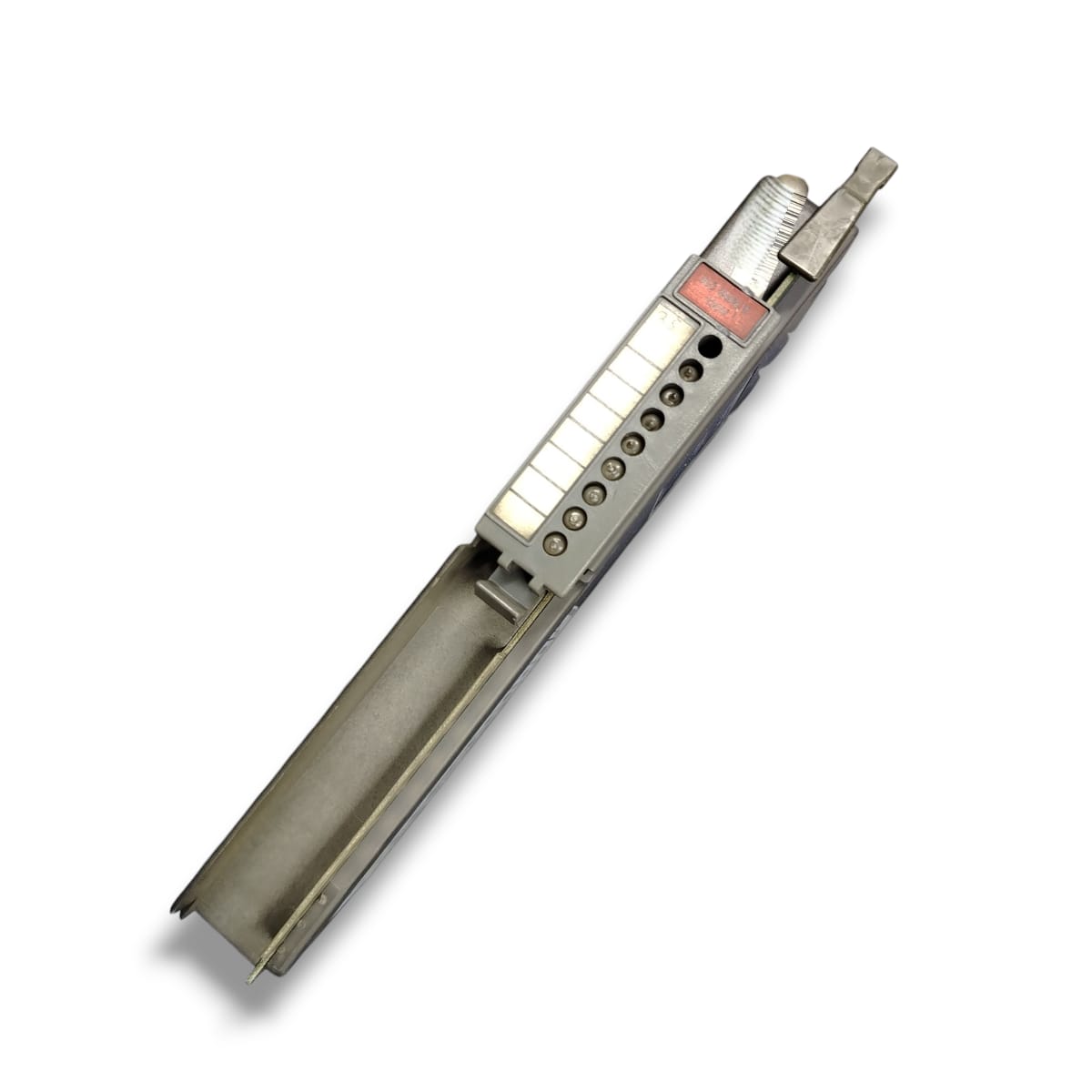

En el panel frontal hay indicadores luminosos (neones anaranjados) para cada una de las 8 entradas, mostrando cuando hay señal presente

Contiene filtrado interno para reducir falsos disparos debido a rebotes de contactos o ruido eléctrico.

EQUIPO USADO FUNCIONANDO
