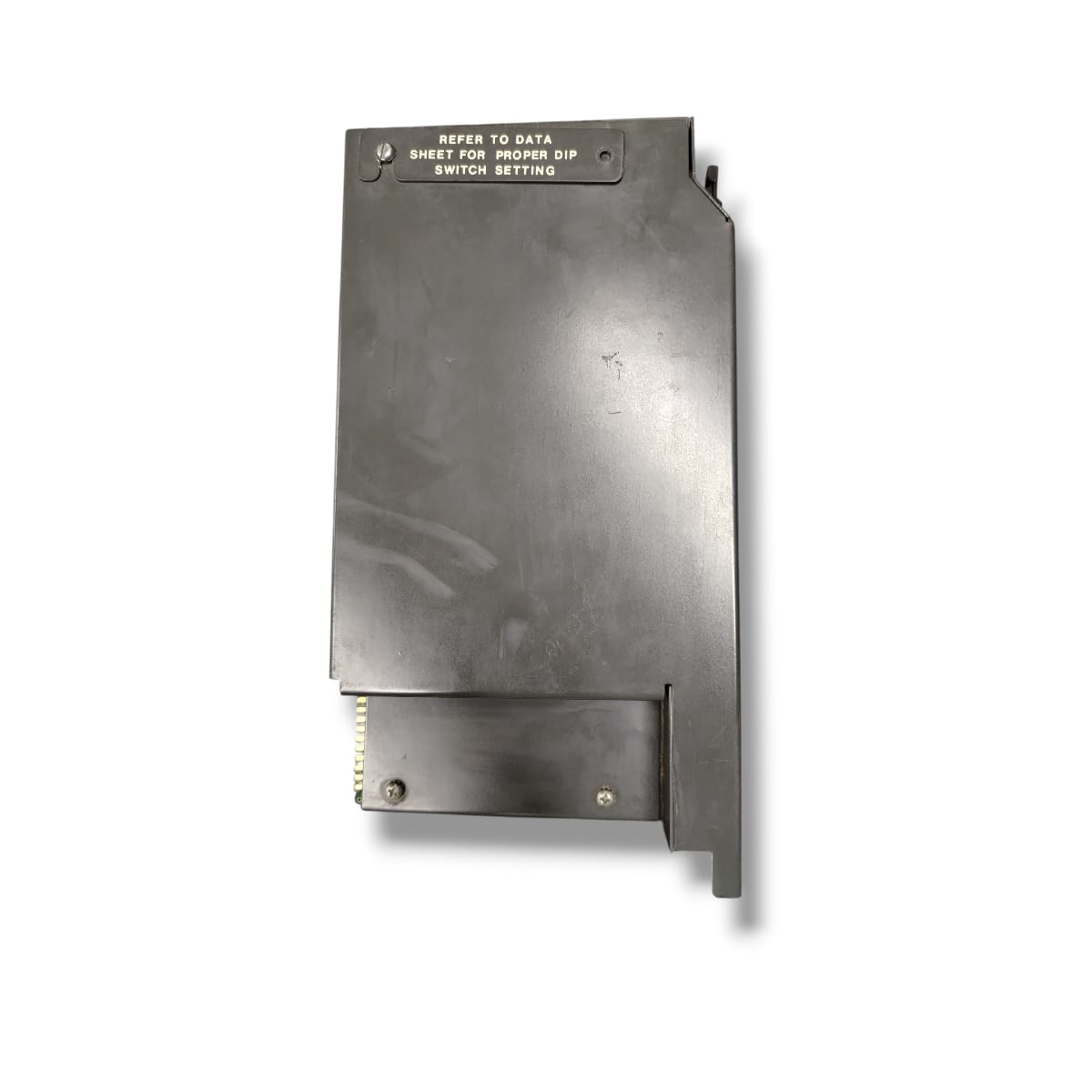

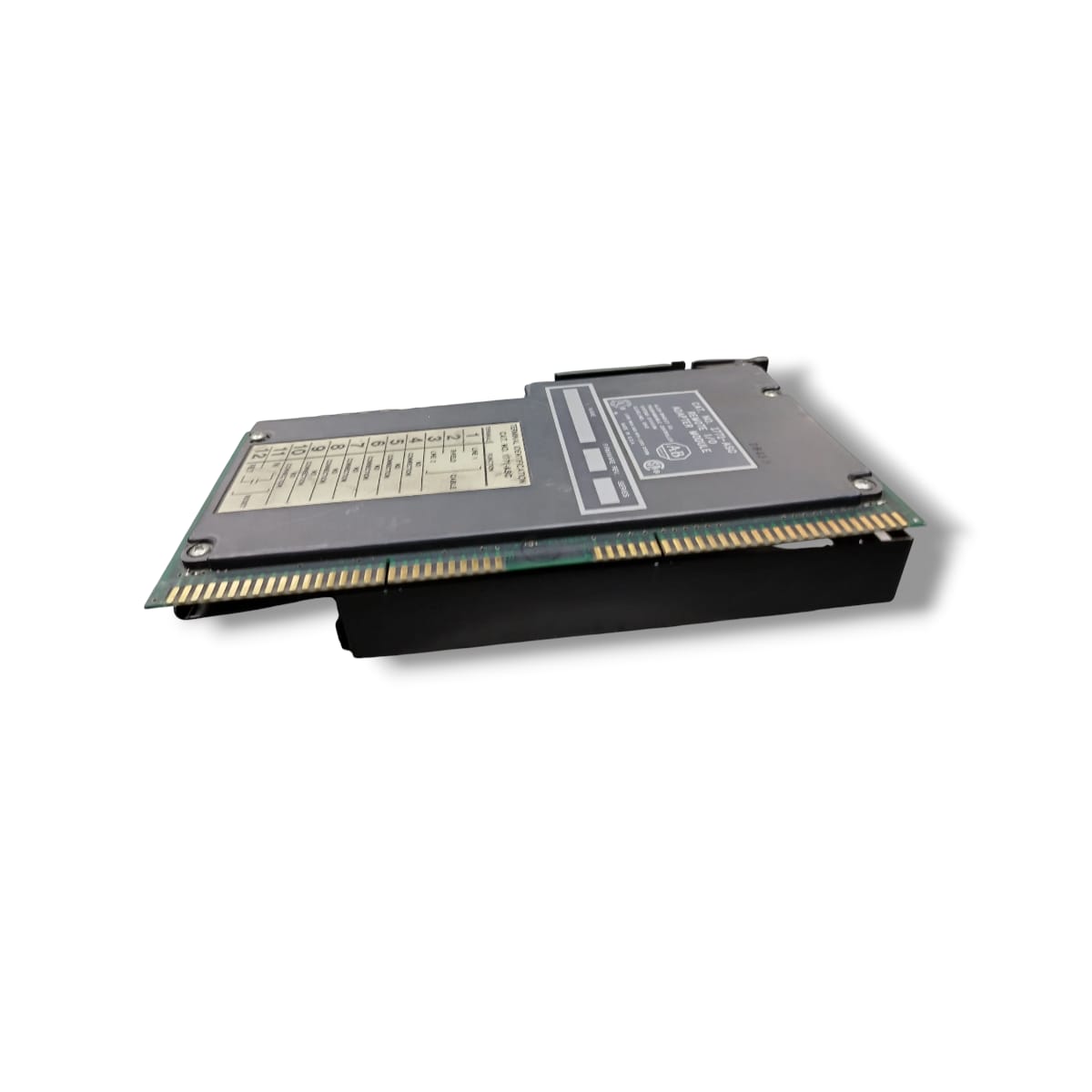

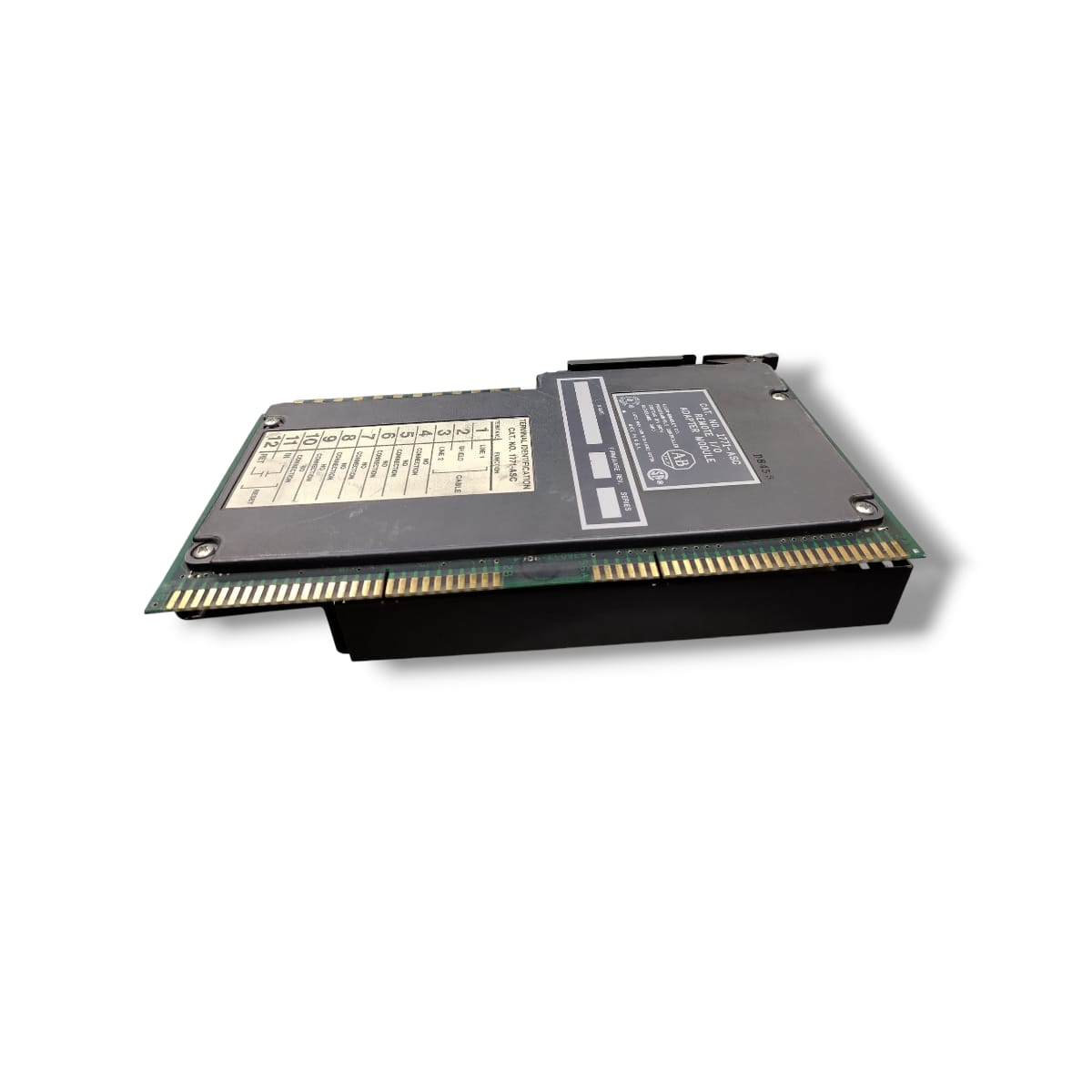

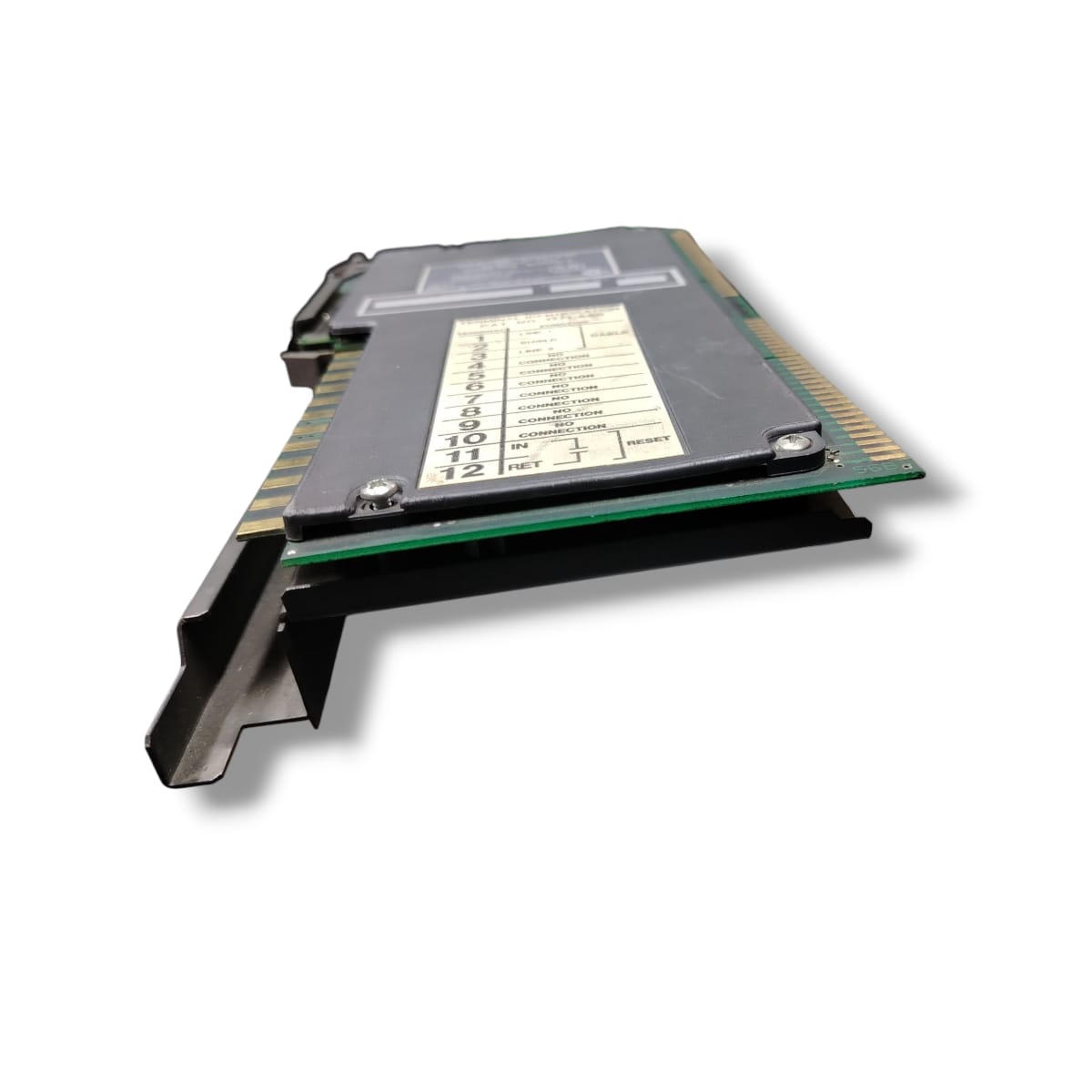

ALLEN BRADLEY 1771-ASC MODULO ADAPTADOR

ALLEN BRADLEY 1771-ASC MODULO ADAPTADOR

Ubicación en chasis: debe colocarse en el primer (más a la izquierda) slot del chasis I/O 1771

Velocidades de comunicación soportadas (baudios): 57.6 kbps, 115.2 kbps y 230.4 kbps

Distancias / cableado:
Hasta ~10,000 pies (~3,048 m) cuando se opera a 57.6 kbps
Hasta ~2,500 pies (~762 m) cuando se opera a 230.4 kbps
Cable recomendado: Belden 9463

Corriente del backplane: consume 1.0 A a 5 V del bus trasero del chasis

Potencia disipación / térmica: disipa aproximadamente 3 W, equivalente a ~17.1 BTU/h

Temperaturas de funcionamiento / almacenamiento:
Operación: 0 °C a 60 °C (32 °F a 140 °F)
Almacenamiento: –40 °C a +85 °C

Humedad relativa: 5 % a 95 % sin condensación

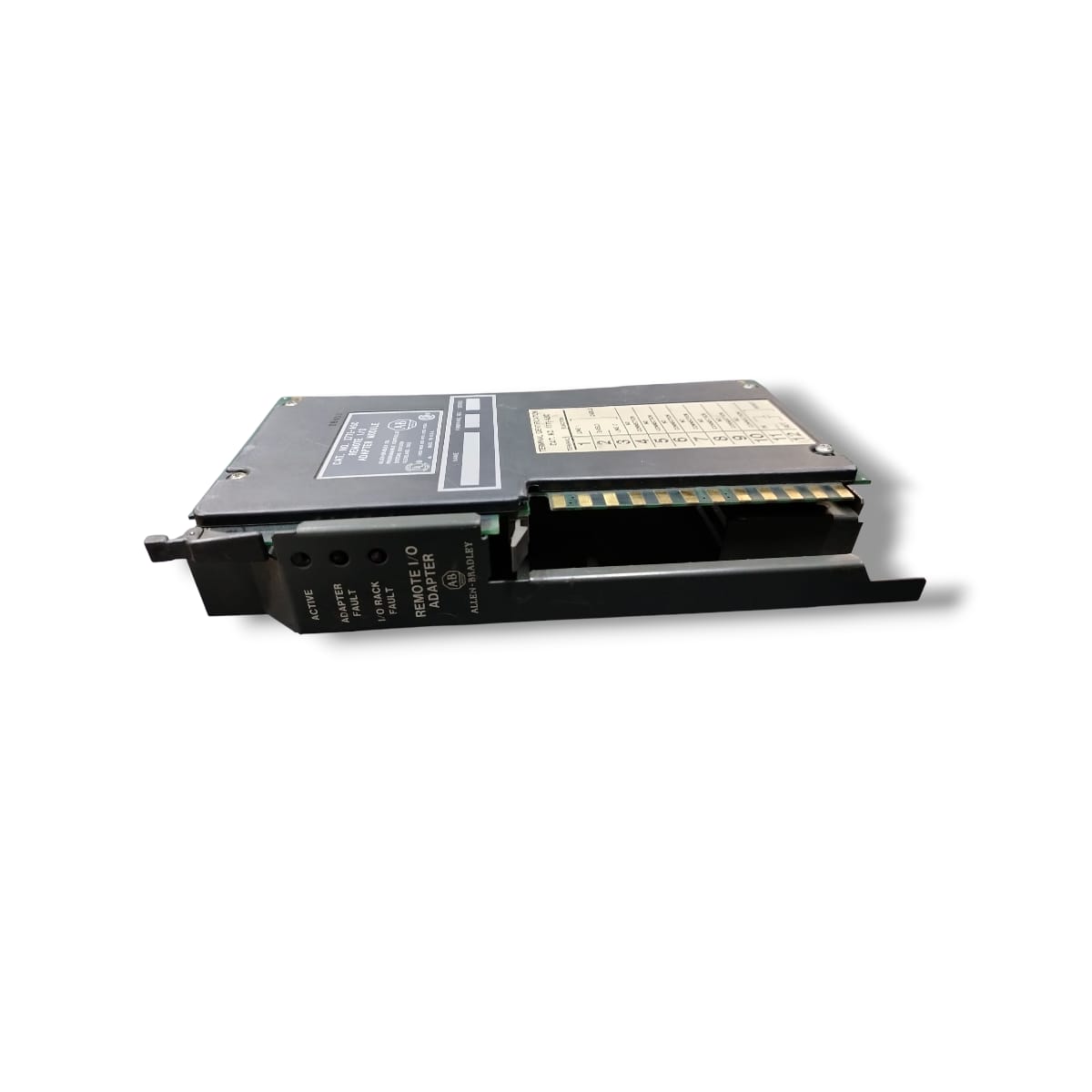

Indicadores / LEDs de estado: LED “ACTIVE” (activo), “ADAPTER FAULT” (fallo de adaptador) y “I/O RACK FAULT” (fallo en rack de I/O)

Métodos de direccionamiento de I/O soportados: ½-slot (half-slot), 1-slot y 2-slot addressing

Escaneo / verificación de configuración: al encender, el módulo verifica la configuración de los módulos I/O instalados para consistencia, y puede optar por omitir los últimos 4 slots del chasis para mejorar tiempos de escaneo y ahorro de espacio de imagen I/O

Otros detalles de conexión / montaje:

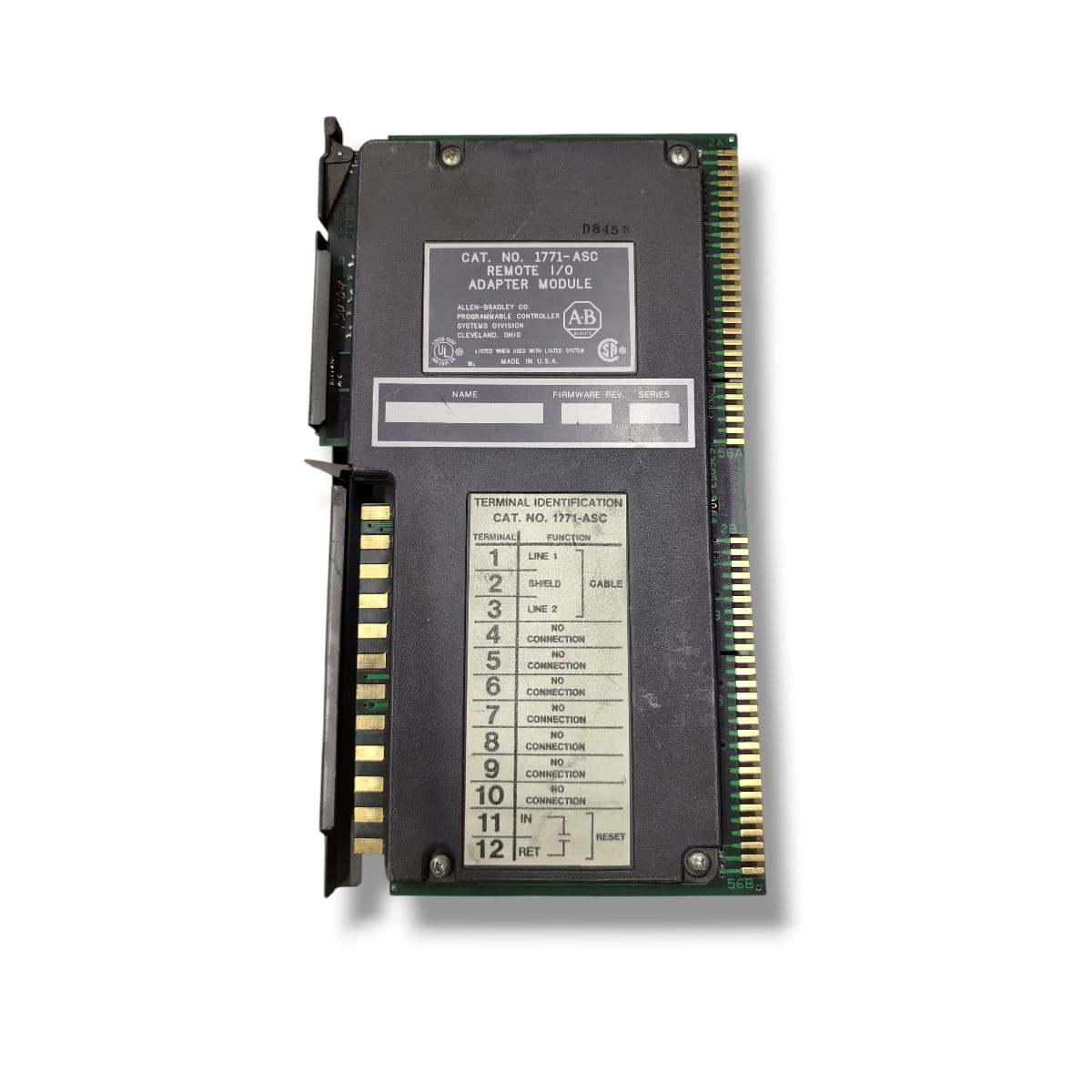

Usa brazo de cableado (wiring arm) 1771-WB para conexiones de campo
Terminado: puede usar resistor de terminación de 82 ohm o 150 ohm según la configuración del bus.
Encaje en chasis: conectado al bus trasero por conectores específicos (clave de achapado)

Normas / certificaciones: cumple certificaciones UL, CSA, CE y C-TICK

Estado comercial: módulo descontinuado por el fabricante (no se fabrica nuevo)

EQUIPO USADO FUNCIONANDO
