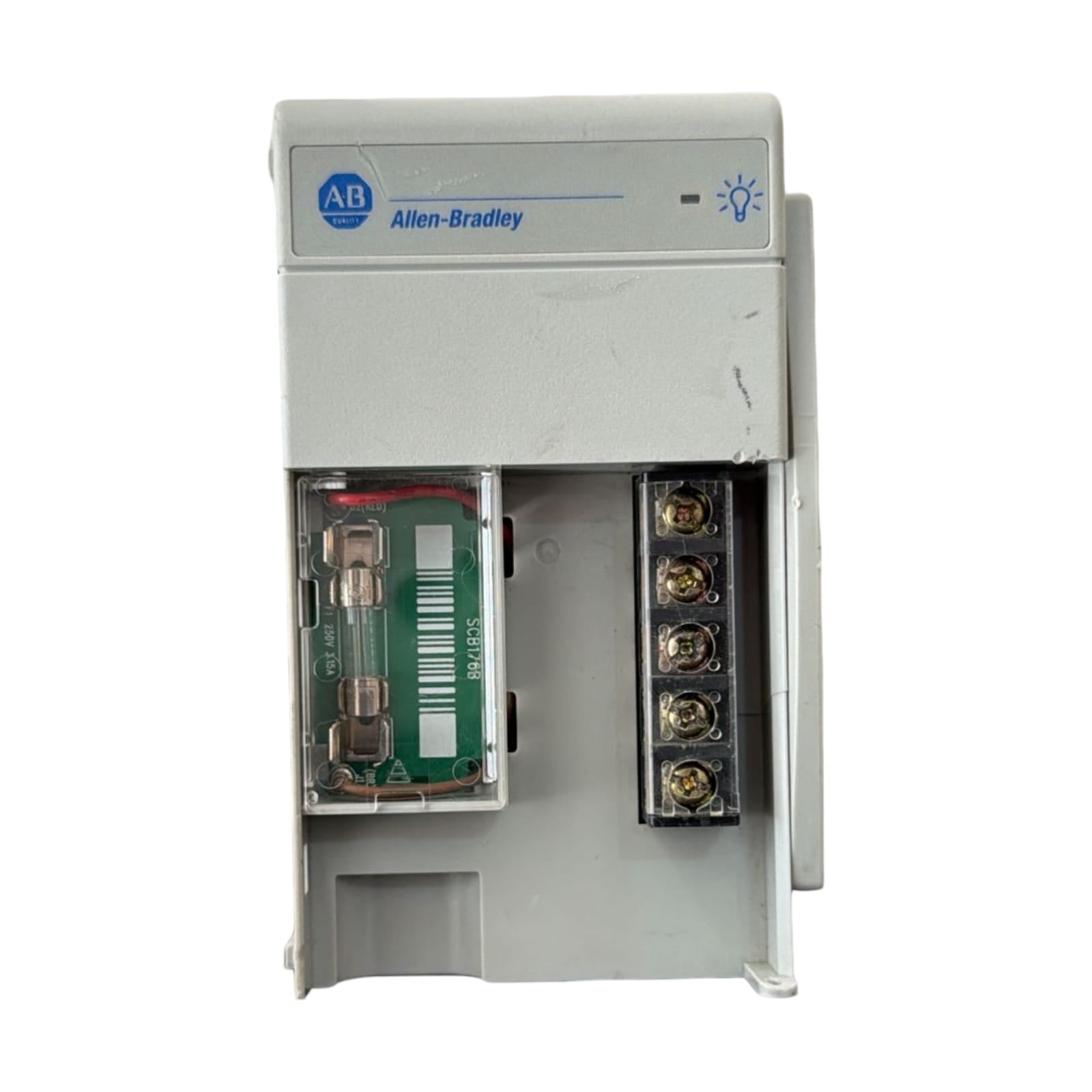

ALLEN-BRADLEY 1769-PA2

ALLEN-BRADLEY (BULLETIN 1769 - FUENTE DE ALIMENTACIÓN DE EXPANSIÓN COMPACT I/O)

Fuente de alimentación para rack de PLC CompactLogix y estaciones de E/S remotas (Compact I/O Expansion Power Supply), número de parte exacto 1769-PA2 (Componente de infraestructura eléctrica y respaldo lógico desarrollado por Rockwell Automation dentro de la arquitectura Bulletin 1769 de Allen-Bradley. Diseñado específicamente para energizar el plano posterior de datos —backplane— de los módulos de entradas y salidas en sistemas CompactLogix, asegurando una distribución de tensión limpia, estable y libre de ruidos en los tableros de control de la región del Bajío). Equipo en condición Usada (Tested / Control de Calidad de Laboratorio) disponible en stock para entrega inmediata desde Querétaro y zonas cercanas.

La fuente de alimentación 1769-PA2 es un elemento crítico para expandir la capacidad física de un PLC. Su función principal no es alimentar dispositivos de campo externos, sino proveer las corrientes de operación digitales de 5 VCC y 24 VCC que necesitan las tarjetas electrónicas internas de los módulos de E/S para comunicarse con la CPU. Gracias a su arquitectura inteligente de distribución bilateral, este módulo puede acoplarse en medio de un banco de tarjetas, optimizando el flujo de corriente hacia los componentes ubicados tanto a su izquierda como a su derecha en las líneas de ensamble del estado de Querétaro.

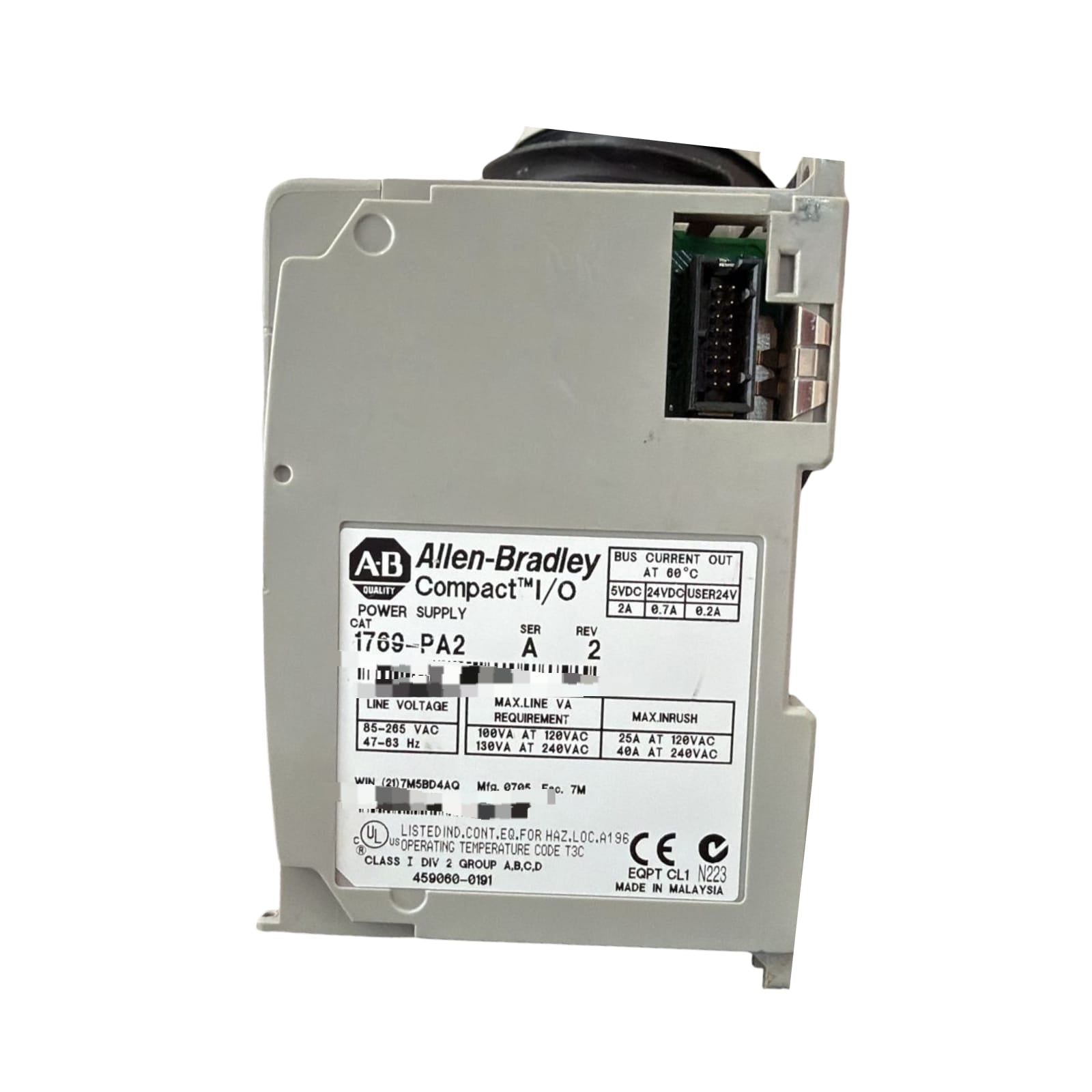

ESPECIFICACIONES TÉCNICAS

Tipo de componente: Fuente de alimentación para bus de expansión PLC (Compact I/O Power Supply).

Línea comercial / Familia de hardware: Bulletin 1769 Compact I/O (Rockwell Automation / Allen-Bradley).

Número de parte exacto: 1769-PA2

Parámetros Eléctricos de Entrada (Alimentación de Línea):

Voltaje de operación: Tensión conmutable de rango amplio 120 V CA / 240 V CA nominales (Rango dinámico de tolerancia de 85 a 265 V CA).

Frecuencia de red: 47 a 63 Hz.

Potencia máxima de entrada: 100 VA.

Capacidad de Salida de Corriente del Bus (Backplane): Distribuye de forma simétrica o combinada a través del conector lateral:

Canal de 5.1 V CC: 2.0 Amperios (Capacidad lógica máxima).

Canal de 24 V CC: 1.0 Amperio.

Alimentación Auxiliar para Sensores: Proporciona un lazo dedicado de salida de 24 V CC de uso exclusivo para sensores e instrumentación local de bajo consumo (especificación nativa del modelo PA2).

Grado de Distancia Máxima (Distance Rating): Permite colocar un máximo de 8 módulos de E/S en cada uno de sus lados (Izquierda y Derecha), siempre y cuando el consumo total no exceda la capacidad de corriente de la fuente.

Mecánica de Montaje e Integración: Anclaje rápido tipo snap-on sobre Riel DIN estándar de 35 mm o montaje directo en panel mediante tornillos estructurales. Incorpora el sistema de palanca deslizante para el bloqueo del bus de comunicación.

ESPECIFICACIONES DE CONDICIÓN DEL EQUIPO

Condición: Usada (Tested Surplus — Laboratorio Verificado por Ingeniería). Esta fuente de alimentación industrial ha sido recuperada de sistemas de control inactivos o retirada durante proyectos de actualización y migración de celdas automatizadas en la industria del Bajío.

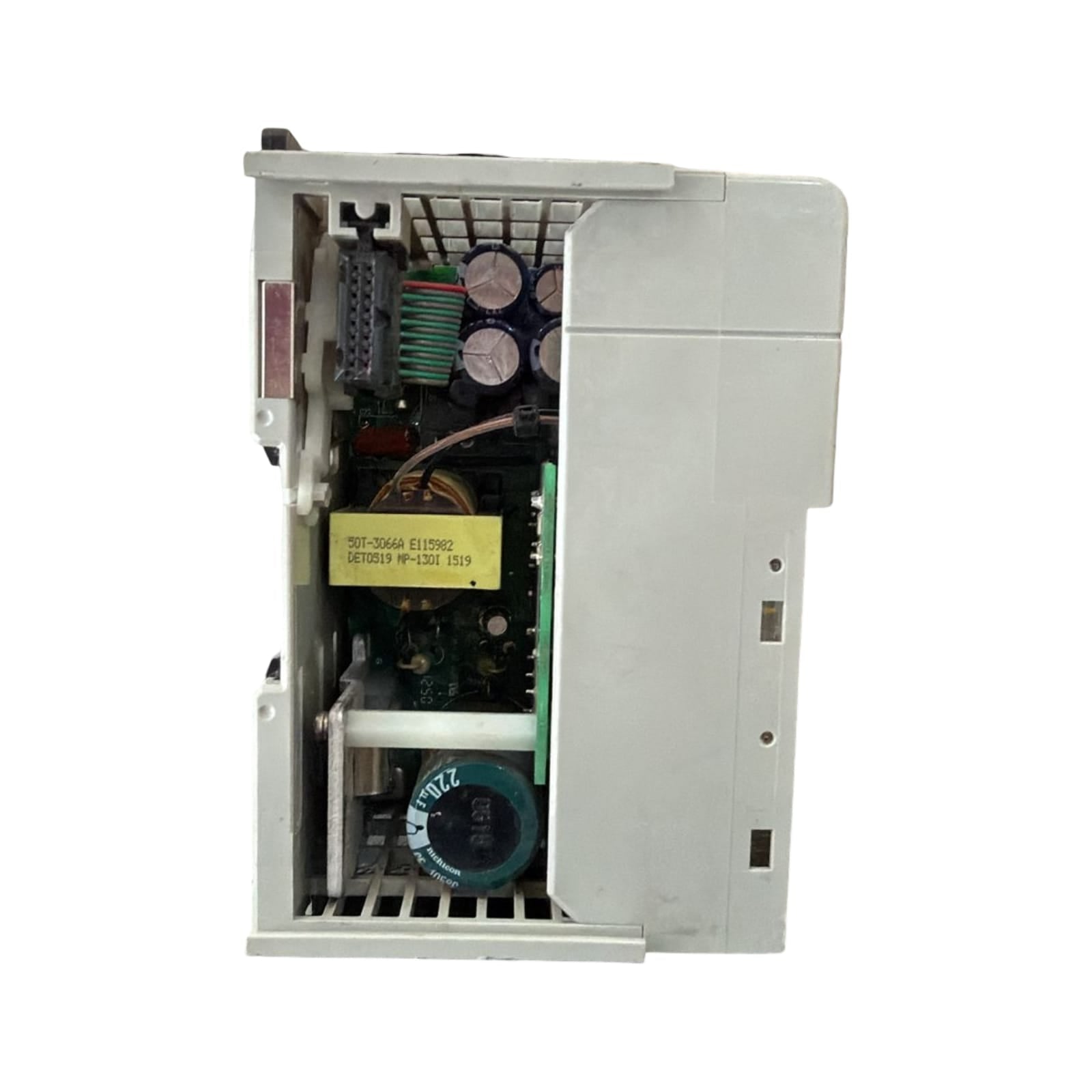

Inspección y pruebas dinámicas de carga en laboratorio: El componente pasó por un riguroso mantenimiento preventivo exterior y una auditoría física y electrónica completa en nuestro laboratorio de pruebas de Querétaro. Nuestro equipo técnico verificó: la estabilidad de los canales de salida de 5.1 VCC y 24 VCC utilizando osciloscopios bajo condiciones de carga real continua, la ausencia de calentamiento en sus transformadores internos, la total integridad de los bornes de tornillo de entrada y, de forma crítica, el correcto acoplamiento y comunicación de datos a través del bus físico sin generar caídas de tensión en el PLC, garantizando un rendimiento al 100%.

Detalles estéticos y empaque: Al ser una pieza usada de excedente industrial, la carcasa plástica gris exterior puede mostrar ligeras marcas cosméticas menores, variaciones tenues de color por luz o raspaduras superficiales en los seguros plásticos del riel DIN que no merman en absoluto el aislamiento dieléctrico ni la eficiencia del hardware. No incluye caja original de fábrica ni manuales impresos; el módulo se suministra adecuadamente protegido en empaque industrial de alta resistencia con blindaje antichoque.

DISPONIBILIDAD Y LOGÍSTICA EN EL BAJÍO

Stock: Disponible en nuestro inventario regional para atención y suministro inmediato en Querétaro, Guanajuato, San Luis Potosí y áreas colindantes.

Logística local: Coordinamos despachos express inmediatos para recolecciones locales en nuestro almacén o entregas programadas el mismo día en los principales desarrollos industriales de la región del Bajío (Parque Industrial Querétaro - PIQ, El Marqués, Bernardo Quintana, Balvanera, Parque Industrial Innovación, así como los corredores de Celaya, Silao, Irapuato y la Zona Industrial de San Luis Potosí). Realizamos envíos rápidos asegurados a todo México de forma prioritaria a través de las paqueterías de mayor confianza.

GARANTÍA Y FACTURACIÓN

Garantía: 6 meses de garantía comercial. En Wolf Automation respaldamos esta fuente de alimentación Allen-Bradley 1769-PA2 con una póliza de garantía por escrito contra fallas de aislamiento eléctrico, caídas de voltaje en el backplane o defectos de encaje mecánico, asegurando la estabilidad energética de tus racks de control.

Facturación: Emisión inmediata de facturas deducibles de impuestos (CFDI v4.0) de total conformidad con las normativas fiscales de México ante el SAT. Contamos con opciones de crédito comercial para integradores de sistemas de control, desarrolladores de maquinaria (OEM) y departamentos de ingeniería con cuenta activa.

¿Tu fuente de alimentación de expansión CompactLogix sufrió un daño por sobretensión en Querétaro, dejando inactivos tus módulos de entradas y salidas en el rack, y requieres la 1769-PA2 de entrega inmediata probada en laboratorio? Nosotros tenemos la solución.
