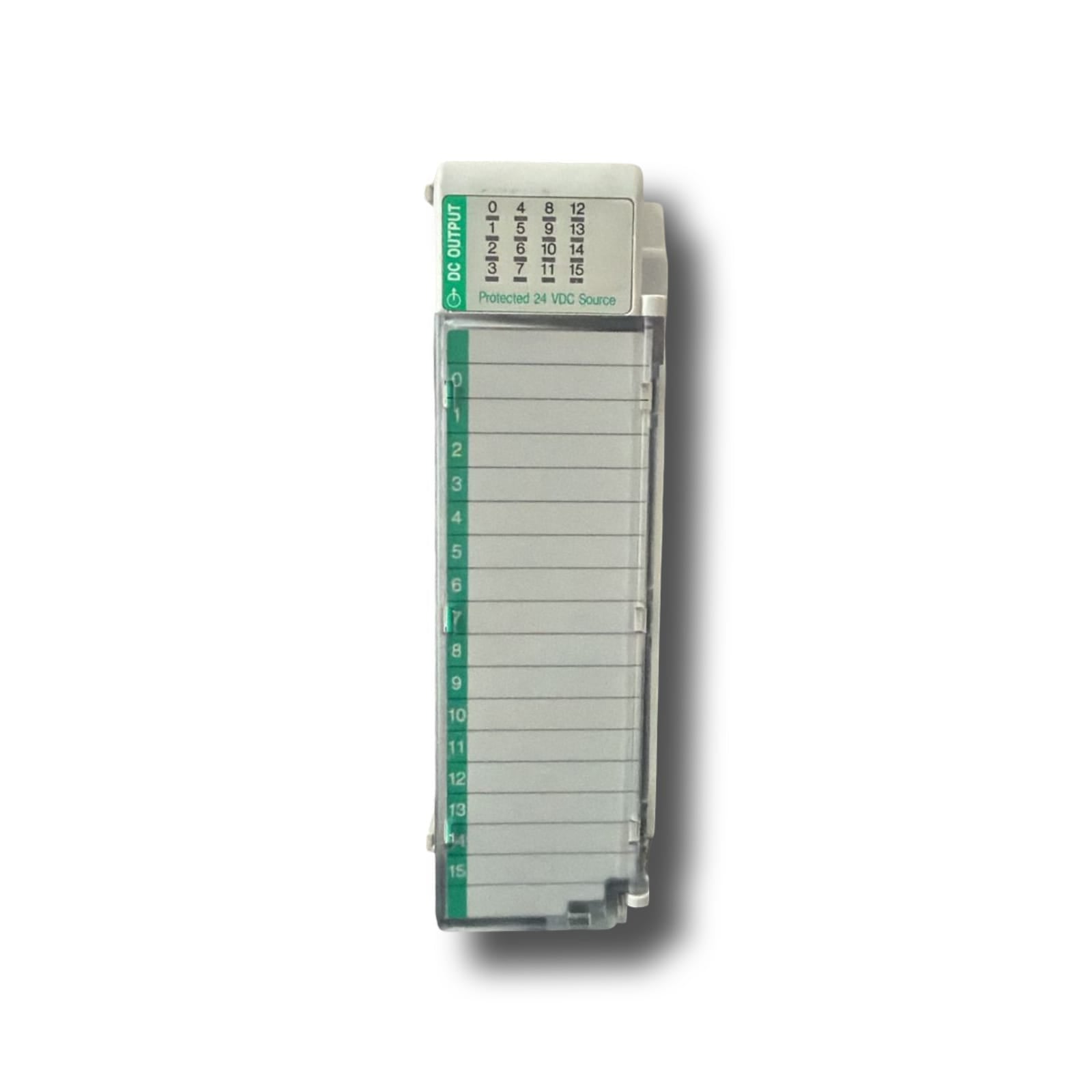

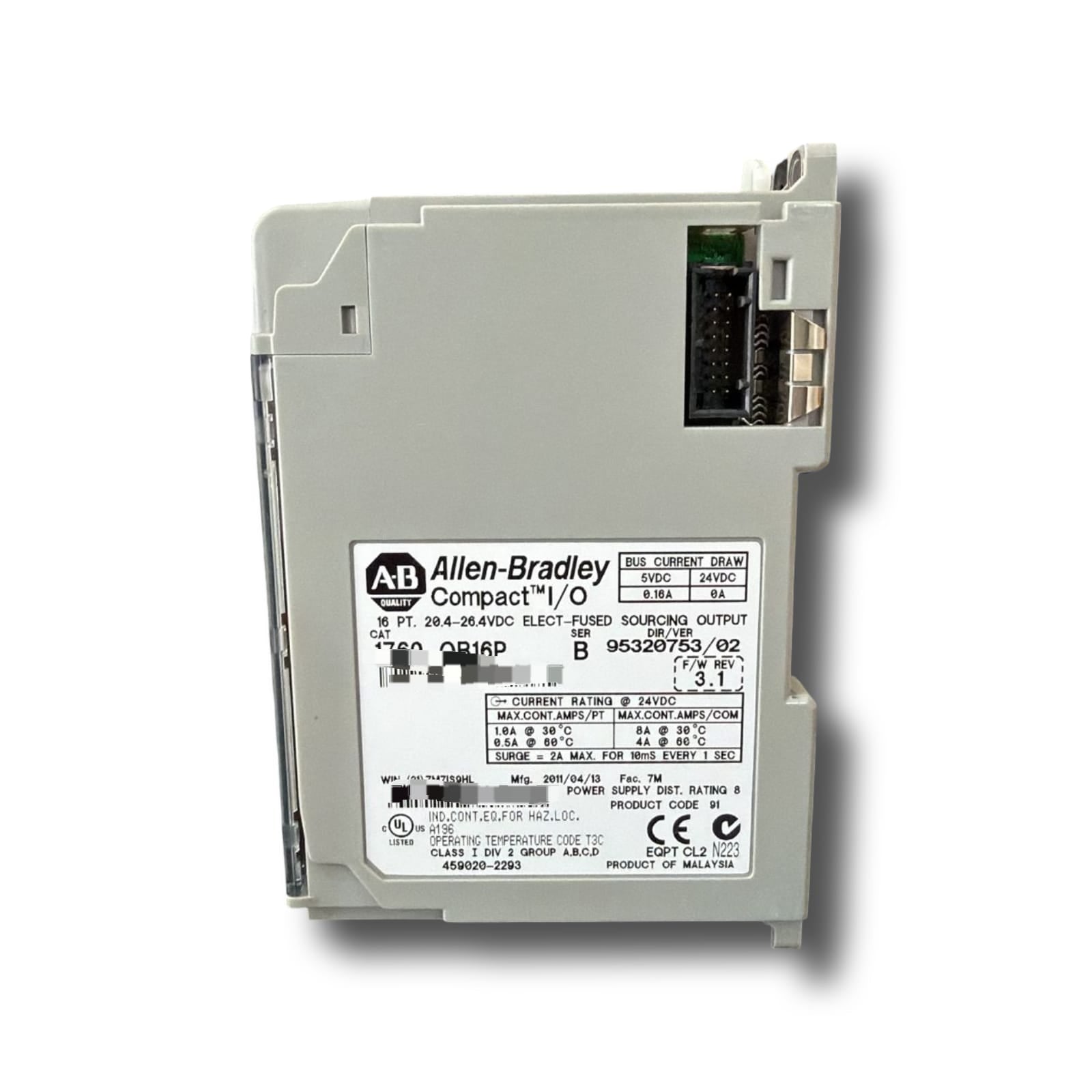

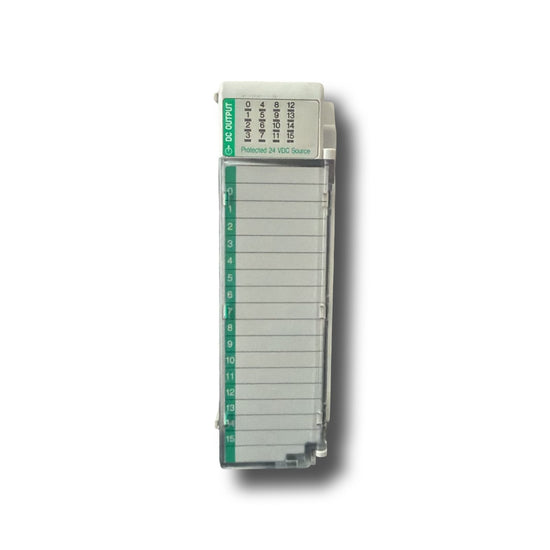

ALLEN-BRADLEY 1769-OB16P

ALLEN-BRADLEY (BULLETIN 1769 - MÓDULO DE EXPANSION COMPACTLOGIX DE SALIDAS DIGITALES PROTEGIDAS)

Módulo de expansión de salidas digitales discretas a transistor de estado sólido con protección electrónica contra cortocircuitos (16-Channel Protected Transistor 24V DC Digital Output Module), número de parte exacto 1769-OB16P (Componente electrónico de conmutación de alta velocidad y seguridad lógica desarrollado por Rockwell Automation dentro de la arquitectura Bulletin 1769 de Allen-Bradley. Diseñado específicamente para el control discreto en autómatas programables CompactLogix y estaciones de E/S remotas compactas, permitiendo la activación segura de electroválvulas, bobinas de contactores, luces piloto e interfaces lógicas en los entornos industriales de la región del Bajío). Equipo en condición Usada (Tested / Control de Calidad de Laboratorio) disponible en stock para entrega inmediata desde Querétaro y zonas cercanas.

(Nota de ingeniería crítica: La letra "P" al final del modelo 1769-OB16P designa una especificación de alta fidelidad: Protección Electrónica Avanzada (Electronically Protected). A diferencia del módulo estándar OB16, la versión OB16P incorpora un circuito inteligente integrado de detección de sobrecorriente que actúa en microsegundos de forma individual. Si ocurre un cortocircuito físico o una sobrecarga severa en un sensor o bobina en el piso de producción, el módulo apaga automáticamente ese canal específico y activa un bit de falla interna, evitando que la tarjeta electrónica se queme o se destruya el rack del PLC en el estado de Querétaro).

ESPECIFICACIONES TÉCNICAS

Tipo de componente: Módulo de expansión de salidas digitales de estado sólido protegidas.

Línea comercial / Familia de hardware: Bulletin 1769 Compact I/O (Rockwell Automation / Allen-Bradley).

Número de parte completo: 1769-OB16PCantidad de Salidas: 16 Salidas Digitales de respuesta rápida.

Tipo de Conmutación Interna: Transistor de Estado Sólido tipo Source (PNP / Lógica Positiva) (Suministra el polo positivo de +24 VCC hacia la carga cuando el bit de salida lógica es activado en el controlador).

Rango de Voltaje de Operación: 24 V CC nominal (Rango dinámico de tolerancia de 20.4 a 26.4 V CC para alimentación de campo).

Capacidad de Corriente por Canal (Rating):

Corriente máxima por salida: 0.5 Amperios de forma continua a 30°C.

Corriente máxima total por el módulo completo: 8.0 Amperios acumulados.

Mecanismo de Protección Integrado: Protección térmica y electrónica contra cortocircuitos y sobrecorrientes severas. Desactiva de forma automática la salida afectada para resguardar la electrónica interna.

Configuración de Comunes Eléctricos: 1 grupo común compartido para los 16 canales lógicos, simplificando la distribución del potencial negativo (0 VCC) en el tablero.

Grado de Distancia Máxima (Distance Rating): Cuenta con un factor de distancia de 8 módulos. No puede colocarse a más de 8 tarjetas físicas de separación de la fuente de alimentación del chasis CompactLogix.

Bloque de Conexión: Bloque de terminales de tornillo frontal extraíble (Removable Terminal Block — 1769-RTBN18) provisto con compuerta de protección finger-safe, facilitando el reemplazo en caliente de la tarjeta sin desarmar las líneas físicas de cobre.

ESPECIFICACIONES DE CONDICIÓN DEL EQUIPO

Condición: Usada (Tested Surplus — Laboratorio Verificado por Ingeniería). Este módulo protegido ha sido recuperado de gabinetes de control fuera de servicio o retirado cuidadosamente durante proyectos planificados de modernización de celdas automatizadas en la industria automotriz y alimenticia del Bajío.

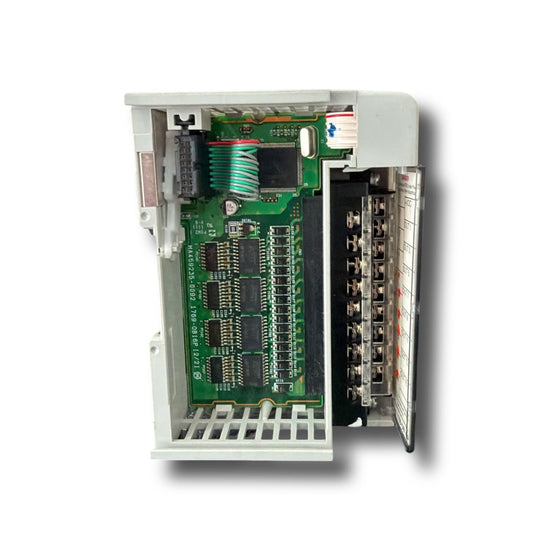

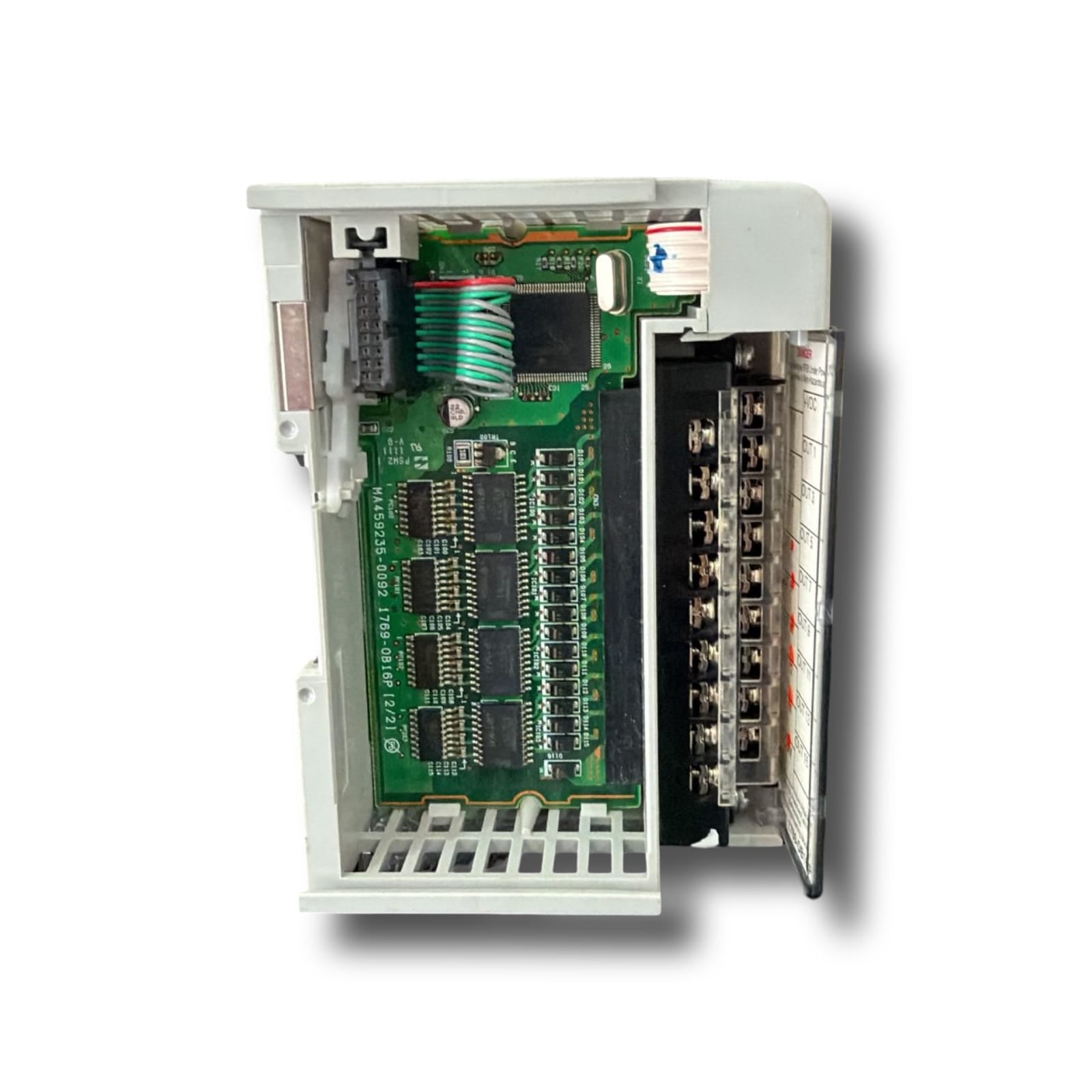

Inspección y auditoría dinámica en laboratorio: El componente pasó por un riguroso mantenimiento preventivo exterior y una auditoría física y electrónica completa en nuestro laboratorio de pruebas de Querétaro. Nuestro equipo de ingenieros verificó: la perfecta conductividad de los pines del bus plano posterior de datos, el mecanismo de retención lateral por palanca, el encendido individual de la matriz de LEDs de diagnóstico y, de forma crítica, se conectó a una CPU CompactLogix real forzando cortocircuitos controlados canal por canal para comprobar el disparo correcto de la protección de seguridad electrónica y la transmisión del bit de falla al software RSLogix 5000 / Studio 5000 al 100%.

Detalles estéticos y empaque: Al ser una pieza usada de excedente industrial que operó en entornos de manufactura reales, la carcasa plástica exterior gris puede mostrar ligeras marcas cosméticas menores, variaciones tenues de color por luz o finas raspaduras que no comprometen en absoluto la rigidez dieléctrica ni el rendimiento electrónico del hardware. No incluye caja original de fábrica ni manuales impresos; el dispositivo se suministra adecuadamente protegido en empaque industrial de alta resistencia con protección antiestática (ESD).

DISPONIBILIDAD Y LOGÍSTICA EN EL BAJÍO

Stock: Disponible en nuestro inventario regional para atención y suministro inmediato en Querétaro, Guanajuato, San Luis Potosí y áreas colindantes.

Logística local: Coordinamos despachos express inmediatos para recolecciones locales en nuestro almacén o entregas programadas el mismo día en los principales desarrollos industriales de la región del Bajío (Parque Industrial Querétaro - PIQ, El Marqués, Bernardo Quintana, Balvanera, Parque Industrial Innovación, así como los corredores de Celaya, Silao, Irapuato y la Zona Industrial de San Luis Potosí). Realizamos envíos rápidos asegurados a todo México de forma prioritaria.

GARANTÍA Y FACTURACIÓN

Garantía: 6 meses de garantía comercial. En Wolf Automation respaldamos este módulo Allen-Bradley 1769-OB16P con una póliza de garantía por escrito contra fallas en los transistores de estado sólido, pérdida de comunicación en el backplane o errores de retención mecánica, asegurando la continuidad y resiliencia de tus lazos de control discreto.

Facturación: Emisión inmediata de facturas deducibles de impuestos (CFDI v4.0) de total conformidad con las normativas fiscales vigentes de México ante el SAT. Contamos con opciones de crédito comercial para integradores de sistemas de automatización, fabricantes de maquinaria original (OEM) y departamentos de ingeniería con cuenta activa.

¿El módulo de salidas a transistor de tu PLC CompactLogix sufrió un daño permanente debido a un corto exterior en Querétaro de un solenoide defectuoso, o requieres una refacción original de la serie protegida de entrega inmediata testeada bajo condiciones de falla en laboratorio? Nosotros tenemos la solución.
