ALLEN-BRADLEY 1769-OB16

ALLEN-BRADLEY (BULLETIN 1769 - MÓDULO DE EXPANSION COMPACTLOGIX DE SALIDAS DIGITALES)

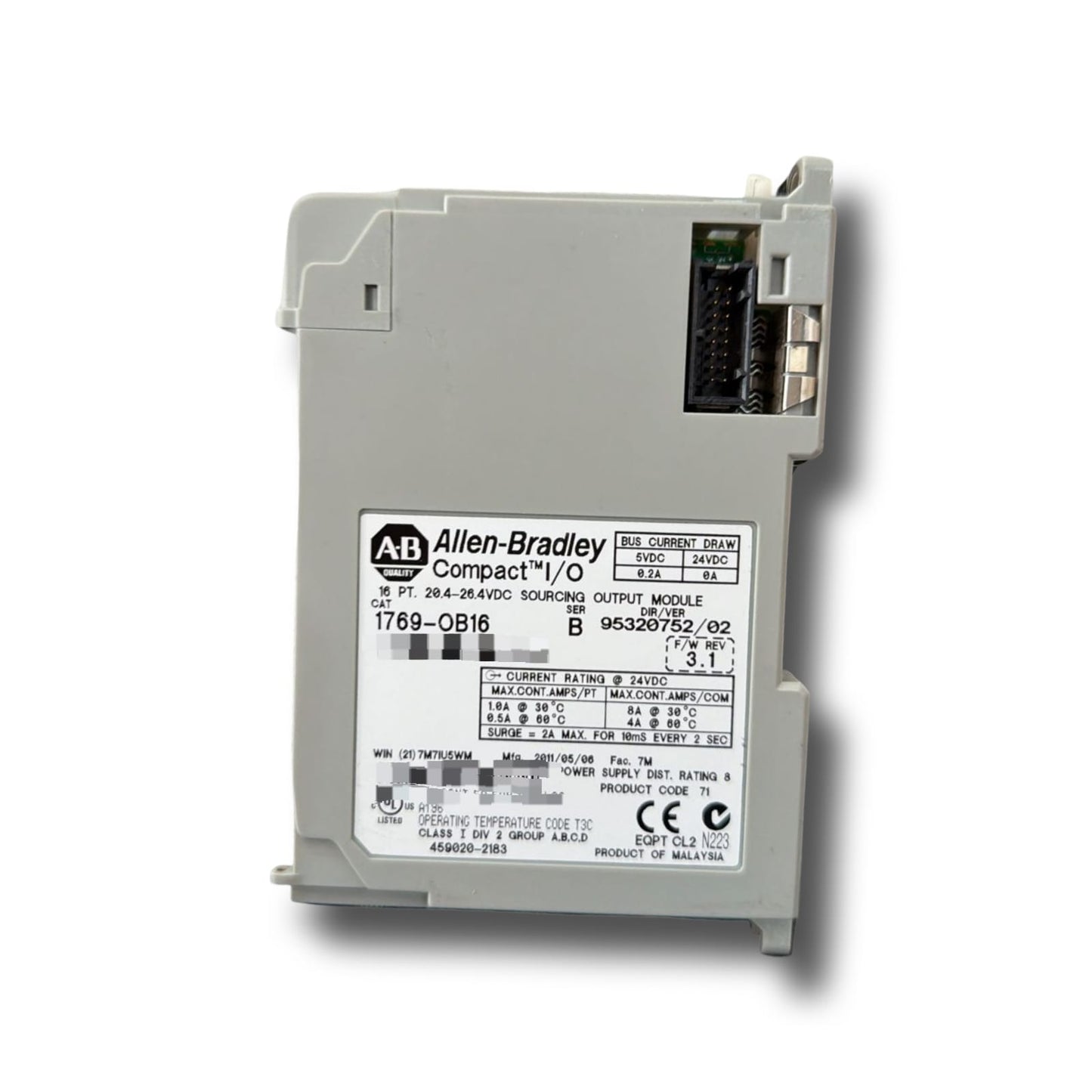

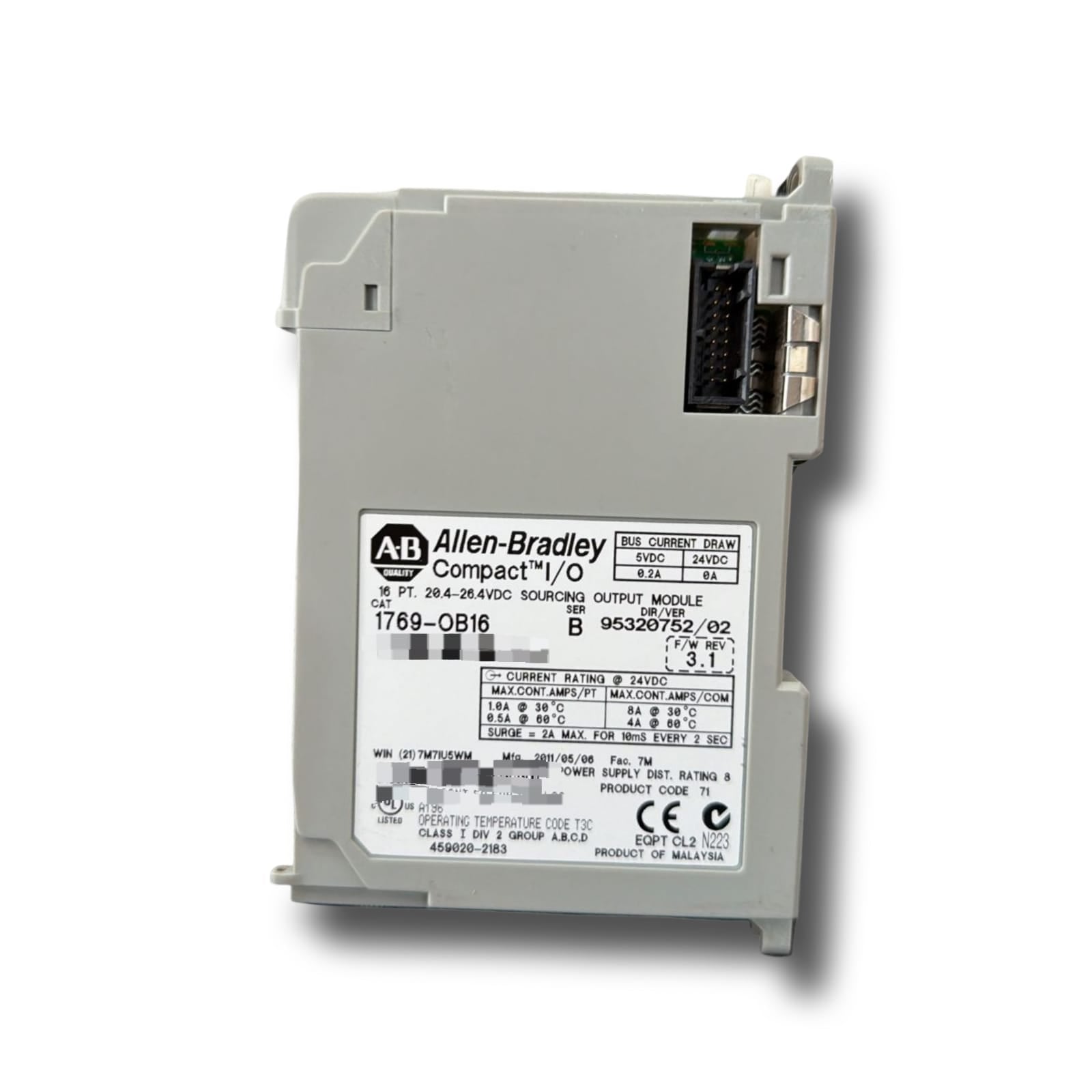

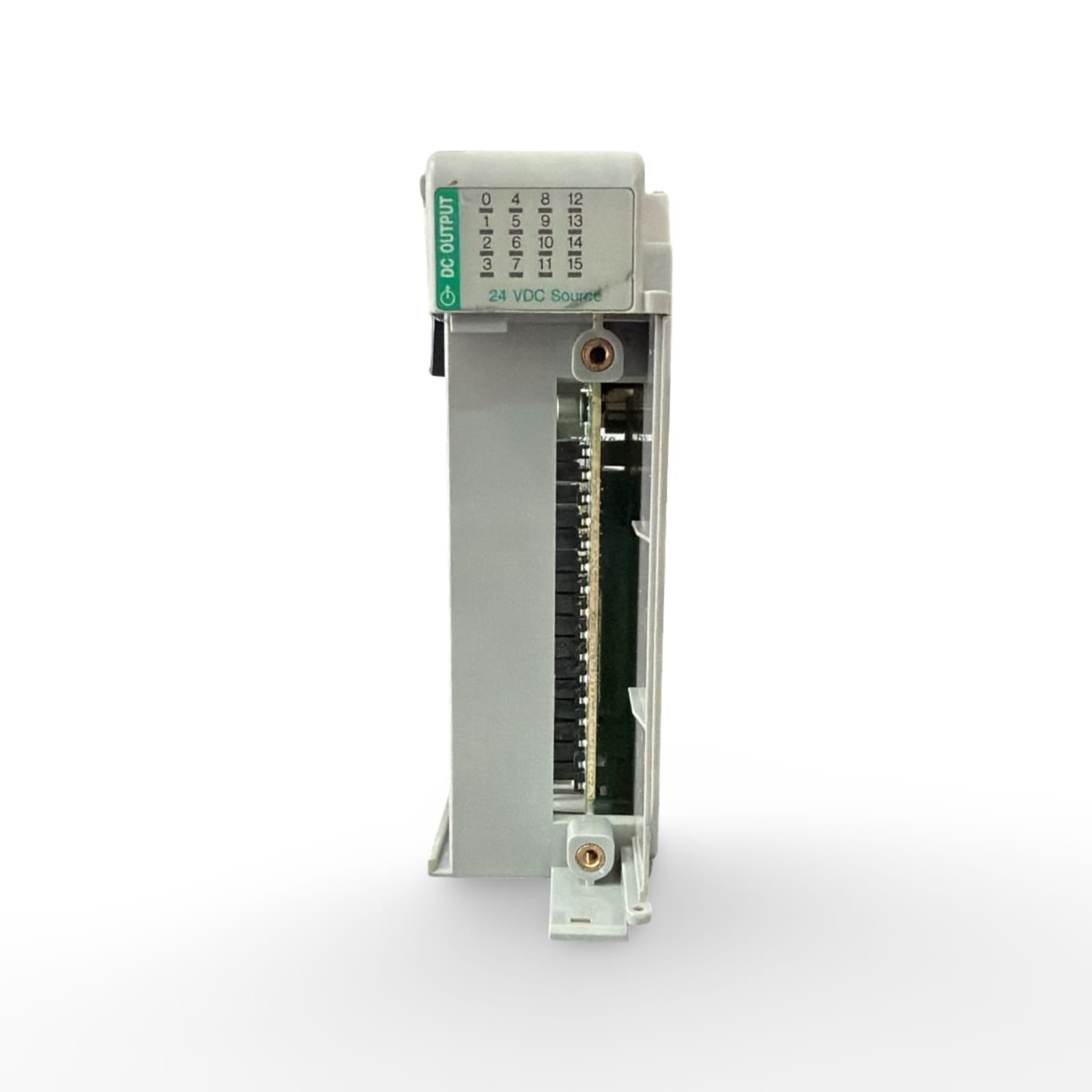

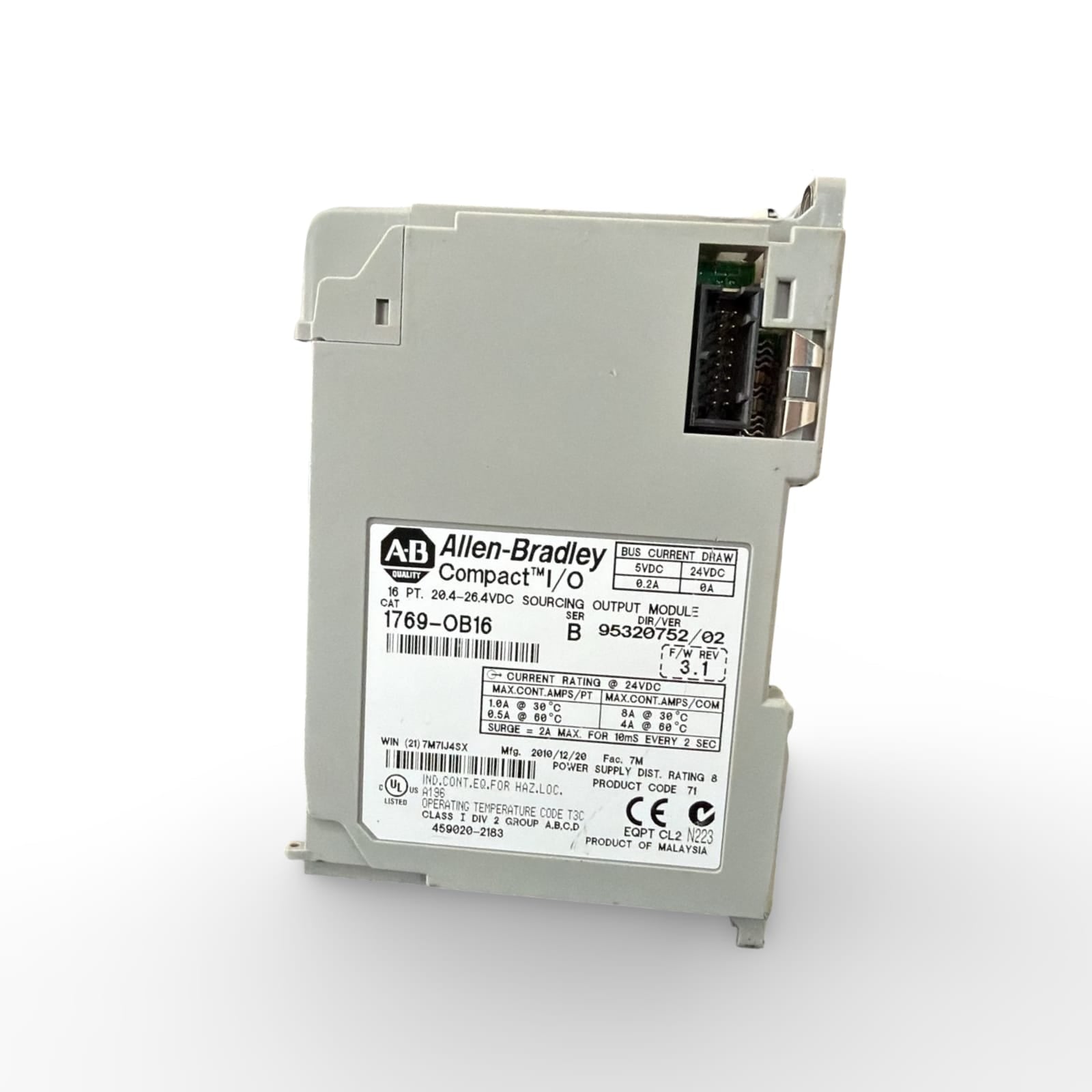

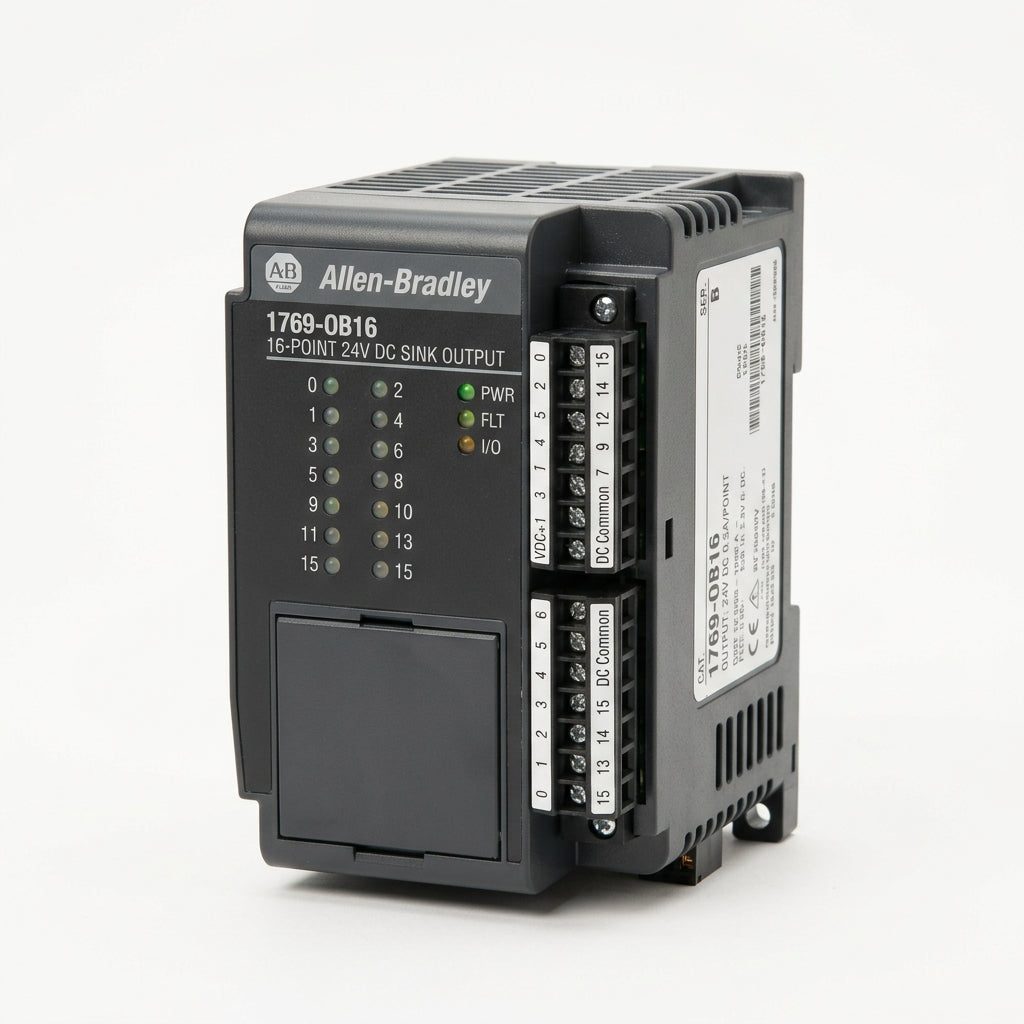

Módulo de expansión de salidas digitales discretas a transistor de estado sólido (16-Channel Transistor 24V DC Digital Output Module), número de parte exacto 1769-OB16 (Componente electrónico de conmutación de alta velocidad y control lógico desarrollado por Rockwell Automation dentro de la arquitectura Bulletin 1769 de Allen-Bradley. Diseñado específicamente para la activación de cargas discretas en controladores CompactLogix, MicroLogix 1500 o estaciones de E/S remotas compactas, permitiendo el mando seguro de electroválvulas neumáticas, bobinas de relevadores, luces piloto e interfaces lógicas en los entornos industriales de la región del Bajío). Equipo en condición Usada (Tested / Control de Calidad de Laboratorio) disponible en stock para entrega inmediata desde Querétaro y zonas cercanas.

El módulo 1769-OB16 es una de las soluciones estándar más eficientes para el control de actuadores en sistemas automatizados. Al operar mediante transistores de estado sólido de tipo Source (Fuente / PNP), este componente ofrece una velocidad de conmutación casi instantánea y una vida útil mecánicamente infinita al no sufrir el desgaste por arco eléctrico común en los relevadores mecánicos. Es el componente ideal para optimizar ciclos rápidos de empaque, líneas de ensamble y sistemas de dosificación en las plantas del estado de Querétaro.

ESPECIFICACIONES TÉCNICAS

Tipo de componente: Módulo de expansión de salidas digitales de estado sólido.

Línea comercial / Familia de hardware: Bulletin 1769 Compact I/O (Rockwell Automation / Allen-Bradley).

Número de parte completo: 1769-OB16

Cantidad de Salidas: 16 Salidas Digitales de respuesta rápida.

Tipo de Conmutación Interna: Transistor de Estado Sólido tipo Source (PNP / Lógica Positiva) (El módulo suministra el polo positivo de +24 VCC hacia la carga externa cuando el bit lógico es activado en el programa del PLC).

Rango de Voltaje de Operación: 24 V CC nominal (Rango operativo dinámico tolerado de 20.4 a 26.4 V CC para la alimentación de campo).

Capacidad de Corriente por Canal (Rating):

Corriente máxima por salida: 0.5 Amperios de forma continua a 30°C (atenuada proporcionalmente a 0.25A si la temperatura del gabinete alcanza los 60°C).

Corriente máxima total por el módulo completo: 8.0 Amperios acumulados a 30°C.

Corriente de Fuga en Estado Inactivo (Off-State Leakage): Menor a 1.0 mA (Garantiza que no existan activaciones falsas en relevadores de alta sensibilidad).

Tiempo de Respuesta Electrónica (Delay Time):

De Off a On: Máximo 0.1 ms.

De On a Off: Máximo 1.0 ms.

Grado de Distancia Máxima (Distance Rating): Cuenta con un factor de distancia de 8 módulos. No puede colocarse a más de 8 tarjetas físicas de separación de la fuente de alimentación del chasis CompactLogix.

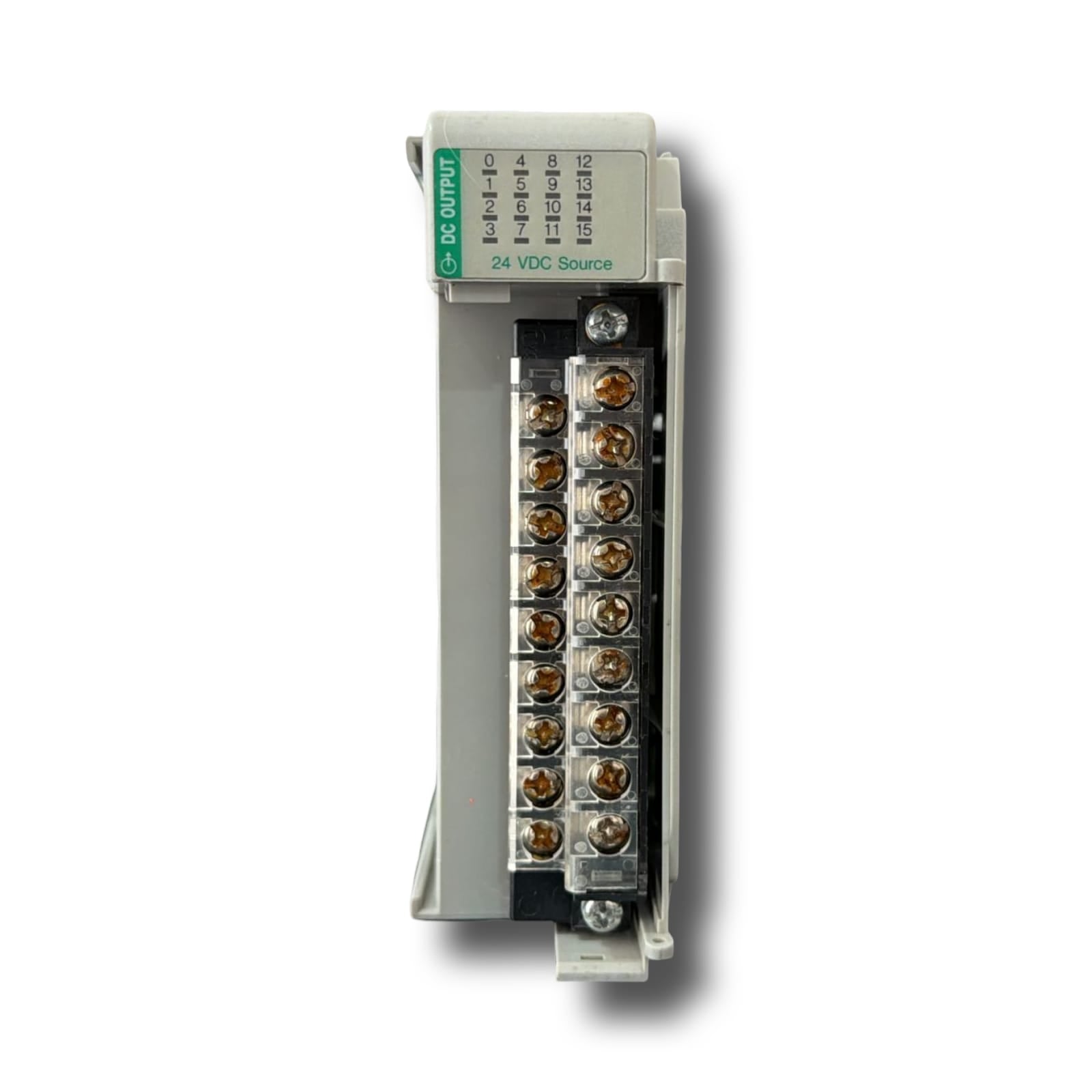

Bloque de Conexión: Bloque de terminales de tornillo frontal extraíble (Removable Terminal Block — 1769-RTBN18) provisto con compuerta de protección finger-safe, facilitando el reemplazo express de la tarjeta sin necesidad de desarmar el cableado físico del tablero.

ESPECIFICACIONES DE CONDICIÓN DEL EQUIPO

Condición: Usada (Tested Surplus — Laboratorio Verificado por Ingeniería). Este módulo de salidas a transistor ha sido recuperado de gabinetes de control fuera de servicio o retirado con estricto cuidado durante proyectos planificados de modernización y estandarización de maquinaria en el sector manufacturero del Bajío.

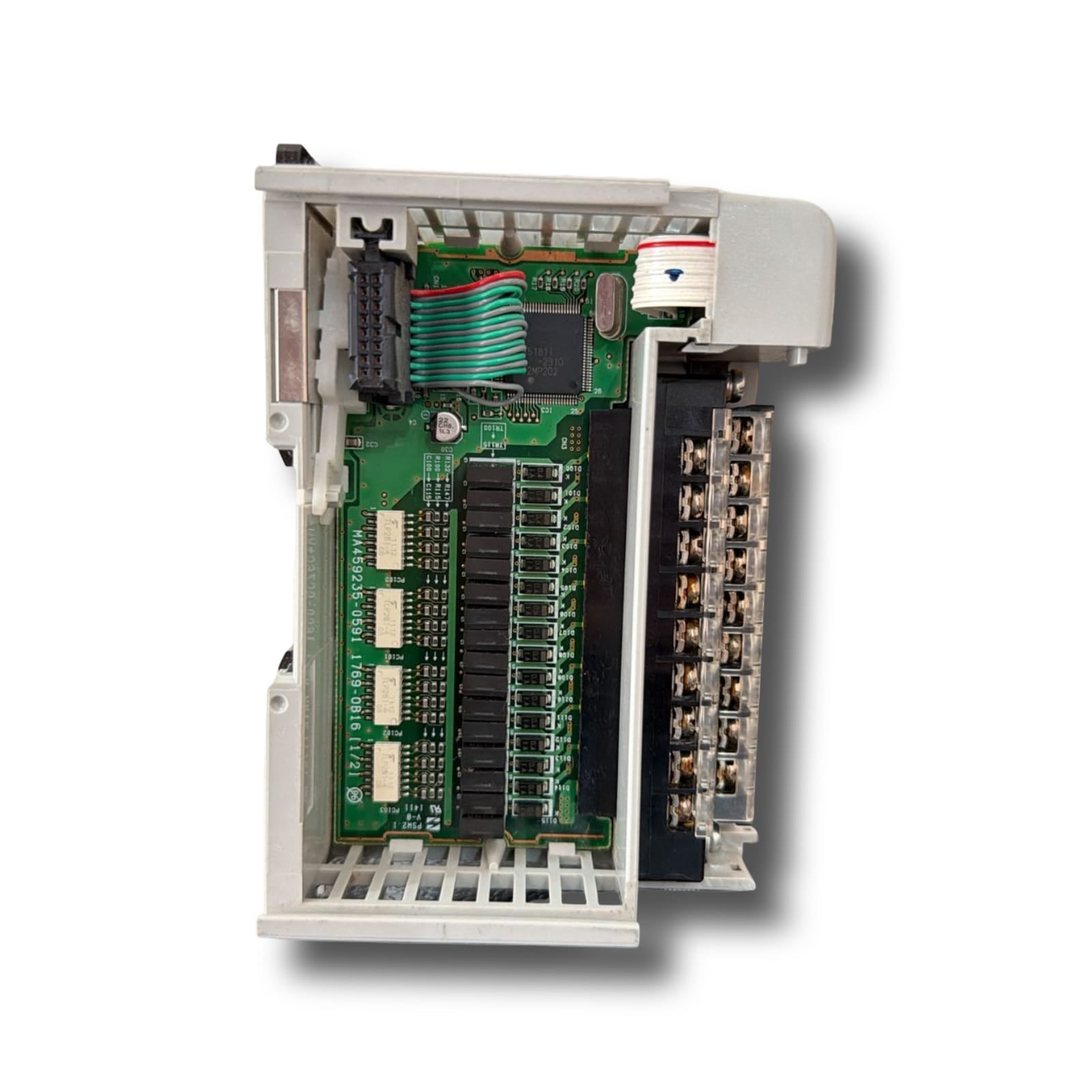

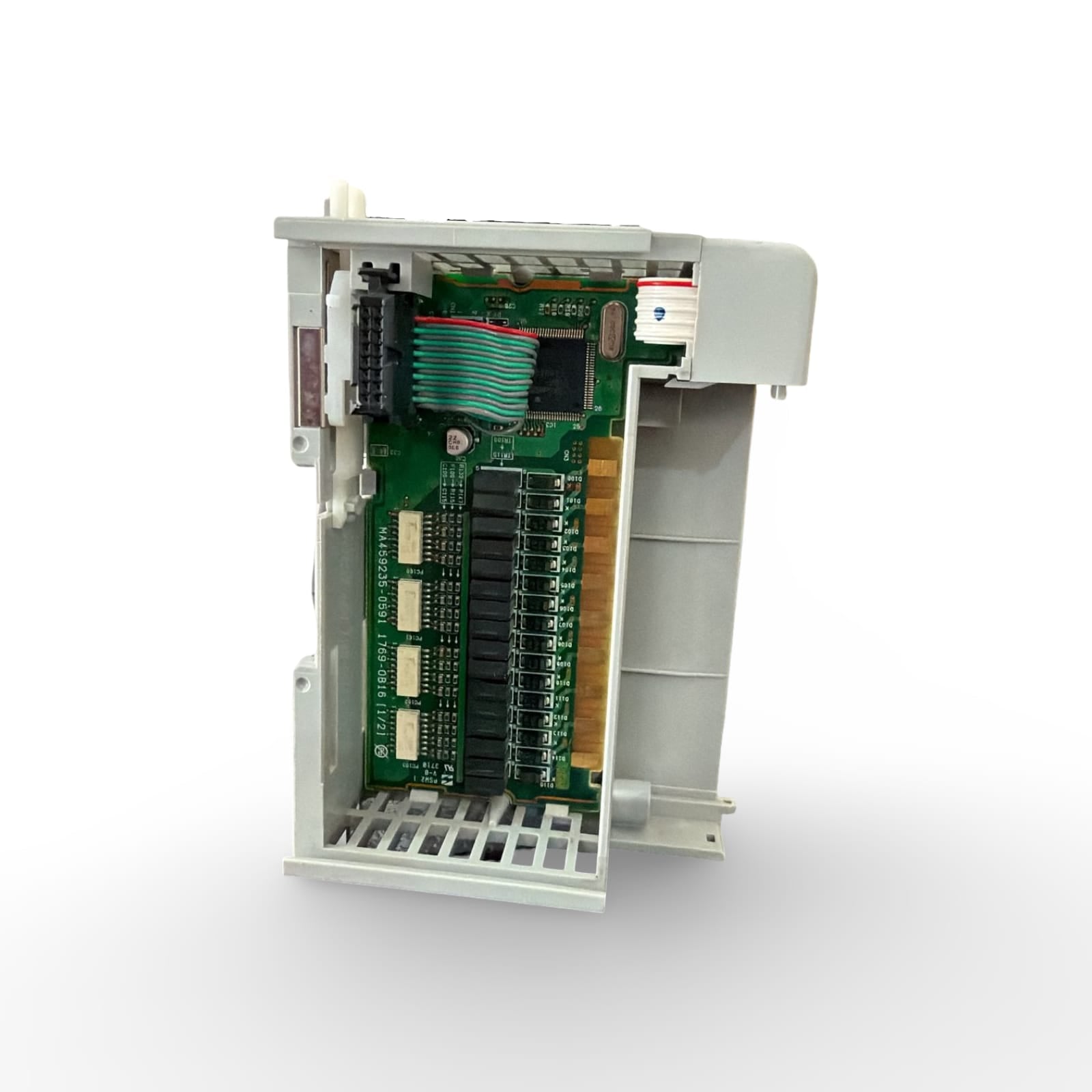

Inspección y auditoría dinámica en laboratorio: El componente pasó por un riguroso mantenimiento preventivo exterior y una auditoría física y electrónica completa en nuestro laboratorio de pruebas de Querétaro. Nuestro equipo de ingenieros verificó: la perfecta conductividad de los pines del bus plano posterior de datos, el mecanismo de retención lateral por palanca, el encendido individual de la matriz de LEDs de diagnóstico y, de forma crítica, se conectó a una CPU CompactLogix real activando de manera cíclica y bajo carga resistiva los 16 canales a través del software RSLogix 5000 / Studio 5000, comprobando la nula presencia de fugas de corriente o transistores cruzados al 100%.

Detalles estéticos y empaque: Al ser una pieza usada de excedente industrial que operó en entornos de producción reales, la carcasa plástica exterior gris puede mostrar ligeras marcas cosméticas menores, variaciones tenues de color por luz o finas raspaduras que no comprometen en absoluto la rigidez dieléctrica ni el rendimiento electrónico del hardware. No incluye caja original de fábrica ni manuales impresos; el dispositivo se suministra adecuadamente protegido en empaque industrial de alta resistencia con protección antiestática (ESD).

DISPONIBILIDAD Y LOGÍSTICA EN EL BAJÍO

Stock: Disponible en nuestro inventario regional para atención y suministro inmediato en Querétaro, Guanajuato, San Luis Potosí y áreas colindantes.

Logística local: Coordinamos despachos express inmediatos para recolecciones locales en nuestro almacén o entregas programadas el mismo día en los principales desarrollos industriales de la región del Bajío (Parque Industrial Querétaro - PIQ, El Marqués, Bernardo Quintana, Balvanera, Parque Industrial Innovación, así como los corredores de Celaya, Silao, Irapuato y la Zona Industrial de San Luis Potosí). Realizamos envíos rápidos asegurados a todo México de forma prioritaria a través de las paqueterías de mayor confianza del mercado.

GARANTÍA Y FACTURACIÓN

Garantía: 6 meses de garantía comercial. En Wolf Automation respaldamos este módulo Allen-Bradley 1769-OB16 con una póliza de garantía por escrito contra fallas en los transistores de estado sólido, pérdida de comunicación en el backplane o errores de retención mecánica, asegurando la confiabilidad de tus lazos de control discreto.

Facturación: Emisión inmediata de facturas deducibles de impuestos (CFDI v4.0) de total conformidad con las normativas fiscales vigentes de México ante el SAT. Contamos con opciones de crédito comercial para integradores de sistemas de automatización, fabricantes de maquinaria original (OEM) y departamentos de ingeniería con cuenta activa.

¿El módulo de salidas a transistor de tu PLC CompactLogix sufrió un daño en sus canales lógicos en Querétaro deteniendo tus electroválvulas de proceso, o requieres una refacción original de entrega inmediata testeada bajo carga real en laboratorio? Nosotros tenemos la solución.
