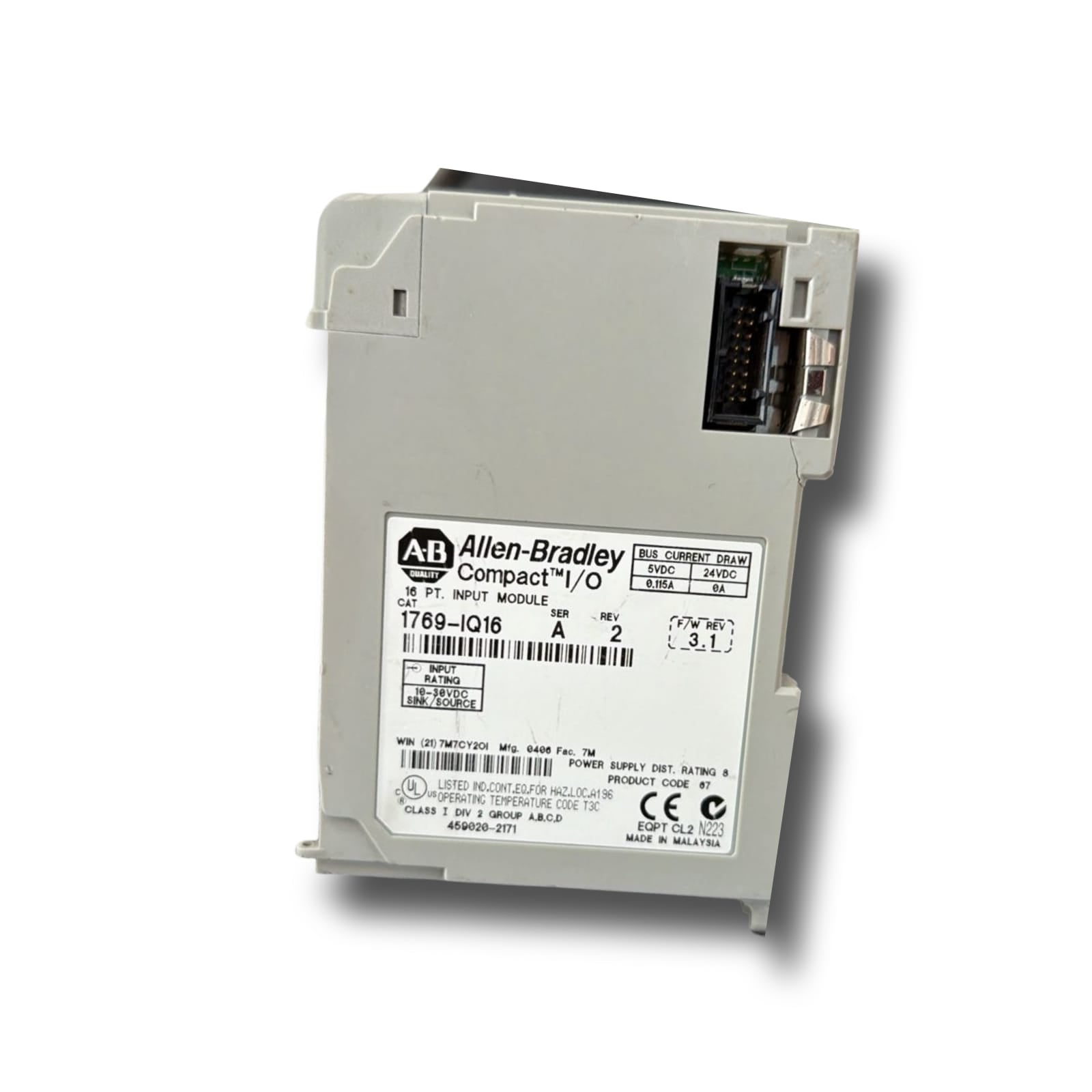

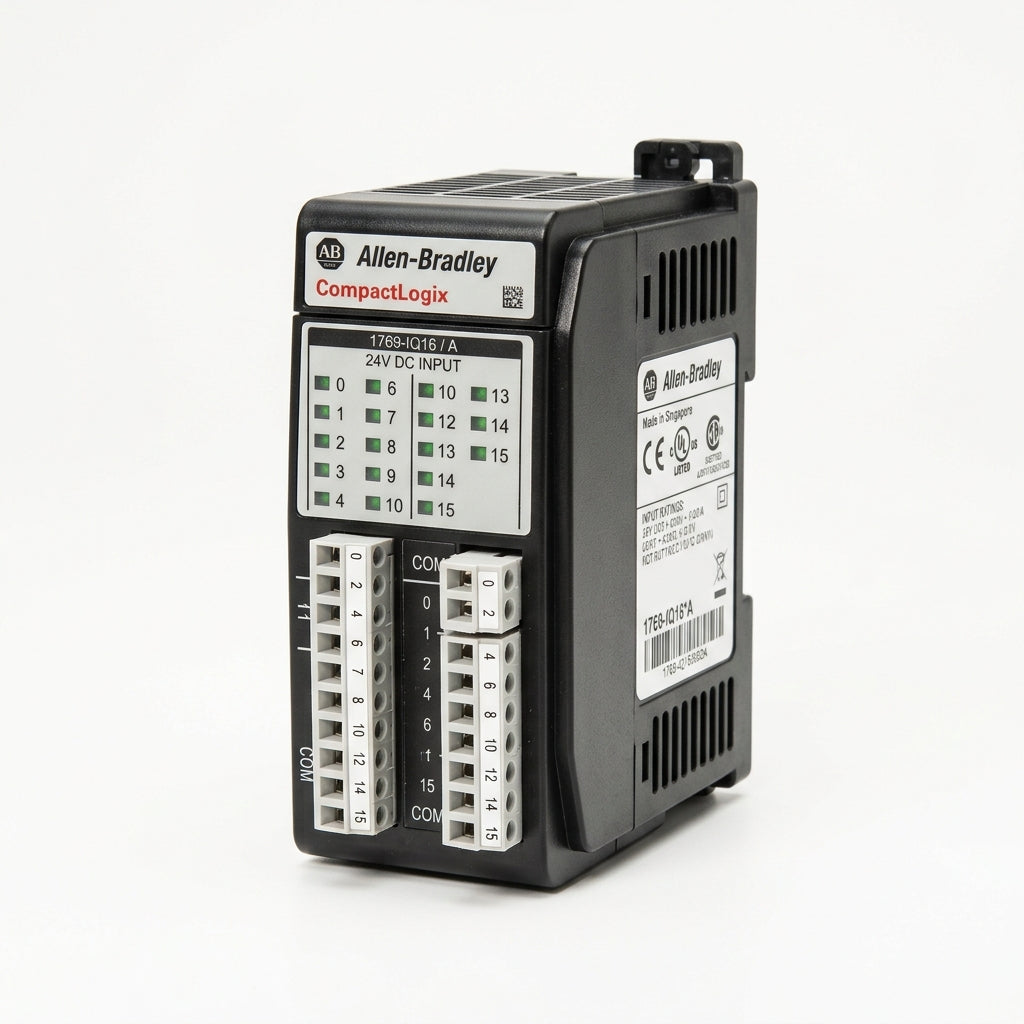

ALLEN-BRADLEY 1769-IQ16

ALLEN-BRADLEY (BULLETIN 1769 - MÓDULO DE EXPANSION COMPACTLOGIX DE ENTRADAS DIGITALES)

Módulo de expansión de entradas digitales discretas a 24 V CC de alta densidad (16-Channel Sink/Source 24V DC Digital Input Module), número de parte exacto 1769-IQ16 (Componente electrónico de adquisición de datos y lógica discreta desarrollado por Rockwell Automation dentro de la arquitectura Bulletin 1769 de Allen-Bradley. Diseñado específicamente para expandir la capacidad de lectura de señales en sistemas CompactLogix, MicroLogix 1500 o estaciones de E/S remotas compactas, permitiendo la interfaz directa con sensores fotoeléctricos, inductivos, botoneras de mando, interruptores de límite y contactos auxiliares en los entornos industriales de la región del Bajío). Equipo en condición Usada (Tested / Control de Calidad de Laboratorio) disponible en stock para entrega inmediata desde Querétaro y zonas cercanas.

El módulo 1769-IQ16 es uno de los componentes de automatización más populares y confiables de Allen-Bradley para el nivel de control discreto. Su arquitectura electrónica flexible de tipo Sink/Source (Hundimiento o Fuente) permite configurar los canales para recibir señales tanto de sensores de tecnología NPN como PNP. Al procesar las señales de campo bajo un voltaje seguro de 24 V CC, el módulo garantiza una alta inmunidad al ruido electromagnético, un bajo consumo de potencia y una respuesta lógica inmediata en las líneas de ensamble y empaque del estado de Querétaro.

ESPECIFICACIONES TÉCNICAS

Tipo de componente: Módulo de expansión de entradas digitales discretas.

Línea comercial / Familia de hardware: Bulletin 1769 Compact I/O (Rockwell Automation / Allen-Bradley).

Número de parte completo: 1769-IQ16

Cantidad de Entradas: 16 Entradas Digitales independientes.

Tipo de Configuración Eléctrica: Sink / Source (Lógica Positiva o Negativa) conmutable por grupo.

Voltaje de Operación Nominal: 24 V CC (24V DC).

Rango de voltaje en estado activo (On-State): 10 a 30 V CC a 30°C (atenuado a un máximo de 26.4 V CC si el clima industrial de la planta alcanza los 60°C).

Rango de voltaje en estado inactivo (Off-State): 0 a 5.0 V CC.

Corriente de Entrada Típica: 8.0 mA a 24 V CC.

Configuración de Comunes Internos: Dividido internamente en 2 grupos aislados de 8 canales cada uno, provistos con sus propios bornes de retorno independientes (VDC/COM0 para los canales 0 al 7 y VDC/COM1 para los canales 8 al 15), lo que permite mezclar diferentes fuentes de alimentación de 24V si es requerido por el diseño del plano.

Filtro de Entrada / Retardo de Señal (Delay Time):

Tiempo de respuesta de Off a On: Típico 8.0 ms (Configurable por software).

Tiempo de respuesta de On a Off: Típico 8.0 ms (Configurable por software).

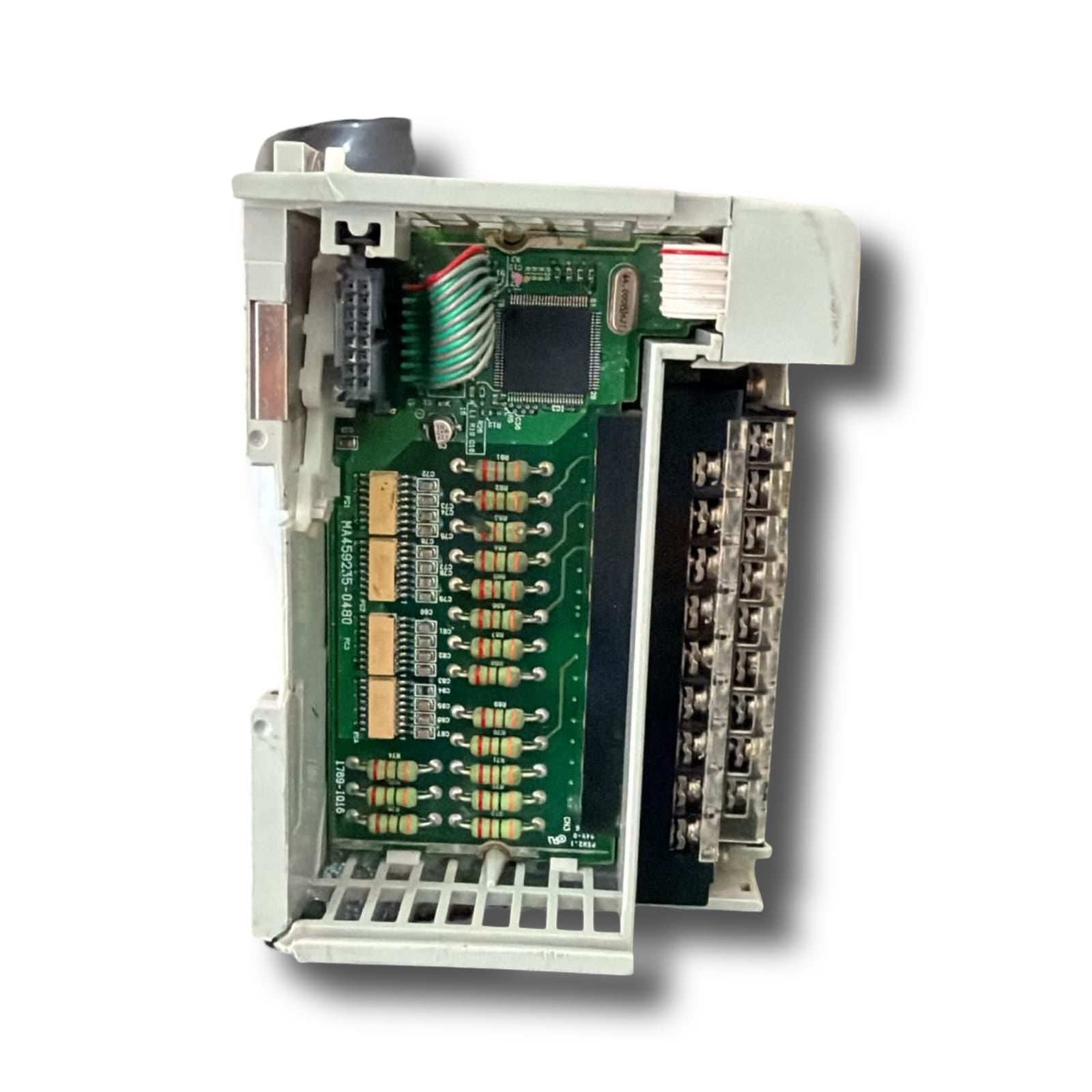

Aislamiento Galvánico: Optoacoplamiento de seguridad integrado entre los bornes frontales de campo y el bus lógico interno del PLC (probado a 1500 V CA / 2120 V CC), inmunizando la CPU contra ruidos de tierra o picos de tensión.

Grado de Distancia Máxima (Distance Rating): Cuenta con un factor de distancia de 8 módulos. No puede colocarse a más de 8 tarjetas físicas de separación de la fuente de alimentación del chasis CompactLogix.

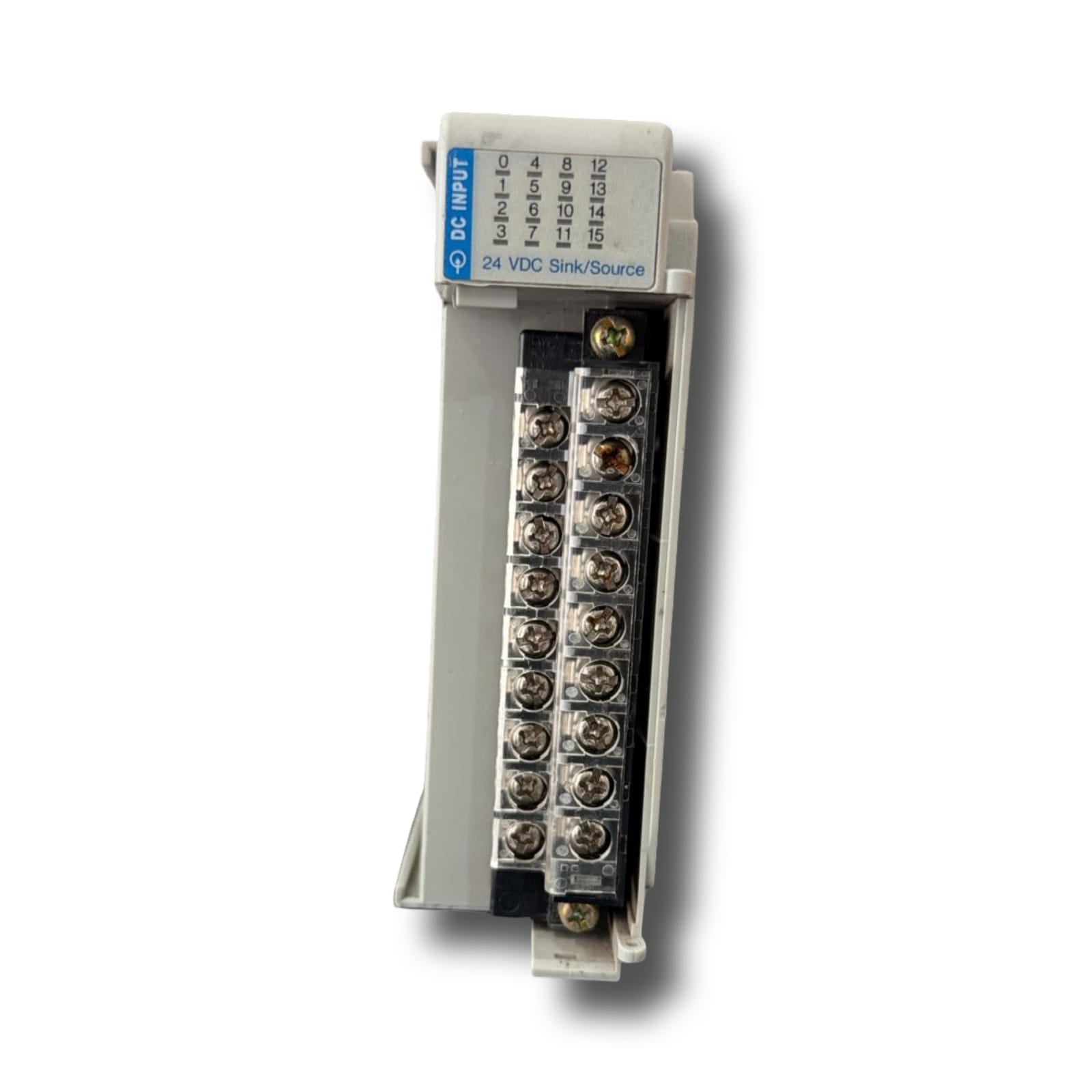

Bloque de Conexión: Bloque de terminales de tornillo frontal extraíble (Removable Terminal Block — 1769-RTBN18) provisto con compuerta de protección finger-safe, facilitando el reemplazo express de la tarjeta sin desarmar el cableado físico del tablero.

ESPECIFICACIONES DE CONDICIÓN DEL EQUIPO

Condición: Usada (Tested Surplus — Laboratorio Verificado por Ingeniería). Este módulo de entradas digitales ha sido recuperado de gabinetes de control fuera de servicio o retirado cuidadosamente durante proyectos planificados de modernización y estandarización de maquinaria en el sector manufacturero del Bajío.

Inspección y auditoría dinámica en laboratorio: El componente pasó por un riguroso mantenimiento preventivo exterior y una auditoría física y electrónica completa en nuestro laboratorio de pruebas de Querétaro. Nuestro equipo de ingenieros verificó: la perfecta conductividad de los pines del bus plano posterior de datos, el mecanismo de retención lateral por palanca, el encendido individual de la matriz de LEDs de diagnóstico y, de forma crítica, se conectó a una CPU CompactLogix real activando canal por canal las 16 entradas mediante sensores NPN y PNP a través del software RSLogix 5000 / Studio 5000, comprobando la correcta actualización de las tablas de datos y la nula presencia de canales abiertos al 100%.

Detalles estéticos y empaque: Al ser una pieza usada de excedente industrial que operó en entornos de producción reales, la carcasa plástica exterior gris puede mostrar ligeras marcas cosméticas menores, variaciones tenues de color por luz o finas raspaduras que no comprometen en absoluto la rigidez dieléctrica ni el rendimiento electrónico del hardware. No incluye caja original de fábrica ni manuales impresos; el dispositivo se suministra adecuadamente protegido en empaque industrial de alta resistencia con protección antiestática (ESD).

DISPONIBILIDAD Y LOGÍSTICA EN EL BAJÍO

Stock: Disponible en nuestro inventario regional para atención y suministro inmediato en Querétaro, Guanajuato, San Luis Potosí y áreas colindantes.

Logística local: Coordinamos despachos express inmediatos para recolecciones locales en nuestro almacén o entregas programadas el mismo día en los principales desarrollos industriales de la región del Bajío (Parque Industrial Querétaro - PIQ, El Marqués, Bernardo Quintana, Balvanera, Parque Industrial Innovación, así como los corredores de Celaya, Silao, Irapuato y la Zona Industrial de San Luis Potosí). Realizamos envíos rápidos asegurados a todo México de forma prioritaria.

GARANTÍA Y FACTURACIÓN

Garantía: 6 meses de garantía comercial. En Wolf Automation respaldamos este módulo Allen-Bradley 1769-IQ16 con una póliza de garantía por escrito contra fallas de optoacoplamiento, canales abiertos o errores de transferencia de datos en el backplane, asegurando la confiabilidad lógica de tus sistemas de control.

Facturación: Emisión inmediata de facturas deducibles de impuestos (CFDI v4.0) de total conformidad con las normativas fiscales vigentes de México ante el SAT. Contamos con opciones de crédito comercial para integradores de sistemas de automatización, fabricantes de maquinaria original (OEM) y departamentos de ingeniería con cuenta activa.
