ALLEN BRADLEY 1769-IF4 MÓDULO DE ENTRADA ANALÓGICA

ALLEN BRADLEY 1769-IF4 MÓDULO DE ENTRADA ANALÓGICA

Tipo de módulo: Entrada analógica

Uso: Adquisición de señales analógicas desde sensores (voltaje o corriente) al PLC.

Compatibilidad: Sistemas CompactLogix y también MicroLogix 1500 cuando se usa en ensamblajes compatibles.

Canales de entrada: 4 canales analógicos.

Tipos de señal admitidos:

Voltaje: ±10 V, 0–10 V, 0–5 V, 1–5 V DC

Corriente: 0–20 mA, 4–20 mA
(puede configurarse para diferentes tipos según sensor).

Alimentación: Se alimenta desde el bus del sistema +24 V DC proporcionado por una fuente de alimentación del rack 1769-PA4 / PB4 o similar.

Consumo: Extrae corriente directamente del backplane y típicamente requiere corriente baja para su funcionamiento interno.

Resolución: Alta precisión del convertidor analógico-digital para medición precisa (típicamente 14-16 bits dependiendo de la publicación).

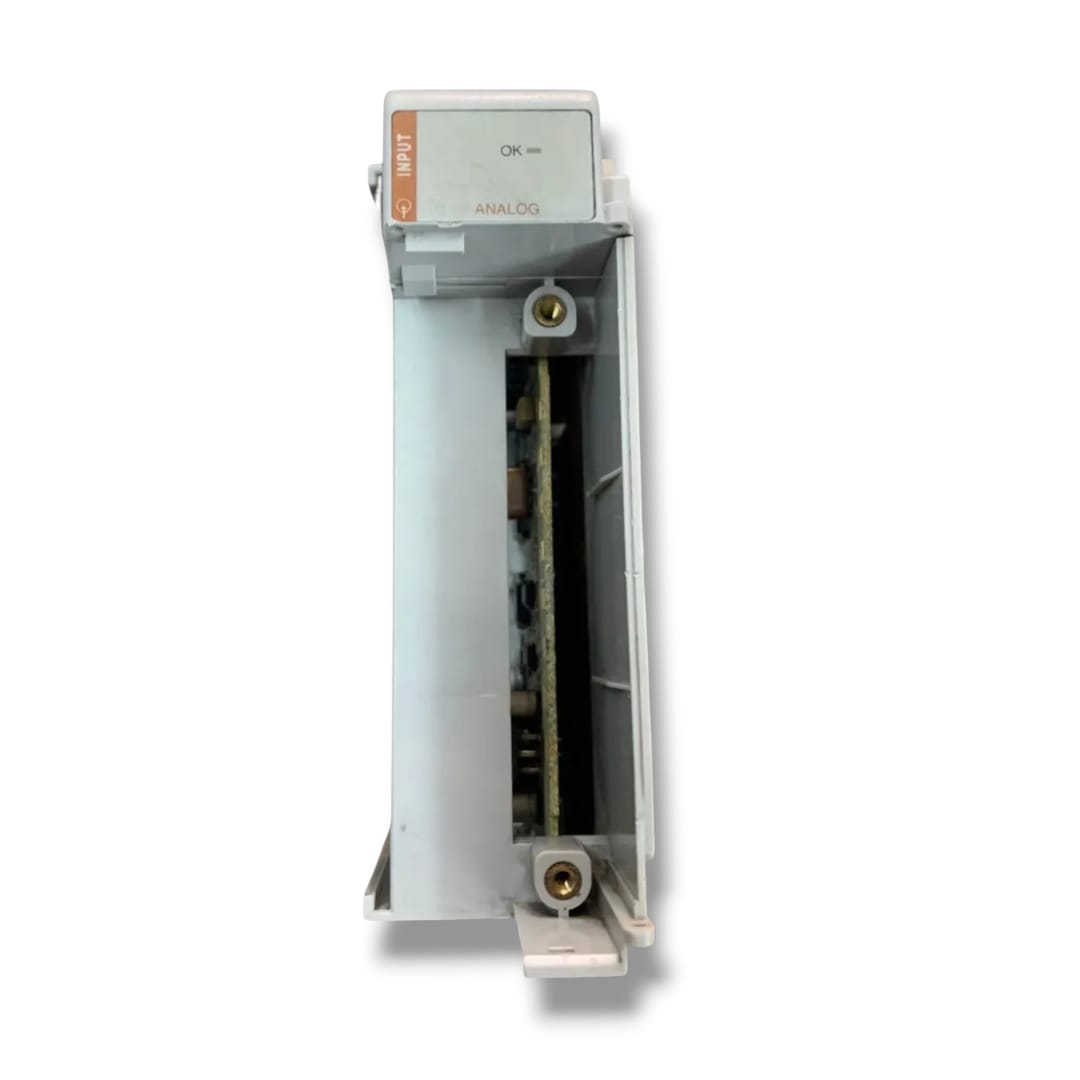

Indicadores: LED de estado “Module OK” que indica alimentación y comunicación correcta con el PLC.

EQUIPO USADO  FUNCIONANDO
