ALLEN-BRADLEY 1768-M04SE A

ALLEN-BRADLEY (BULLETIN 1768 - MÓDULO DE CONTROL DE MOVIMIENTO SERCOS)

Módulo de interfaz de control de movimiento multieje SERCOS CompactLogix (4-Axis SERCOS Motion Control Module), número de parte exacto 1768-M04SE serie o revisión A (Componente electrónico inteligente de alta ingeniería y procesamiento crítico desarrollado por Rockwell Automation dentro de la familia Bulletin 1768 de Allen-Bradley. Diseñado específicamente para dotar a las CPUs CompactLogix 1768 de capacidades de movimiento síncrono multieje de alta velocidad a través de una red de fibra óptica, actuando como el cerebro de control de posición y velocidad para servodrives Kinetix en celdas de paletizado, sistemas de empaque y líneas robotizadas en la región del Bajío). Equipo en condición Usada (Tested / Control de Calidad de Laboratorio) disponible en stock para entrega inmediata desde Querétaro y zonas cercanas.

El módulo 1768-M04SE destaca por su capacidad para gestionar de forma simultánea e independiente hasta 4 ejes de movimiento coordinado real utilizando el protocolo de la interfaz digital abierta SERCOS (Serial Real-time Communication System). Al emplear un bus óptico basado en cables de fibra óptica plástica o de vidrio, este módulo elimina al 100% el ruido electromagnético y las interferencias de radiofrecuencia provocadas por soldadoras, inversores de frecuencia o motores pesados en piso de producción, garantizando una sincronización milimétrica, ciclos de lazo cerrado ultra-rápidos y un posicionamiento perfecto en los procesos de manufactura automatizada en el estado de Querétaro.

ESPECIFICACIONES TÉCNICAS

Tipo de componente: Módulo de control de movimiento en lazo cerrado (Motion Control Module).

Línea comercial / Familia de hardware: Bulletin 1768 CompactLogix / Compact GuardLogix (Rockwell Automation / Allen-Bradley).

Número de parte completo: 1768-M04SE Serie A.

Capacidad de Control de Movimiento: Hasta 4 ejes físicos de forma simultánea (Soporta lazos de posición, velocidad y torque coordinados para aplicaciones complejas de interpolación lineal o circular).

Protocolo de Comunicación de Campo: SERCOS de fibra óptica (Interfaz digital síncrona en tiempo real).

Velocidades de Transmisión de Datos: Conmutable entre 2 Mbps, 4 Mbps y 8 Mbps para una respuesta de control inmediata.

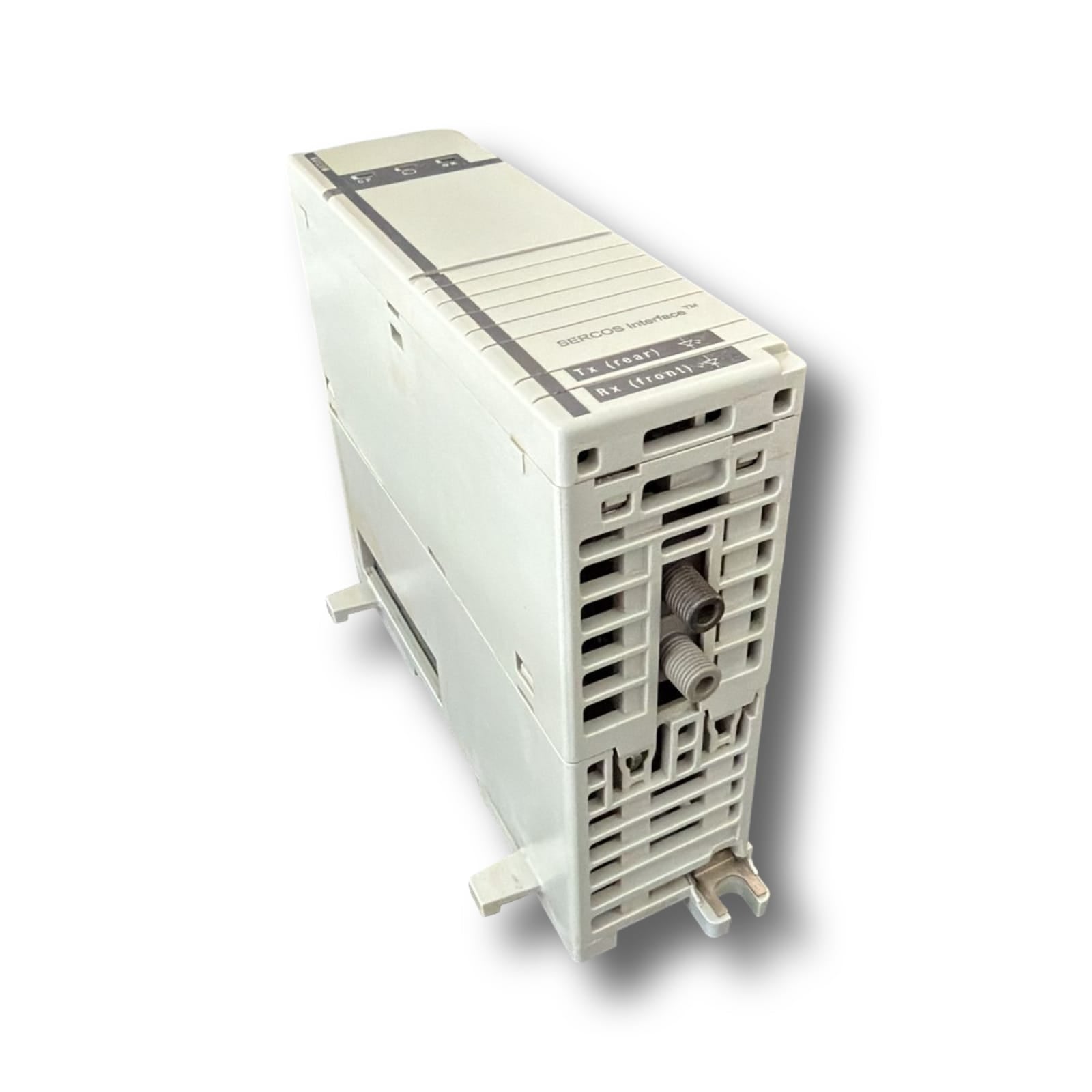

Medio de Conexión Física: Dos puertos ópticos de tipo SERCOS (Transmitter / Receiver) para la interconexión en anillo cerrado de fibra óptica hacia los servodrives (como la familia Kinetix 6000 o Kinetix 2000).

Compatibilidad de Chasis/Bus: Diseñado estrictamente para insertarse en el bus de expansión lateral izquierdo de alta velocidad de las fuentes y CPUs de la serie 1768 (como el controlador 1768-L43 o 1768-L45). No es compatible con el bus estándar 1769.

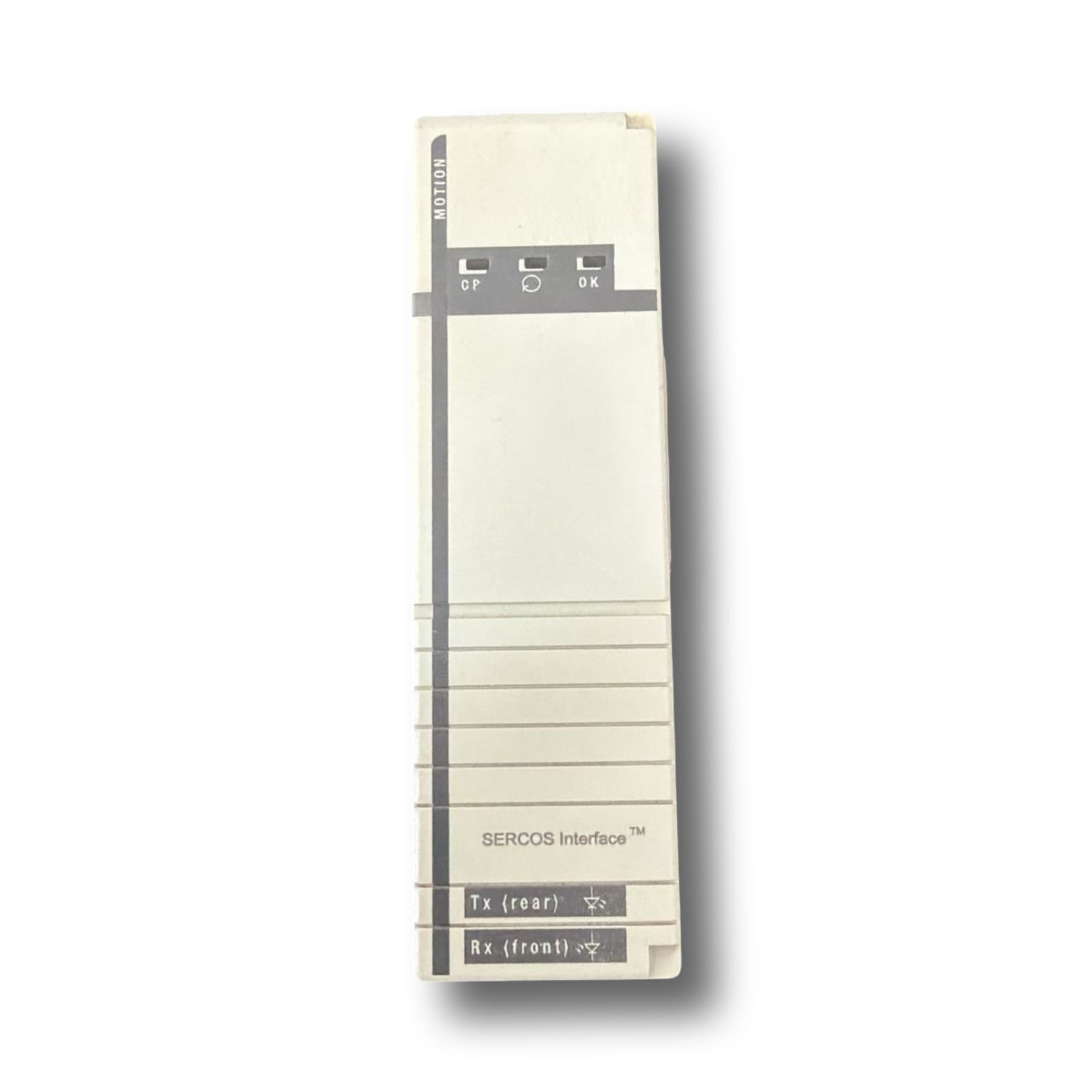

Indicadores LED de Diagnóstico Frontal:

OK: Estado operativo general del módulo / Salud del hardware.

SERCOS: Estado de la red óptica y sincronización del lazo con los drives.

Consumo de Corriente del Backplane: * A 5.2 VCC: 0.14 A.

A 24 VCC: 0.17 A.

ESPECIFICACIONES DE CONDICIÓN DEL EQUIPO

Condición: Usada (Tested Surplus — Laboratorio Verificado por Ingeniería). Este módulo de movimiento ha sido recuperado de celdas de manufactura inactivas o retirado cuidadosamente durante procesos planificados de migración tecnológica y modernización de plataformas en el sector automotriz.

Inspección y auditoría dinámica en laboratorio: El componente pasó por un riguroso mantenimiento preventivo exterior y una auditoría dinámica completa en nuestro laboratorio de pruebas de Querétaro. Nuestro equipo de ingenieros verificó: la perfecta conductividad de los pines del conector de bus lateral de alta velocidad, la total integridad física de los lentes ópticos de transmisión y recepción (sin rayaduras ni opacidad), y de forma crítica, el establecimiento correcto del lazo de comunicación SERCOS libre de fallas cíclicas conectado a un PLC 1768-L43 y un servodrive real bajo rutinas de movimiento acelerado, garantizando una estabilidad operativa al 100%.

Detalles estéticos y empaque: Al ser una pieza de excedente industrial usado que operó en entornos industriales reales, la carcasa plástica gris exterior puede presentar ligeras marcas cosméticas menores, variaciones tenues de color por luz o raspaduras superficiales en los seguros plásticos que no comprometen en absoluto el rendimiento electrónico ni el encaje en el rack. No incluye su caja original de cartón de Allen-Bradley ni manuales impresos; el componente se suministra adecuadamente protegido en empaque industrial sellado con protección antiestática (ESD) y blindaje antichoque.

DISPONIBILIDAD Y LOGÍSTICA EN EL BAJÍO

Stock: Disponible en nuestro inventario regional para atención y suministro inmediato en Querétaro, Guanajuato, San Luis Potosí y áreas colindantes.

Logística local: Coordinamos despachos express inmediatos para recolecciones locales en nuestro almacén o entregas programadas el mismo día en los principales desarrollos industriales de la región del Bajío (Parque Industrial Querétaro - PIQ, El Marqués, Bernardo Quintana, Balvanera, Parque Industrial Innovación, así como los corredores de Celaya, Silao, Irapuato y la Zona Industrial de San Luis Potosí). Realizamos envíos rápidos asegurados a todo México de forma prioritaria a través de las paqueterías de mayor confianza.

GARANTÍA Y FACTURACIÓN

Garantía: 6 meses de garantía comercial. En Wolf Automation respaldamos este módulo de movimiento Allen-Bradley 1768-M04SE con una póliza de garantía por escrito contra fallas de comunicación en el bus, pérdidas de potencia en los puertos ópticos o errores de procesamiento de movimiento, asegurando la continuidad de tus sistemas cinemáticos.

Facturación: Emisión inmediata de facturas deducibles (CFDI v4.0) de total conformidad con las normativas fiscales vigentes de México ante el SAT. Contamos con opciones de crédito comercial para integradores de sistemas de control, desarrolladores de maquinaria (OEM) y departamentos de ingeniería con cuenta activa.

¿El módulo SERCOS de tu arquitectura CompactLogix 1768 sufrió una falla en los puertos de fibra óptica en Querétaro, tienes el lazo de los servomotores detenido afectando la sincronía de la máquina, y requieres el 1768-M04SE Serie A de entrega inmediata probado en laboratorio? Nosotros tenemos la solución.
