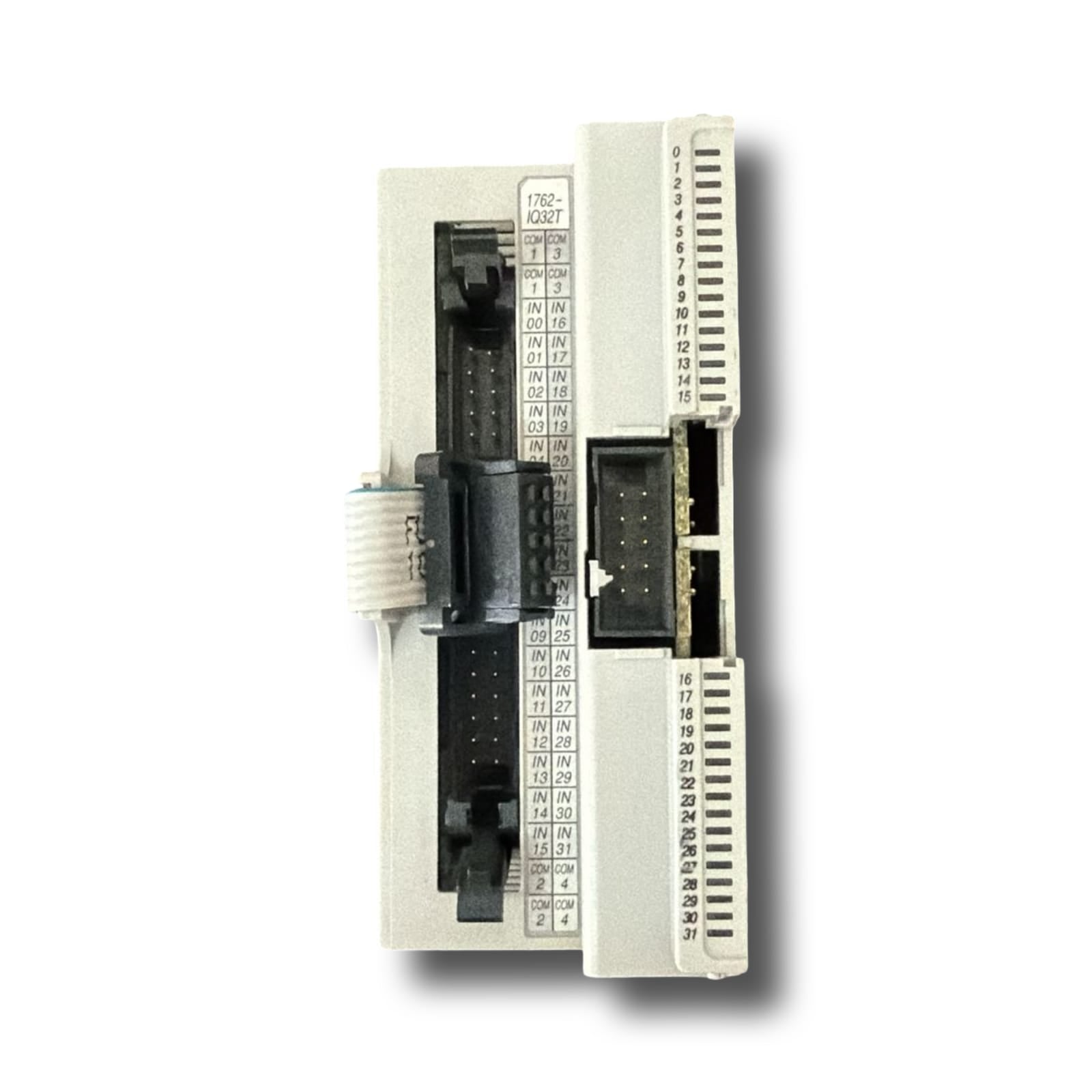

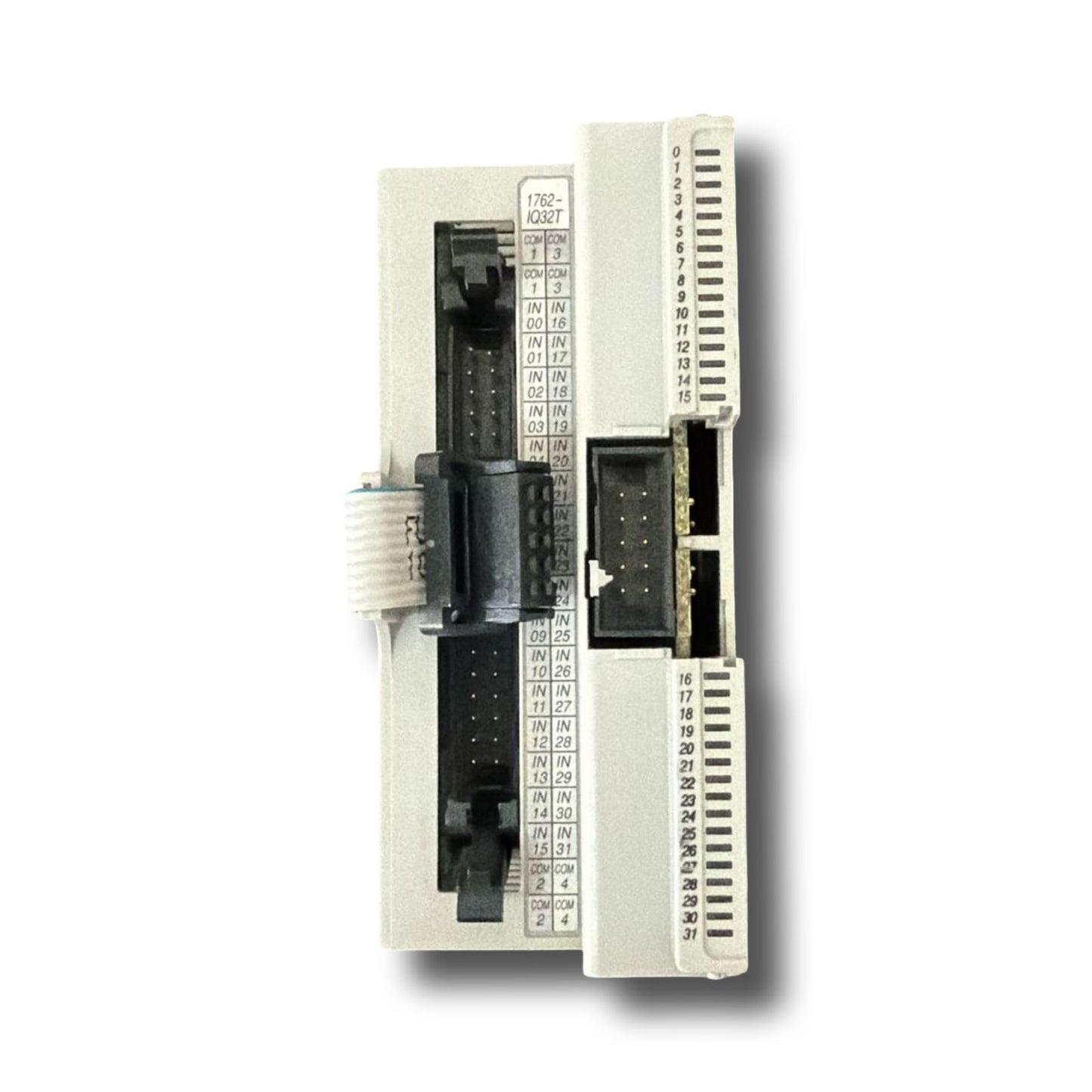

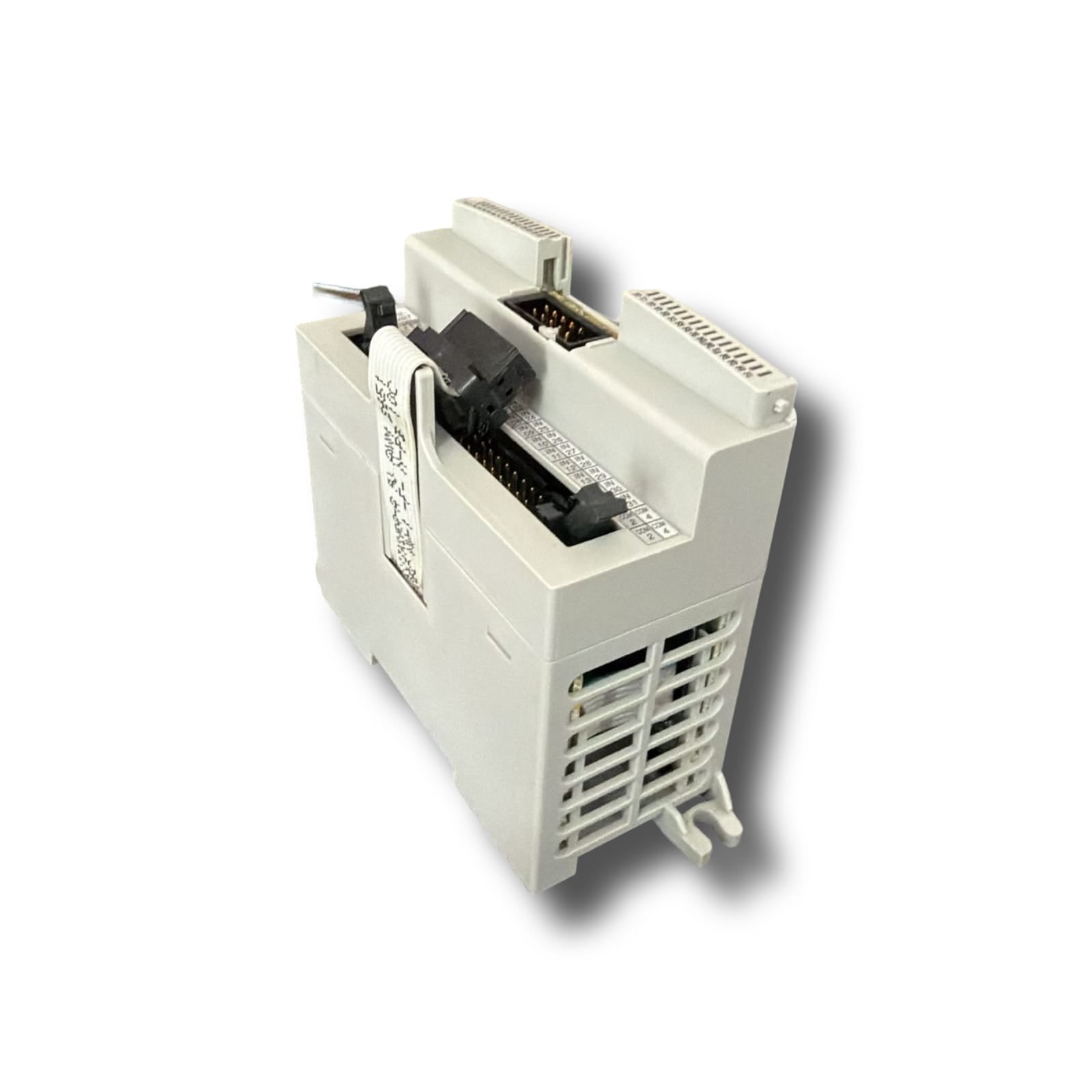

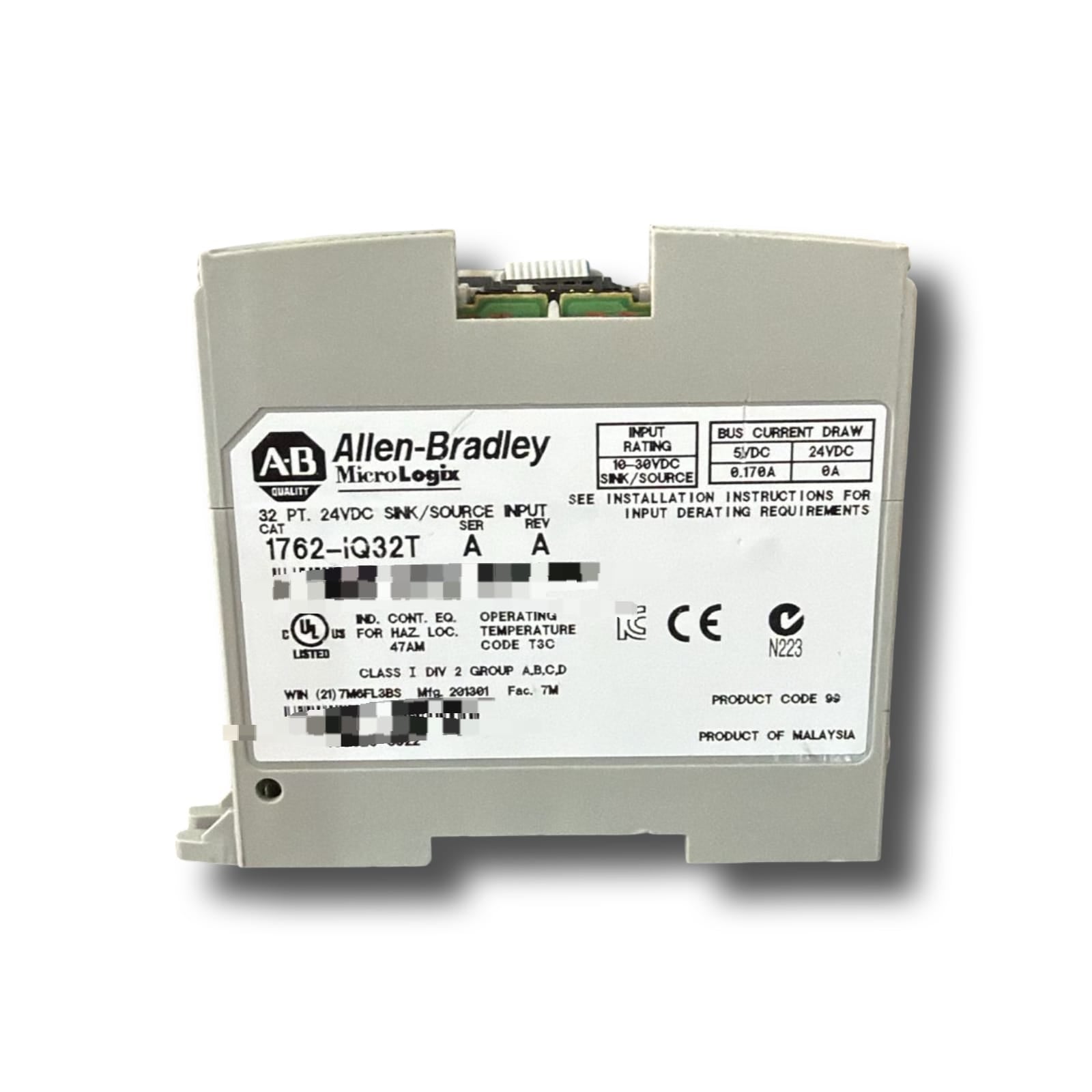

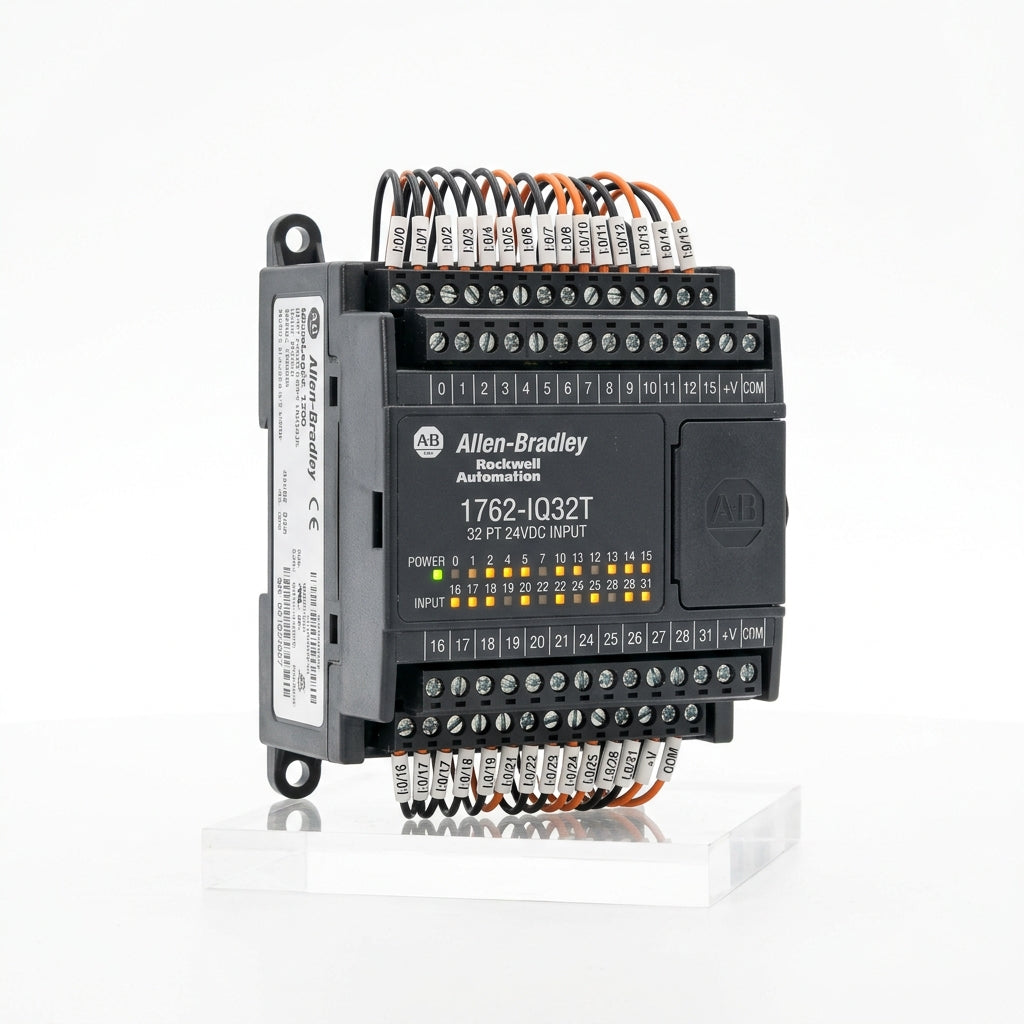

ALLEN-BRADLEY 1762-IQ32T

ALLEN-BRADLEY (BULLETIN 1762 - MÓDULO DE EXPANSIÓN MICROLOGIX DE ENTRADAS DIGITALES DE ALTA DENSIDAD)

Módulo de expansión de entradas digitales discretas de ultra-alta densidad a 24 V CC (32-Channel Sink/Source 24V DC Digital Input Expansion Module), número de parte exacto 1762-IQ32T (Componente electrónico de adquisición de datos masivo y lógica discreta desarrollado por Rockwell Automation dentro de la línea Bulletin 1762 de Allen-Bradley. Diseñado específicamente para maximizar la capacidad de lectura de señales en los controladores MicroLogix 1100, 1200 y 1400, permitiendo la interfaz simultánea con hasta 32 dispositivos de campo de baja potencia como sensores fotoeléctricos, inductivos, botoneras de control y contactos auxiliares en los tableros del estado de Querétaro). Equipo en condición Usada (Tested / Control de Calidad de Laboratorio) disponible en stock para entrega inmediata desde Querétaro y la región del Bajío.

El módulo 1762-IQ32T es un recurso de ingeniería indispensable cuando se requiere concentrar un gran volumen de señales de control en un espacio sumamente reducido. Al integrar 32 entradas digitales en un formato compacto, reduce la necesidad de añadir múltiples tarjetas de expansión en el riel DIN, optimizando los costos de integración en gabinete. Su arquitectura electrónica flexible de tipo Sink/Source (Hundimiento o Fuente) permite configurar el módulo para recibir señales de sensores tanto de tecnología NPN como PNP, adaptándose con total versatilidad a la maquinaria pesada y celdas de ensamble de la región del Bajío.

ESPECIFICACIONES TÉCNICAS

Tipo de componente: Módulo de expansión de entradas digitales discretas.

Línea comercial / Familia de hardware: Bulletin 1762 MicroLogix Expansion I/O (Rockwell Automation / Allen-Bradley).

Número de parte completo: 1762-IQ32T

Cantidad de Entradas: 32 Entradas Digitales de alta densidad.

Tipo de Configuración Eléctrica: Sink / Source (Lógica Positiva o Negativa) conmutable por grupo.

Voltaje de Operación Nominal: 24 V CC (24V DC).

Rango de voltaje en estado activo (On-State): 10 a 26.4 V CC a 30°C (atenuado a un máximo de 24 V CC si el clima industrial alcanza los 55°C).

Rango de voltaje en estado inactivo (Off-State): 0 a 5.0 V CC.

Corriente de Entrada Típica: 4.0 mA a 24 V CC.

Configuración de Comunes Internos: Dividido en 2 grupos aislados de 16 canales cada uno, provistos con sus propios bornes de retorno independientes (COM0 para los canales 0 al 15 y COM1 para los canales 16 al 31), permitiendo mezclar diferentes fuentes de alimentación de 24V si es necesario.

Filtro de Entrada / Retardo de Señal (Delay Time):

Tiempo de respuesta de Off a On: Típico 8.0 ms.

Tiempo de respuesta de On a Off: Típico 8.0 ms.

Aislamiento Galvánico: Optoacoplamiento de seguridad integrado entre los bornes frontales de campo y el bus lógico interno del PLC (probado a 1500 V CA / 2120 V CC), inmunizando el procesador contra ruidos electromagnéticos de tierra.

Bloque de Conexión: Bloque de terminales frontales de alta densidad con diseño extraíble (Removable Terminal Block), facilitando las tareas de reemplazo express sin alterar el peinado físico de los hilos de cobre cableados en el tablero.

Consumo de Corriente del Bus (Backplane):

A 5 V CC: 175 mA máximo.

A 24 V CC: 0 mA (No consume energía del lazo auxiliar de 24V del PLC).

ESPECIFICACIONES DE CONDICIÓN DEL EQUIPO

Condición: Usada (Tested Surplus — Laboratorio Verificado por Ingeniería). Este módulo de alta densidad ha sido recuperado de celdas de manufactura inactivas o retirado cuidadosamente durante procesos planificados de modernización de plataformas de automatización en el sector automotriz.

Inspección y auditoría dinámica en laboratorio: El componente pasó por un riguroso mantenimiento preventivo exterior y una auditoría física y electrónica completa en nuestro laboratorio de pruebas de Querétaro. Nuestro equipo de ingenieros verificó: la perfecta conductividad del cable plano integrado de comunicación (ribbon cable), la rigidez de las terminales del conector de bus derecho, el encendido individual de la matriz de LEDs de diagnóstico y, de forma crítica, se conectó a un PLC MicroLogix real activando canal por canal las 32 entradas mediante transistores NPN y PNP a través del software RSLogix 500, comprobando la correcta actualización de las tablas de datos y la nula presencia de canales abiertos al 100%.

Detalles estéticos y empaque: Al ser una pieza usada de excedente industrial que operó en entornos industriales reales, la carcasa plástica gris exterior puede mostrar ligeras marcas cosméticas menores, variaciones tenues de color por luz o finas raspaduras que no comprometen en absoluto la rigidez dieléctrica ni el rendimiento electrónico interno de la tarjeta. No incluye caja original de fábrica ni manuales impresos; el dispositivo se suministra adecuadamente protegido en empaque industrial de alta resistencia con protección antiestática (ESD).

DISPONIBILIDAD Y LOGÍSTICA EN EL BAJÍO

Stock: Disponible en nuestro inventario regional para atención y suministro inmediato en Querétaro, Guanajuato, San Luis Potosí y áreas colindantes.

Logística local: Coordinamos despachos express inmediatos para recolecciones locales en nuestro almacén o entregas programadas el mismo día en los principales desarrollos industriales de la región del Bajío (Parque Industrial Querétaro - PIQ, El Marqués, Bernardo Quintana, Balvanera, Parque Industrial Innovación, así como los corredores de Celaya, Silao, Irapuato y la Zona Industrial de San Luis Potosí). Realizamos envíos rápidos asegurados a todo México de forma prioritaria.

GARANTÍA Y FACTURACIÓN

Garantía: 6 meses de garantía comercial. En Wolf Automation respaldamos este módulo Allen-Bradley 1762-IQ32T con una póliza de garantía por escrito contra fallas de optoacoplamiento, canales abiertos o errores de transferencia de datos en el bus lateral, asegurando la confiabilidad lógica de tus sistemas de control.

Facturación: Emisión inmediata de facturas deducibles de impuestos (CFDI v4.0) de total conformidad con las normativas fiscales vigentes de México ante el SAT. Contamos con opciones de crédito comercial para integradores de sistemas de automatización, fabricantes de maquinaria original (OEM) y departamentos de ingeniería con cuenta activa.

¿El módulo de entradas de 24V CC de tu PLC MicroLogix sufrió una falla en Querétaro perdiendo las señales de tus sensores de campo y deteniendo la línea de ensamble, o requieres una refacción original de ultra-alta densidad de entrega inmediata testeada en laboratorio? Nosotros tenemos la solución.
