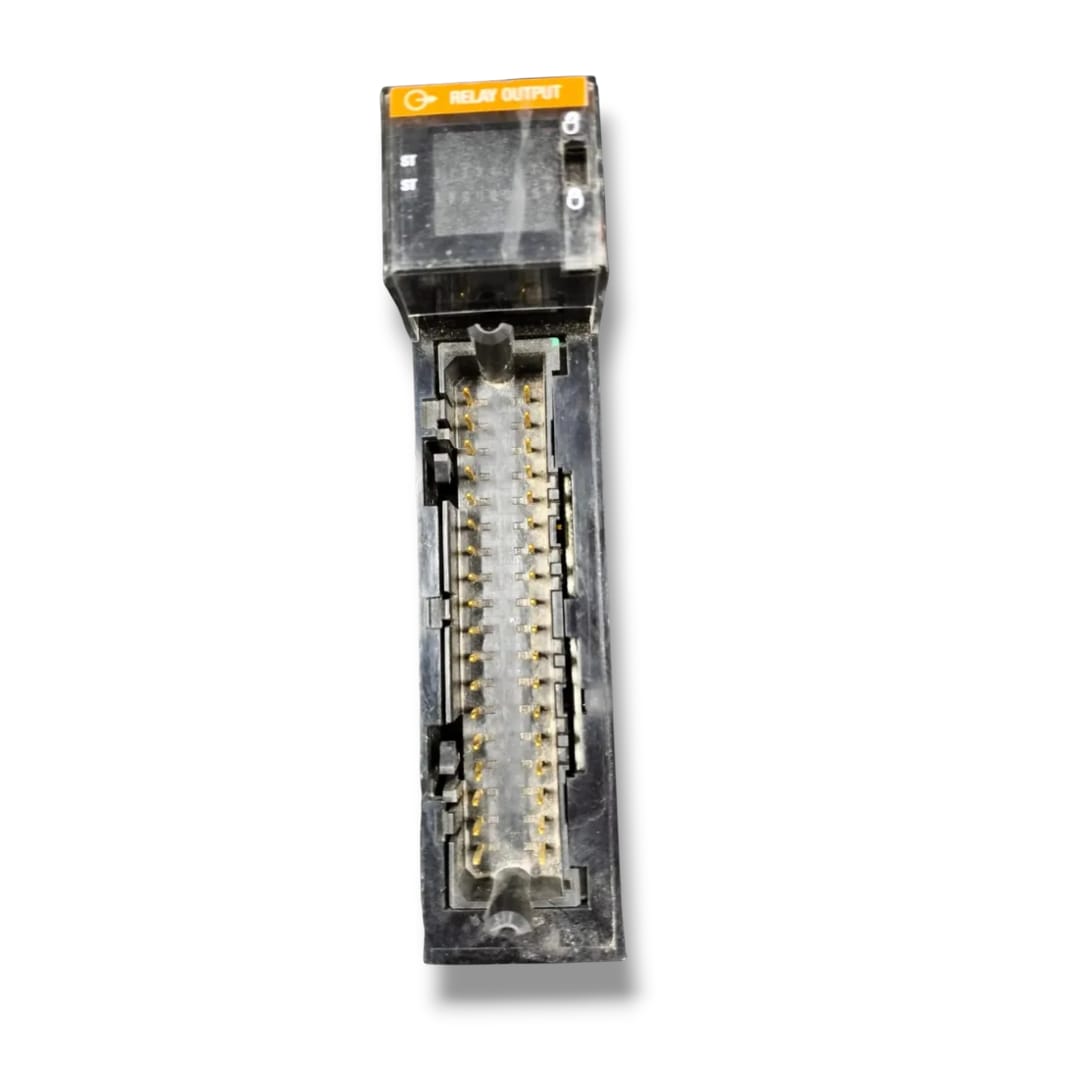

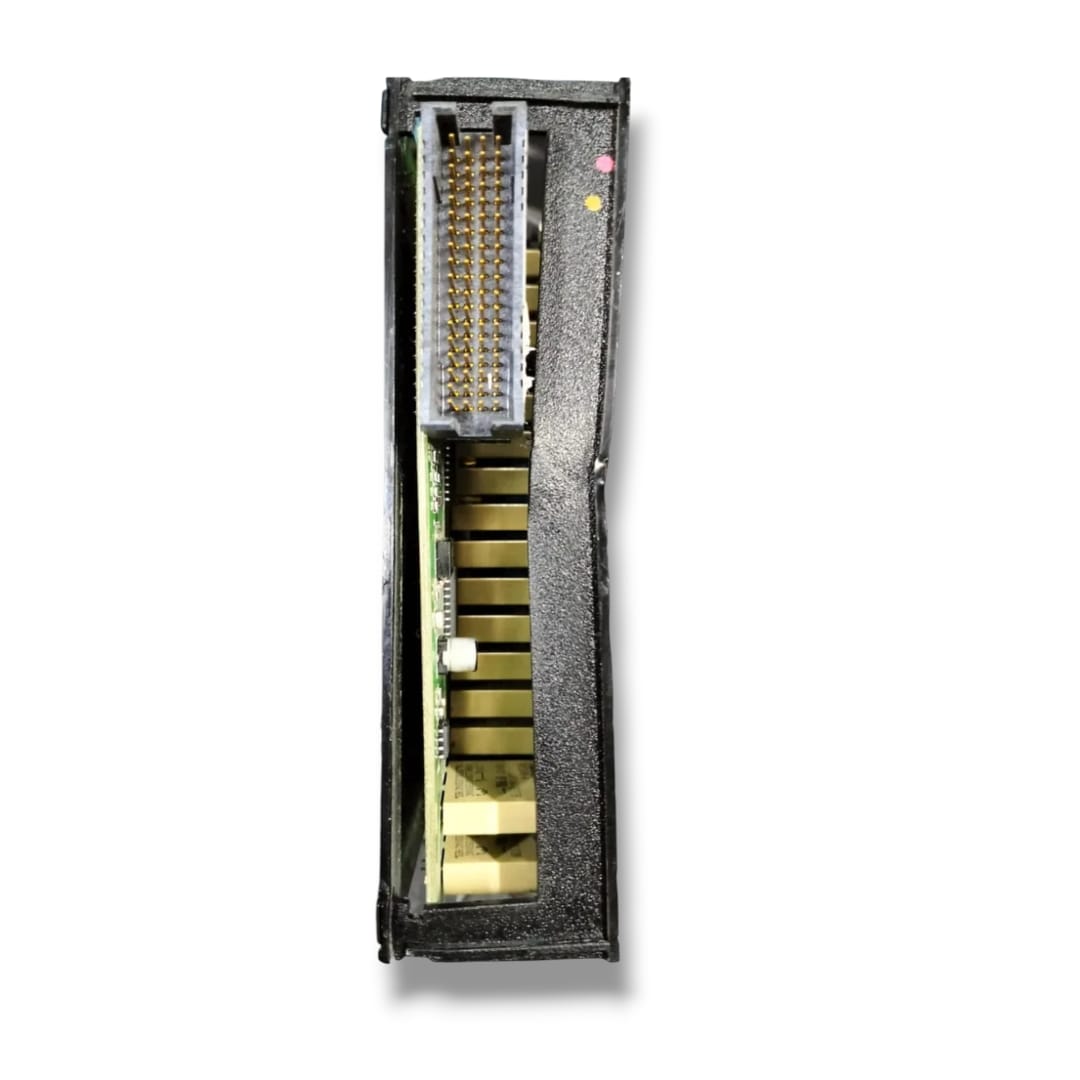

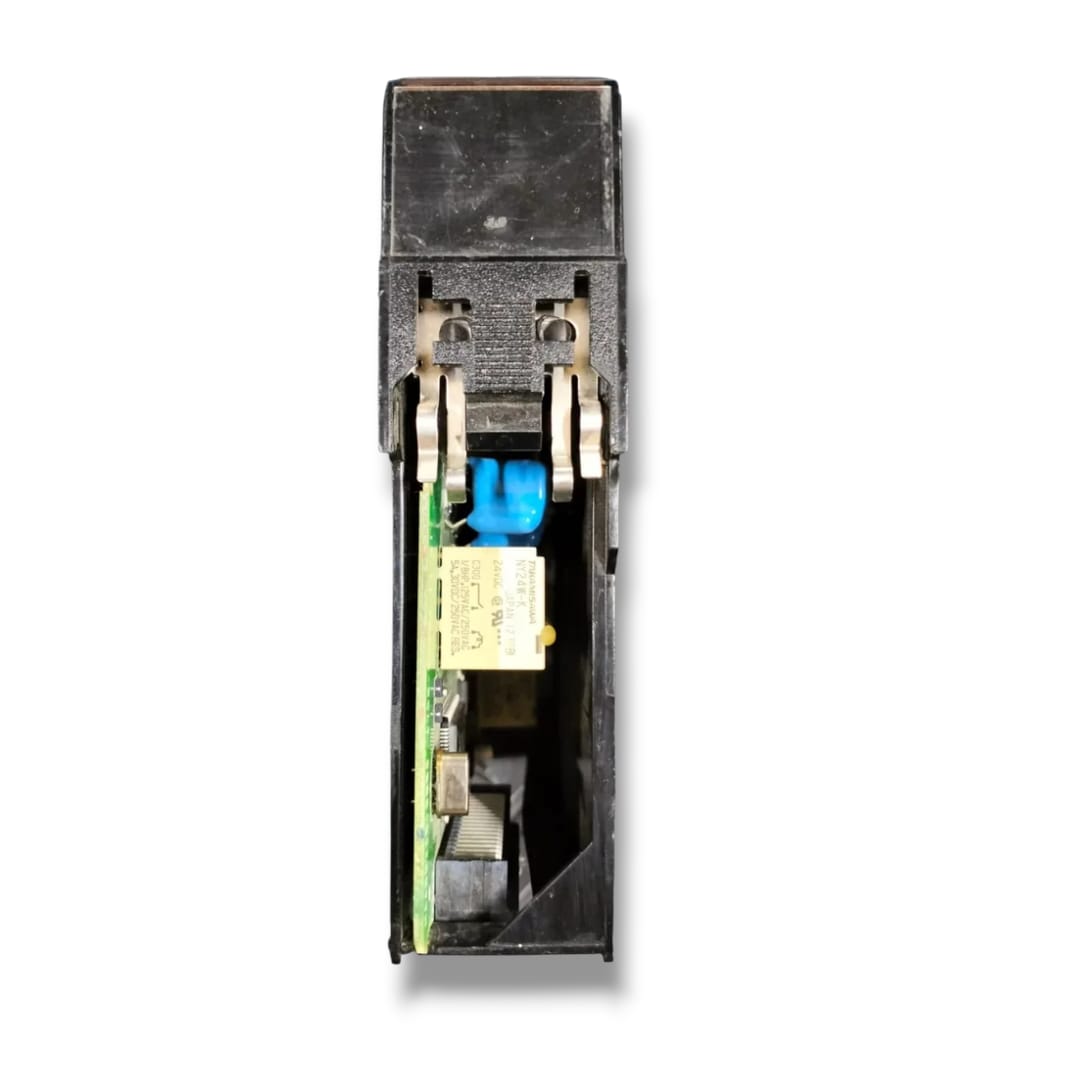

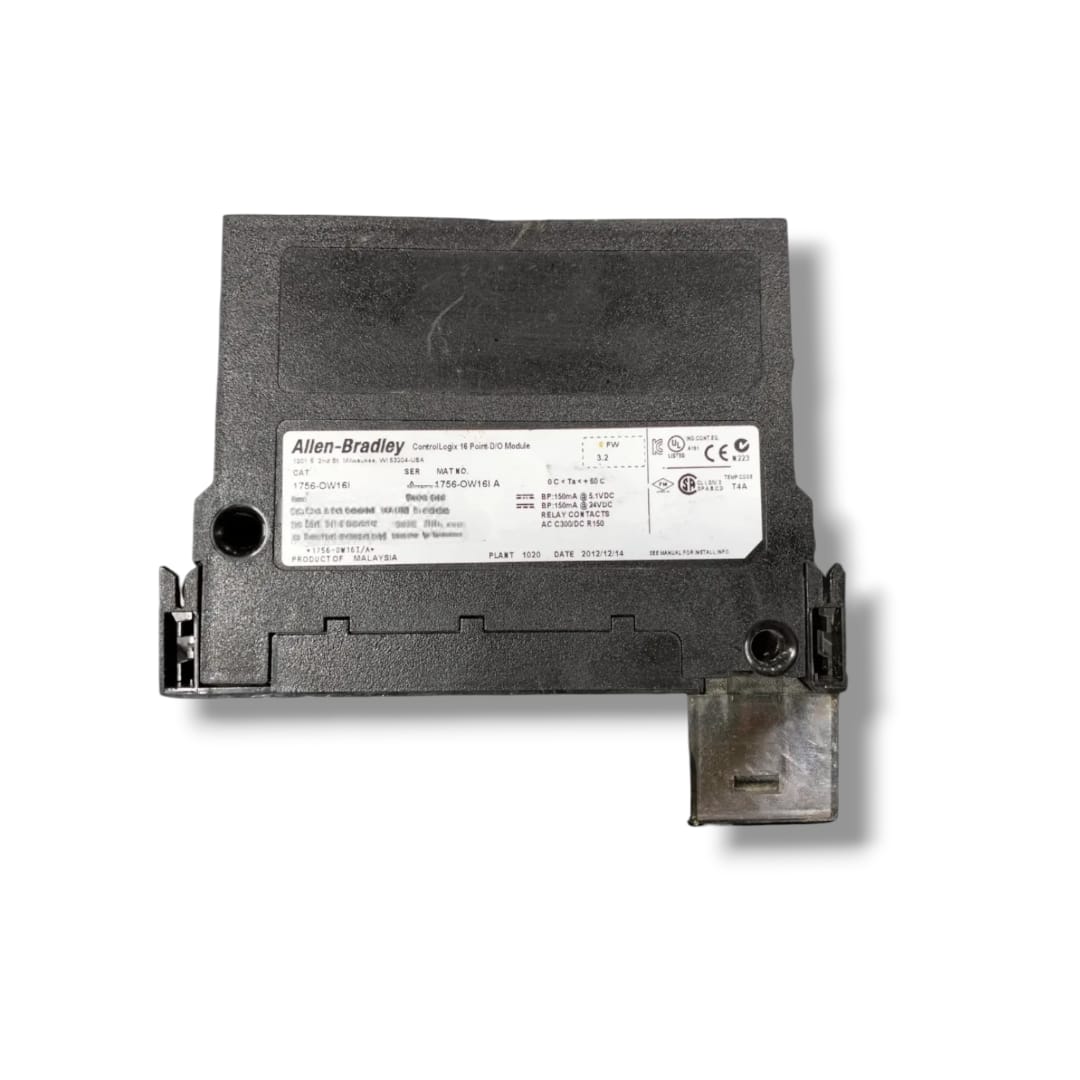

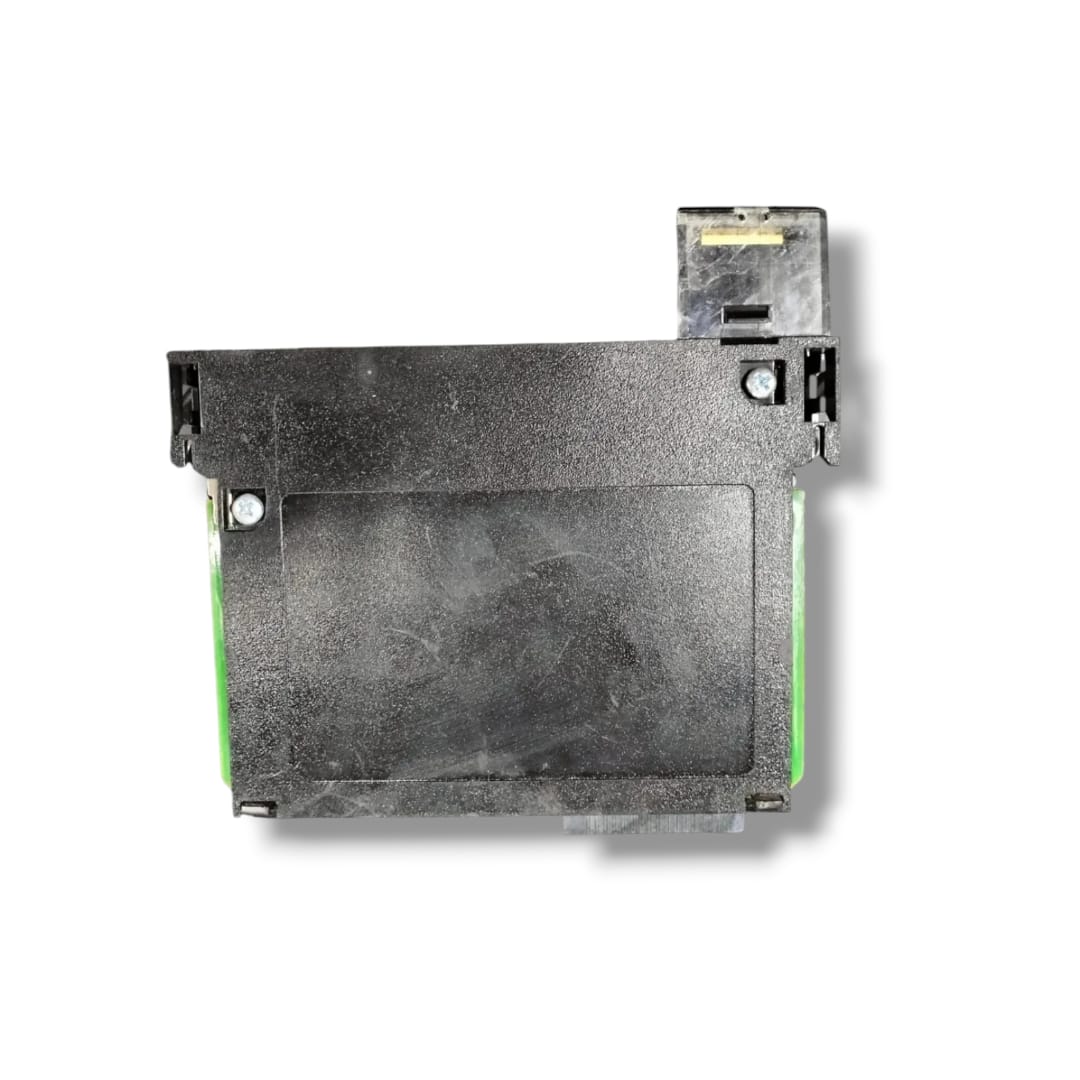

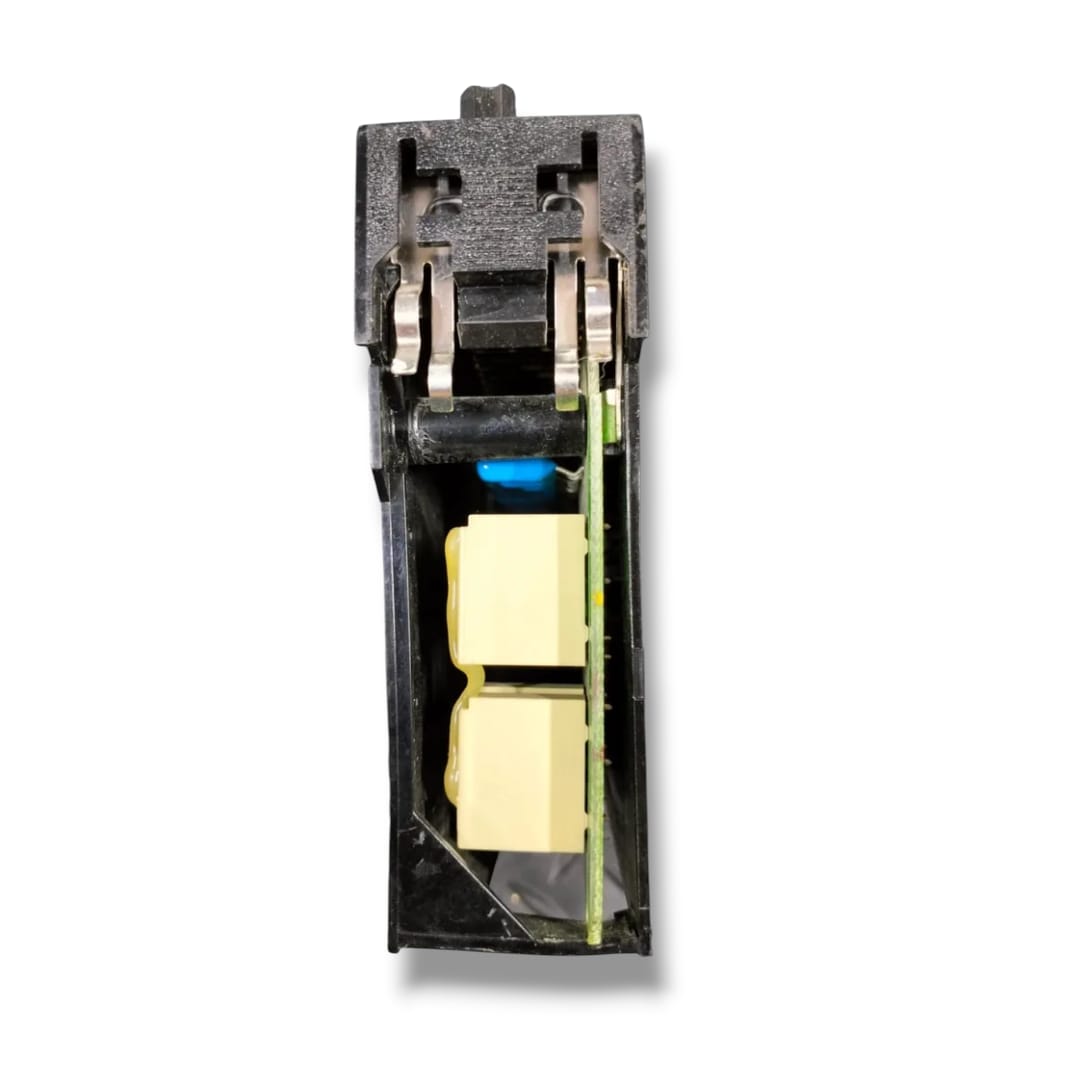

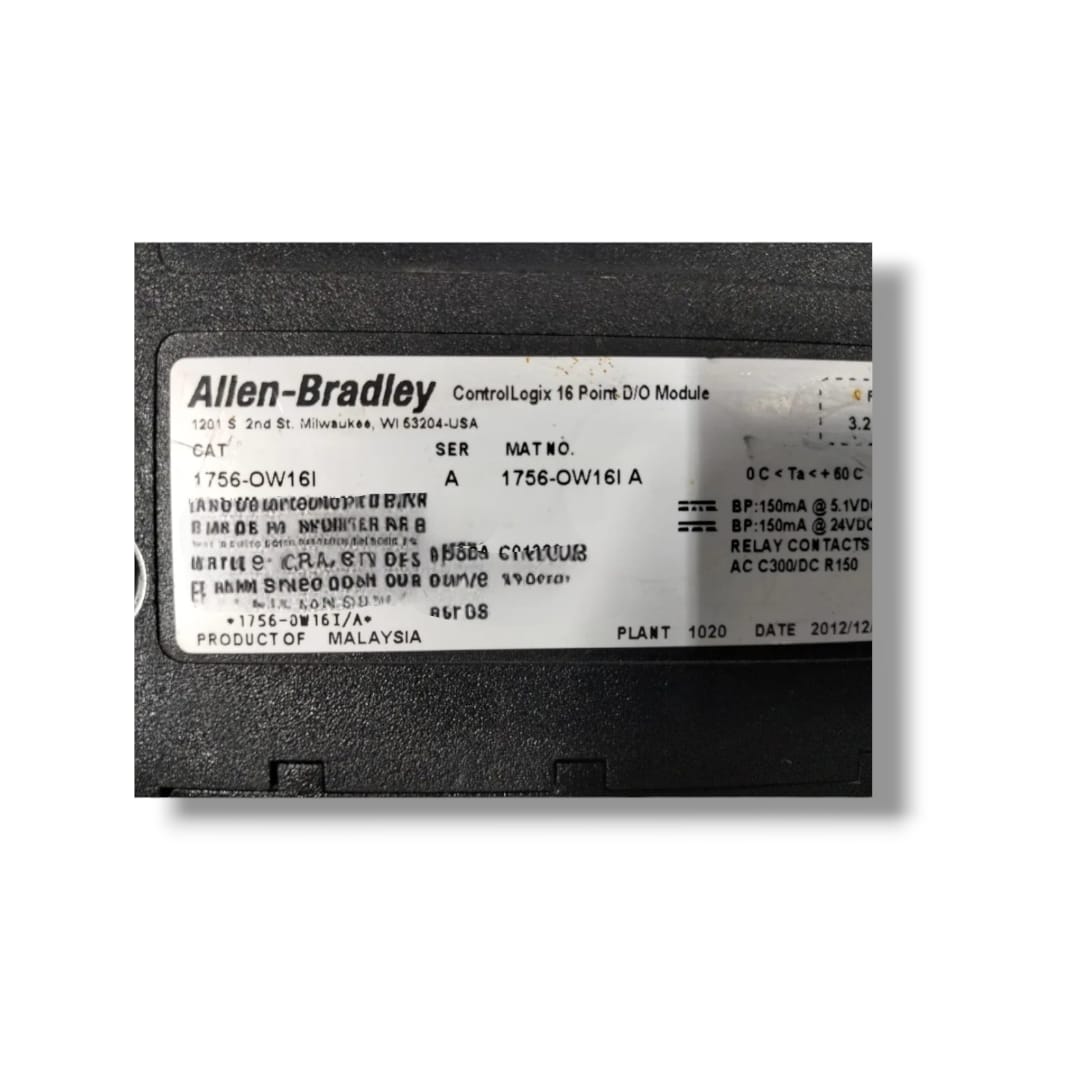

Allen Bradley 1756-ow16i

Allen Bradley 1756-ow16i MÓDULO DE SALIDA

Tipo de salida: Relés electromecánicos normalmente abiertos (N.O.).

Compatible con bloques de terminales removibles tipo 1756-TBCH o 1756-TBS6H.

Voltaje y corriente

Rango de voltaje de operación: 5…125 V DC y 10…240 V AC.

Corrientes de salida según voltaje de carga (dependiente del tipo de carga):

1 A @ 5–30 V DC,

0.5 A @ 48 V DC,

0.22 A @ 125 V DC,

1.5 A @ 120 V AC (50/60 Hz),

0.75 A @ 240 V AC (50/60 Hz).

Consumo y potencia

Corriente de backplane: 150 mA @ 5.1 V y 150 mA @ 24 V DC.

Potencia total desde el backplane: aproximadamente 4.4 W.

Disipación máxima de potencia: cerca de 4.5 W @ 60 °C.

Disipación térmica: alrededor de 15.35 BTU/h.

Salidas y tiempos

Retardo de salida (OFF→ON y ON→OFF): máx. 10 ms.

Corriente de fuga fuera de estado: máx. 1.5 mA por punto.

Carga mínima por punto: 10 mA.

Frecuencia máxima de conmutación: 1 operación cada 3 s aprox. (≈0.3 Hz) a la carga nominal.

Tiempo de rebote medio del relé: ~1.2 ms.

Aislamiento y robustez

Aislamiento entre salidas: 250 V continuo.

Prueba de aislamiento: rutina a 1350 V AC por 2 s entre salidas, backplane y salida-a-salida (según especificación Rockwell).

Vida útil esperada de los contactos: típicamente 300 k ciclos en cargas resistivas, 100 k ciclos en cargas inductivas.

Ambientales

Temperatura de operación: 0 a 60 °C.

Temperatura de almacenamiento: normalmente hasta -40 a +85 °C (según especificaciones ampliadas).

Humedad relativa: 5–95 % sin condensación.

Inmunidad y normas

Inmunidad ESD: 6 kV descarga de contacto, 8 kV aire.

Inmunidad RF y perturbaciones transitorias según normas industriales (EFT/B, RF conducida y radiada, sobretensiones).

EQUIPO USADO FUNCIONANDO
