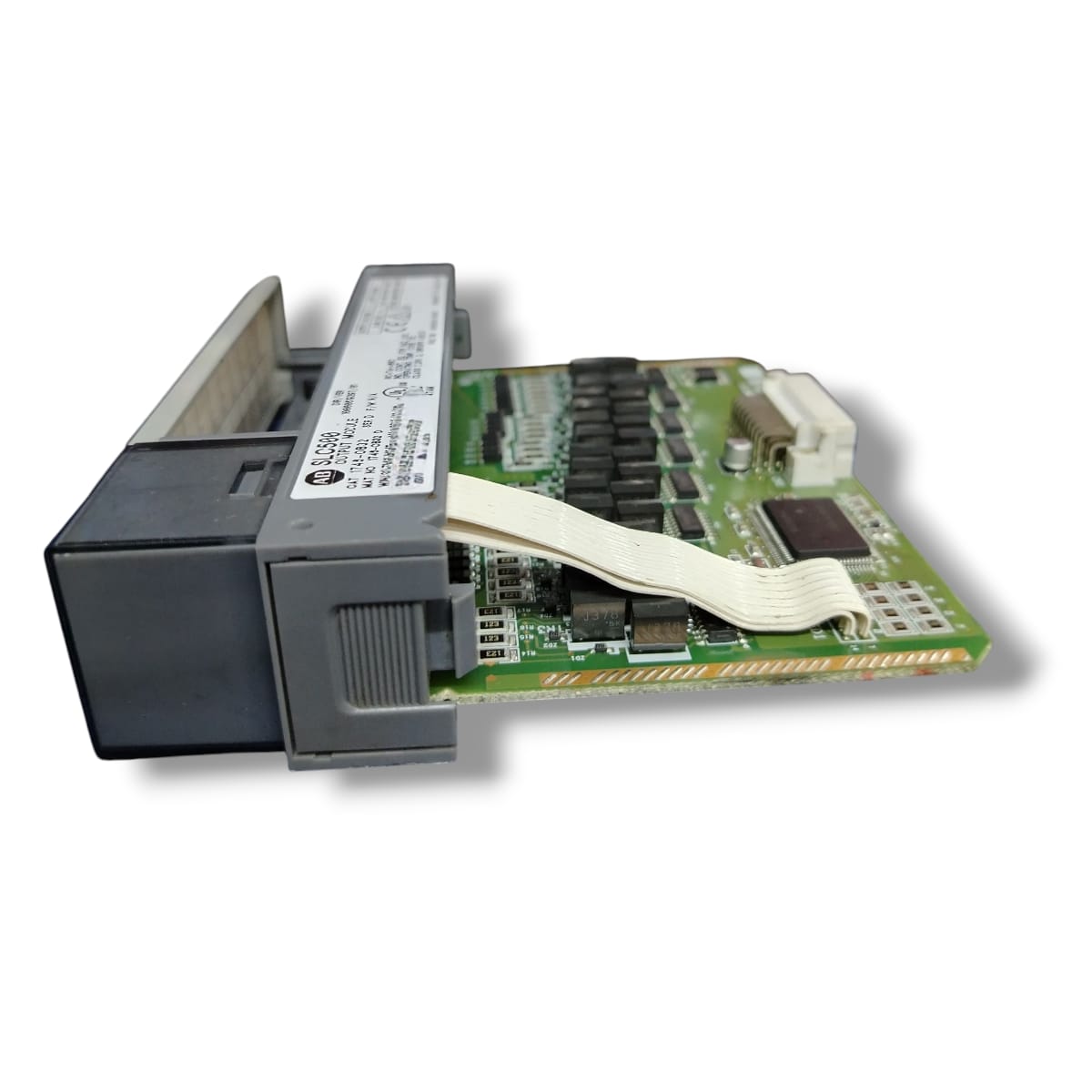

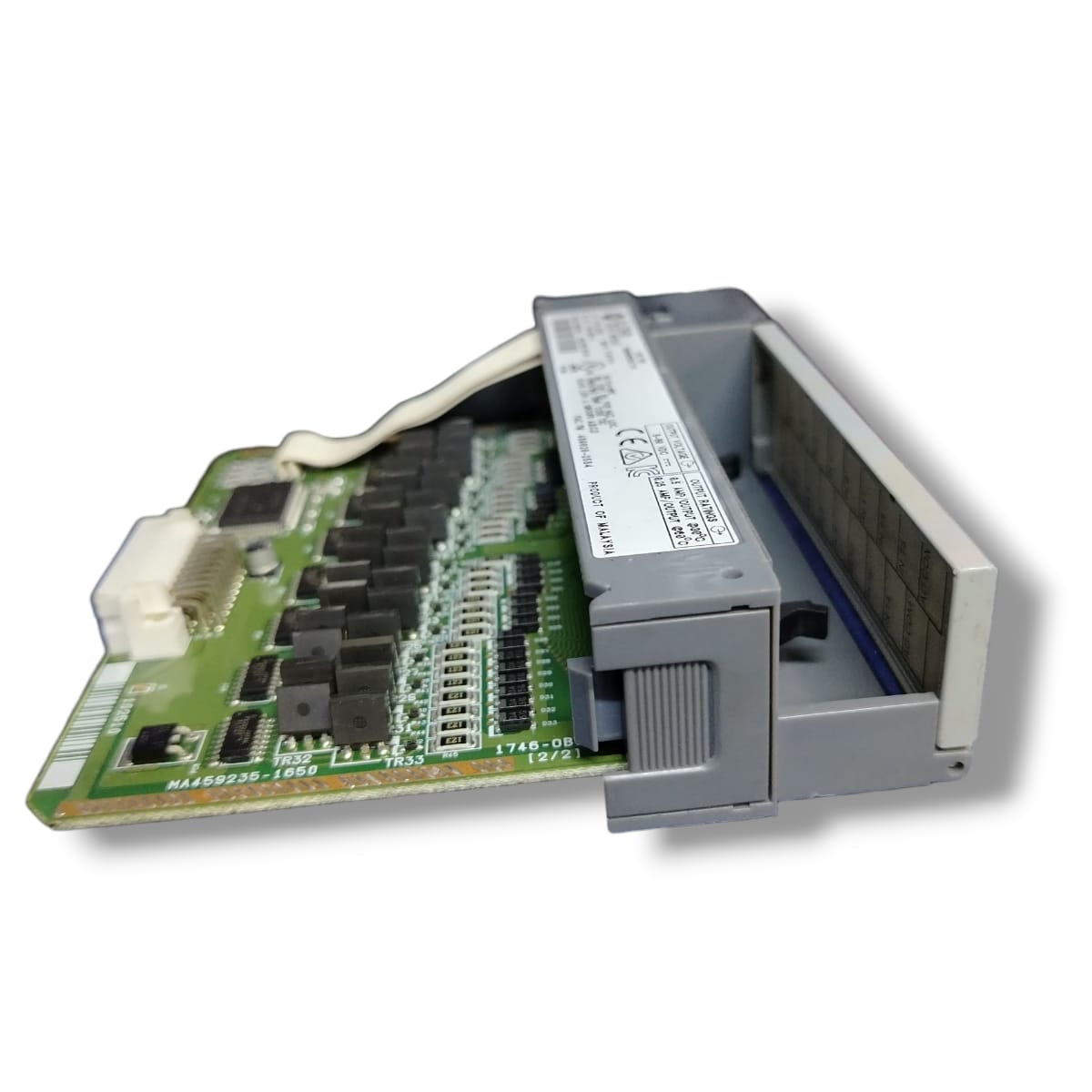

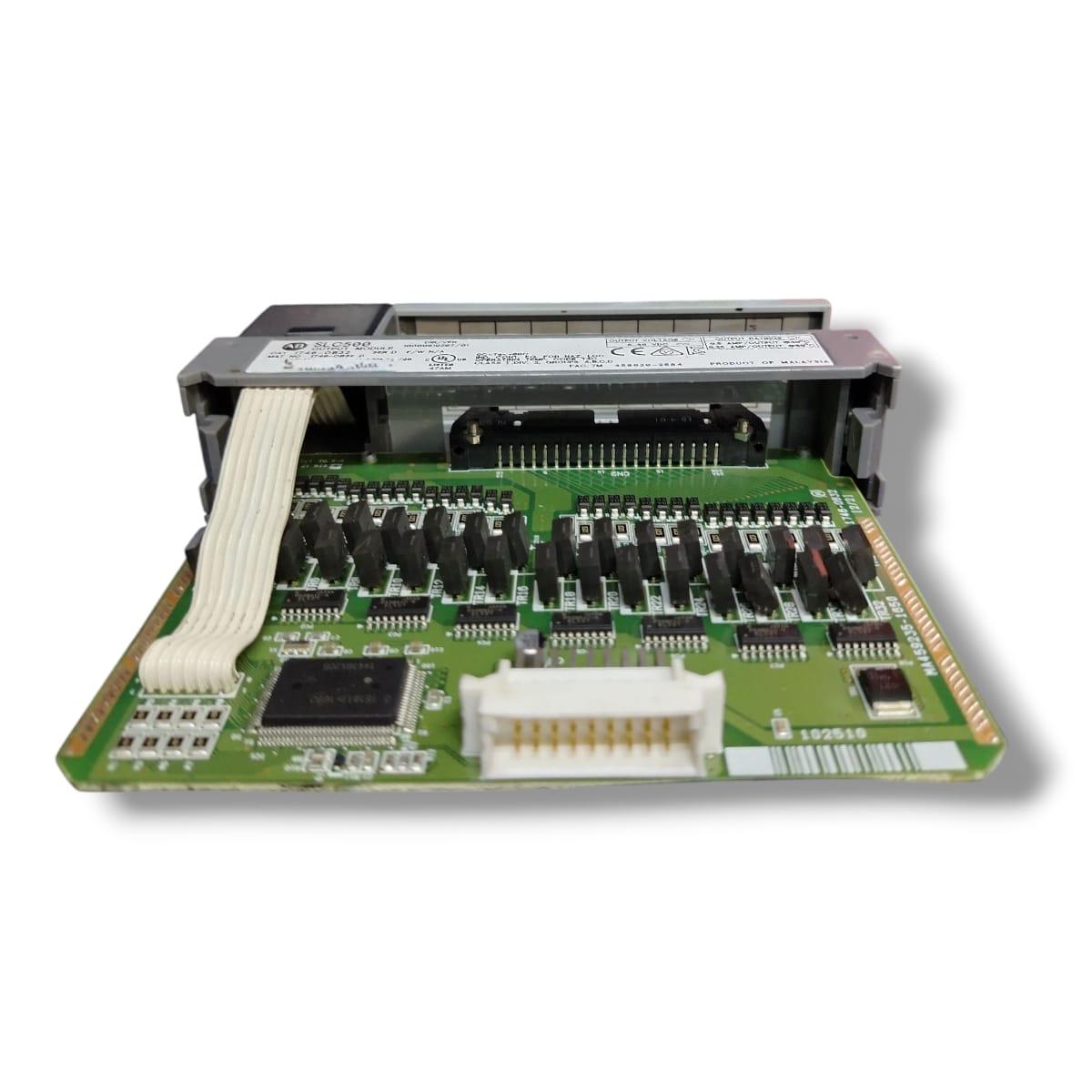

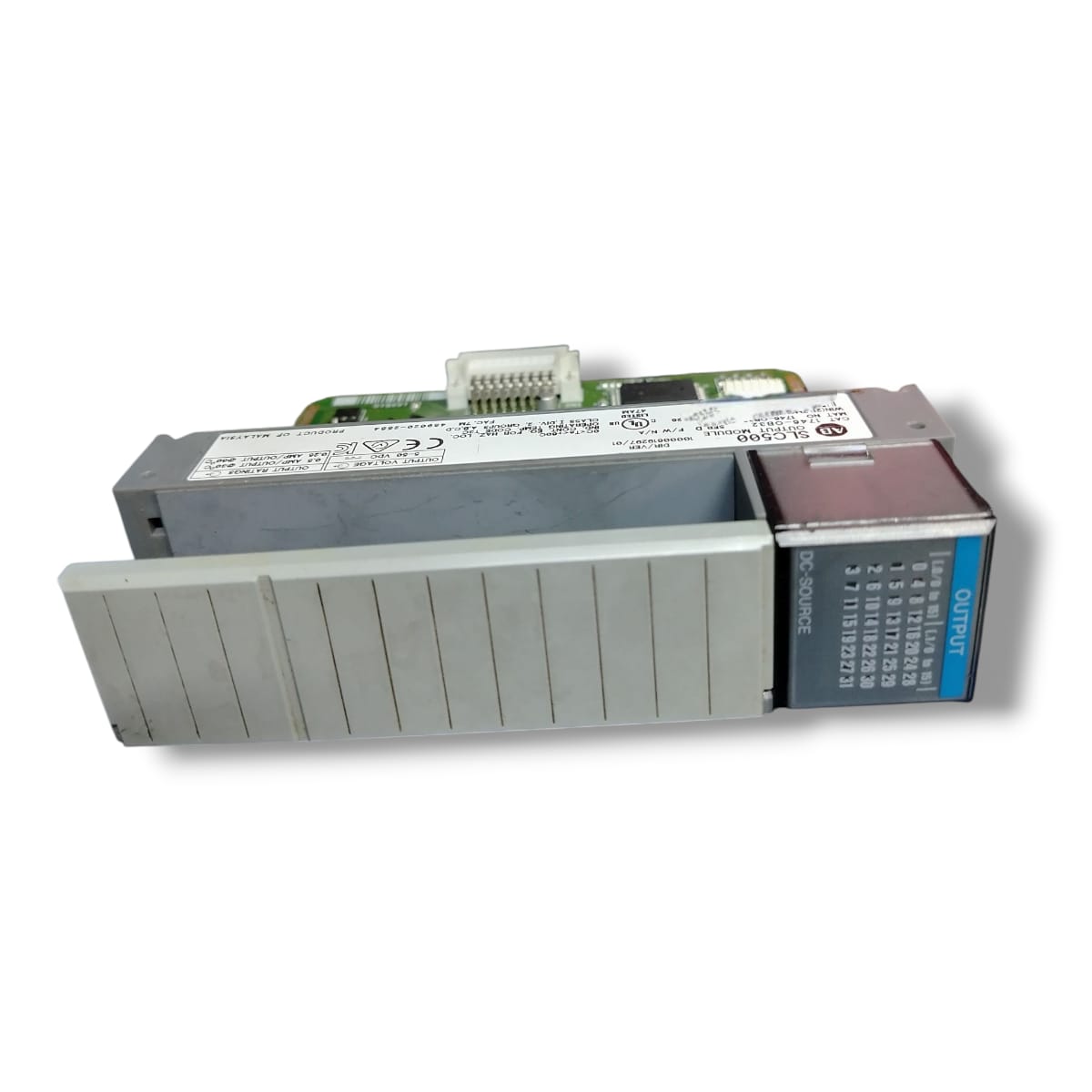

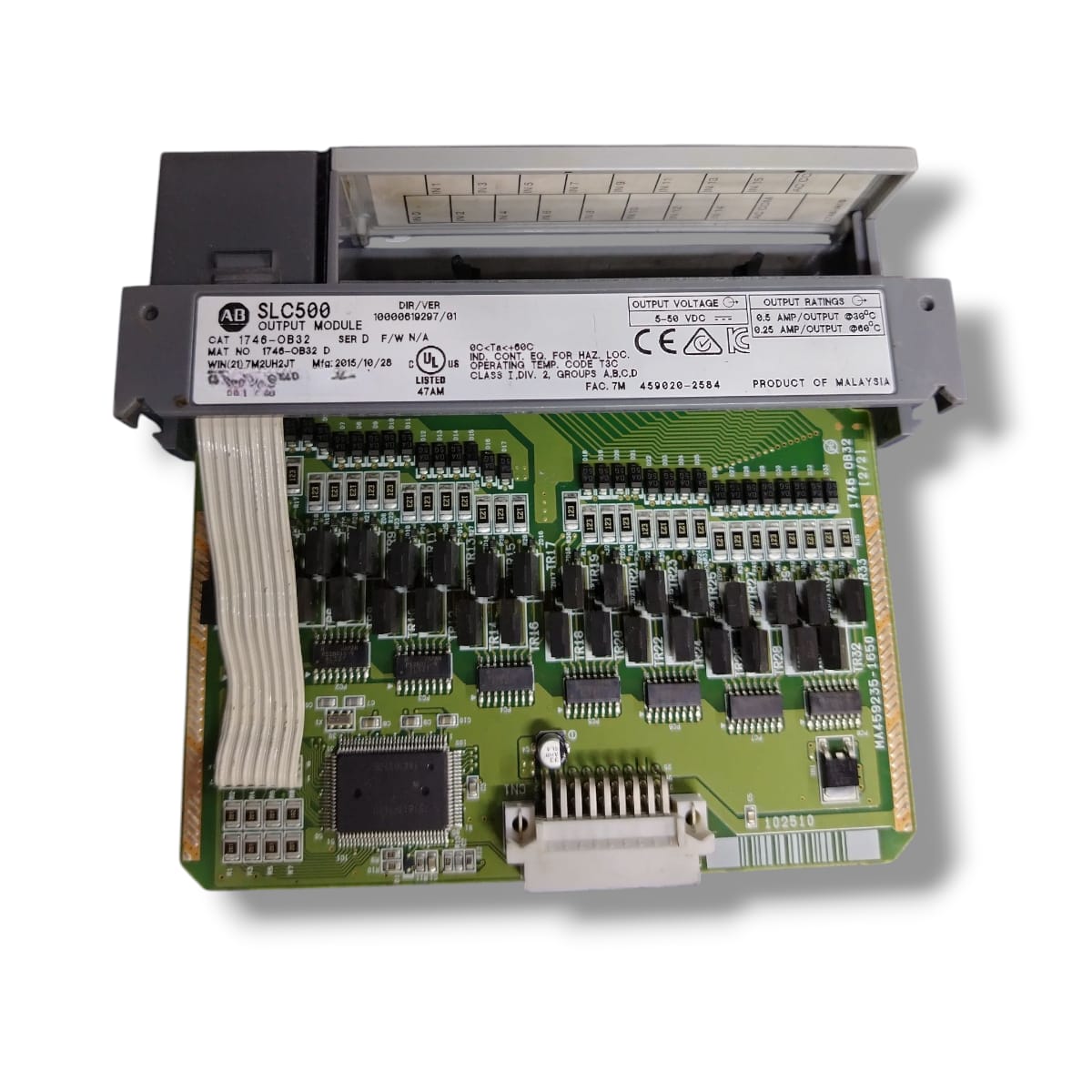

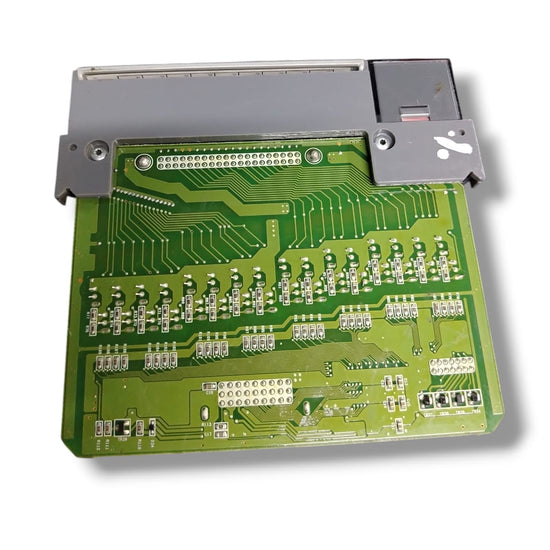

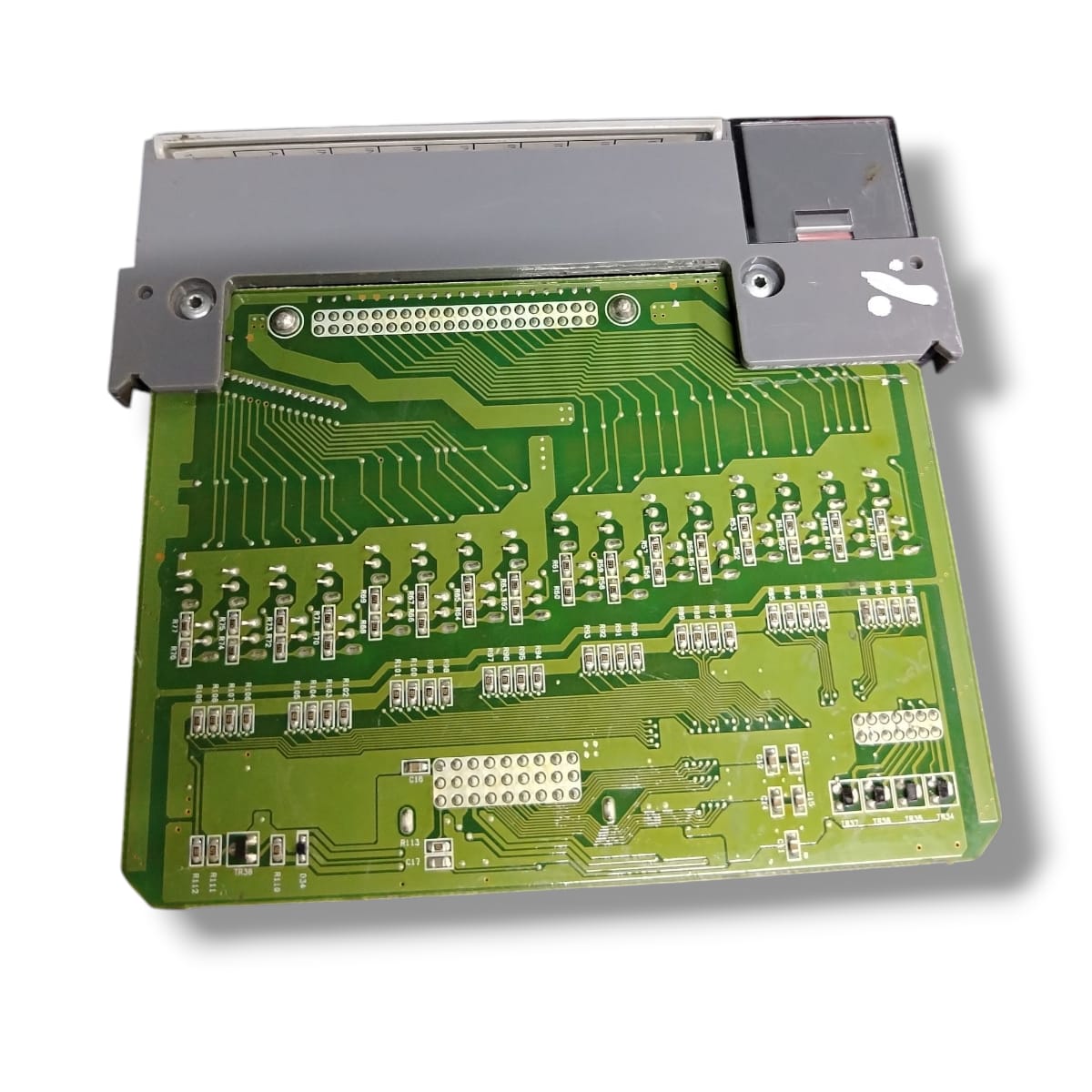

ALLEN BRADLEY 1746-0B32 MODULO DE SALIDAS DIGITALES

ALLEN BRADLEY 1746-0B32 MODULO DE SALIDAS DIGITALES

Módulo de salidas digitales de corriente continua (DC Output Module), con salida “sourcing” (el módulo provee la corriente)

Número de puntos de salida: 32 puntos digitales.

Voltaje de operación de salida permitido: entre 5 V DC y 50 V DC.

Corriente máxima por salida: 0.5 A por punto, aunque con cargas menores la corriente puede ser menor.

Corriente máxima total del módulo: 8 A para todas las salidas combinadas.

El módulo incorpora fusibles por “common” externo para protección del cableado (uno por común). Estos fusibles no son reemplazables externamente.

Protecciones térmicas: protección térmica interna para evitar daño por sobrecarga

Retardo de señal al activarse (ON): aproximadamente 0.1 ms.

Retardo al desactivarse (OFF): aproximadamente 1.0 ms.

Corriente que demanda del “backplane” (alimentación interna de bus de 5 V): ~ 190 mA.

Corriente mínima de carga por salida para operar correctamente: (~ 1 mA) en condiciones de salida baja

Temperatura de operación: 0 °C a 60 °C.

Temperatura de almacenamiento: entre aproximadamente −40 °C y +85 °C. Humedad relativa: hasta 95 %, sin condensación.

Ancho: ~ 34.6 mm

Altura: ~ 144.5 mm

Profundidad: ~ 130.18 mm

No está diseñado para funciones de seguridad ("not suitable for safety functions"). Se debe verificar que los cables de salida soporten la corriente esperada, especialmente cuando múltiples salidas estén activas simultáneamente. Las caídas de tensión pueden afectar el correcto funcionamiento.
