ALLEN BRADLEY 1201-HA2 TERMINAL MANUAL (CON DETALLE)

ALLEN BRADLEY 1201-HA2 TERMINAL MANUAL

El 1201-HA2 es un terminal manual de programación (“hand-held programming terminal”) diseñado como accesorio para variadores de frecuencia ajustables de las series 1336 Plus, 1336 Force, 1305, SMP-3, 1394 y 1557

Sirve para configurar parámetros, ver fallos, hacer búsqueda de parámetros, mostrar los errores recientes (“fault queue”), y permite funciones de JOG si el variador tiene la opción SCANport habilitada

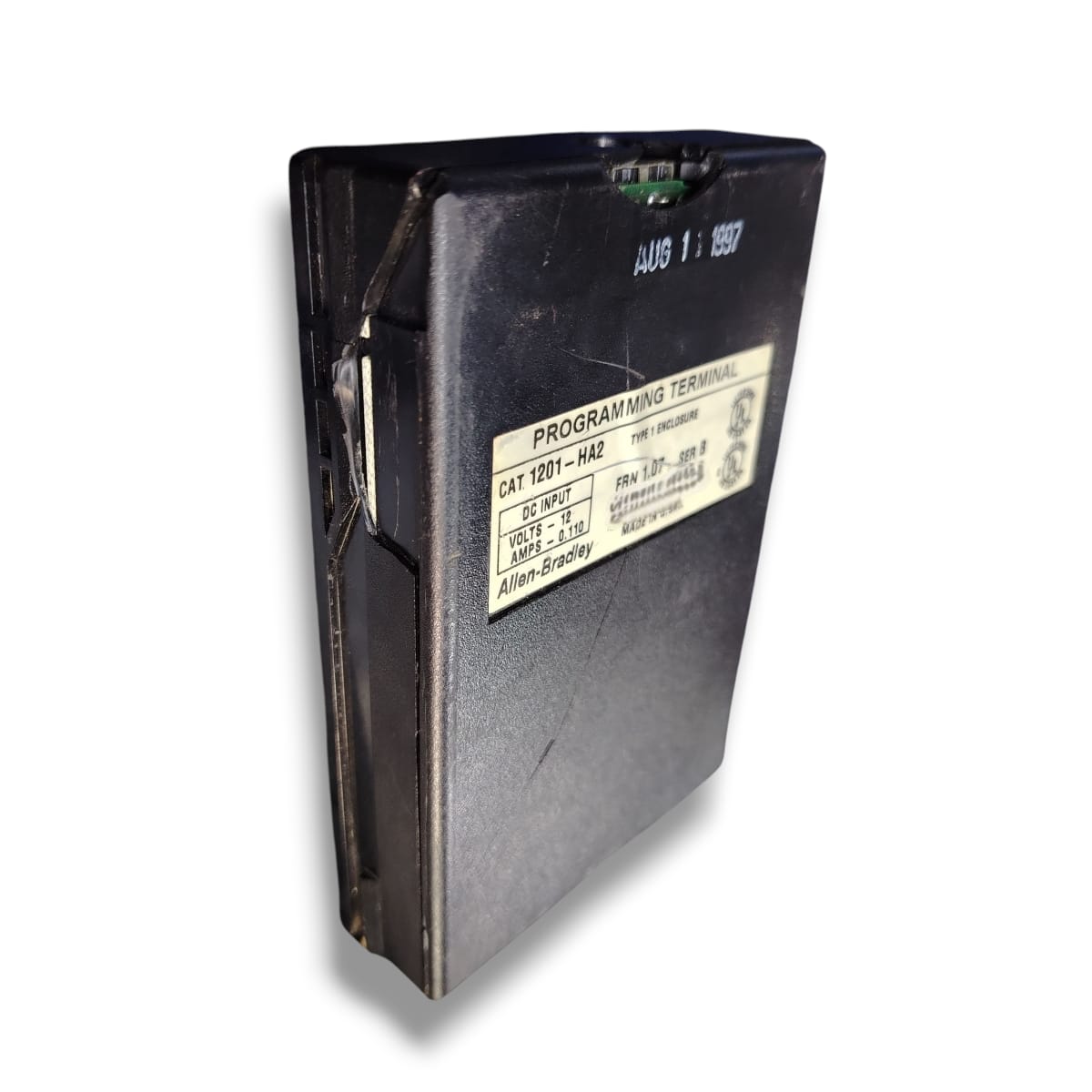

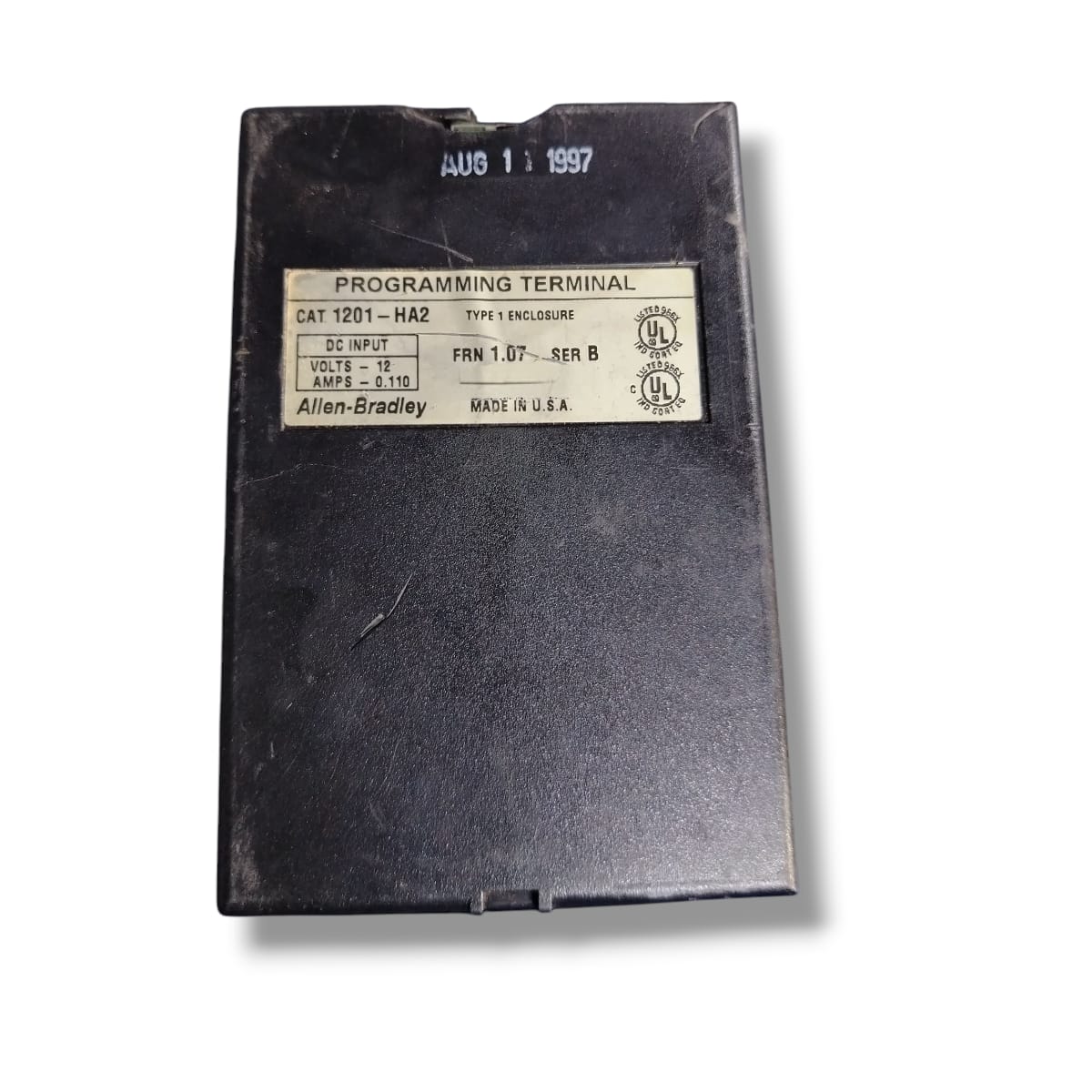

Opera con 12 V DC como voltaje de alimentación.
La corriente de operación es aproximadamente 0.11 A.
Temperatura de funcionamiento típicamente entre 0 °C y 40 °C.
Incidencia principalmente en ambiente interior (indoor), sin exposición directa a elementos corrosivos ni condiciones extremas propias del exterior.
Está protegido por carcasa tipo NEMA 1 (lo que equivale a protección IP ~30, uso interior, contra contacto accidental con la mano, pero no contra agua).
Peso aproximado: 6.4 onzas (≈ 0.18 kg)
Otras fuentes lo indican como 0.40 libras en ciertos listados

Las dimensiones específicas no confirmadas con precisión en todas las fuentes; una fuente da medidas de unos 58.4 × 40.6 × 45.7 cm, lo cual parece más bien un error tipográfico o de conversión (muy grande para un terminal manual).
