*La imagen mostrada es sólo representativa. El producto real puede variar.
Wolf Automation

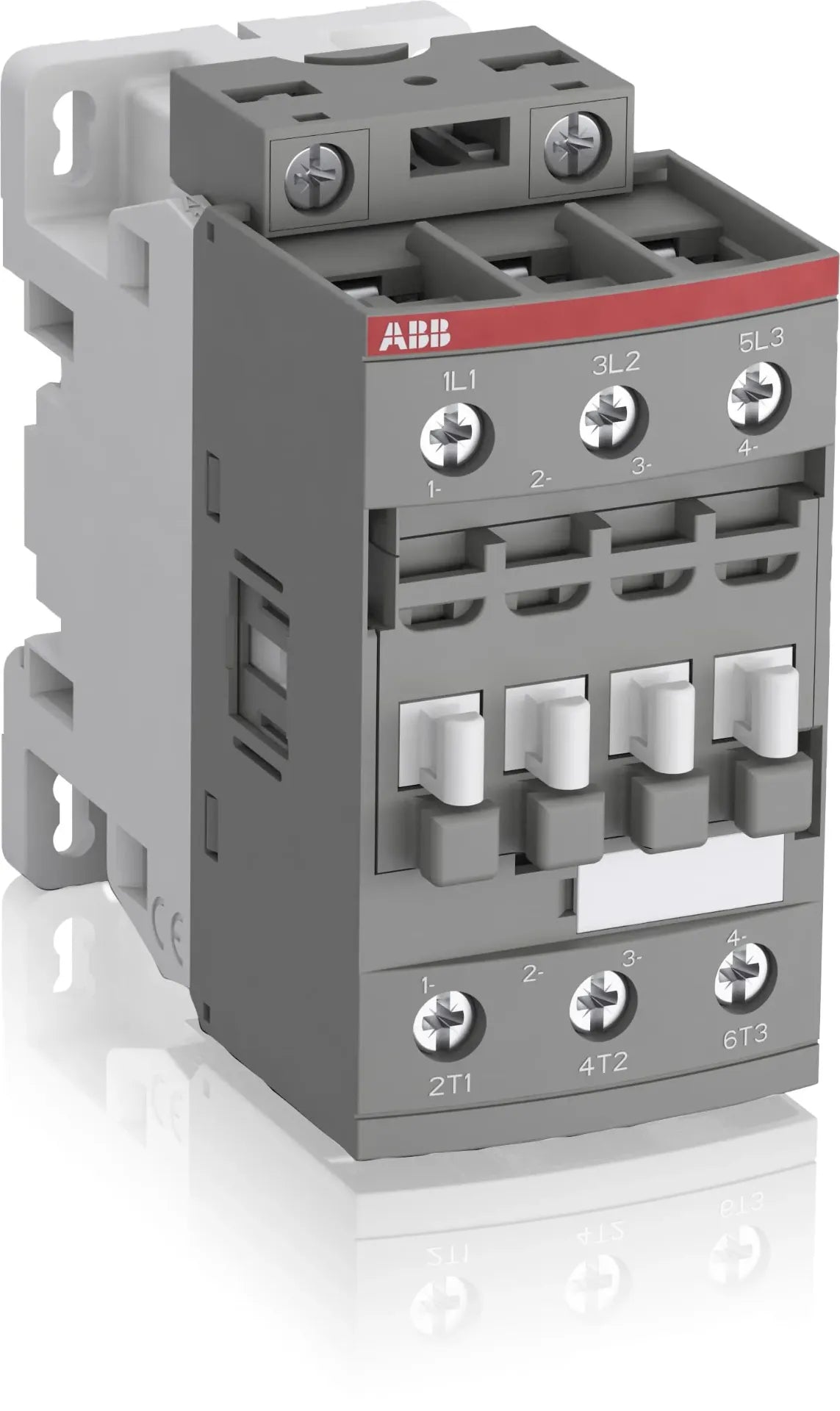

ABB CONTACTOR DE POTENCIA AF26Z-30-00-21
ABB AF26Z-30-00-21
Contactor de potencia ABB AF26Z, 3 polos
Descripción
El ABB AF26Z-30-00-21 es un contactor de potencia electromecánico de 3 polos, diseñado para el control de motores trifásicos y circuitos de potencia. Forma parte de la serie ABB AFZ de bajo consumo y cuenta con una interfaz electrónica de bobina que permite trabajar con un amplio rango de tensión de control.
Es adecuado para aplicaciones industriales donde se requiere una operación confiable ante variaciones de tensión de control.
Especificaciones técnicas
| Marca | ABB |
| Número de parte | AF26Z-30-00-21 |
| Código de producto | 1SBL236001R2100 |
| Tipo | Contactor de potencia |
| Polos | 3 polos |
| Contactos principales | 3 NO |
| Contactos auxiliares instalados | 0 NO / 0 NC |
| Tensión de control AC | 24...60 V AC, 50/60 Hz |
| Tensión de control DC | 20...60 V DC |
| Tensión nominal de operación | Hasta 690 V AC |
| Corriente AC-1 | 45 A a 690 V, 40 °C |
| Corriente AC-3 | 26 A a 380/400/415 V, 60 °C |
| Potencia del motor AC-3 | Hasta 11 kW a 400 V |
| Tensión de aislamiento Ui | 690 V |
| Tensión soportada de impulso Uimp | 6 kV |
| Terminales | Terminales de tornillo |
| Dimensiones (Al x An x Prof.) | 86 x 45 x 86 mm |
| Peso | Aproximadamente 0.35 kg |
| Grado de protección | IP20 |
Características principales
- Contactor trifásico de 3 polos.
- Bobina electrónica de amplio rango de tensión.
- Control de 24...60 V AC y 20...60 V DC.
- Capacidad de conmutación de circuitos hasta 690 V AC.
- Aplicación en motores de hasta 11 kW a 400 V AC-3.
- Protección contra sobretensiones integrada.
- Diseño compacto tipo bloque.
- Terminales principales mediante tornillo.
- Compatible con accesorios y bloques de contactos auxiliares ABB.
Aplicaciones
- Control de motores trifásicos.
- Arrancadores de motores.
- Tableros eléctricos industriales.
- Automatización industrial.
- Control de cargas no inductivas o ligeramente inductivas.
- Sistemas de control mediante PLC.
Identificación del producto
Fabricante: ABB
Modelo: AF26Z-30-00-21
Product ID: 1SBL236001R2100
EAN: 3471523114111
